Освещение склада логистического центра светильниками 100 Вт
На складе логистического центра установлены накладные СОЮЗ 24-100/1-67, 100 Вт. Светильники размещены среди потолочных конструкций и коммуникаций; пять фотографий показывают монтаж и рабочие зоны.
Проект реализован на светильниках:
Решение на объекте
Освещение склада среди балок и инженерных трасс

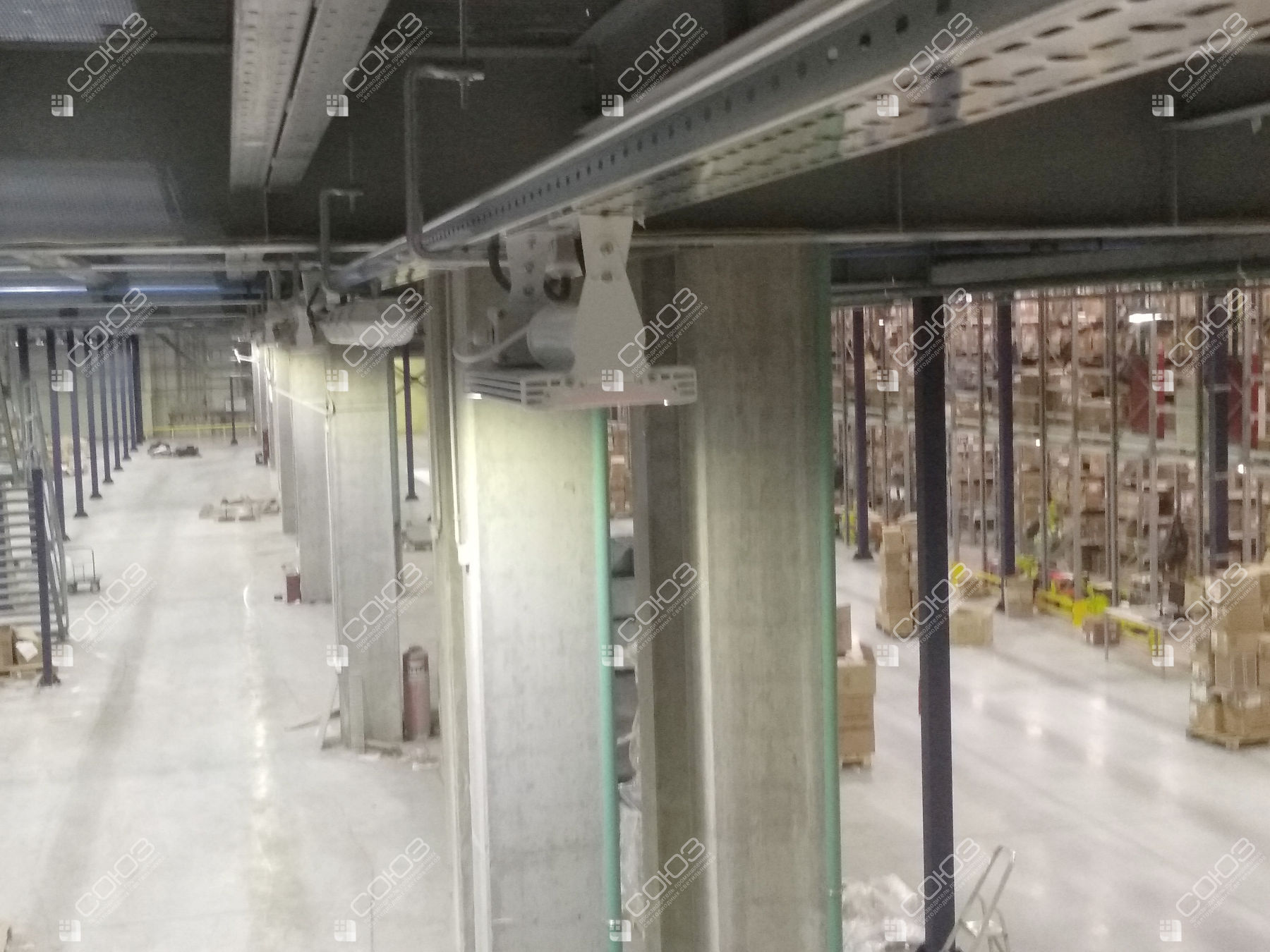

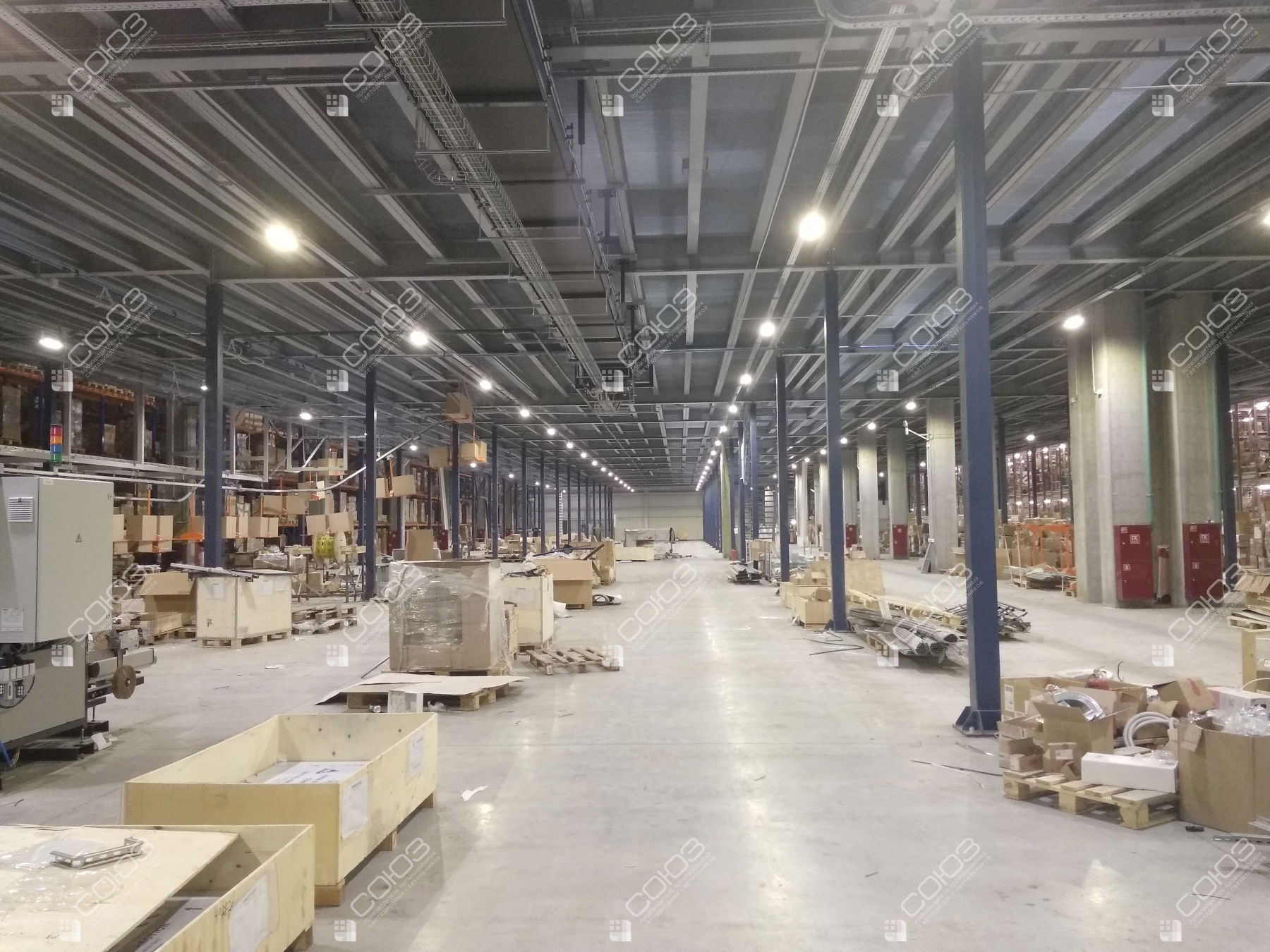

СОЮЗ 24-100/1-67 установлены рядами между балками и инженерными трассами и направлены вниз, к складским рабочим зонам. Пять фотографий показывают размещение приборов.
При подборе учитывают высоту монтажа и затенение коммуникациями. Распределение света проверяют в проходах и между соседними светильниками.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение логистического склада на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для логистического склада: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Накладной промышленный светильник с широким распределением света. Подходит для потолочного и подвесного размещения; при монтаже на Г-образные скобы корпус поворачивается на 30° влево или вправо.
Особенности решения
Накладной монтаж
Серия 24 крепится к горизонтальной поверхности на Г-образных скобах. Поворот корпуса на 30° в каждую сторону помогает согласовать направление с геометрией участка.
Мощность 100 Вт
Поток одного прибора — 16 407 лм, угол — 120°. Количество светильников определяют по высоте, расстановке оборудования и рабочим поверхностям склада.
Доступ под потолком
Между коммуникациями оставляют место для монтажа и обслуживания. При выборе точек учитывают трассы кабелей, инженерные системы и возможность безопасно добраться до светильника.
Что требуется для расчёта логистического склада
Подготовьте план с проходами, стеллажами и зонами комплектации, отметки высот и схему потолочных коммуникаций. Отдельно обозначьте места чтения этикеток, проверки и упаковки грузов. Свет на полу и свет на вертикальном фронте хранения решают разные задачи, поэтому расчётные поверхности выбирают по операциям, которые действительно выполняют сотрудники.
Сравните решения для складов и накладные промышленные светильники. Если геометрия помещения допускает подвес, посмотрите подвесные исполнения. Проекты локального освещения стеллажного участка и общего света в производственном помещении помогут обсудить разные масштабы задачи. Фактическое размещение подбирают по вашему плану, проверяя затенение от коммуникаций и доступность каждой точки для обслуживания.
