Освещение производственного цеха 36×36 м — 250 лк
Цех 36×36 м: 30 подвесных светильников СОЮЗ 21-100/1-67 на высоте 6,5 м. Освещённость 250 лк — по данным проекта.
Проект реализован на светильниках:
Решение на объекте
Подвесной свет между конструкциями цеха
Для производственного помещения площадью 1 296 м² применены 30 подвесных светильников по 100 Вт. Размеры цеха — 36×36 м, высота светящей поверхности — 6,5 м. По данным проекта, полученная освещённость составила 250 лк. Суммарная установленная мощность приборов — 3 кВт.

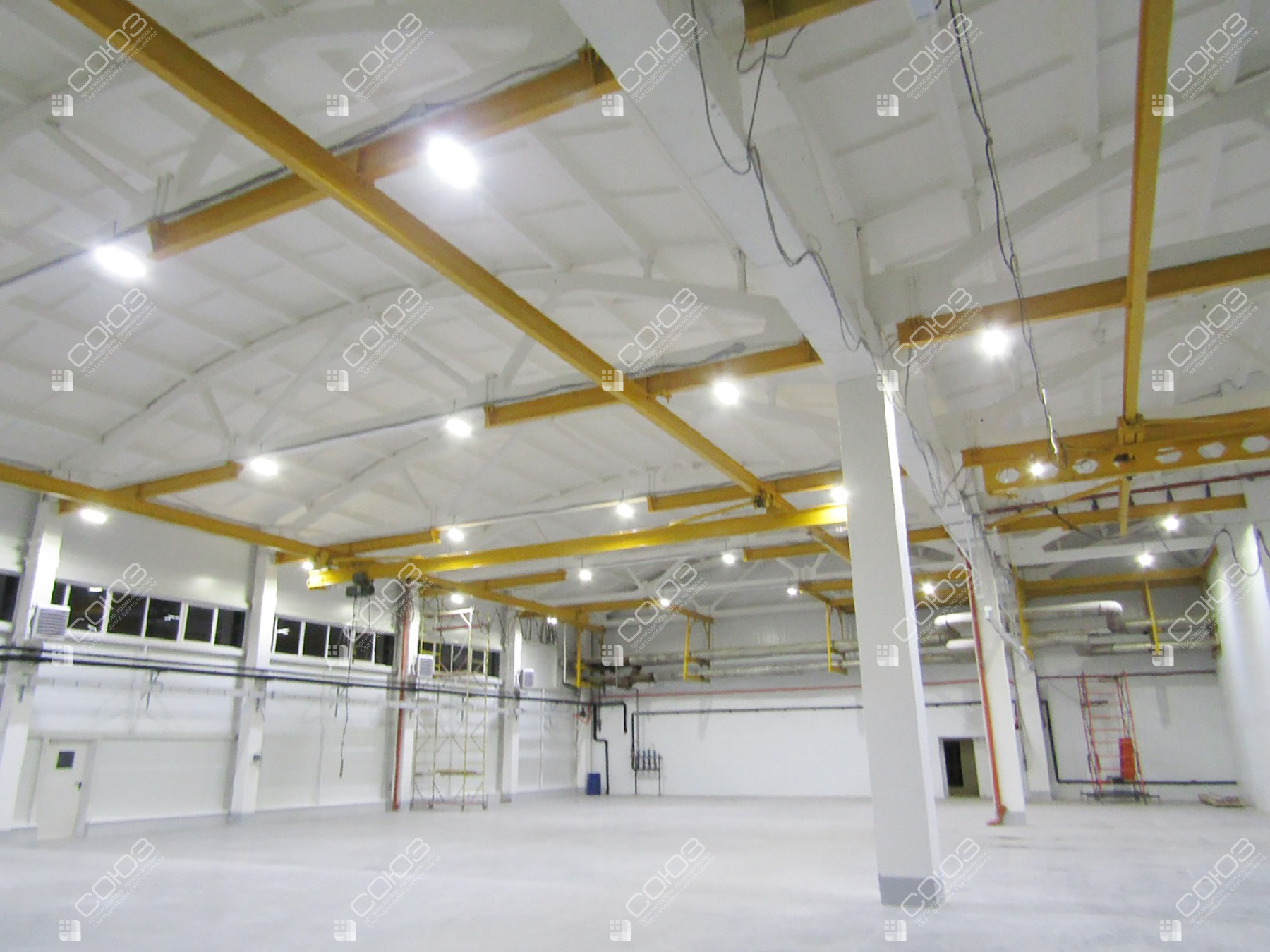

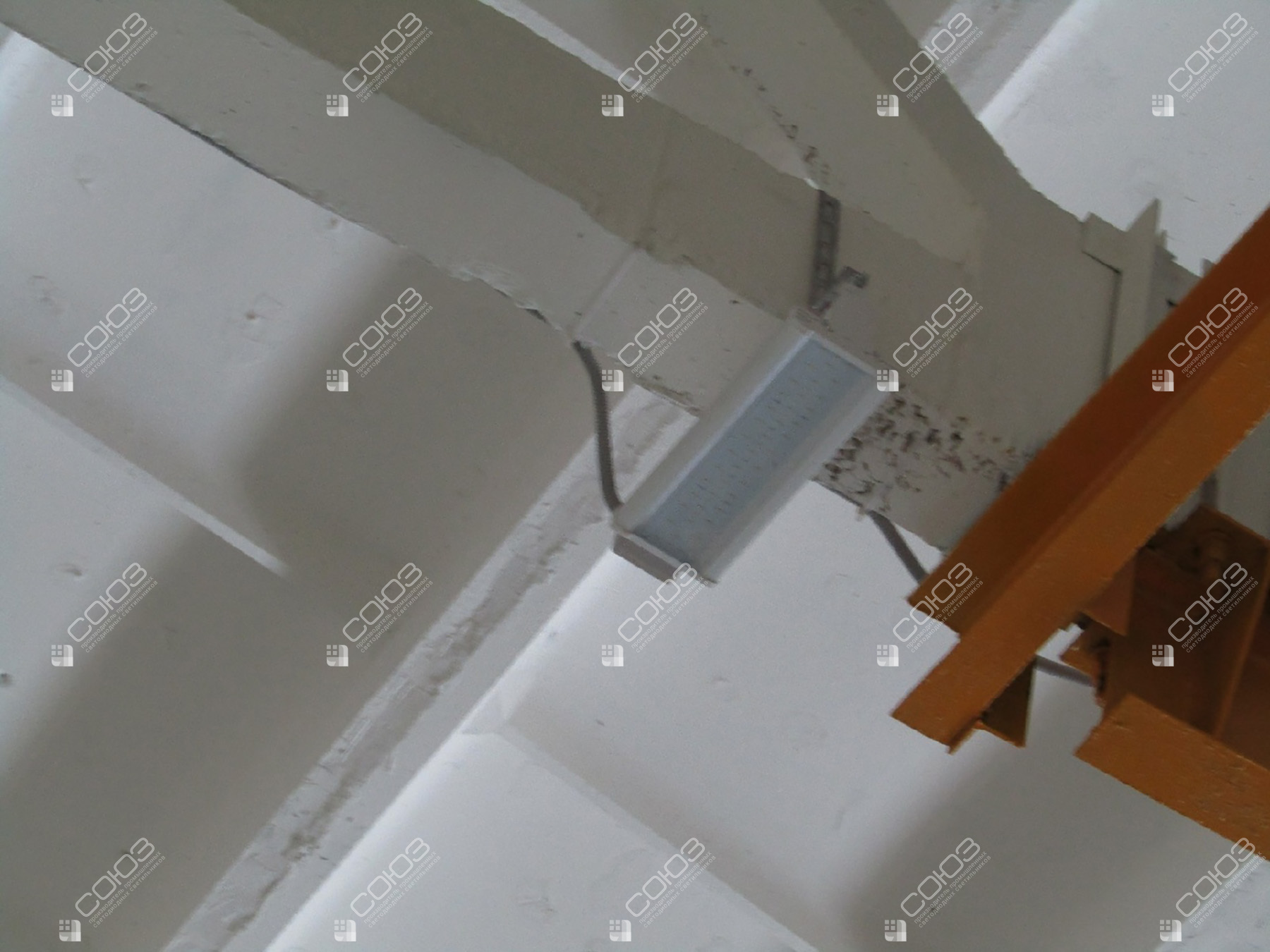

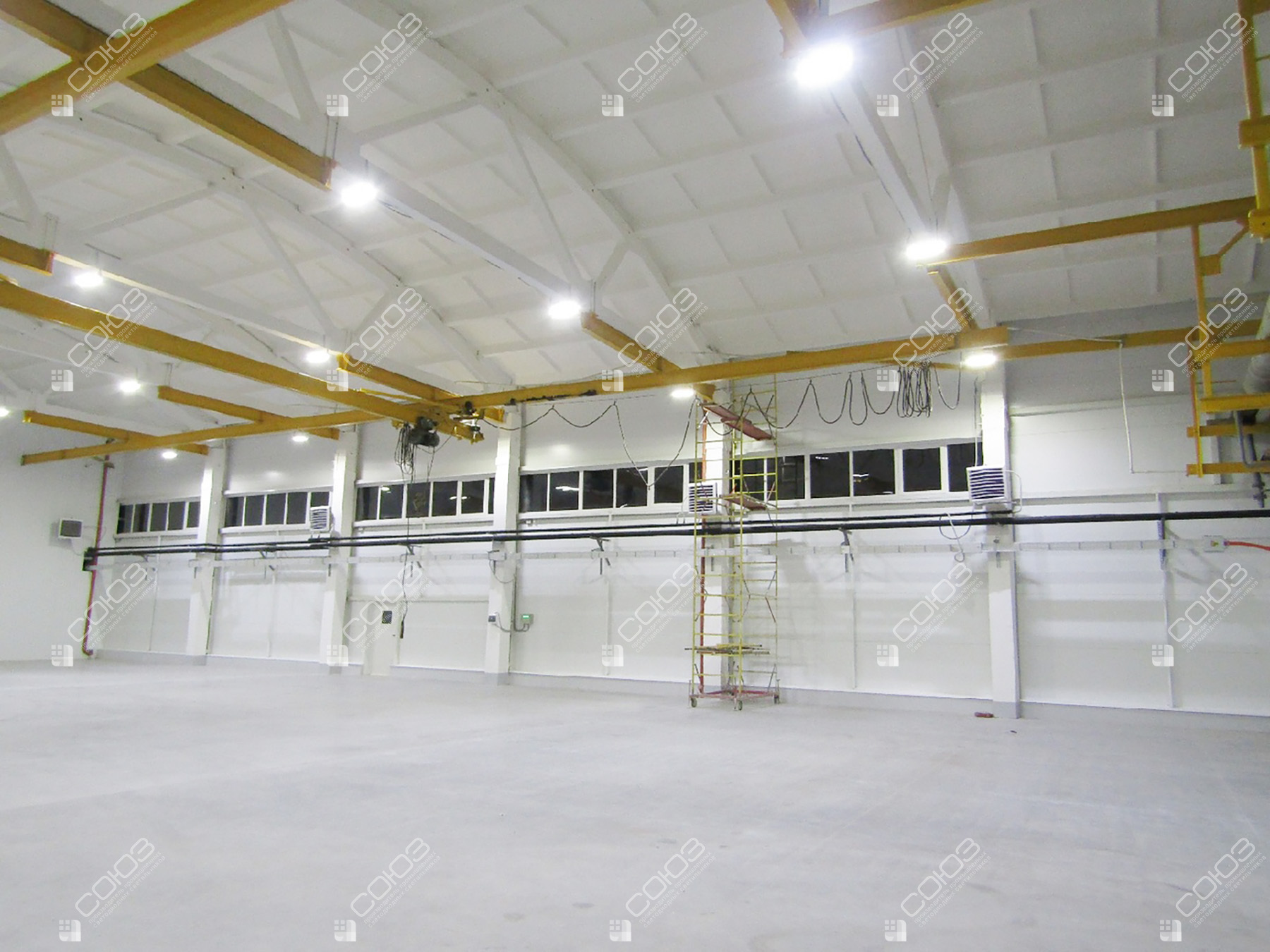

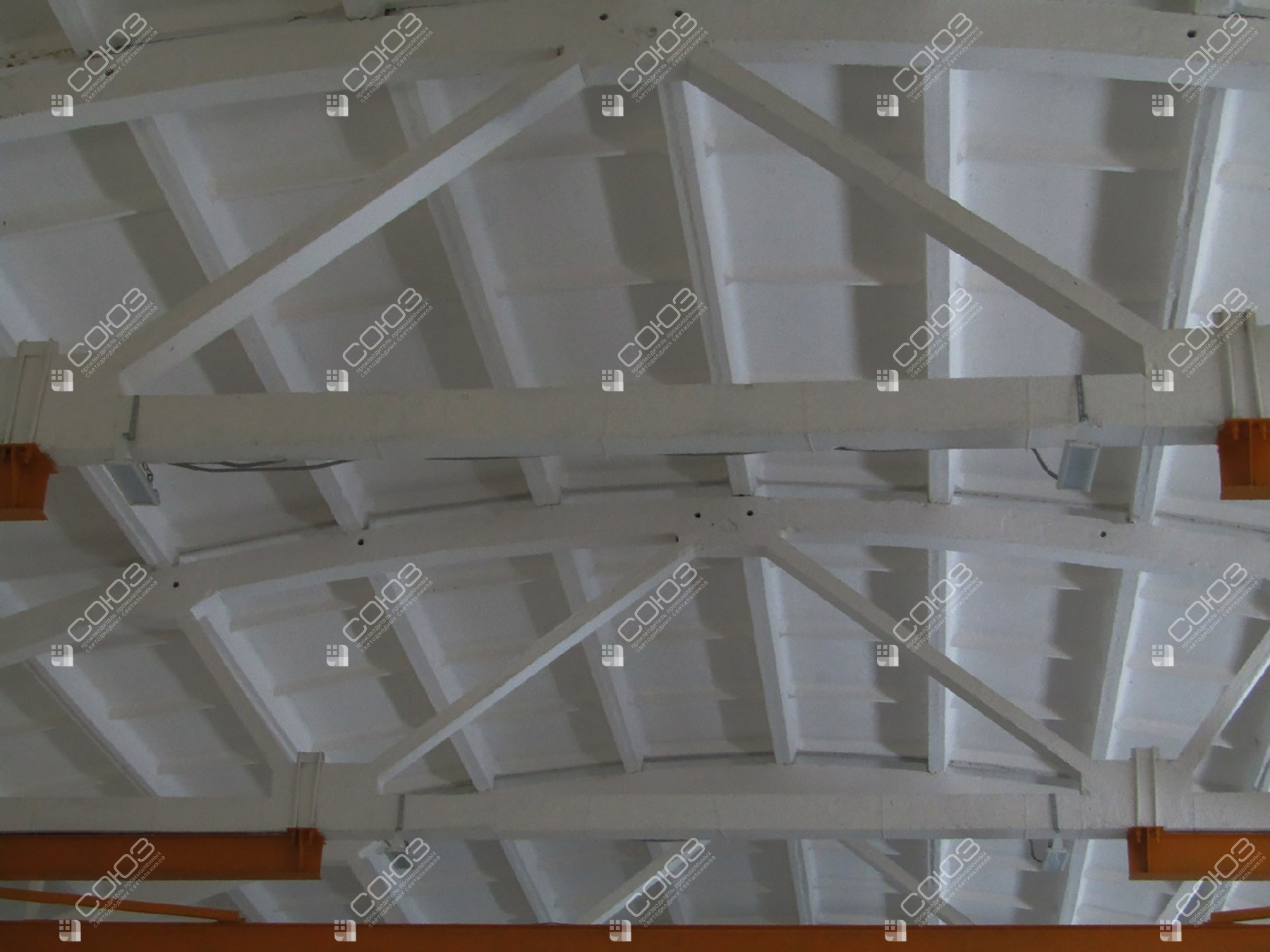

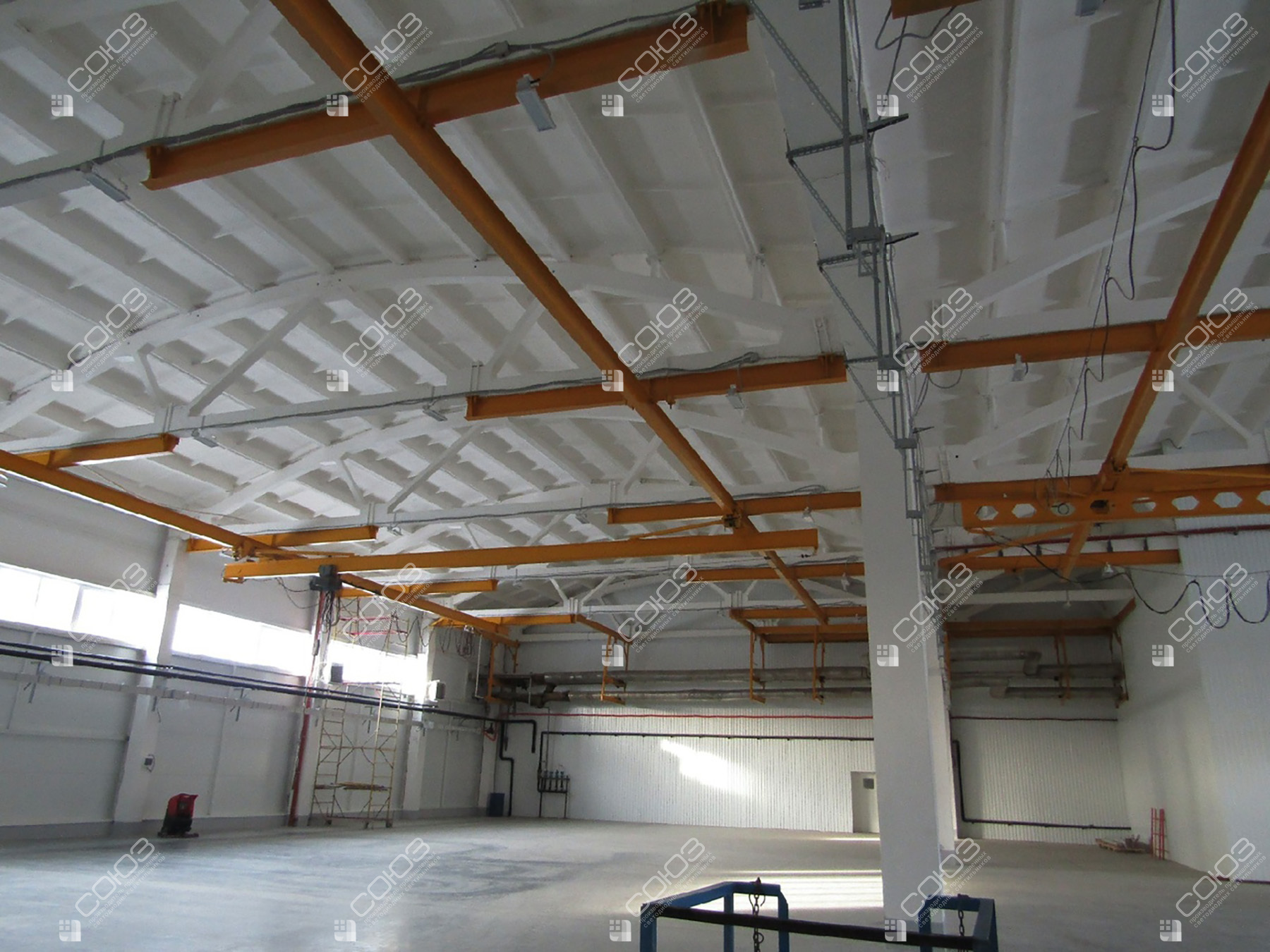

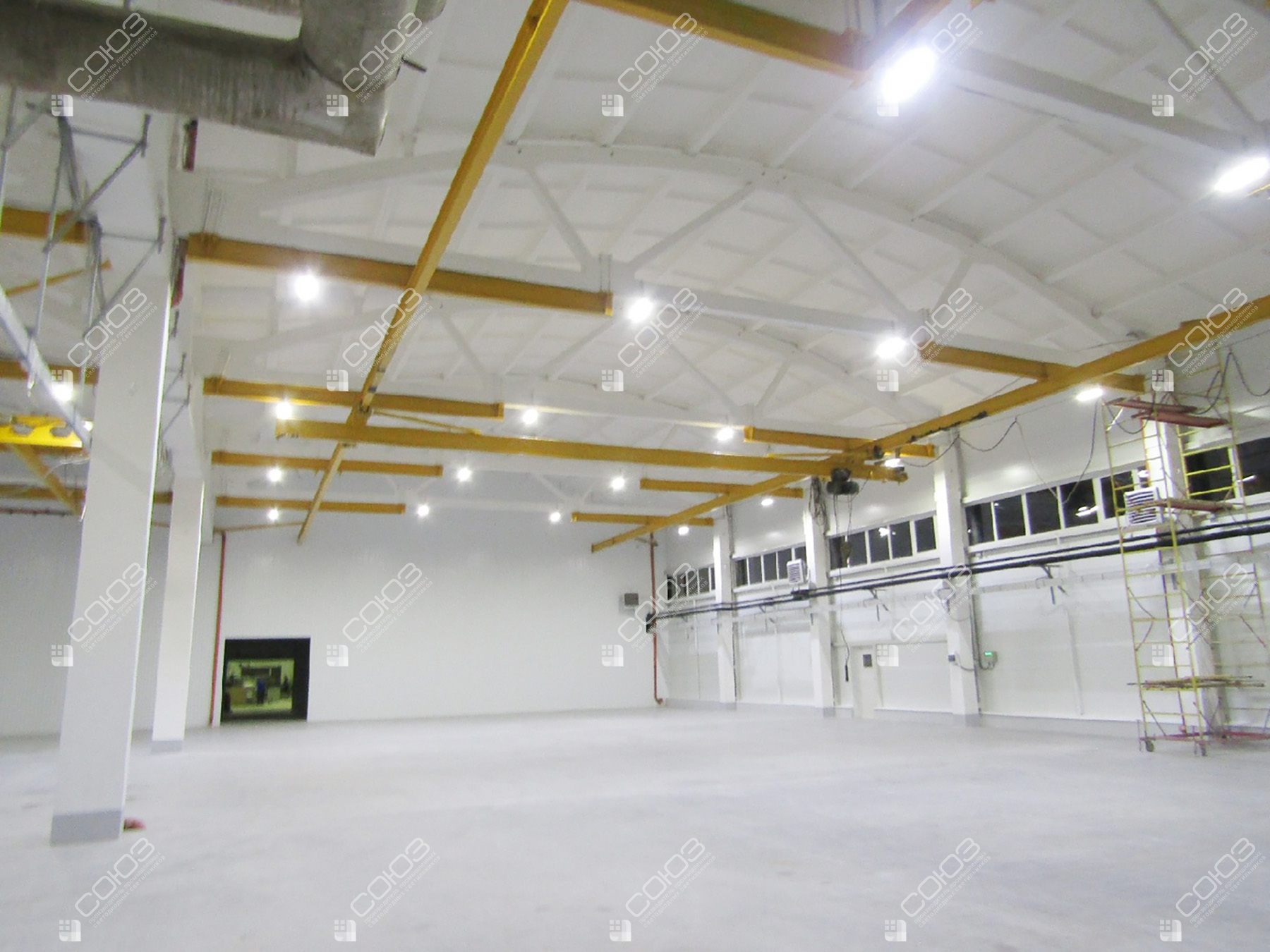

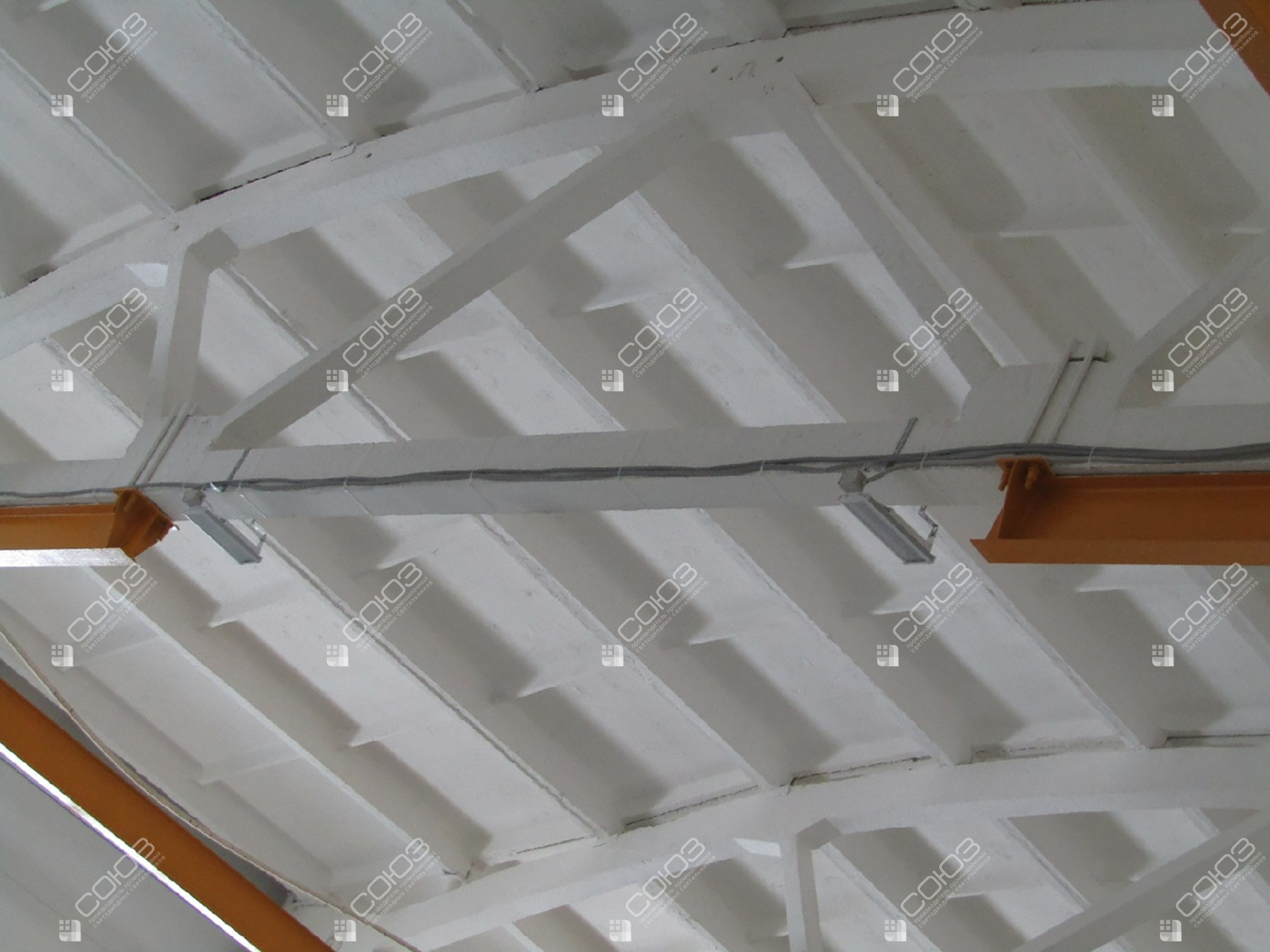

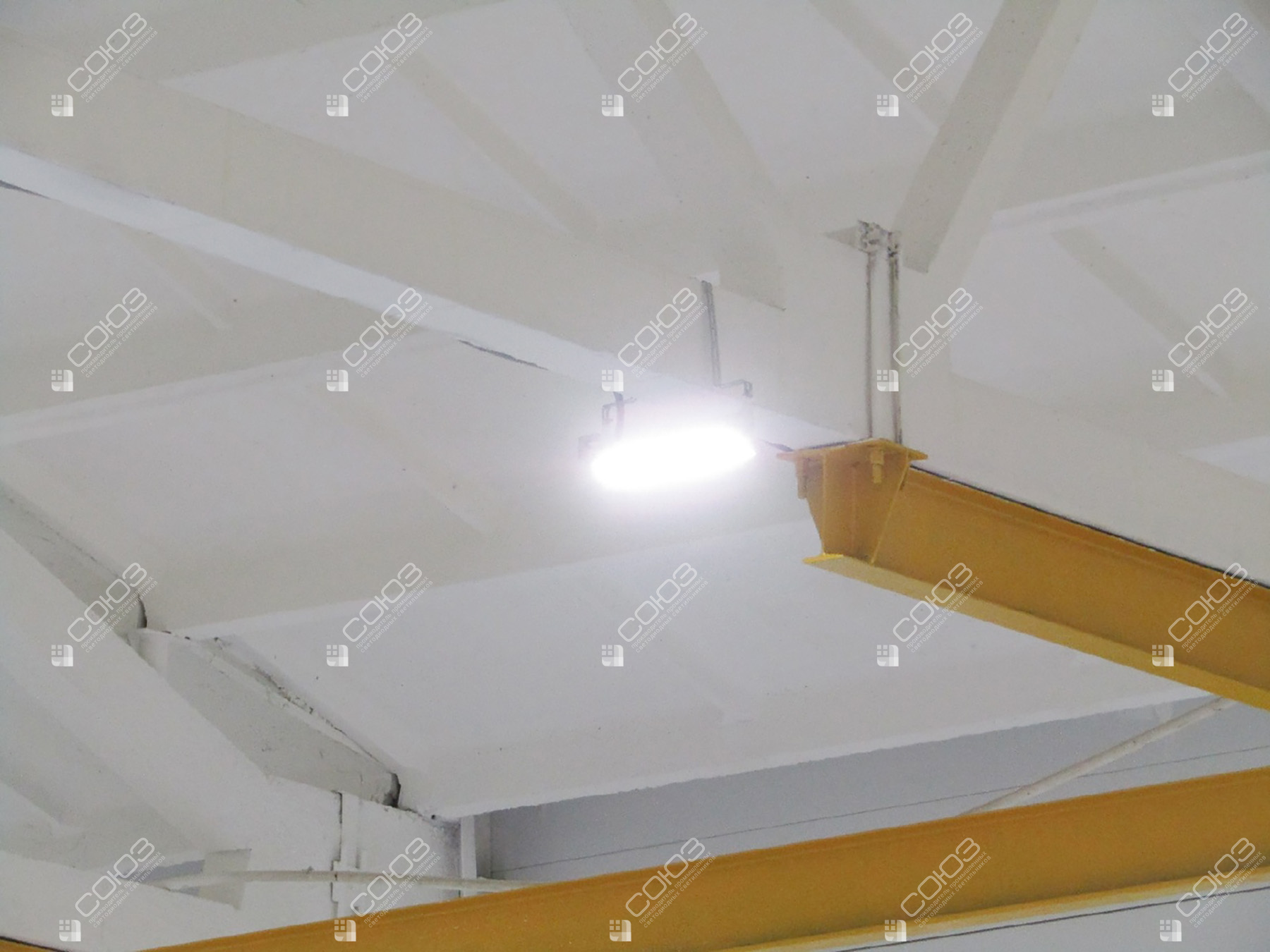

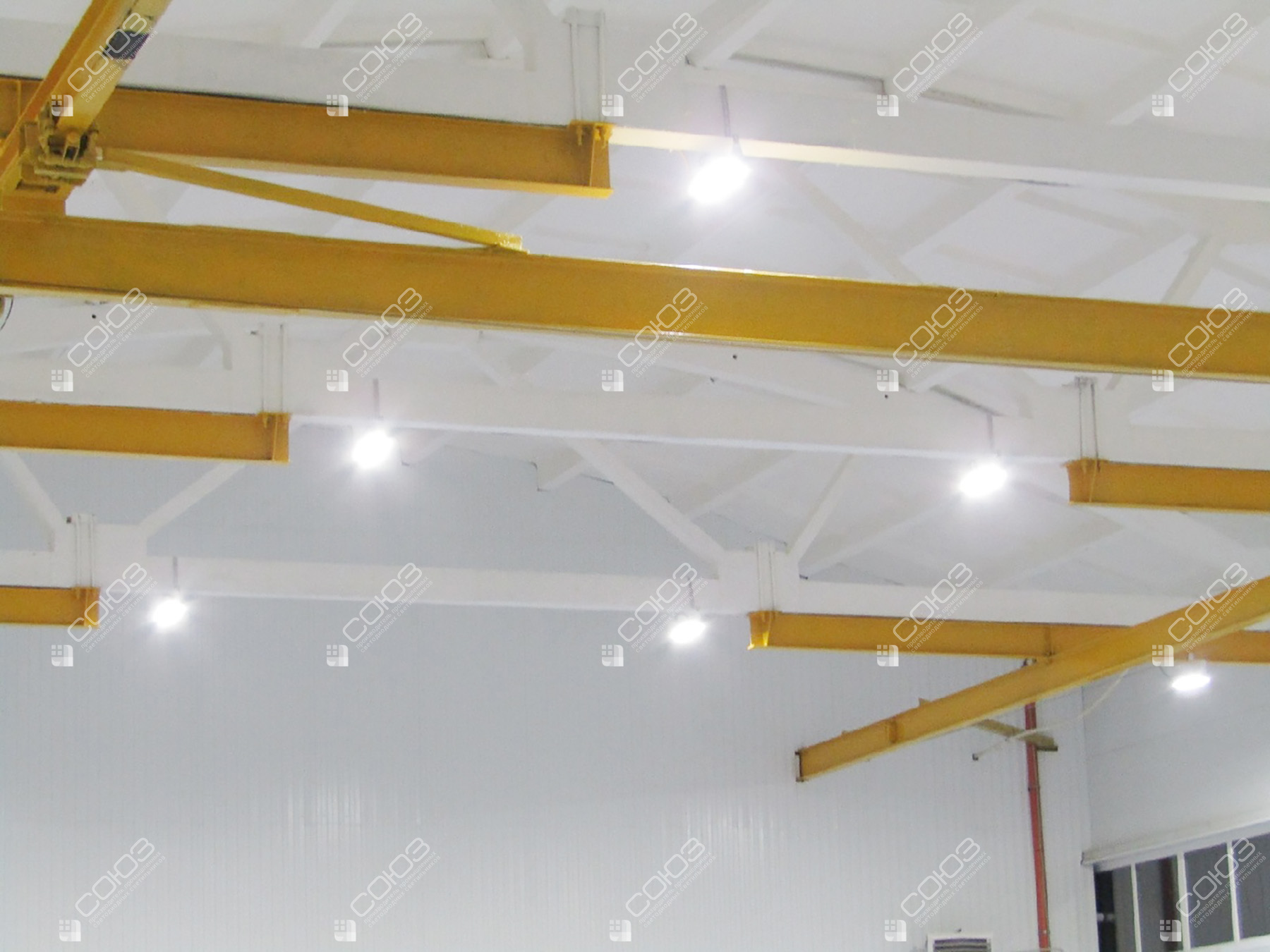

Ряды оборудования расположены под металлоконструкциями цеха. При выборе точек подвеса важно учитывать фермы и подкрановые балки: они могут затенять рабочую площадь. Фотографии заказчика показывают схему общего света, положение светильников и пространство производственного пролёта.
Оборудование проекта
СОЮЗ 21-100/1-67
Подвесная модель с двумя монтажными проушинами для троса или цепи. Высоту светящей поверхности выбирают по расчёту и расположению оборудования. Питание — 165–275 В AC, герметичность корпуса — IP67.
Особенности решения
Подвес на нужной высоте
Серия 21 имеет две монтажные проушины для троса или цепи. Высоту подвеса согласуют с рабочими зонами и перемещением оборудования в верхней части помещения.
Широкий свет 120°
Косинусная КСС типа Д распределяет свет по площади. Расстояния между рядами проверяют расчётом, чтобы оценить участки между приборами и возле стен.
Промышленное исполнение
Алюминий АД31, полимерное покрытие, экран из оптического поликарбоната и защита IP67. Питание модели — от сети переменного тока 165–275 В.
Общее освещение и отдельные рабочие места
Полученные в этом проекте 250 лк характеризуют конкретную схему и условия. Требования к местам точной сборки, обработки или контроля могут отличаться от требований к общему пространству. Поэтому в плане цеха отмечают не только проходы, но и положение рабочих поверхностей, станков и крупногабаритных изделий.
Посмотрите три группы подвесных светильников и раздел освещения цехов и производств. Для сравнения полезен протяжённый цех 24×96 м с монтажом на 9,8 м, а необходимость дополнительного света показана в проекте сборочного участка. Эти примеры помогут сформировать задание на общий и местный свет без механического копирования числа приборов.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём подвесное освещение цеха
Передайте план помещения, высоту подвеса и расположение рабочих участков. Подготовим расчёт и спецификацию оборудования.
