Освещение смотровой ямы гаража светильниками 36 В
В смотровой яме гаража применены СОЮЗ 23-20/1-67 мощностью 20 Вт на 36 В AC. Семь фотографий показывают настенное размещение низковольтного света внутри рабочей зоны.
Проект реализован на светильниках:
Решение на объекте
Свет под автомобилем на уровне работы

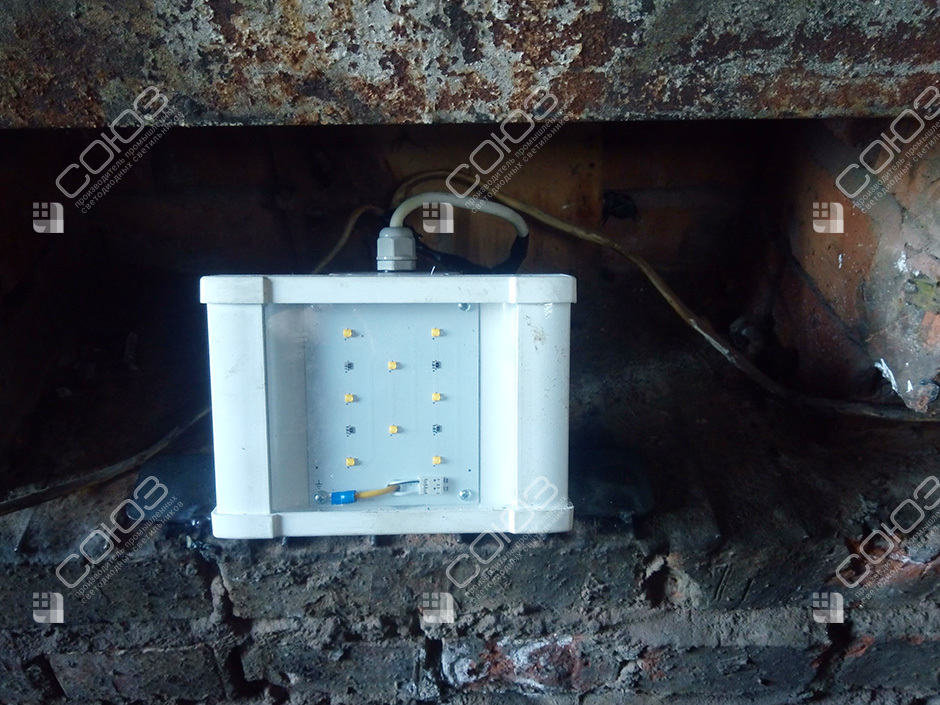

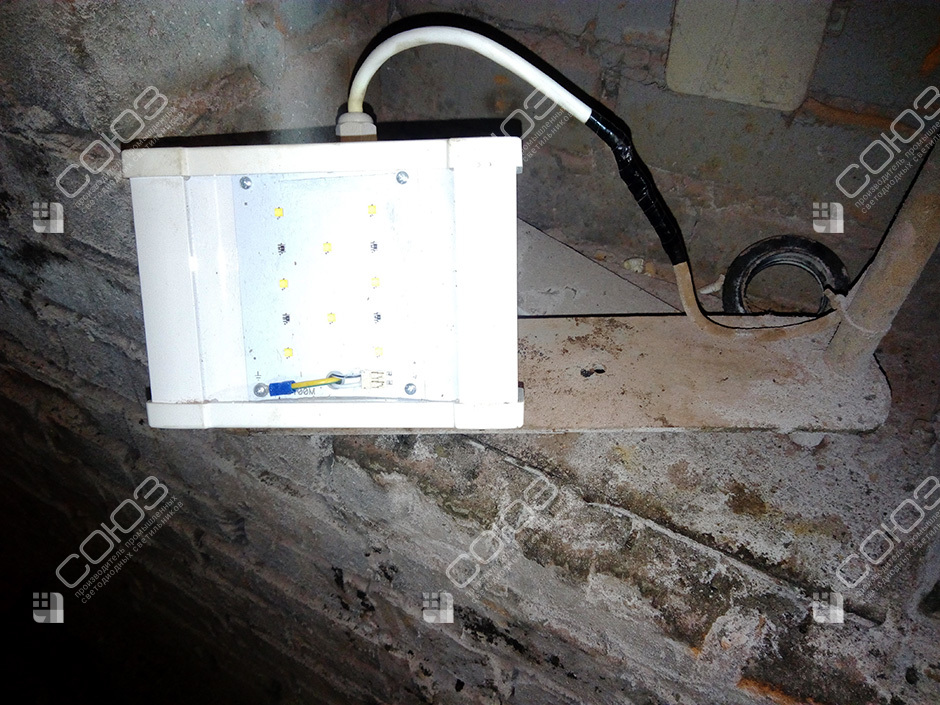

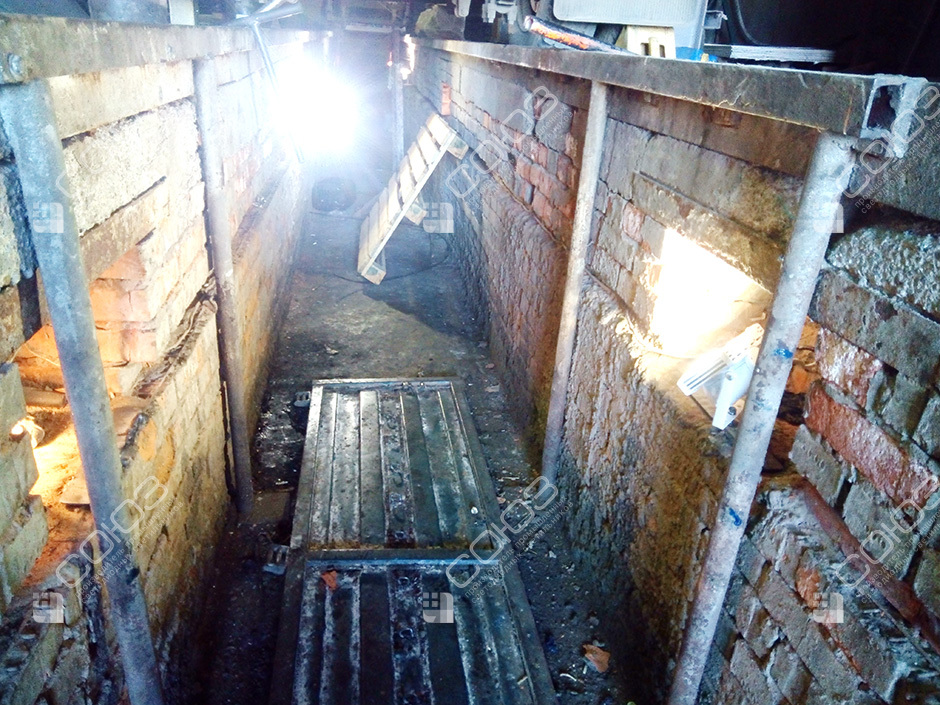

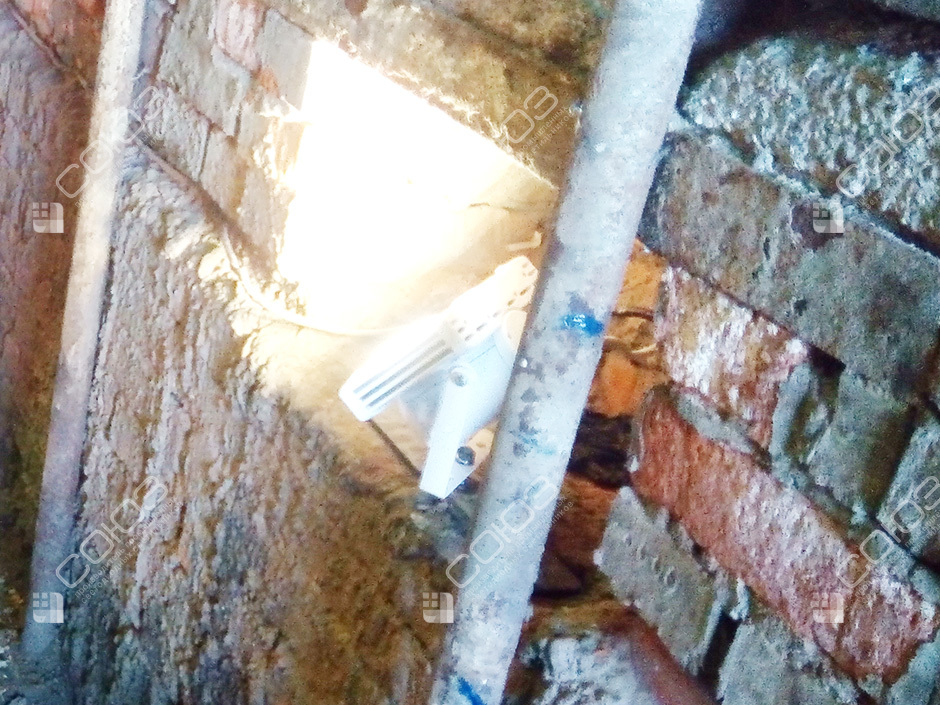

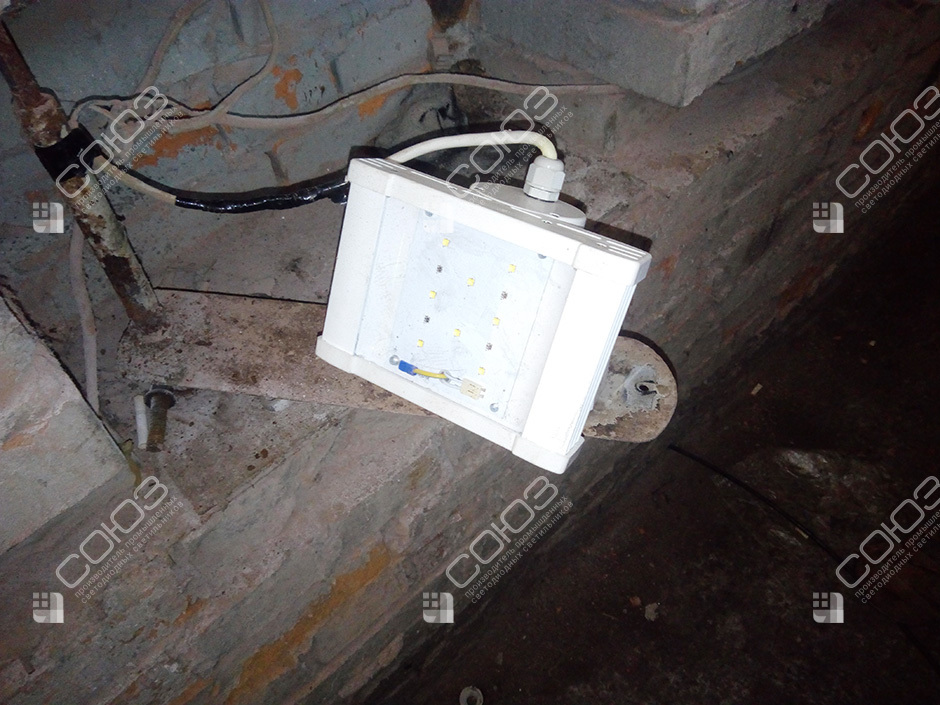

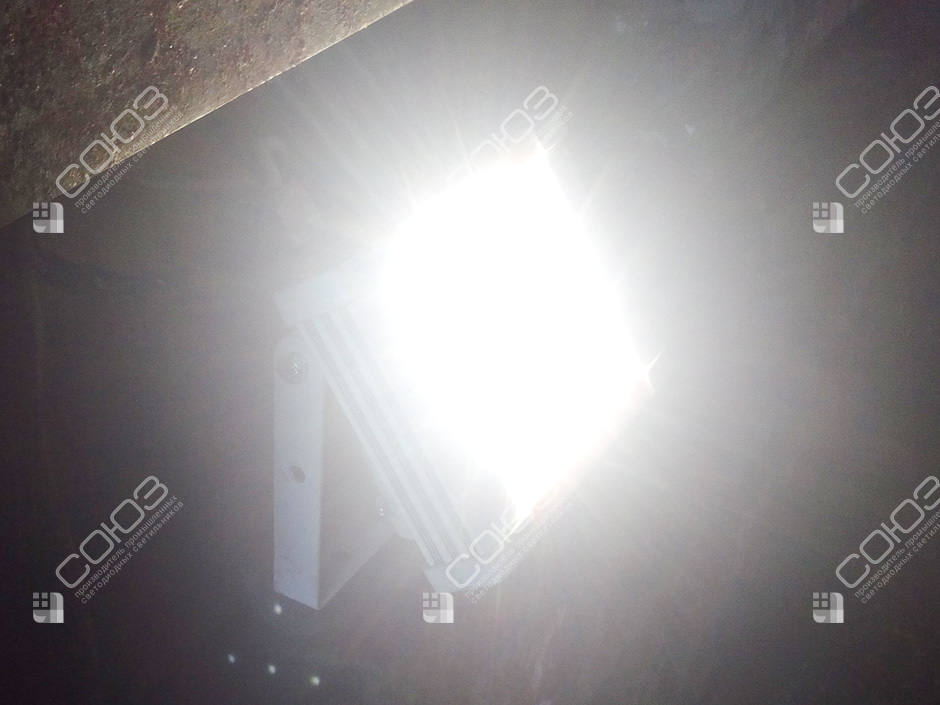

Когда автомобиль стоит над смотровой ямой, его днище перекрывает значительную часть потолочного освещения гаража. Поэтому световые точки размещают внутри ямы, ближе к обслуживаемым поверхностям. На фотографиях проекта видно компактное исполнение светильника на скобе у стены и направление потока в рабочее пространство.
При подборе для похожего гаража важно учитывать не только длину ямы, но и привычные положения работника. Человек перемещается вдоль автомобиля, смотрит вверх и меняет сторону подхода к узлу. Одно удачное направление для передней части машины может оказаться неудобным возле задней. Схему проверяют по всей длине, включая вход и крайние рабочие точки. Поворотное крепление позволяет настроить корпус, сохранив монтажное основание на стене.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три условия удобного света в гаражной яме
Прибор вне прохода
Место выбирают так, чтобы корпус не мешал движению и работе инструментом. Учитывают ширину ямы, выступы стен и расположение лестницы.
Обзор нижних узлов
Проверку выполняют с автомобилем над ямой. Тень от детали или руки может потребовать другого направления потока либо второй точки с противоположной стороны.
Подключение 36 В
Исполнение рассчитано на переменный ток. При выборе источника и кабеля учитывают суммарную нагрузку приборов и длину линии до дальней точки.
Как подобрать светильники для своей ямы
Измерьте длину, ширину и глубину, укажите тип обслуживаемых автомобилей. Покажите расположение лестницы, ниш и розеток, а также возможные места крепления. Нужны фотографии изнутри и описание основных операций. Полезно отметить участки, где сейчас приходится пользоваться дополнительным ручным светом.
Откройте светильники для смотровых ям, исполнения на 36 В и низковольтный каталог. Сравните смотровую яму ремонтного участка и другой гаражный проект на 36 В. Фотографии помогают выбрать принцип размещения, но не универсальное количество приборов. Для вашей ямы шаг определяют по расстоянию до днища, геометрии автомобиля и требованиям к работе, затем уточняют направление каждого корпуса.
Расчёт нижних поверхностей и документация
Используйте нормы освещённости для выбора требований к осмотру и ремонту. IES-файлы позволяют проверить освещение рабочих поверхностей, а кривые силы света объясняют распределение 120°. При оценке результата важна видимость узла с позиции человека: яркость стены рядом со светильником не показывает освещённость детали над головой.
Перед монтажом изучите маркировку СОЮЗ и технический паспорт. Рабочий диапазон модели составляет 32–42 В AC. Кабельные соединения и вводы защищают с учётом влажности и условий гаража. Экран должен оставаться доступным для очистки от загрязнений. Расположение согласуют также с инструментом и ремонтными приспособлениями, чтобы после установки не пришлось переносить светильник из рабочей зоны.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
