Освещение спортивного зала 12×24 м — 700 лк
Спортивный зал 12×24 м: 20 светильников СОЮЗ 24-100/1-67 на высоте 6,5 м. 700 лк — по данным проекта.
Проект реализован на светильниках:
Решение на объекте
Освещение игровой площадки и торцевых зон
В зале размером 12×24 м при высоте потолка 7 м применены 20 накладных светильников СОЮЗ 24-100/1-67. Светящая поверхность расположена на высоте 6,5 м. По данным проекта, полученная освещённость составила 700 лк. Площадь зала — 288 м²; суммарная мощность установленных приборов — 2 кВт.

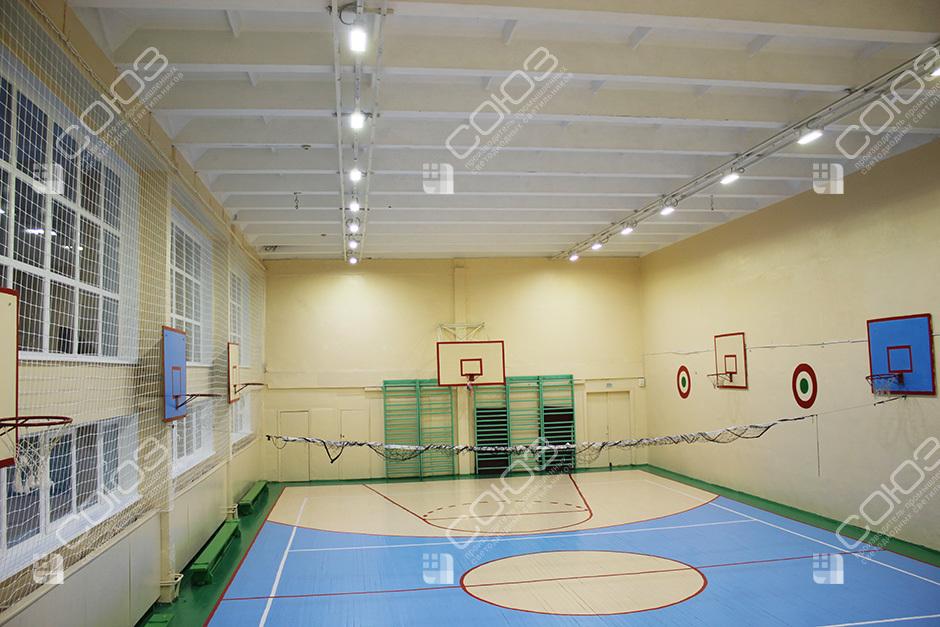

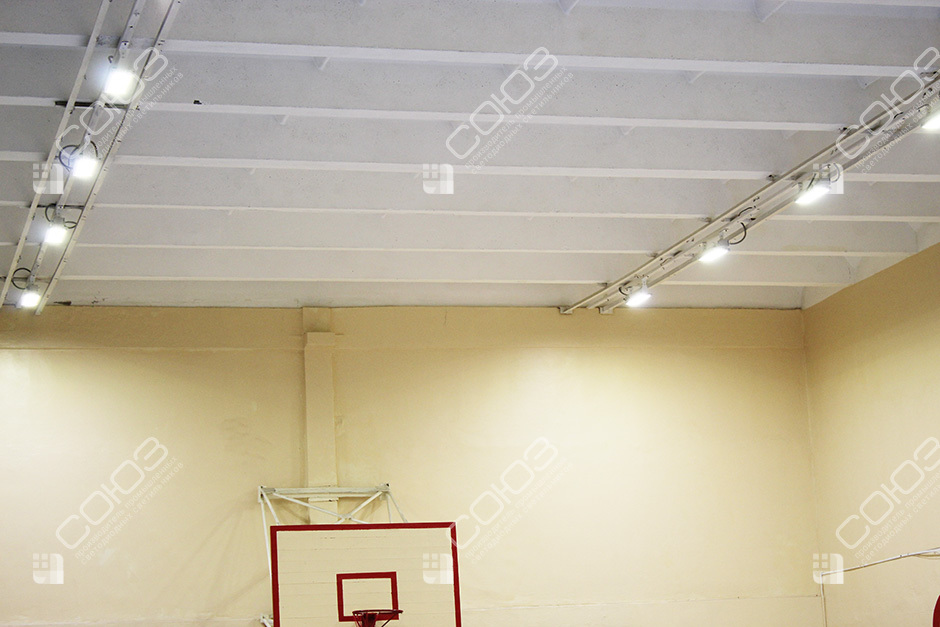

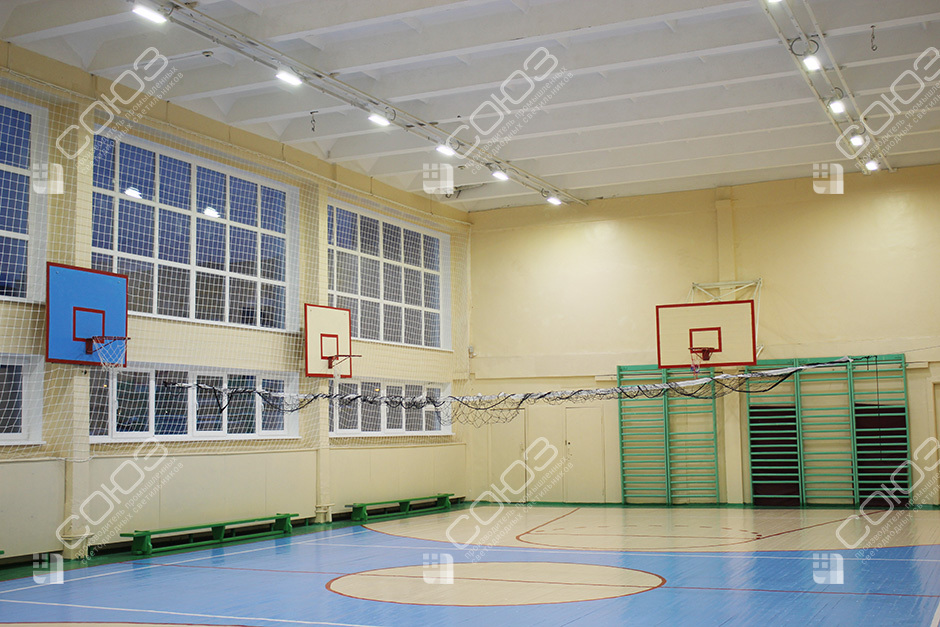

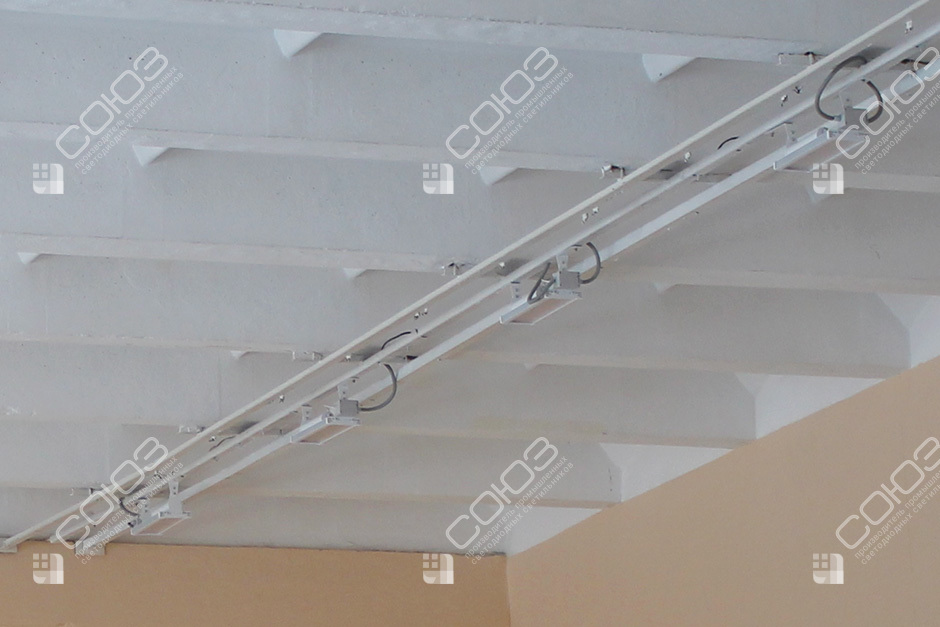

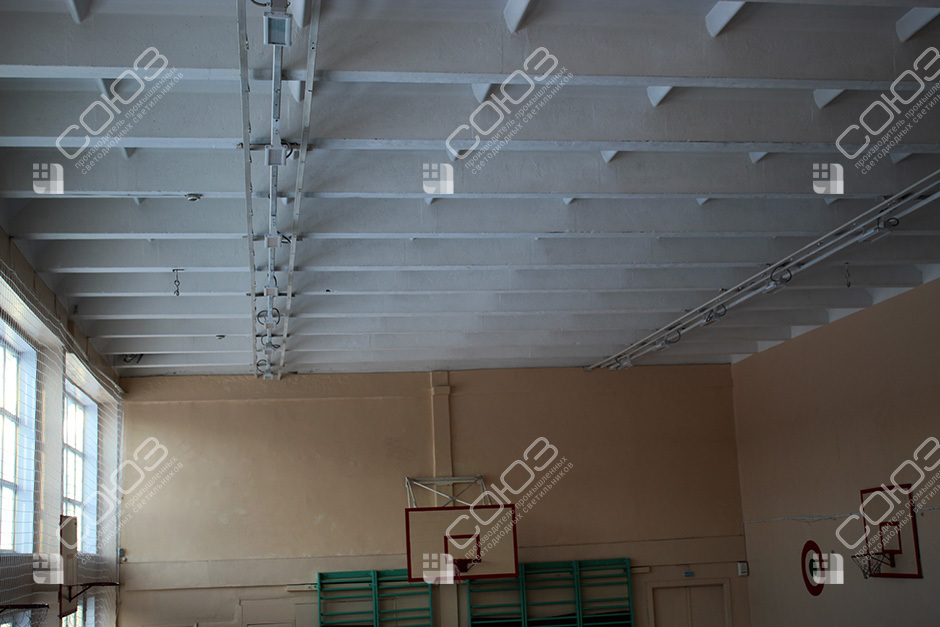

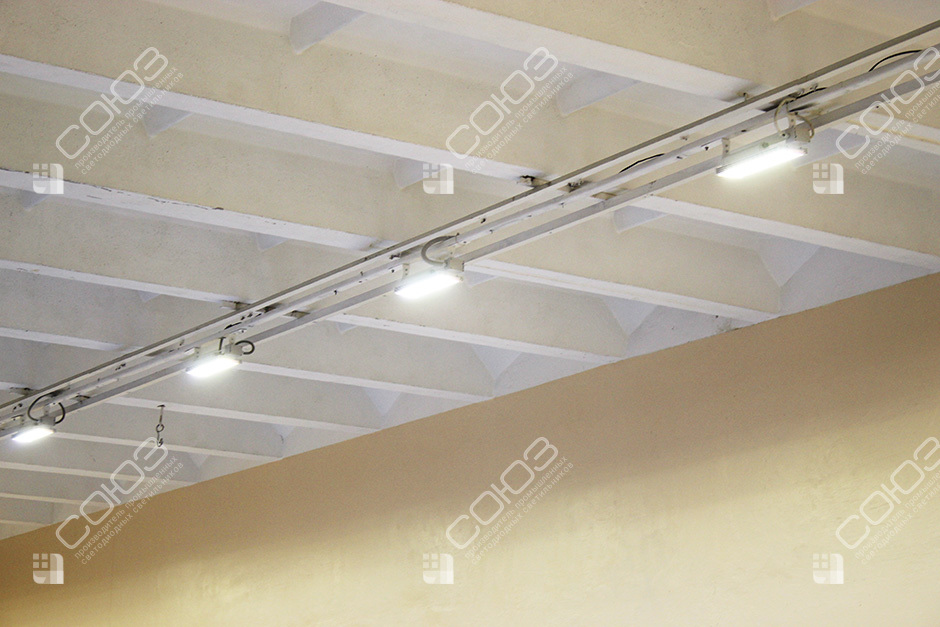

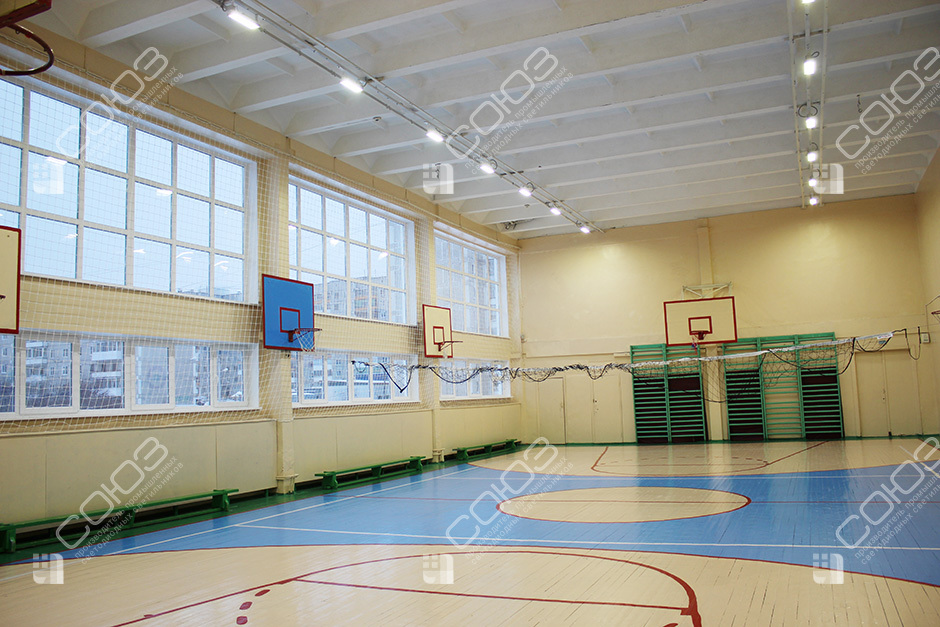

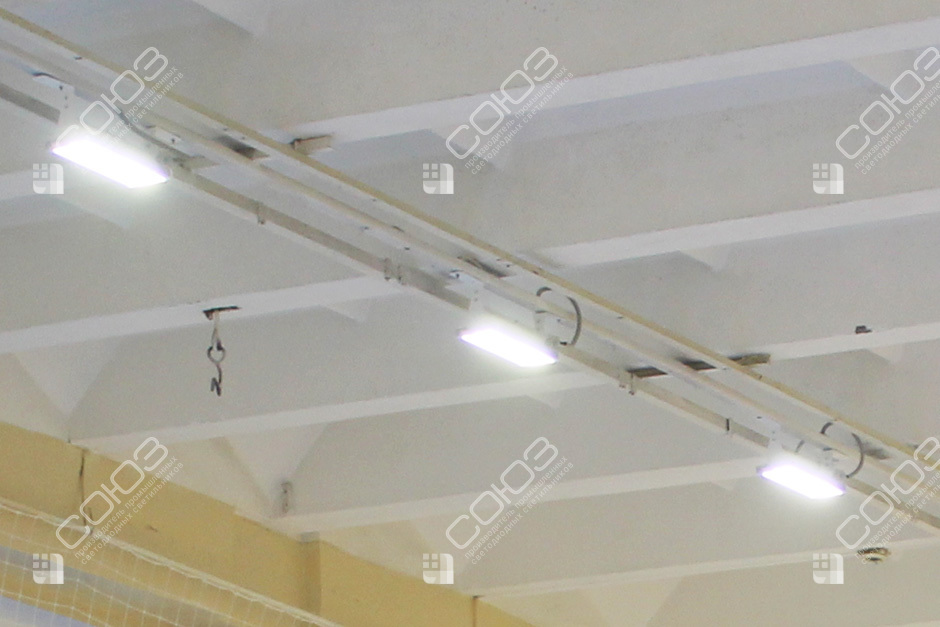

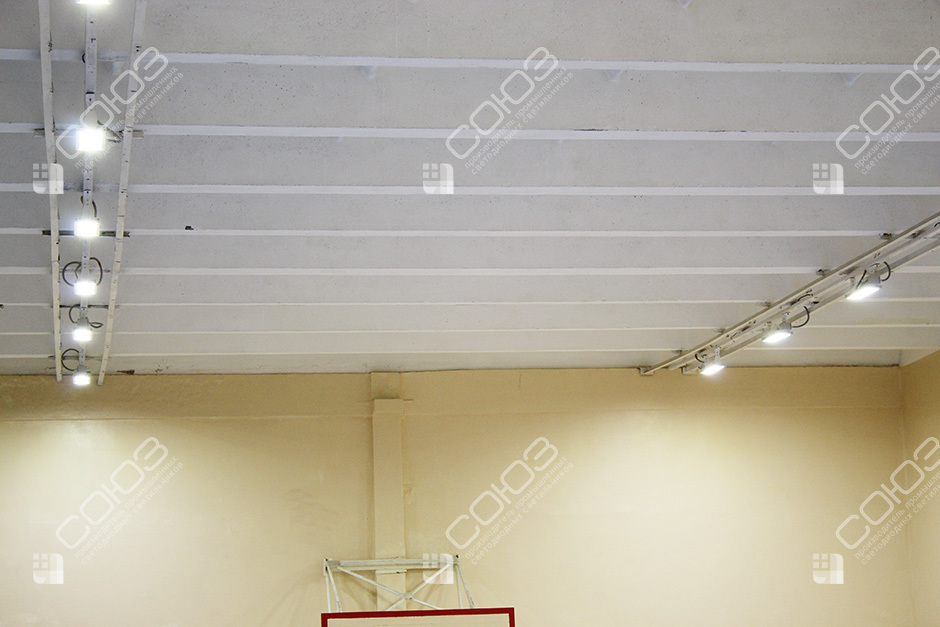

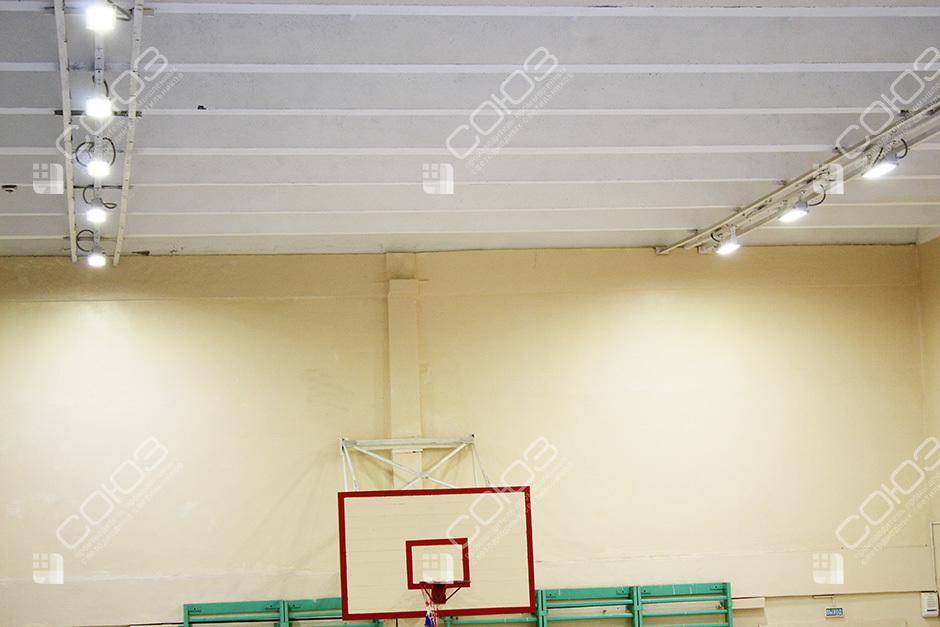

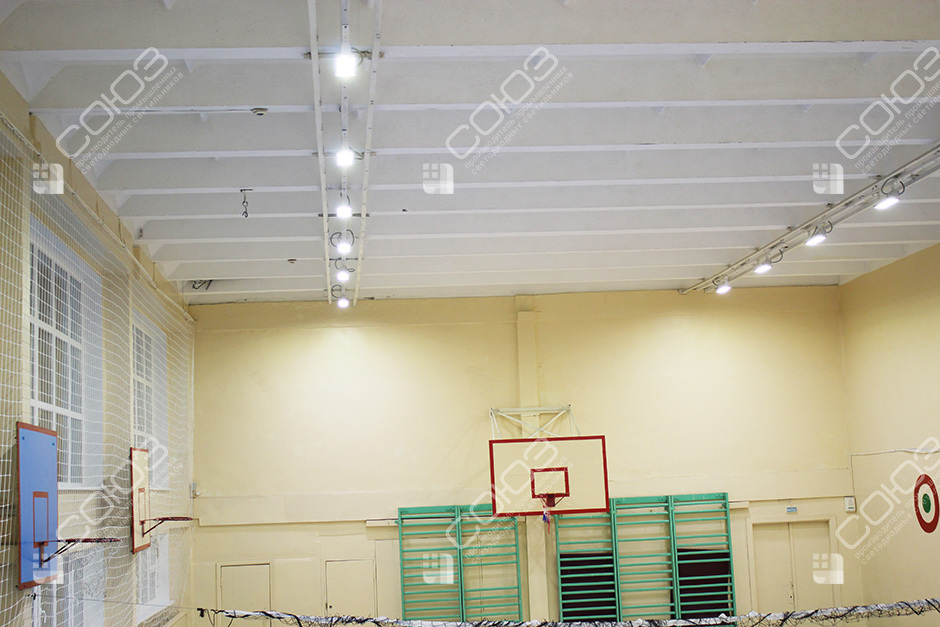

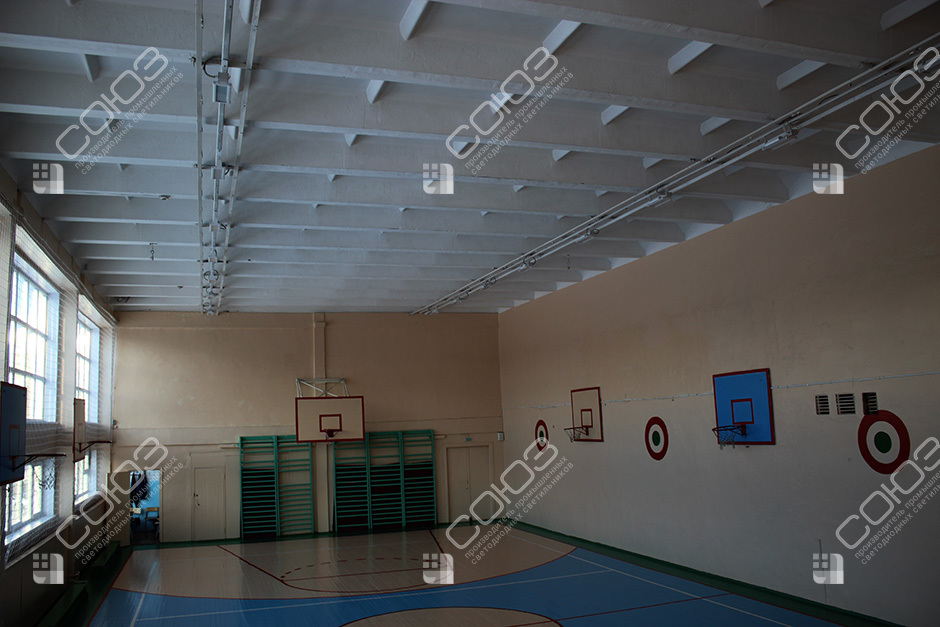

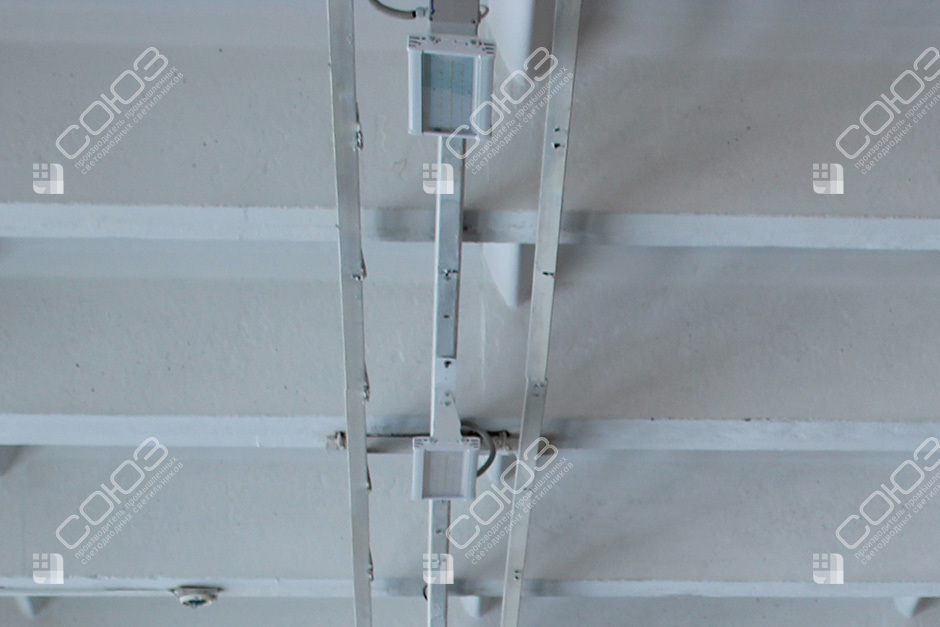

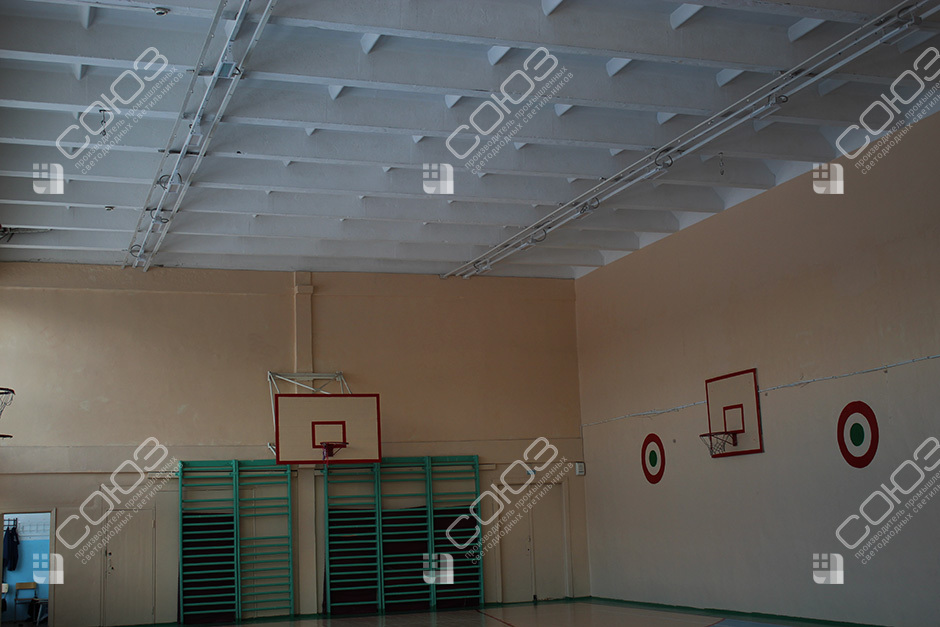

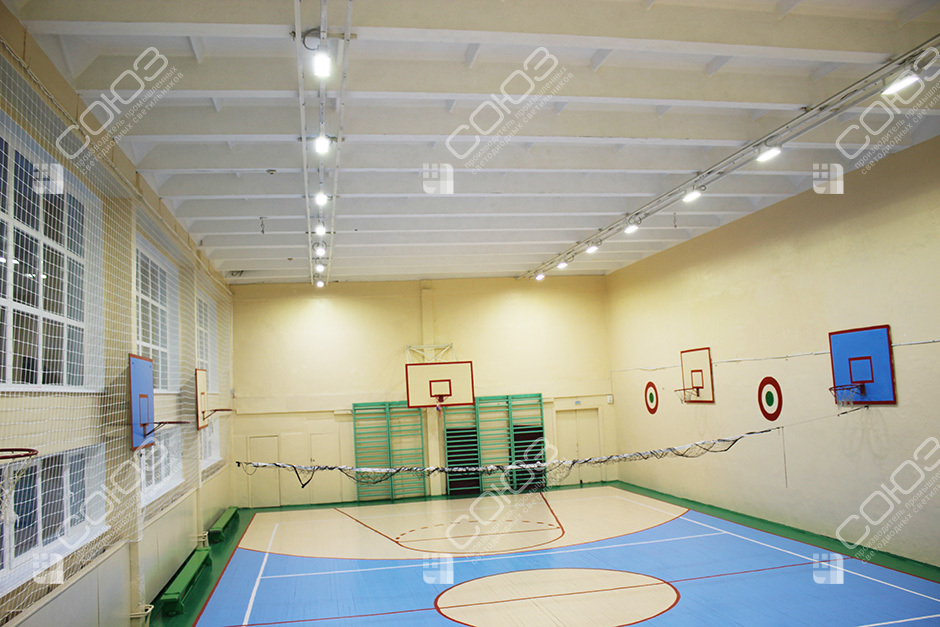

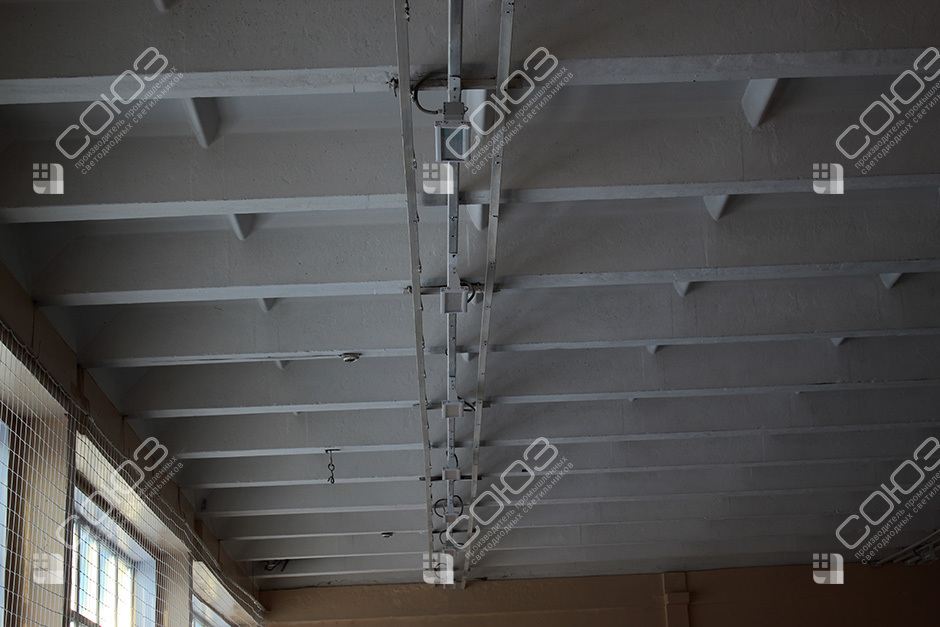

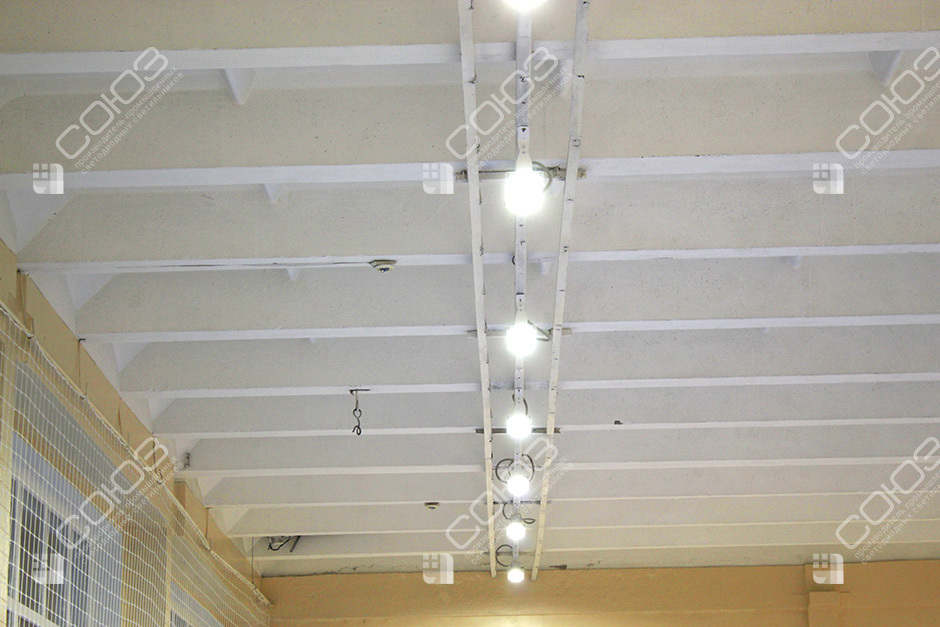

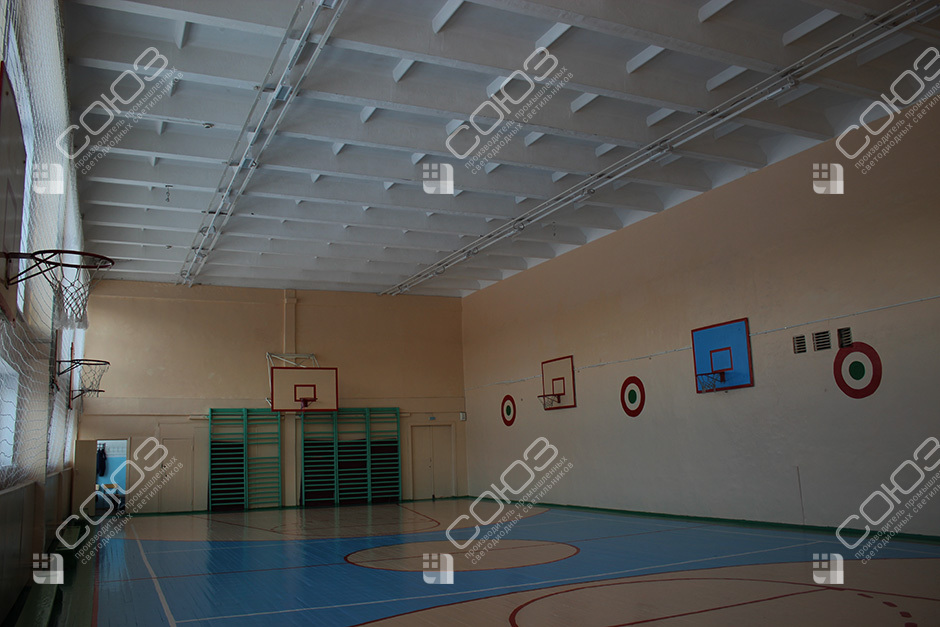

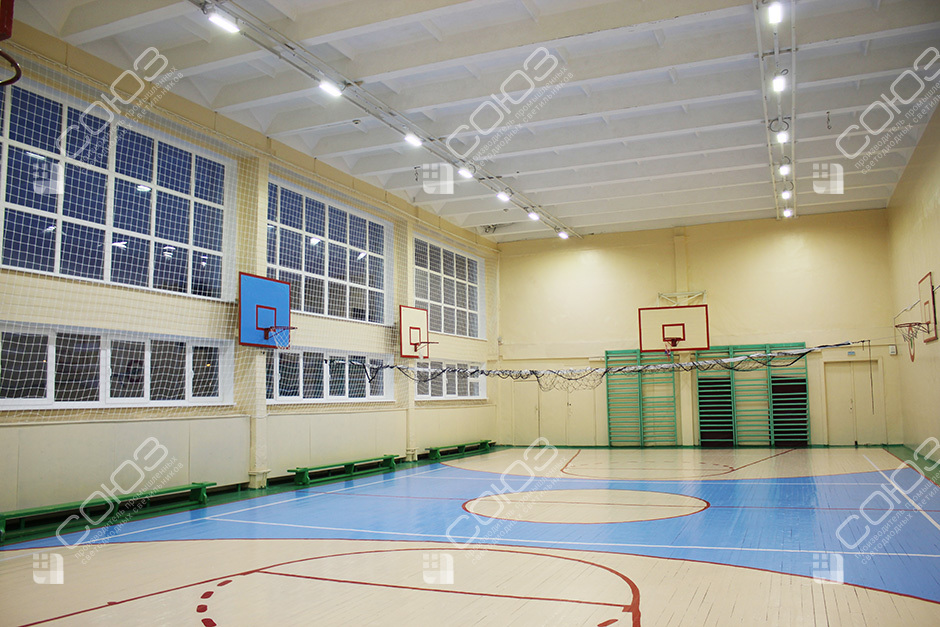

Ряды светильников распределены над игровой площадкой. Фотографии позволяют рассмотреть положение оборудования относительно спортивного инвентаря и границ зала. При выборе света для спорта оценивают видимость площадки и мяча, а также условия при взгляде вверх и в направлении противоположной части помещения.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение спортивного зала на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для спортивного зала: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Накладной промышленный светильник с широким распределением света. Подходит для потолочного и подвесного размещения; при монтаже на Г-образные скобы корпус поворачивается на 30° влево или вправо.
Особенности решения
Размещение над площадкой
Расстановка зависит от используемых видов спорта и оборудования. Нужны размеры игровой зоны, расположение щитов, сеток и других конструкций, которые влияют на обзор.
Корпус и экран
Алюминиевый корпус, степень защиты IP67 и ударопрочный оптический поликарбонат. Необходимость дополнительных защитных устройств определяется условиями конкретного спортивного объекта.
Параметры света
5000 К, Ra > 80, пульсации менее 1%. Вместе с освещённостью проверяют равномерность и зрительный комфорт, особенно при движении и частом взгляде на потолок.
Что проверяют перед освещением другого спортзала
Показатель 700 лк относится к этому реализованному проекту и не является универсальным требованием для любого спортивного помещения. В задании указывают назначение зала, виды занятий, высоту монтажа и требования к каждой зоне. При наличии зрительских мест или видеосъёмки их условия рассматривают отдельно.
Оборудование можно сравнить в разделе накладных промышленных светильников и среди подвесных исполнений. Для понимания влияния высоты полезен проект помещения с монтажом на 6,5 м: при похожей отметке установки площадь и задачи уже другие. Поэтому расчёт выполняют по геометрии и использованию вашего зала.
