Освещение сварочного участка светильниками СОЮЗ 210 Вт

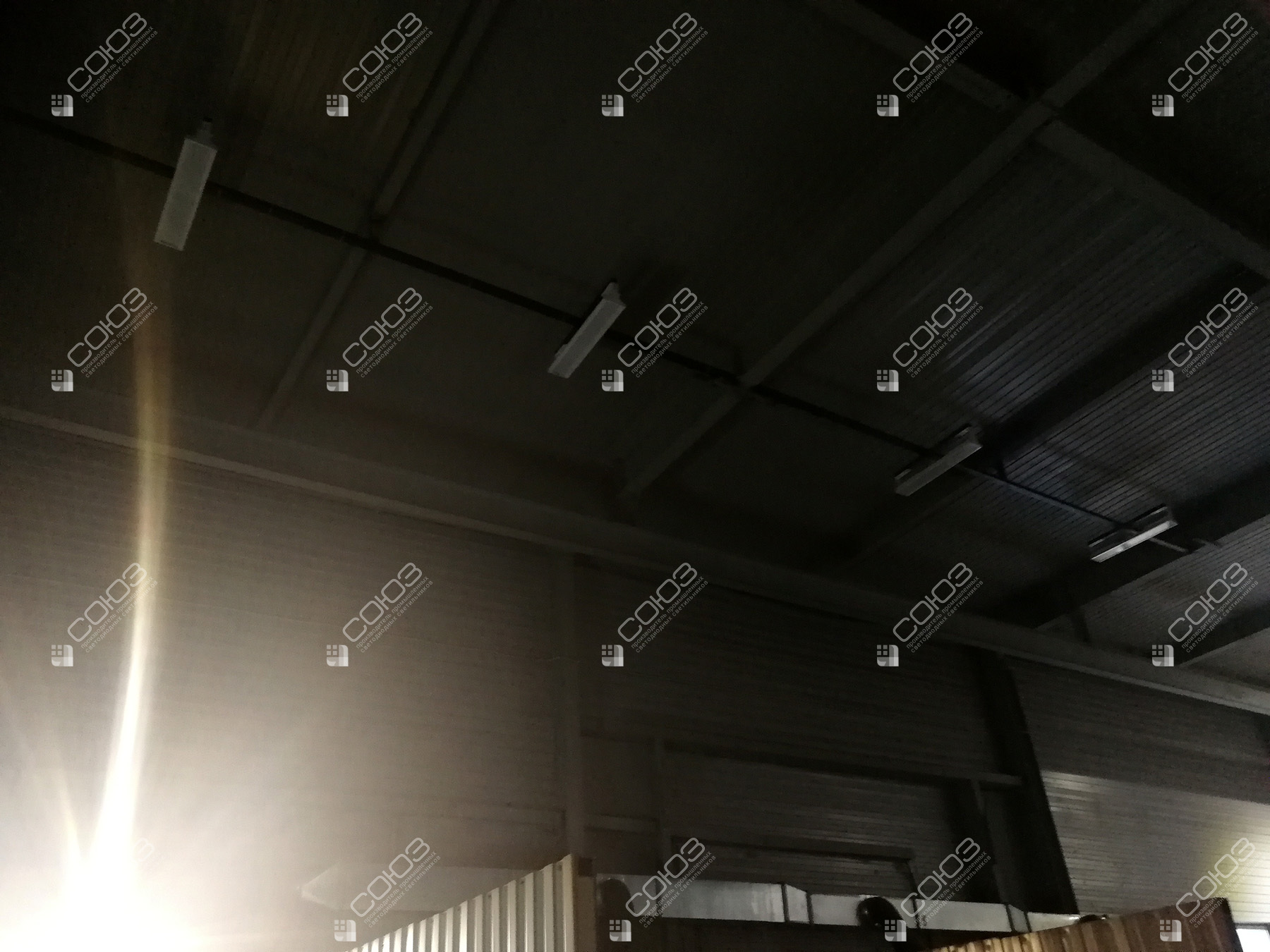

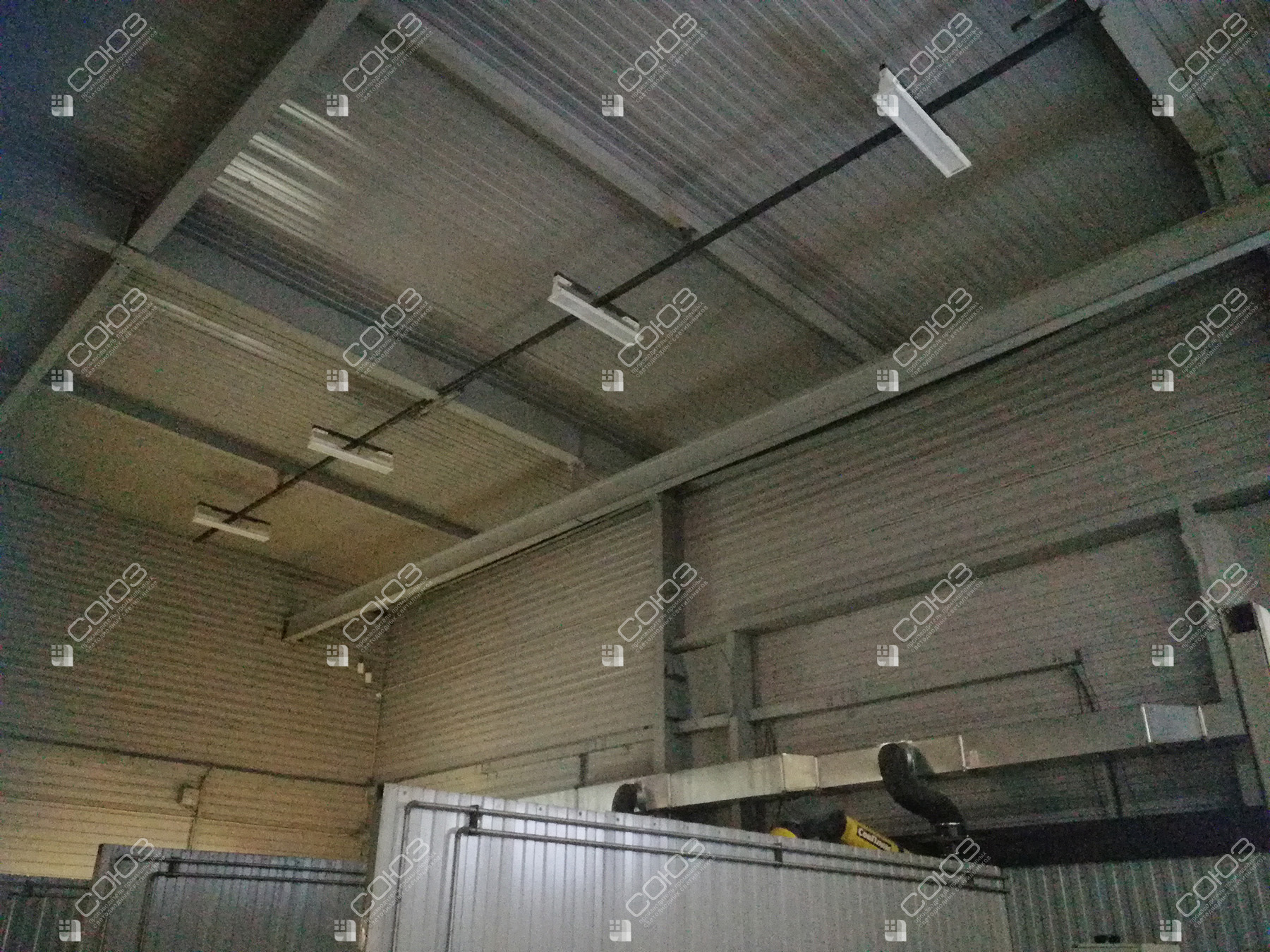

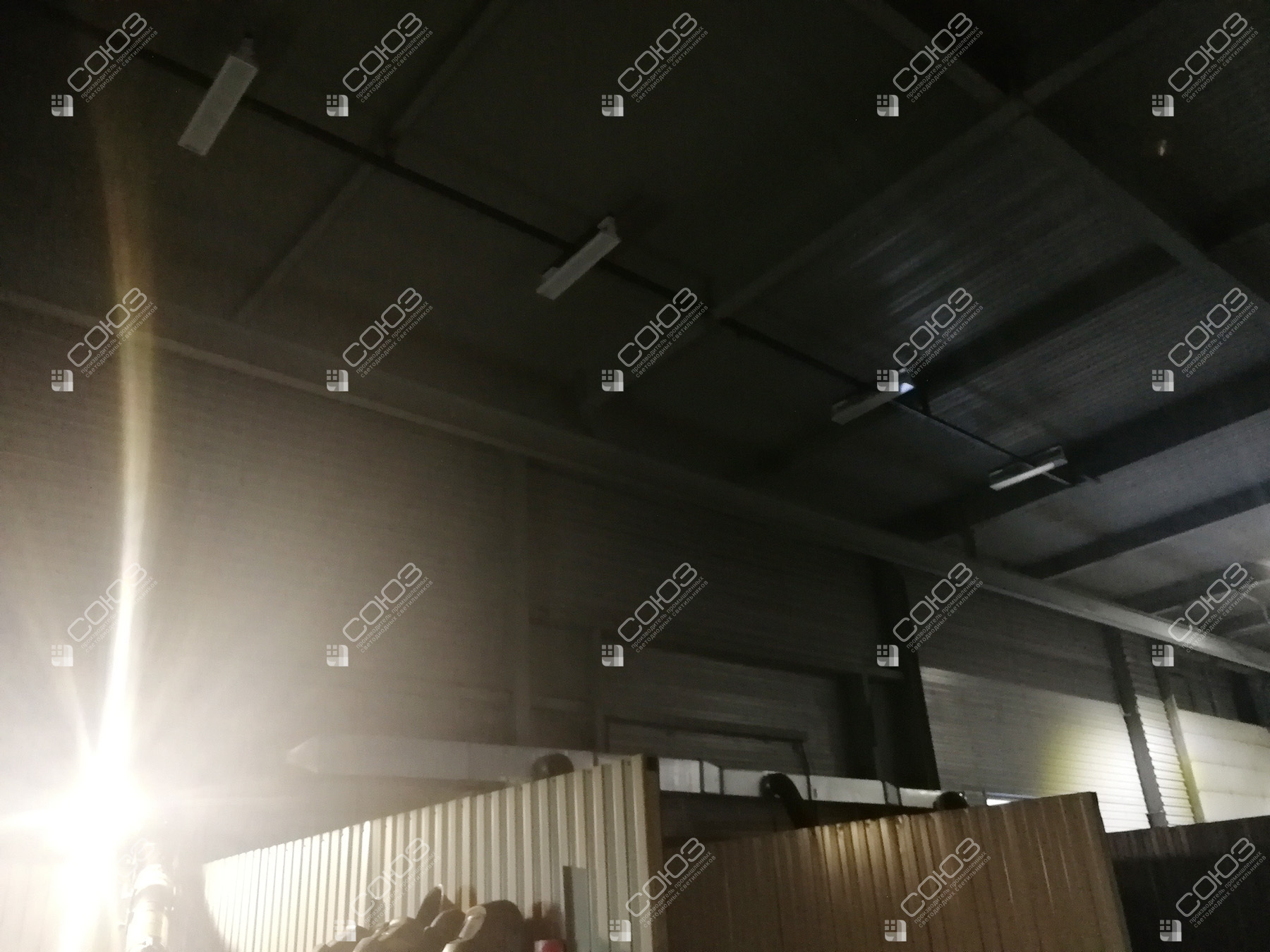

Сварочный участок освещён СОЮЗ 24-210/1-67 по 210 Вт. На шести фотографиях видны посты с перегородками, сварочное оборудование и верхнее размещение промышленных светильников.
Проект реализован на светильниках:
Решение на объекте
Общее освещение над разделёнными сварочными постами

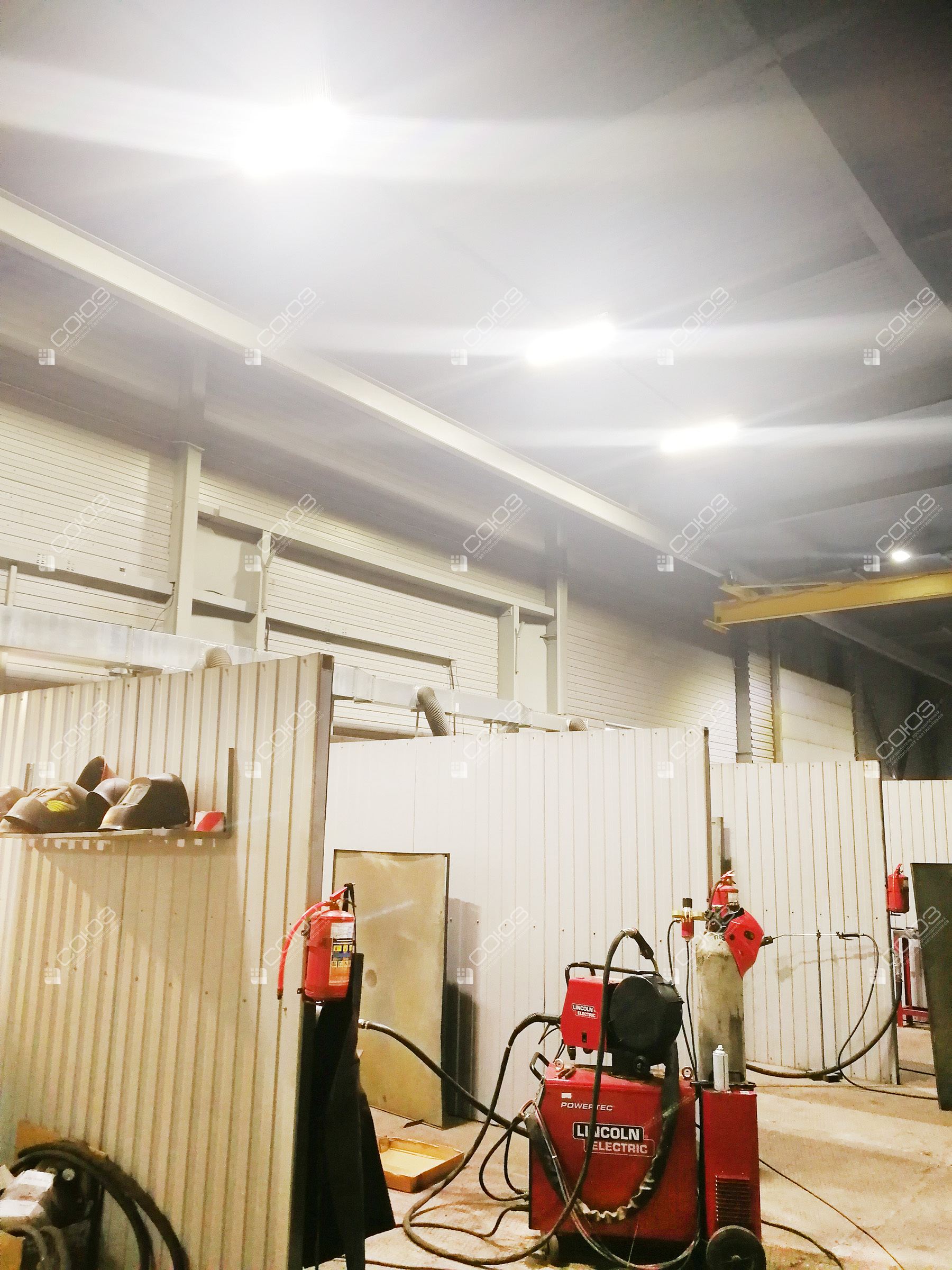

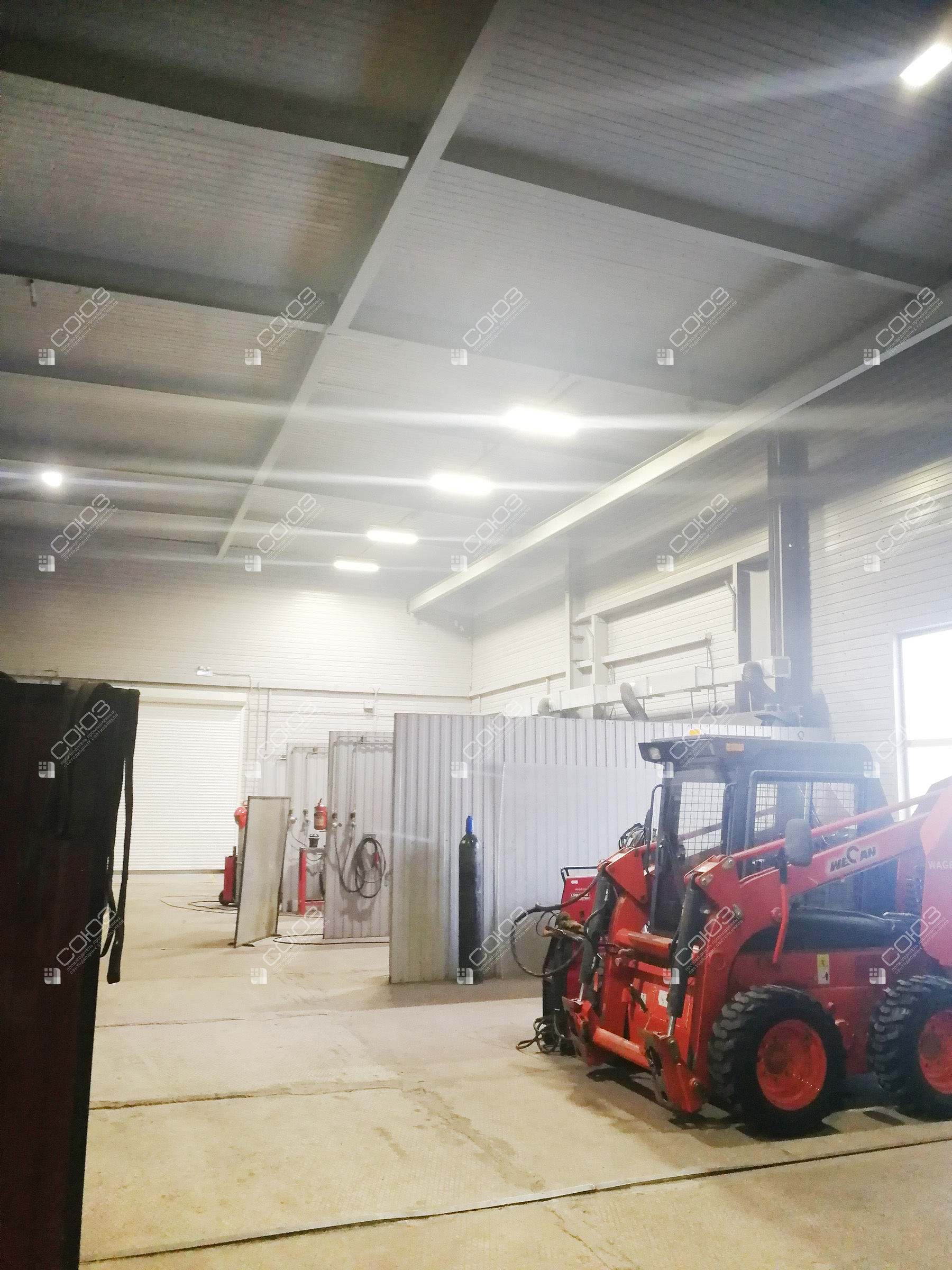

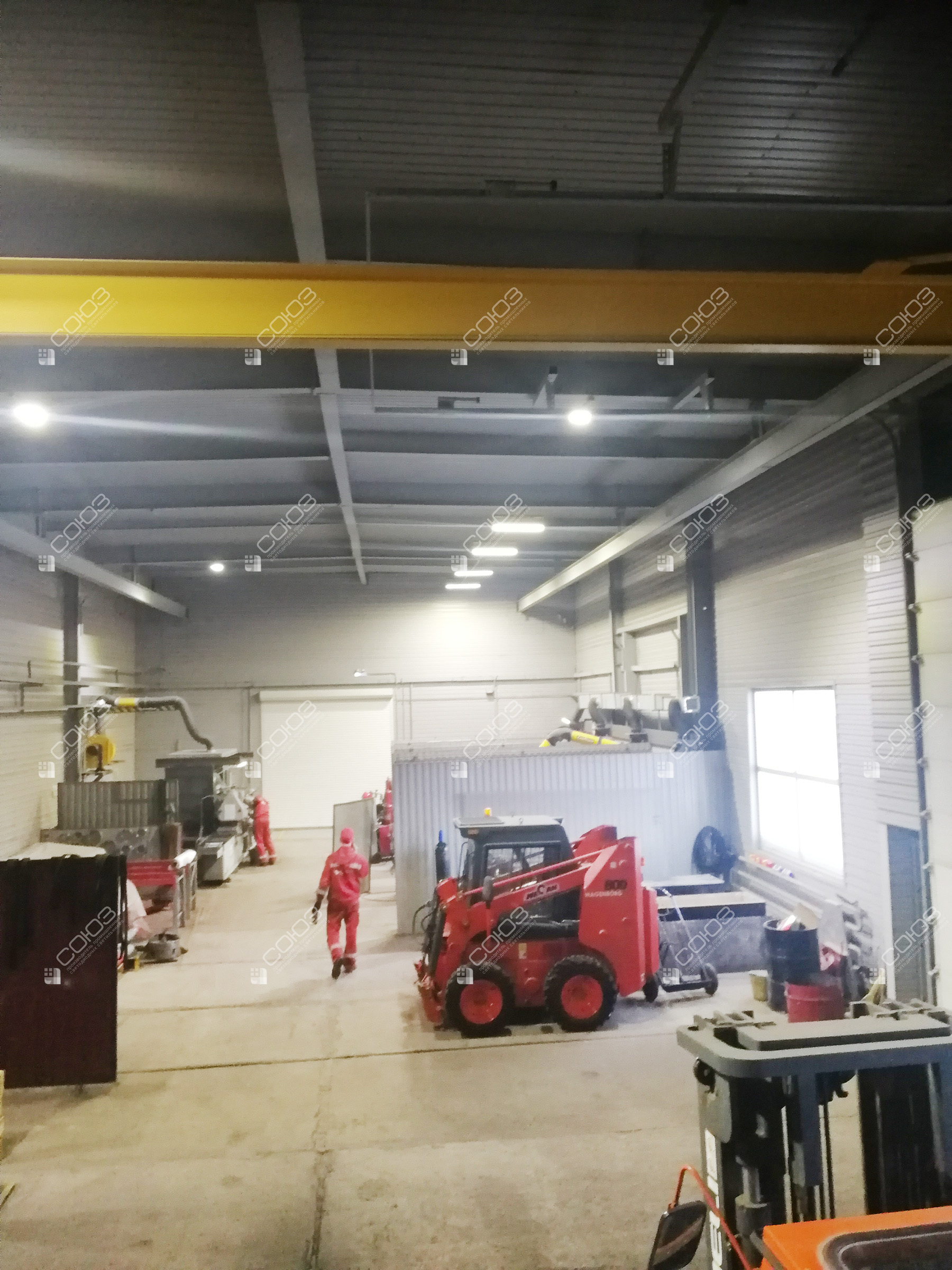

Сварочные посты разделены перегородками; выше расположены балки и крановое оборудование. СОЮЗ 24-210/1-67 формируют общий свет над участком.
Освещение проверяют внутри постов, у входов и в проходах, с заготовками и при характерных положениях крана. Учитывают подготовку кромок, настройку оснастки и осмотр соединений.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение сварочного участка
Задайте размеры помещения или сварочного участка — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Потолочное крепление к горизонтальной поверхности или подвес; поворот на скобах ±30°. Светодиоды без вторичных линз, алюминиевый корпус, экран из оптического поликарбоната, защита IP67.
Как перегородки меняют задачу освещения
Внутри поста
Высота и положение экрана определяют, какие направления света остаются открытыми. Рабочую поверхность проверяют с установленной заготовкой и обычной оснасткой.
Между рабочими местами
В проходах нужно различать оборудование и размещённые материалы. Освещение согласуют с планировкой постов и маршрутами перемещения изделий по участку.
Над зоной работ
Приборы и крепления размещают с учётом кранового оборудования. Доступ для обслуживания предусматривают так, чтобы он не конфликтовал с эксплуатацией производственных механизмов.
Общий и местный свет для сварочной сборки
Для подбора нужны размеры постов, высота перегородок и габариты типовых изделий. Укажите места подготовки, сварки и контроля соединений. Если верхний свет не достигает нижней стороны конструкции, увеличение мощности может не решить задачу: полезнее проверить дополнительное направление.
Начните с освещения цехов и накладных светильников. Для локальных задач сравните прожекторы. Посмотрите местное освещение сварочного участка и свет при строительстве танкера: они показывают подвод потока ближе к изделию. Общие приборы и местные точки выбирают совместно. Подбор освещения также учитывает предусмотренные технологией экраны и средства защиты, не заменяя их.
Как проверить выбранную схему до монтажа
Определите нормы освещённости отдельно для выполняемых операций. кривые силы света помогут сравнить широкое распределение с направленным, а IES-файлы — проверить свет на нужной высоте. В модель стоит включить перегородки и крупные детали: именно они могут создавать устойчивые тени.
Сверьте маркировку СОЮЗ и технический паспорт, включая способ монтажа 24-й серии и условия эксплуатации. Для обслуживания оставляют доступ к корпусу и соединениям. После установки оценивают рабочие поверхности и проходы при типовой загрузке постов, а не только общий вид освещённого помещения.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. Для подбора укажите модель и условия установки.
Подберём свет для ваших сварочных постов
Отправьте план участка, высоту экранов и фотографии изделий. Рассчитаем общий свет и определим, где полезны дополнительные местные источники.
