Освещение производственного цеха 24×96 м — 220 лк
Цех 24×96 м: 30 светильников СОЮЗ 24-210/1-67 на высоте 9,8 м. Освещённость 220 лк — по данным проекта.
Проект реализован на светильниках:
Решение на объекте
Общее освещение 96-метрового производственного пролёта
В цехе 24×96 м установлены 30 светильников по 210 Вт. Высота светящей поверхности — 9,8 м. По данным проекта, полученные 220 лк совпали с предварительным расчётом.

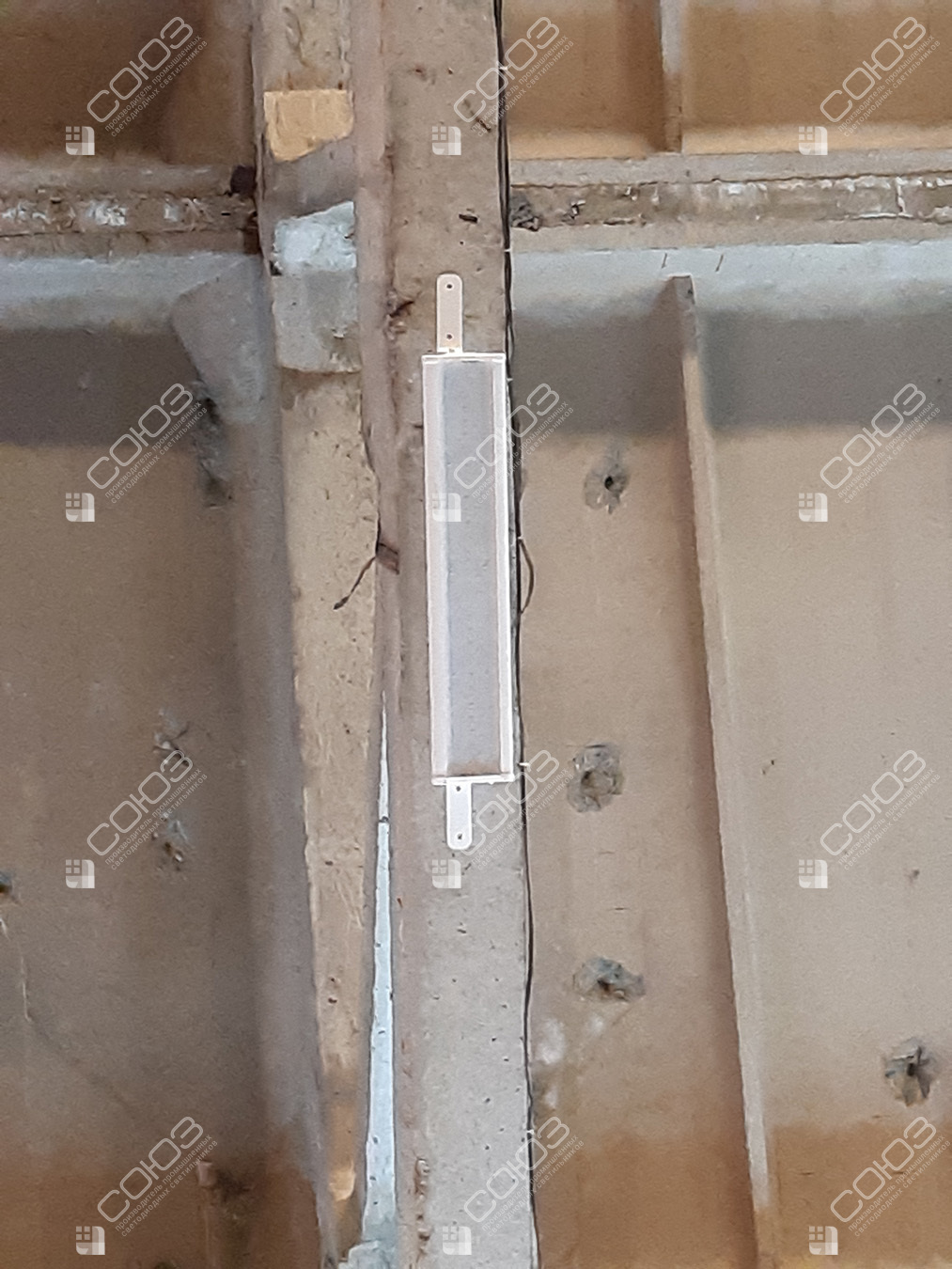

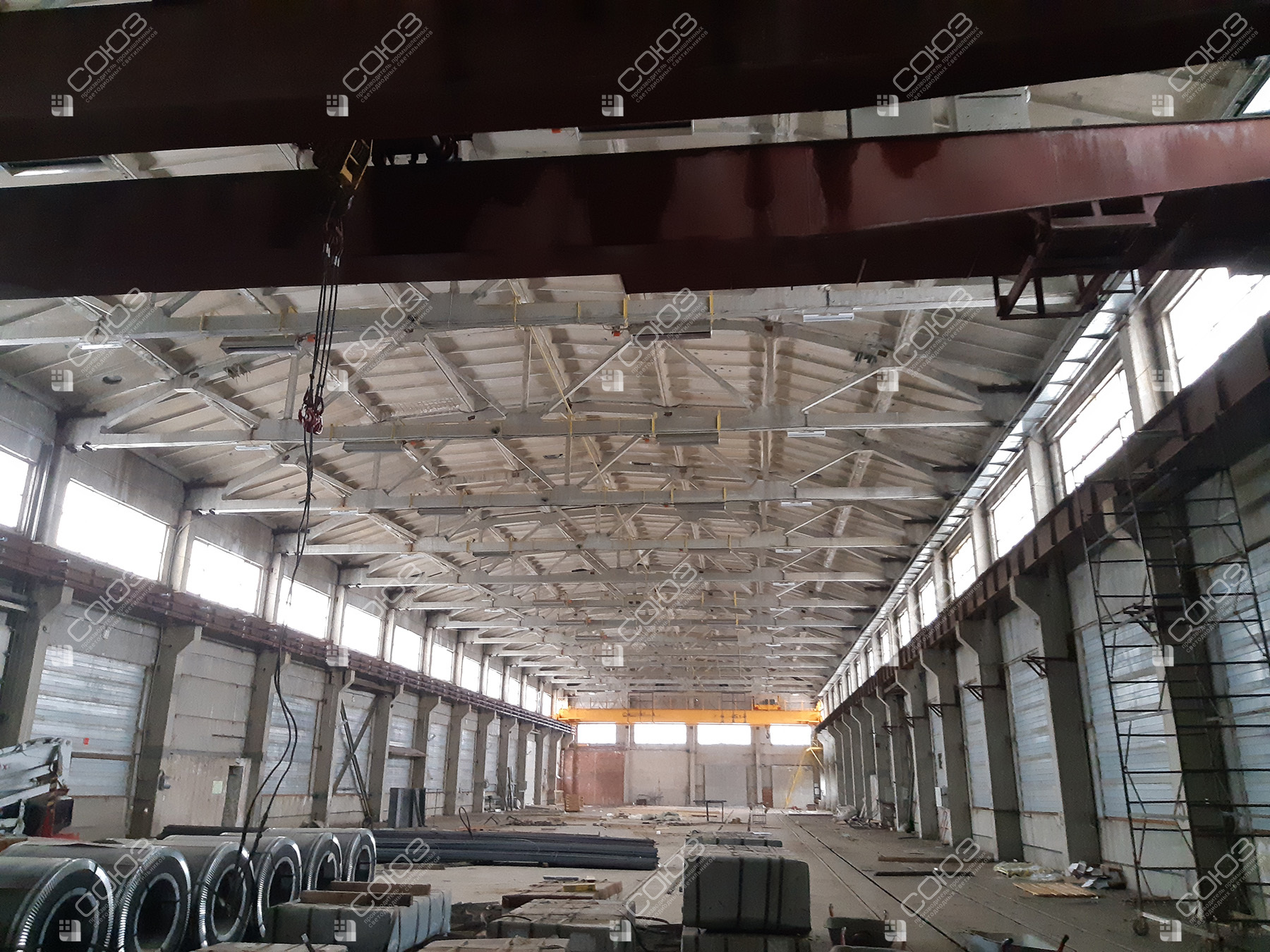

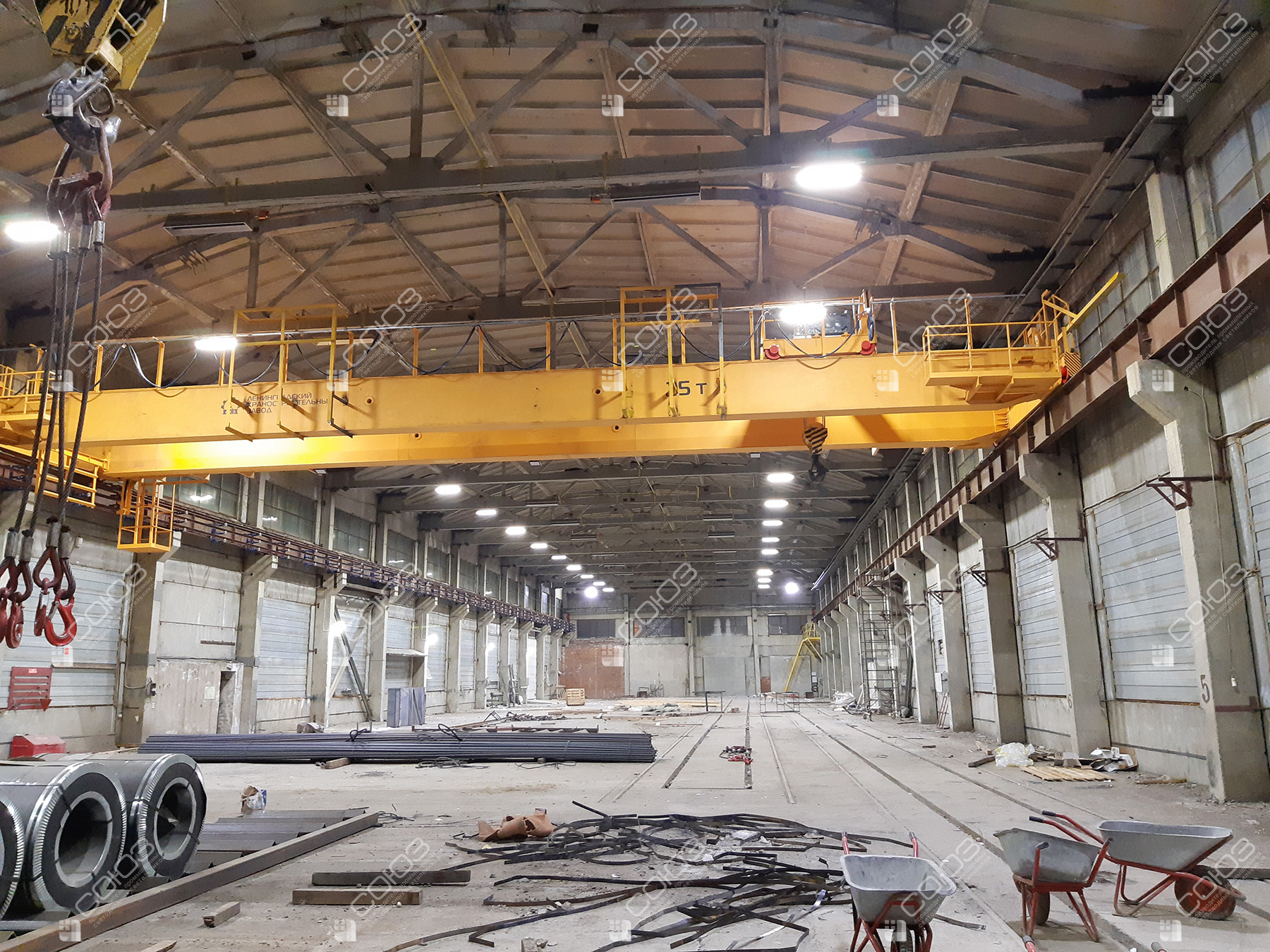

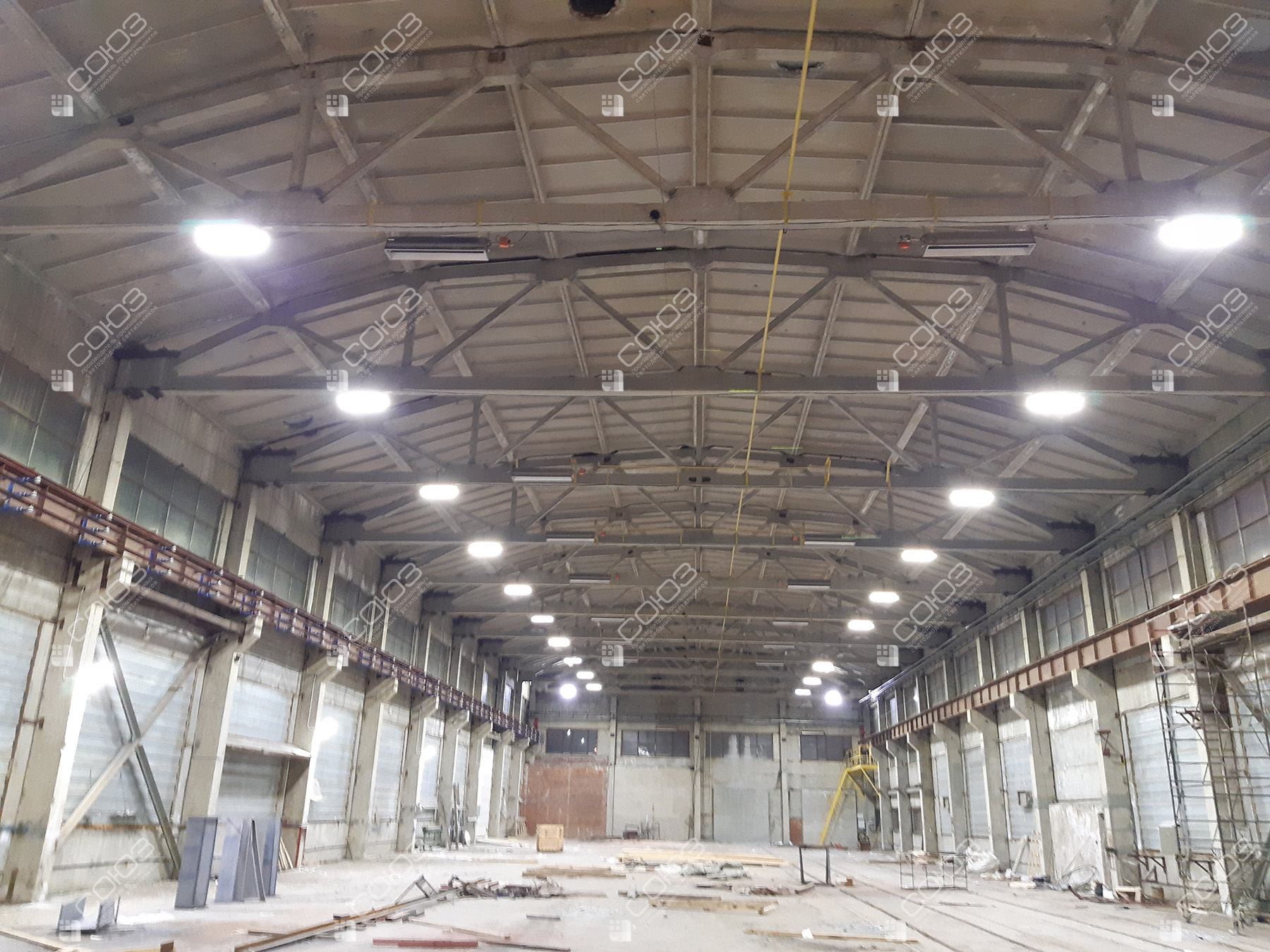

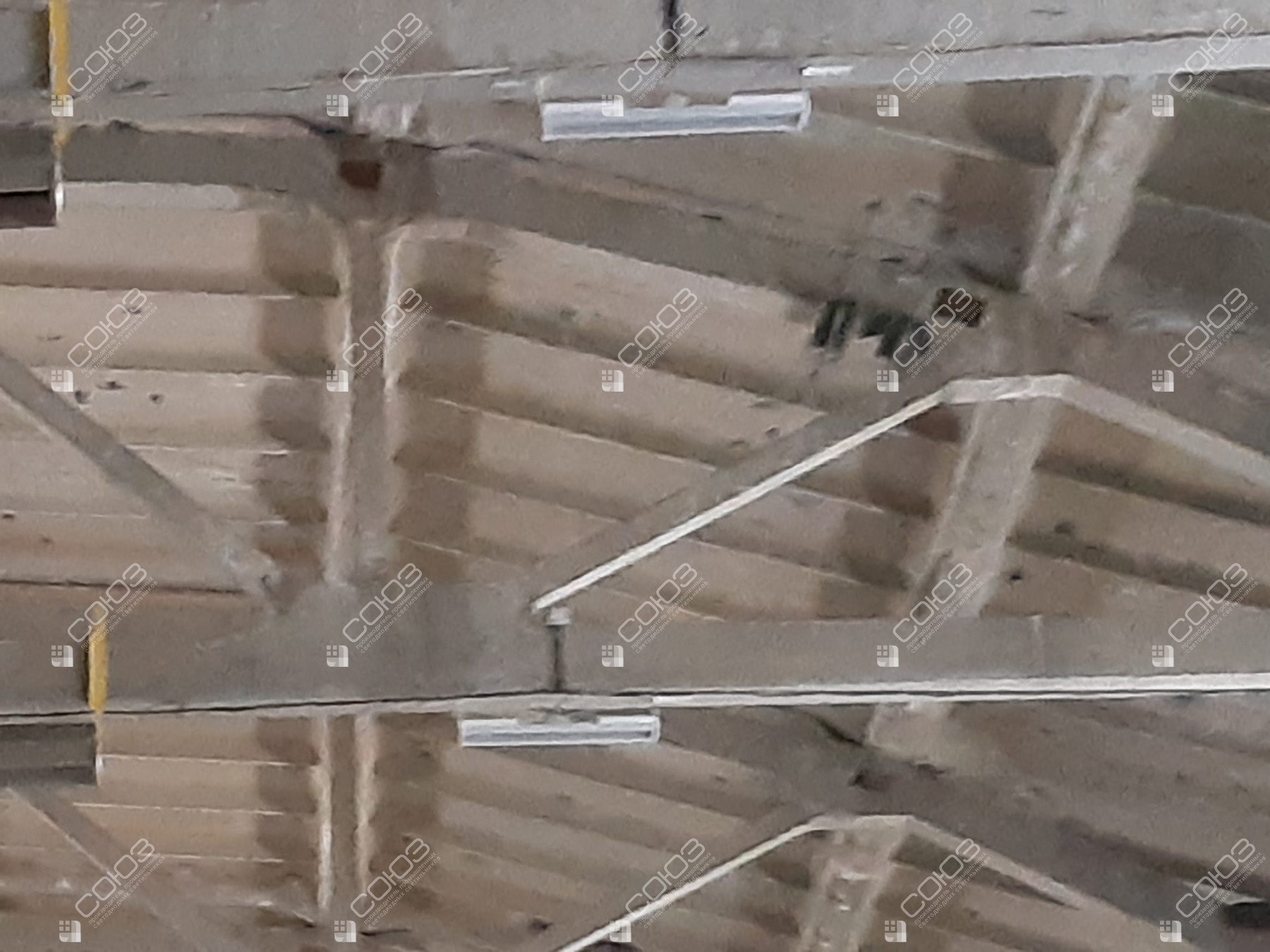

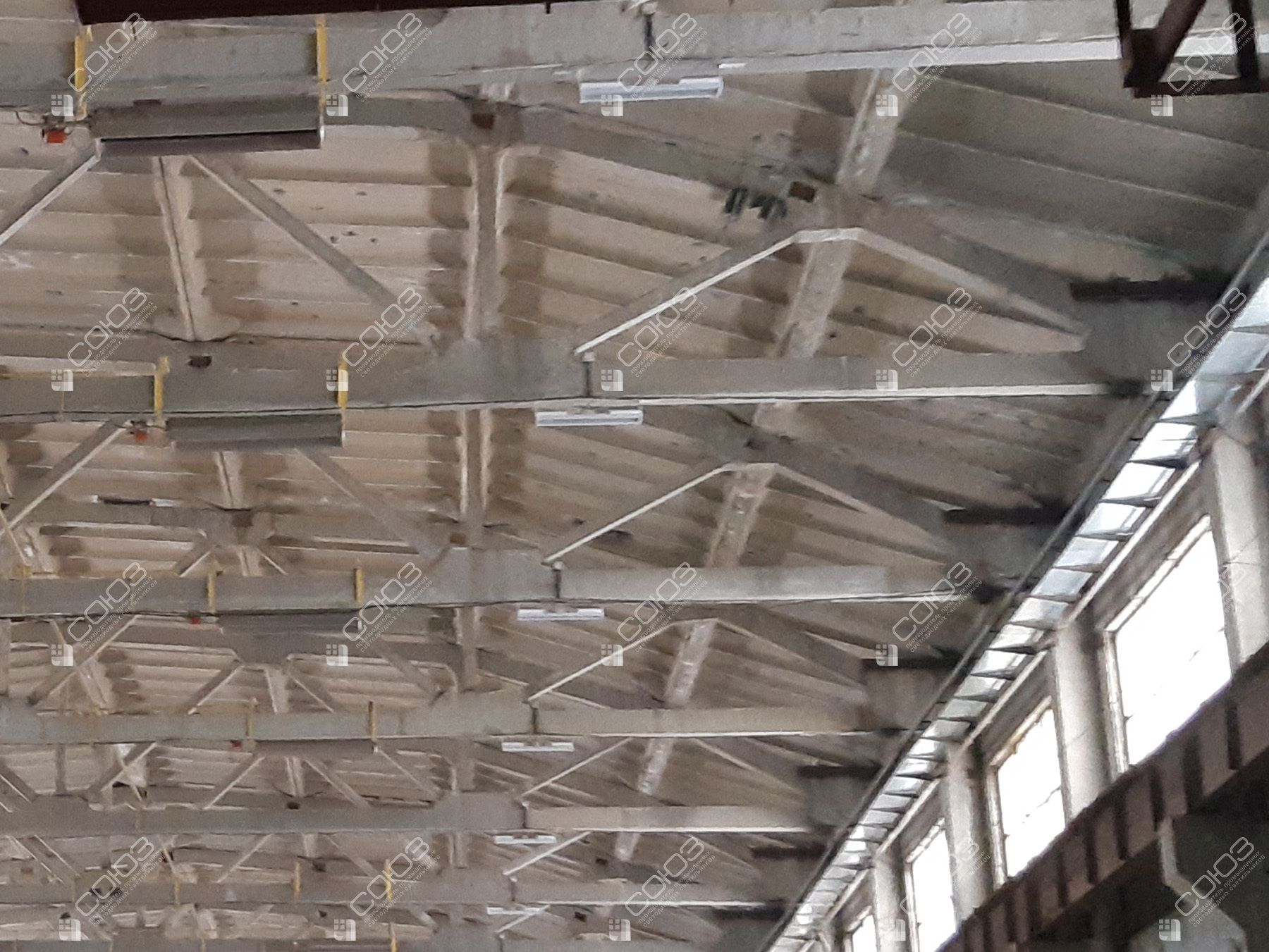

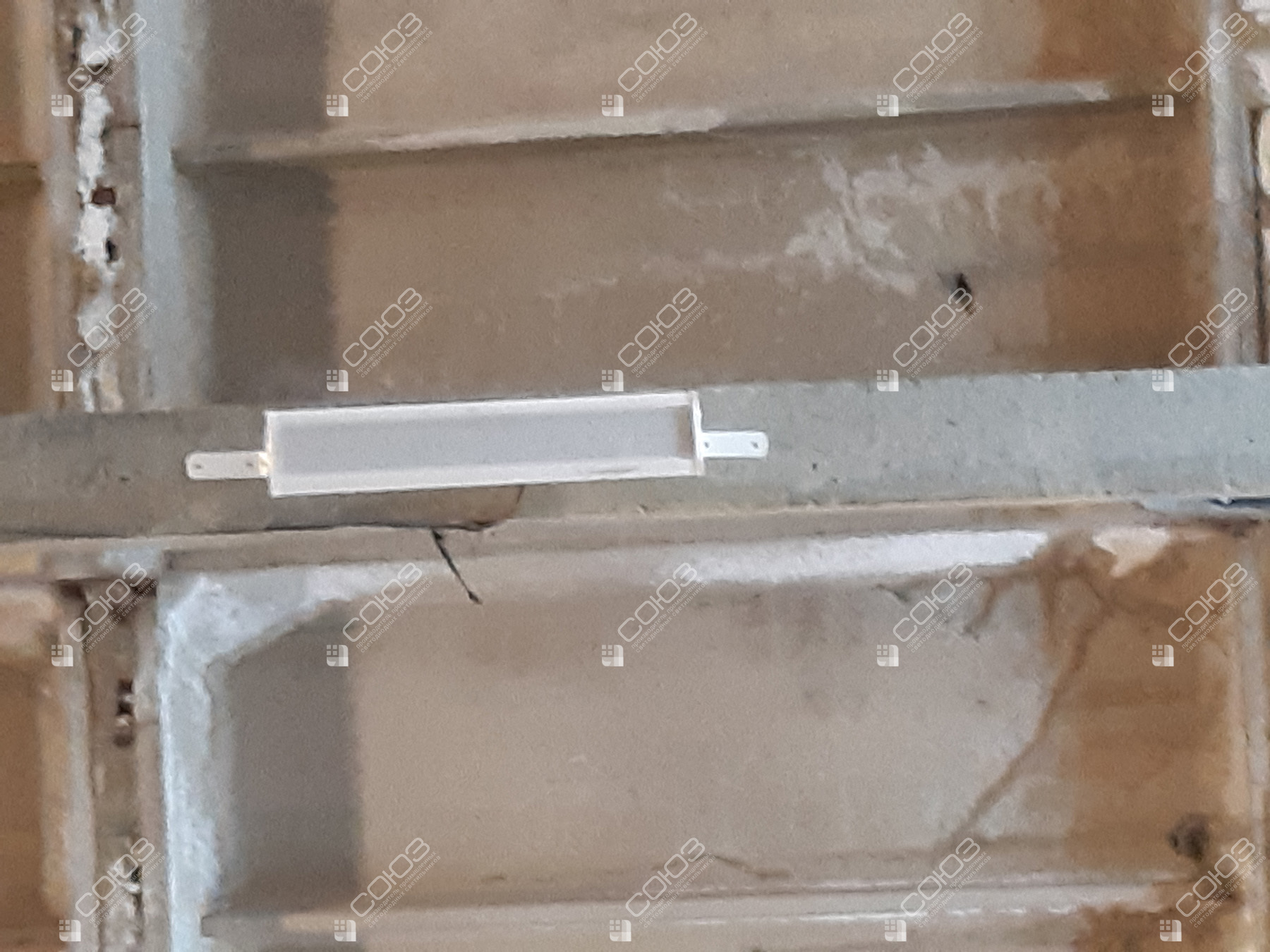

Площадь — 2 304 м², установленная мощность — 6,3 кВт. Фотографии показывают фермы и мостовой кран: их тени учитывают при расстановке света. Показатели относятся к этому объекту.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение производственного цеха
Задайте размеры производственного цеха — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Промышленная модель для потолочного или подвесного монтажа. На горизонтальной поверхности используются Г-образные скобы с поворотом корпуса на 30° в каждую сторону. Питание — 165–275 В AC, защита корпуса — IP67.
Особенности решения
Высота установки
В расчёт вносят высоту светящей поверхности, а не только отметку потолка. Здесь она составляет 9,8 м; расстояние до нормируемой поверхности зависит от расположения рабочих мест.
Кран и фермы
Положение крана может менять тени. При новой расстановке проверяют рабочие зоны при характерных положениях оборудования и участки под верхними конструкциями.
Монтаж серии 24
Предусмотрены потолочное крепление на горизонтальную поверхность и подвес. Поворот корпуса на Г-образных скобах помогает скорректировать направление в пределах ±30°.
Как использовать этот пример для своего цеха
Результат 220 лк полезен как характеристика реализованного объекта. Его нельзя переносить на помещение той же площади без учёта отражения стен, высоты рабочих поверхностей и расстановки оборудования. Для точных операций может потребоваться отдельное местное освещение, даже если общий свет уже достаточен для проходов.
Начните с раздела освещения цехов и производств; варианты крепления представлены среди подвесных светильников. Сравните цех 36×36 м с высотой установки 6,5 м и цех по производству металлоизделий. Разница между объектами показывает, почему число приборов выбирают по расчёту, а не по одной мощности на квадратный метр.
