Освещение участка сварки двутавровых балок — 36 В
На участке сварки двутавровых балок используется СОЮЗ 23-20/1-67 на 36 В AC. Семь фотографий показывают местные светильники на конструкции установки рядом с длинномерной балкой и рабочими механизмами.
Проект реализован на светильниках:
Решение на объекте
Свет вдоль балки рядом с роликами и головкой

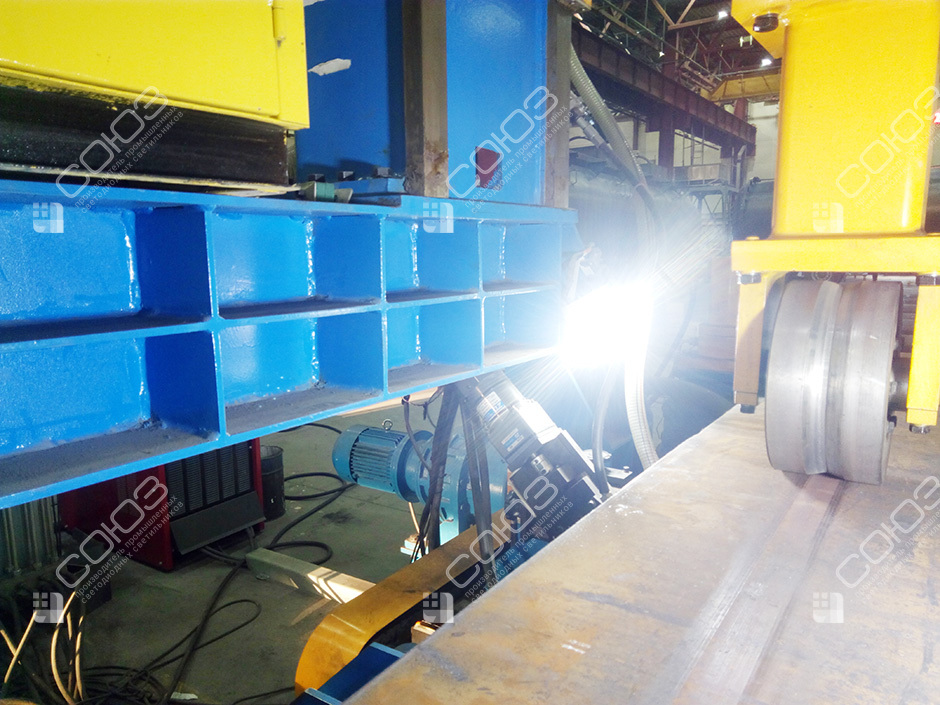

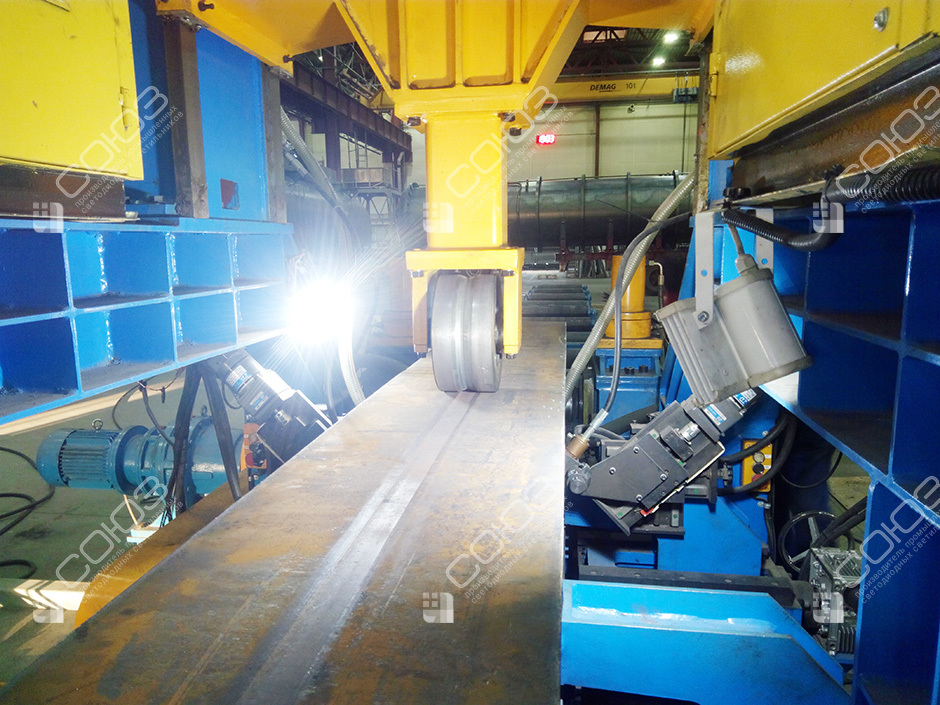

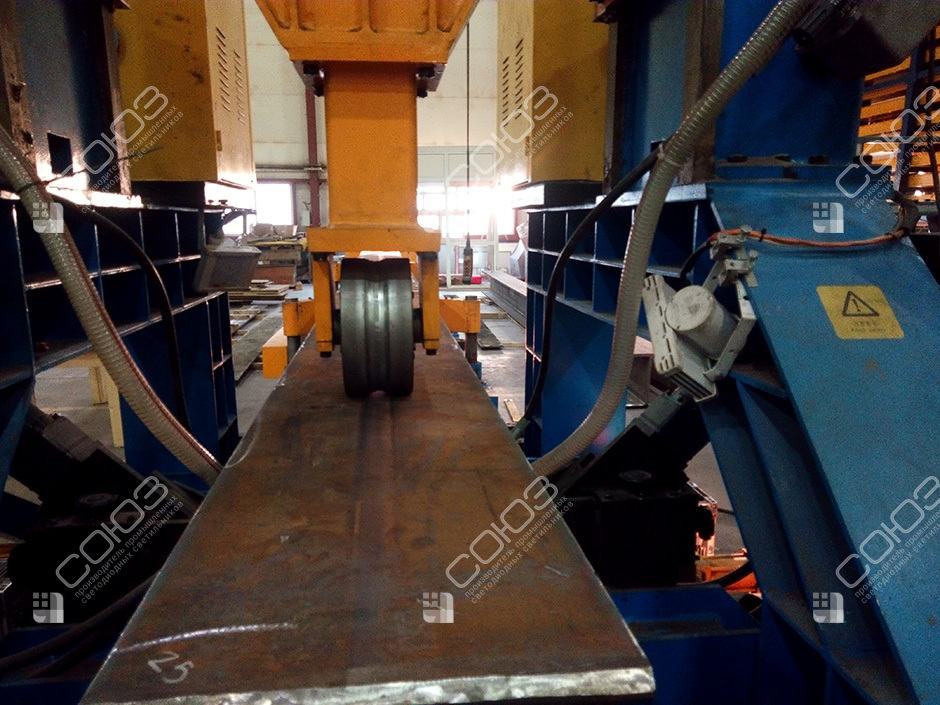

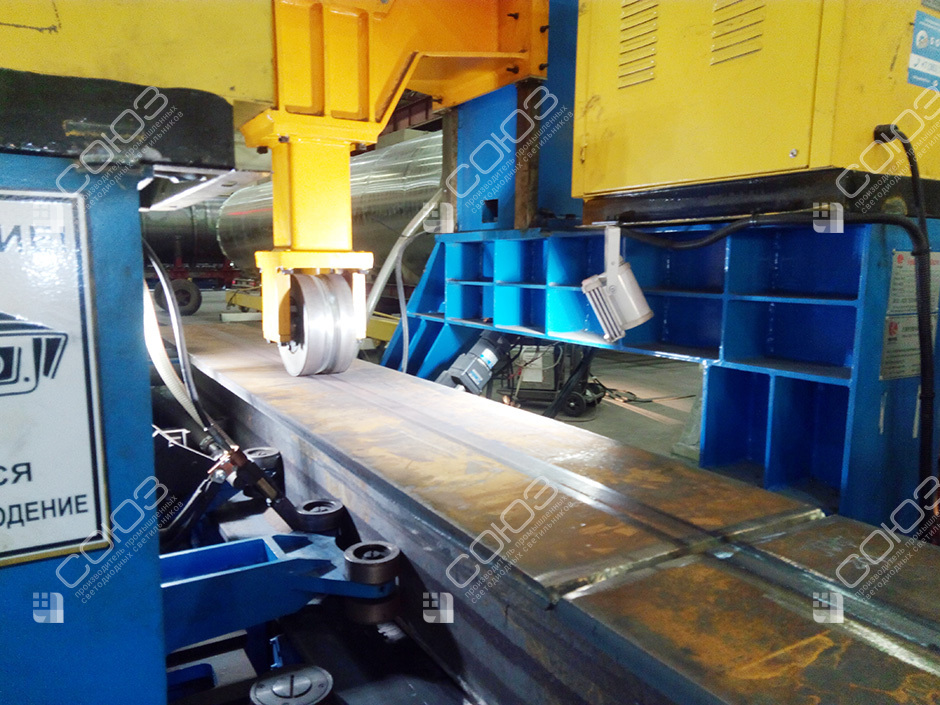

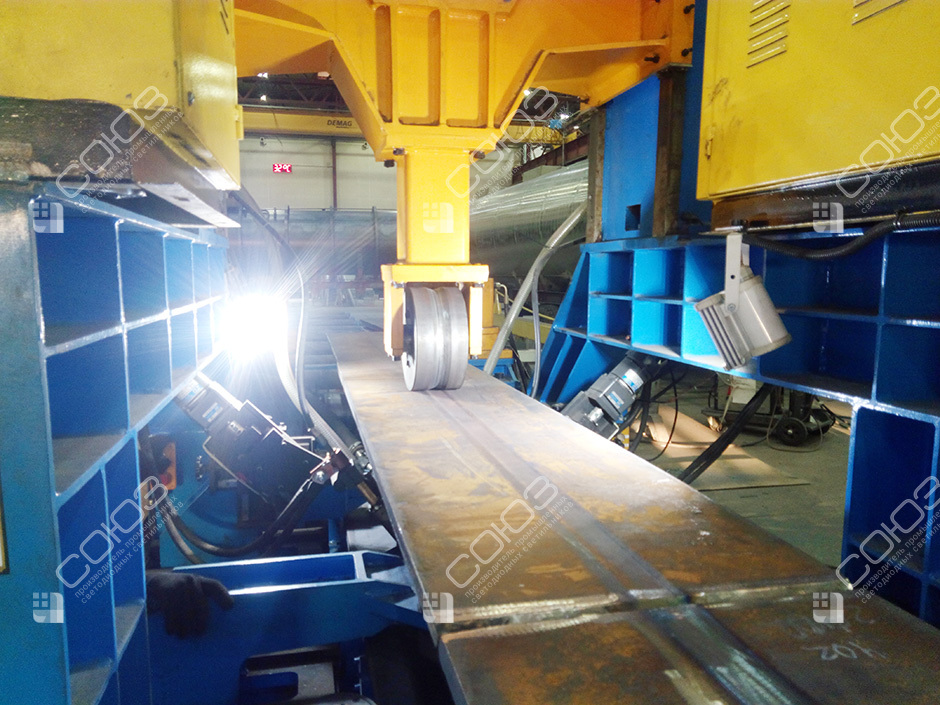

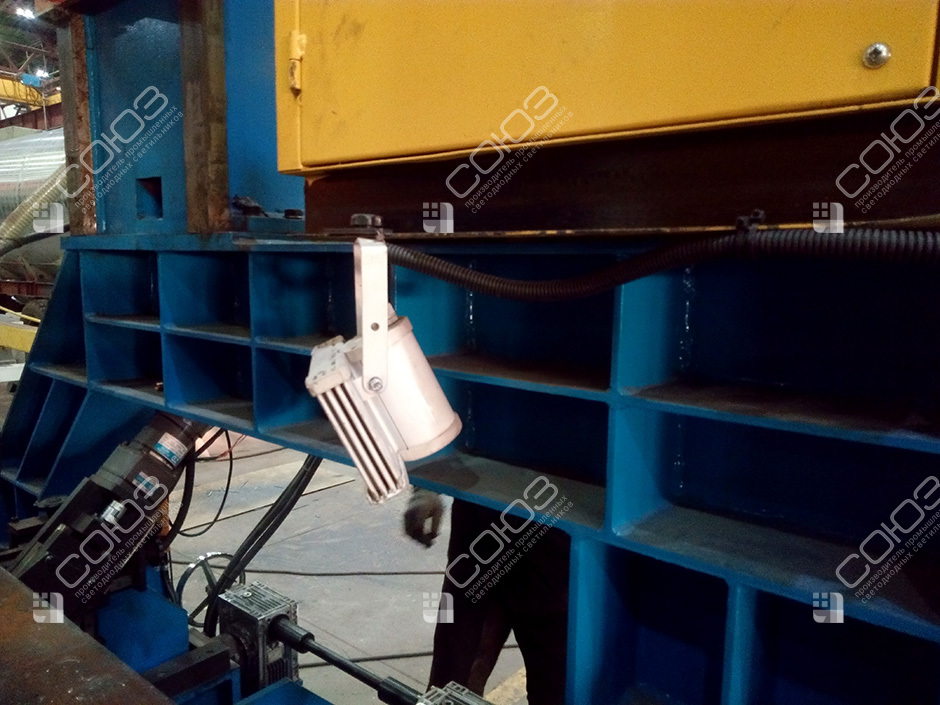

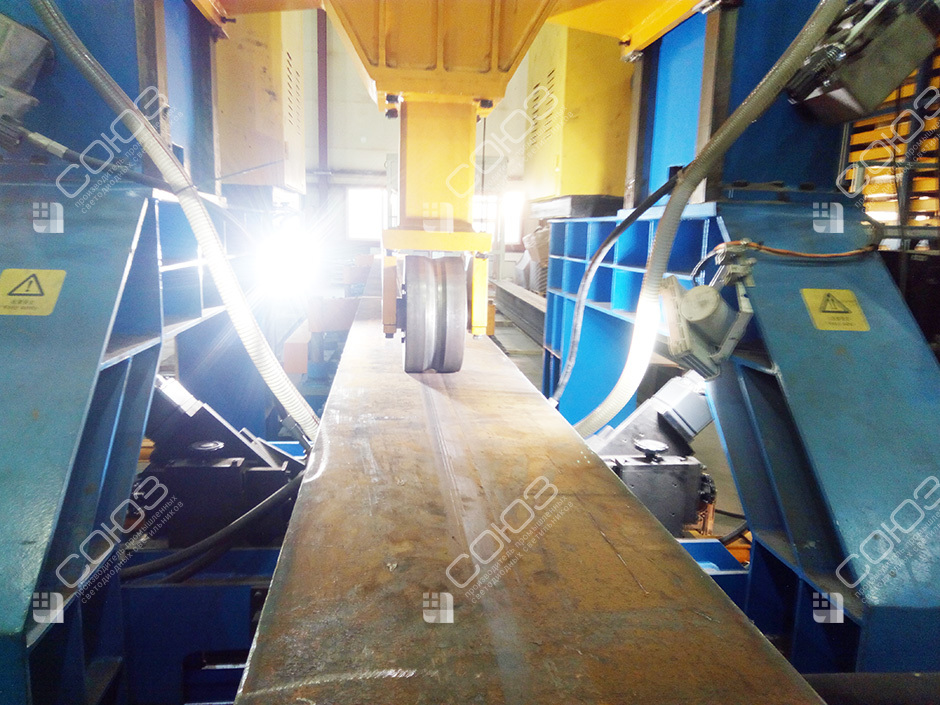

На фотографии видны длинная балка, прижимной ролик и элементы установки, а светильник закреплён сбоку на конструкции оборудования. Такое размещение приближает источник к рабочей области, которая может находиться в тени крупных узлов. В отличие от общего освещения цеха здесь нужно учитывать конкретное положение полки балки и механизмов около неё.
Для аналогичного участка полезно разделить подготовку изделия, настройку оборудования и осмотр после операции. Полка и стенка двутавра расположены под разными углами и могут затенять друг друга. Направление света выбирают по поверхностям, которые требуется видеть на каждом этапе. Наличие местного белого света не меняет требований к защите при сварке и не предназначено для наблюдения дуги без штатных средств. Крепление и проводку согласуют с рабочими перемещениями установки и подачей длинномерной заготовки.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности света около двутавра
Полка и стенка
Две поверхности требуют отдельной оценки. Поток, удобный для верхней плоскости, может не достигать участка у внутреннего угла профиля.
Прижимные механизмы
Ролики и корпус установки создают переменные тени. Проверяют освещение при характерных положениях балки и рабочих узлов.
Длинномерная заготовка
Светильник и кабель размещают вне пути подачи. Сохраняют доступ к настройке, закреплению изделия и обслуживанию оборудования.
Подбор местного света для линии сварки балок
Покажите установку целиком и рабочую область с типовой балкой. Укажите размеры профилей, направление подачи и точки, которые должен видеть оператор. Нужны доступные основания крепления, сведения о питании и условиях рядом с прибором. Для разных сечений полезны отдельные фотографии положения полки и стенки.
Сравните светильники на 36 В, низковольтные модели и освещение производственных участков. Посмотрите свет в кабине зачистки швов и освещение сварочных работ при строительстве танкера. Эти примеры показывают разные условия подготовки и осмотра металла. На данном объекте применяется переменный ток; сеть и подключение согласуют по документации оборудования, а не только по значению напряжения.
Проверка света в зоне оборудования
Нормы освещённости подбирают для выполняемых операций, включая подготовку и контроль. Кривые силы света помогают оценить охват, а IES-файлы — смоделировать поток на нужных поверхностях. Для двутавра важно учитывать обе плоскости профиля и тень от механизмов рядом.
Сверьте маркировку СОЮЗ и технический паспорт. До монтажа оценивают воздействие нагрева, загрязнений и вибрации, размещение кабеля и доступ к очистке. IP67 не является гарантией стойкости к любому воздействию сварочного процесса. После настройки полезно сохранить положение скобы и проверить обзор при смене типоразмера балки: геометрия затенения может измениться вместе с изделием.
