Освещение участка зачистки сварных швов — СОЮЗ 36 В
Участок зачистки сварных швов освещён СОЮЗ 23-20/1-67 на 36 В переменного тока. Семь фотографий показывают местный свет над рабочим столом внутри металлической кабины с вентиляцией.
Проект реализован на светильниках:
Решение на объекте
Свет над поверхностью, которую очищают и осматривают

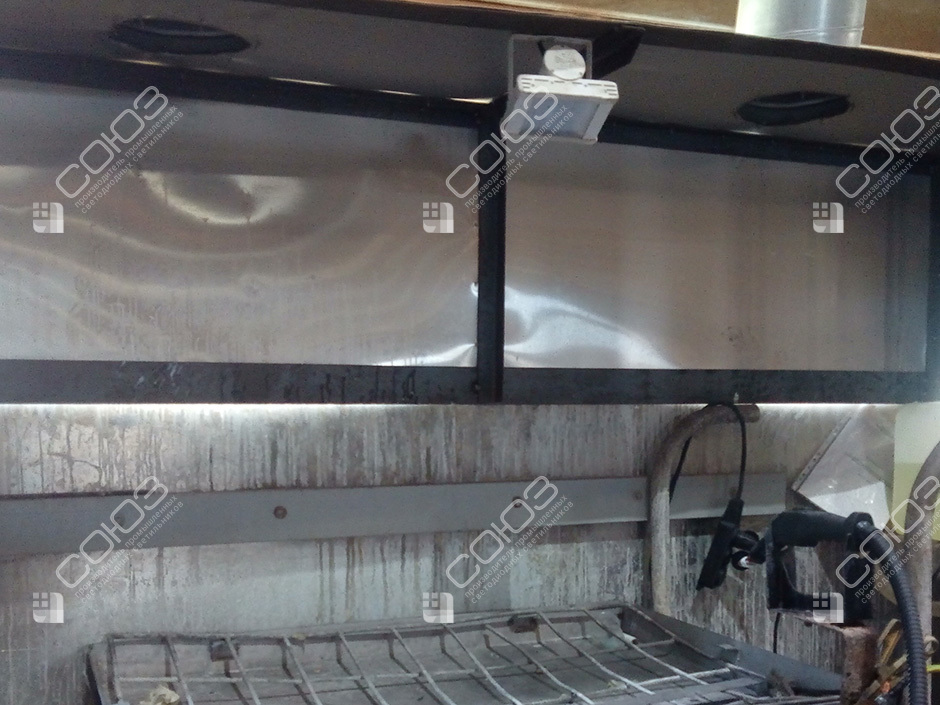

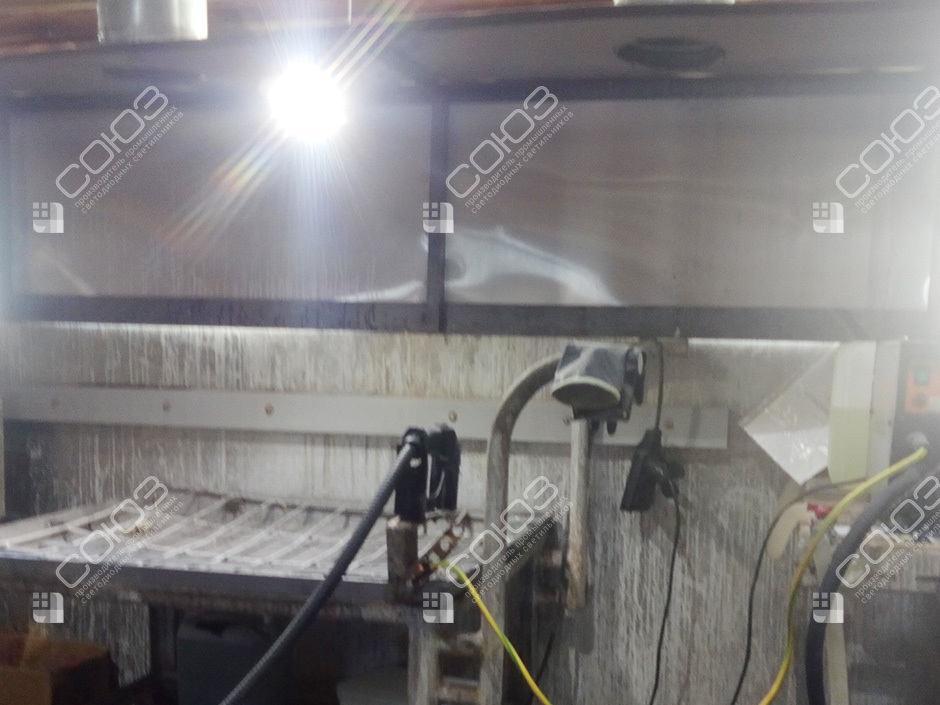

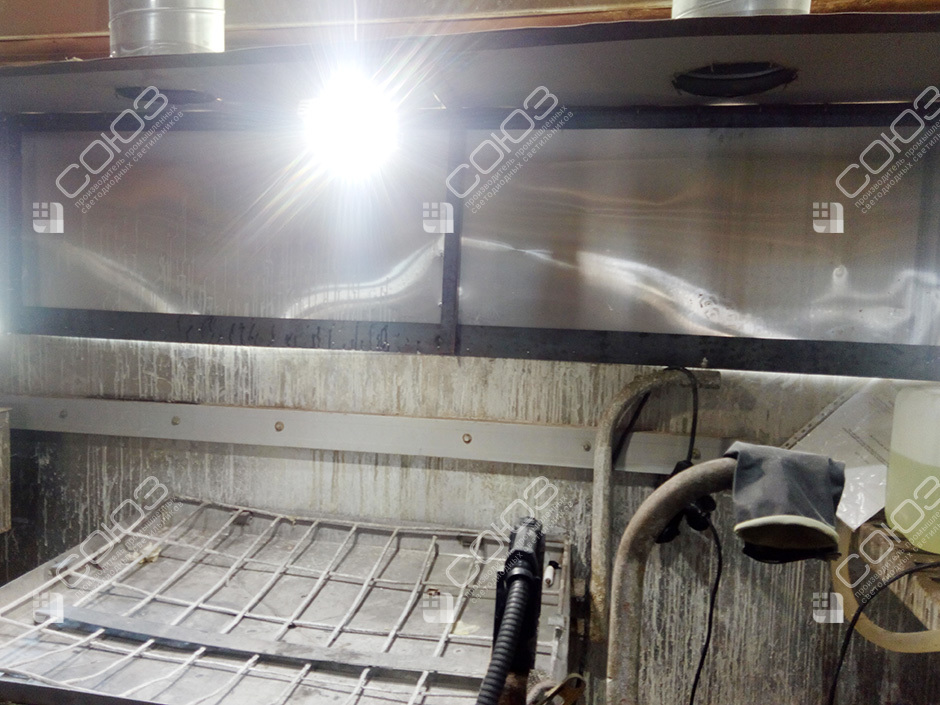

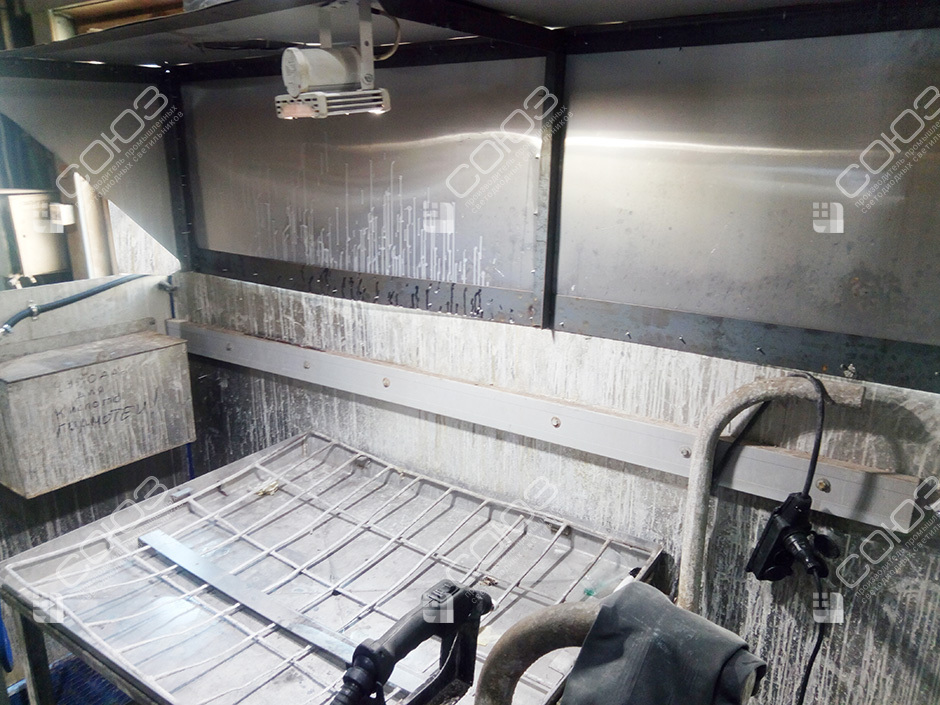

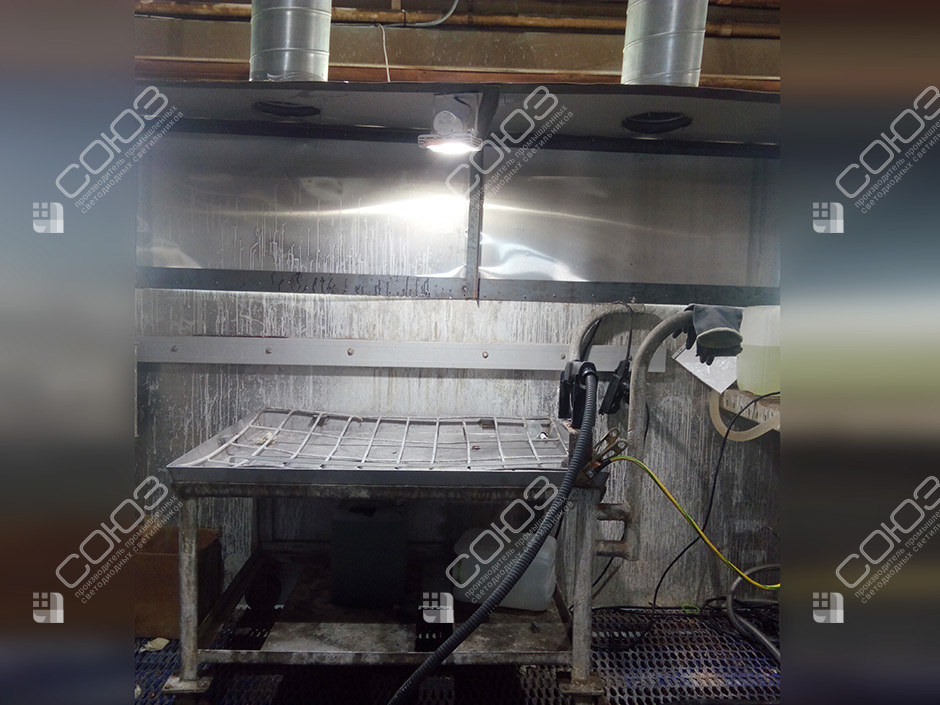

На снимках видны решётчатый рабочий стол, металлические стенки кабины и вентиляционные каналы сверху. Светильник расположен над зоной работы. При зачистке сварного шва нужно видеть не только линию соединения, но и прилегающую поверхность: направление света влияет на заметность следов обработки, выступов и отражений.
В такой кабине поток взаимодействует сразу с несколькими металлическими поверхностями. Стенка может давать яркое отражение, а инструмент и руки — закрывать часть детали. Поэтому для похожего участка полезно проверять положение прибора при обычной рабочей позе и реальной заготовке. Подбор зависит от размеров изделия и направления шва. Если деталь поворачивают, оценивают несколько положений, чтобы освещение оставалось удобным при подготовке и последующем осмотре, а не только на одном демонстрационном образце.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

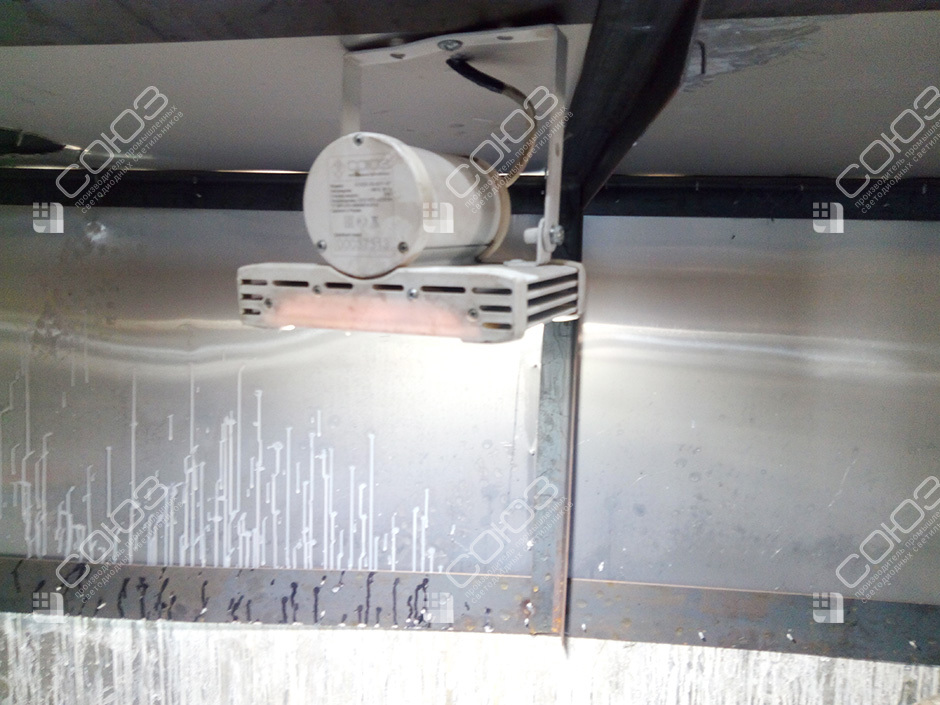

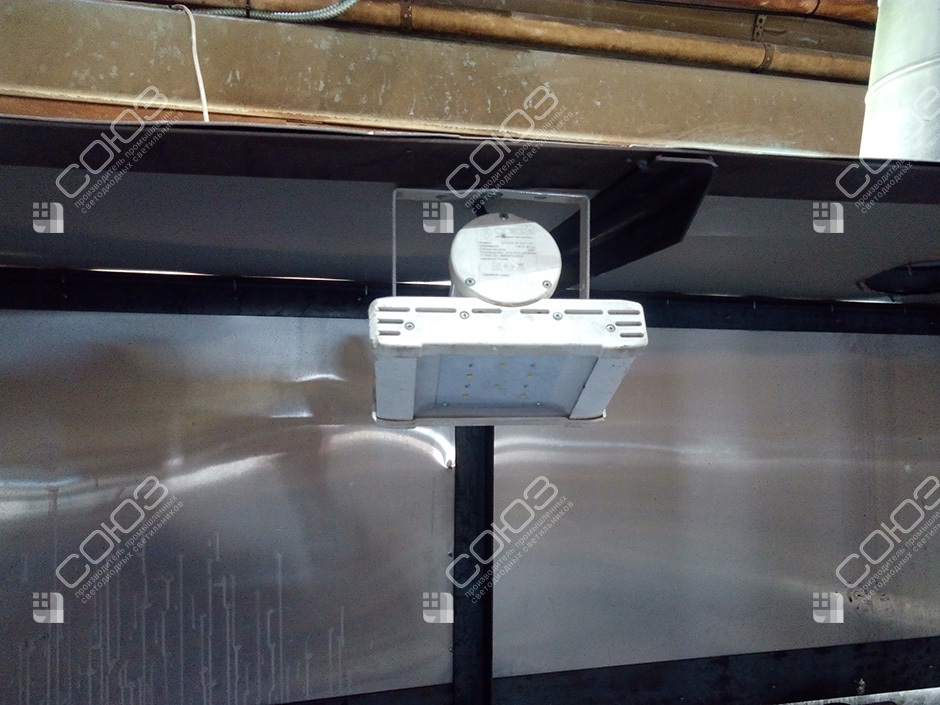

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности участка зачистки
Рельеф шва
Направление выбирают с учётом поверхности после обработки. Яркое отражение не должно закрывать участок, который требуется рассмотреть.
Положение инструмента
Руки и оборудование могут перекрывать поток сверху. Проверяют рабочую позу, сохраняя штатные защитные элементы и порядок выполнения операции.
Пыль и обслуживание
Предусматривают доступ к очистке экрана и крепления. Степень IP67 не отменяет оценки конкретной среды и воздействий в кабине.
Что нужно для подбора света над столом
Пришлите размеры кабины и стола, фотографии обычных изделий и расположение вентиляции. Укажите направление обработки, место оператора и доступное питание. Для длинного шва отметьте всю область движения инструмента: локально яркий центр стола не описывает края рабочего участка.
Сравните светильники на 36 В, низковольтные исполнения и решения для производственных участков. Посмотрите освещение сварки двутавровых балок и местный свет на линии ОТК. Первый пример связан с длинномерным изделием, второй — с условиями осмотра. Для этого проекта применяется AC, а не DC; тип и параметры питающей сети согласуют до заказа.
Подготовка освещения к рабочей операции
Нормы освещённости выбирают по характеру обработки и контроля. Кривые силы света объясняют распределение источника, а IES-файлы помогают оценить свет на рабочем столе. Для кабины учитывают отражающие стенки и положение заготовки; при осмотре шва важна также геометрия наблюдения.
Изучите маркировку СОЮЗ и технический паспорт. Уточните воздействие загрязнений, требования к кабелю и доступ к очистке. После настройки полезно проверить видимость шва до и после поворота типовой детали. Если участок уходит в тень, сначала рассматривают изменение направления или точки установки. Применимость к конкретной производственной среде определяют отдельно от мощности и степени защиты корпуса.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём местный свет для участка зачистки
Покажите рабочий стол, типовые детали и положение оператора. Поможем выбрать исполнение на 36 В и расположение света для обработки и осмотра поверхности.
