Местное освещение участка сварки светильниками СОЮЗ 36 В

Решение на объекте

Направленный свет вдоль крупного изделия

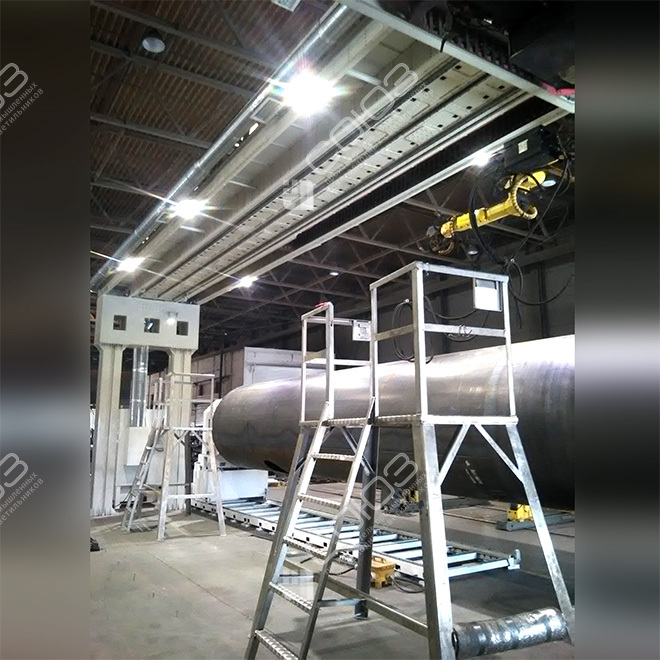

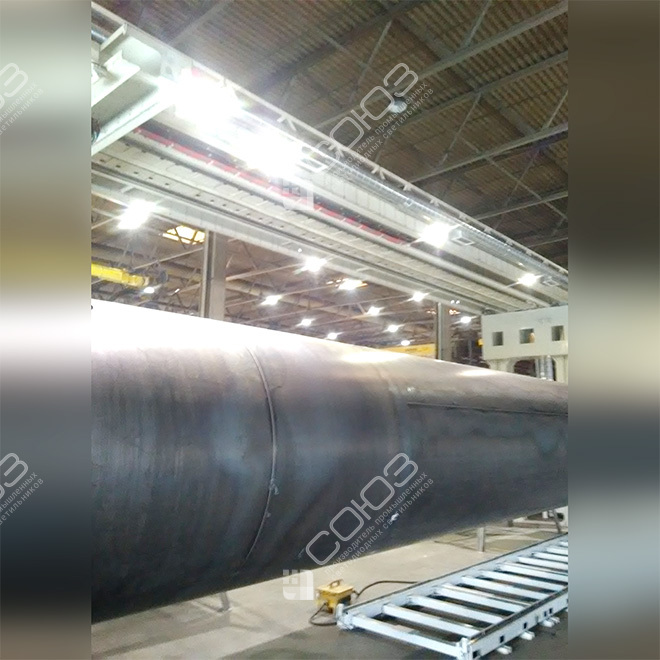

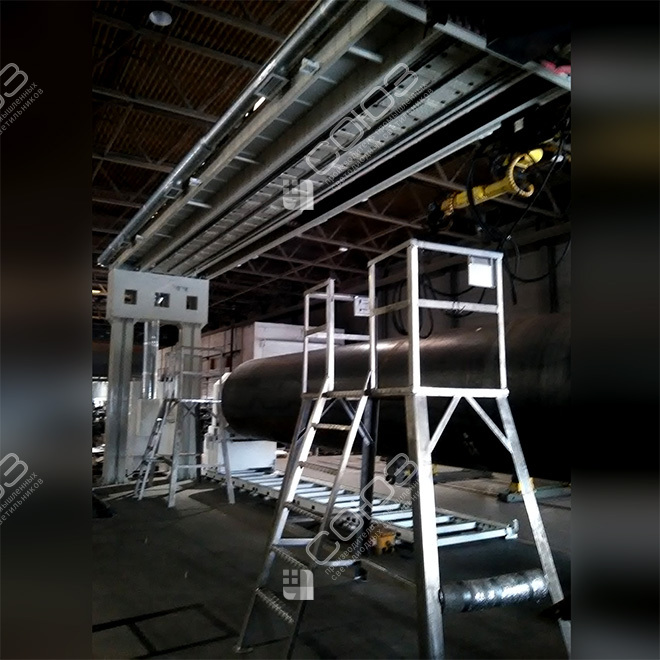

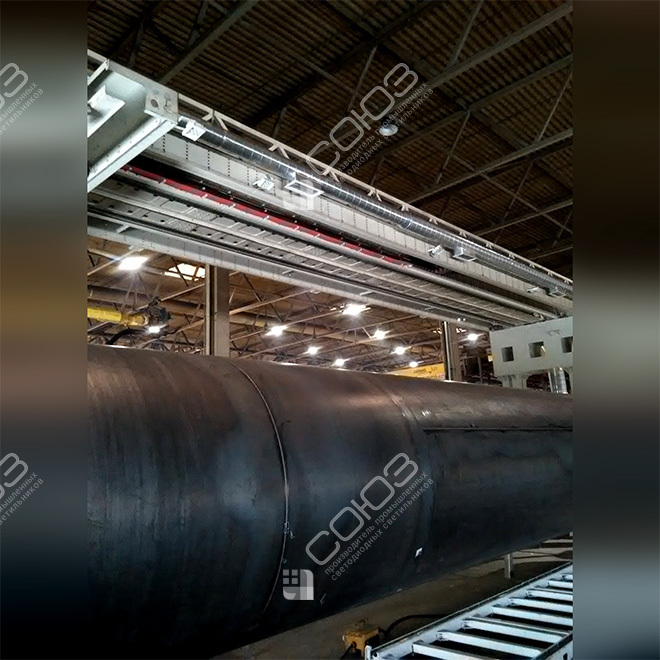

На фотографиях сварочного участка видны крупная цилиндрическая металлическая заготовка, технологическое оборудование и рабочая площадка со ступенями. Светильники расположены рядом с конструкциями над изделием. Такое местное освещение помогает направить поток туда, куда общий потолочный свет попадает под неудобным углом или частично перекрывается оборудованием. Особенно важно видеть поверхность при подготовке соединения и осмотре участка между операциями.

Для проекта указан СОЮЗ 23-20/2-67 с питанием 36 В переменного тока. Вторичная оптика формирует пучок 60°, световой поток этой модификации составляет 2 500 лм. На криволинейной металлической поверхности направление имеет большое значение: при изменении положения появляются яркие отражения и глубокие тени. Настройку оценивают со стороны работающего человека, проверяя участок в нескольких характерных положениях изделия и оснастки.

Что учитывать рядом со сварочной позицией

Подбор местного света под технологическую операцию

В разделе светильников на 36 В сравните исполнения с разной оптикой. Каталог низковольтных светильников поможет выбрать оборудование под доступное питание, а светильники для цеха — увязать местный свет с общим. Для расчёта нужны размеры изделия, расстояние до места крепления, положение оператора и описание операций, для которых требуется подсветка. Напряжение и род тока указывайте отдельно.

Посмотрите мобильное освещение сварочно-сборочного участка и освещение внутри резервуара. В этих примерах источник перемещается вместе с рабочей зоной. Здесь фотографии показывают размещение рядом со стационарным оборудованием: подход к креплению и трассе кабеля будет другим. Сравнение помогает выбрать не просто похожий светильник, а удобный способ подачи света в конкретной производственной обстановке.

Как проверить оптику и питание

Ориентиром для задания служат нормы освещённости с учётом выполняемой зрительной работы. IES-файлы используют для оценки распределения света, а разбор кривые силы света помогает сопоставить угол 60° с шириной нужного участка. Светильник не заменяет средства защиты при сварке; его задача — освещение рабочих поверхностей в предусмотренных технологией условиях. Уровни и направления проверяют для подготовки, сборки и осмотра отдельно.

Перед закупкой сверьте маркировку СОЮЗ: исполнение /2 отличается оптикой от /1. Через технический паспорт уточните подключение к сети 32–42 В AC; источник постоянного тока для этой модели не подходит. На готовом участке проверьте отражения, тени от приспособлений и доступ для очистки экрана. По мере загрязнения или изменения положения оснастки полезно возвращаться к оценке освещения, сохраняя видимость именно нужной поверхности.

Изготовление и поддержка

Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
