Освещение участка ОТК на бруситовом руднике — СОЮЗ 100 Вт
На участке ОТК бруситового рудника применены СОЮЗ 24-100/1-67 мощностью 100 Вт. Десять фотографий показывают приборы, наружную рабочую площадку и освещение объекта в разное время суток.
Проект реализован на светильниках:
Решение на объекте
Рабочий свет на наружном участке контроля

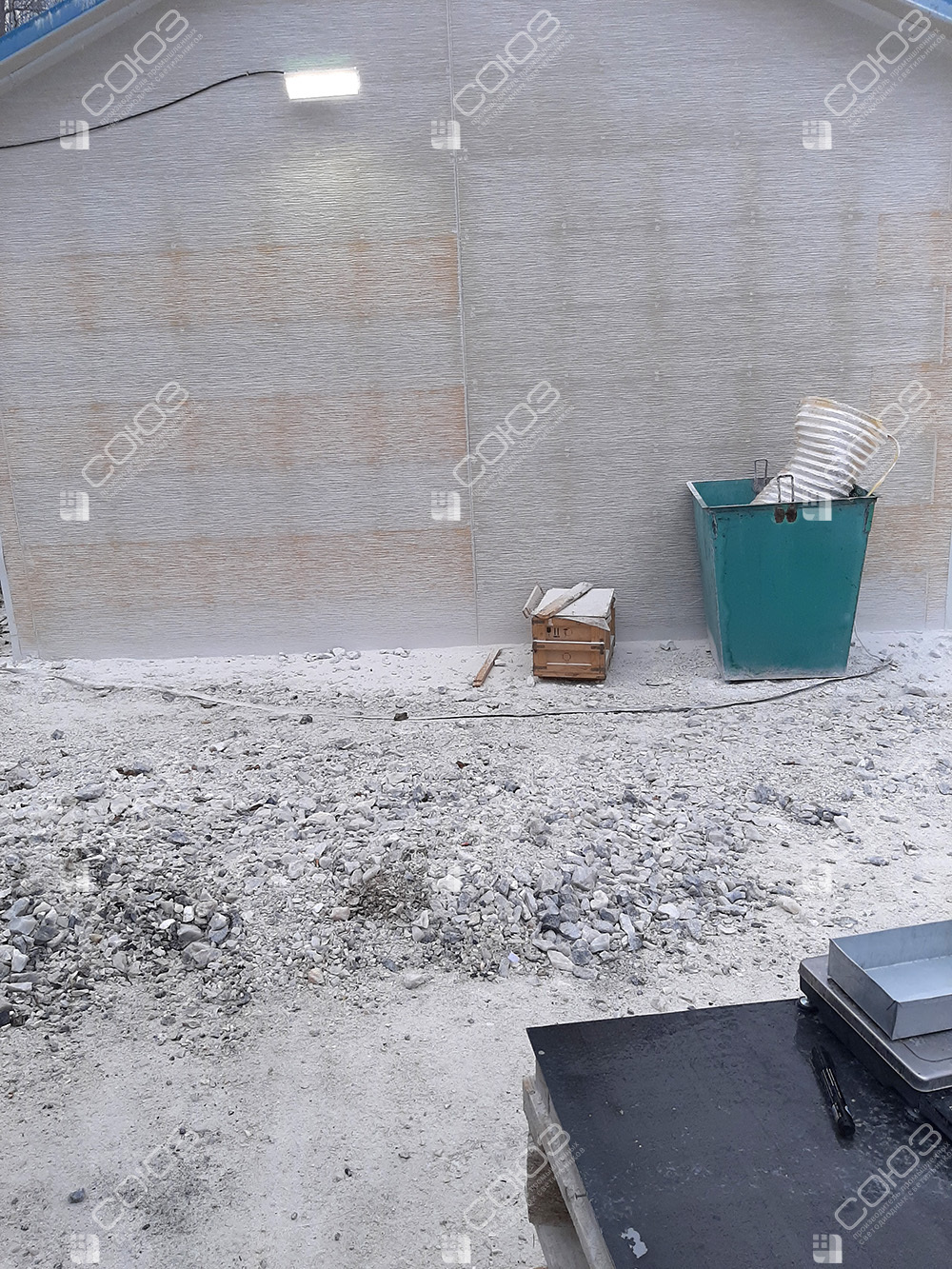

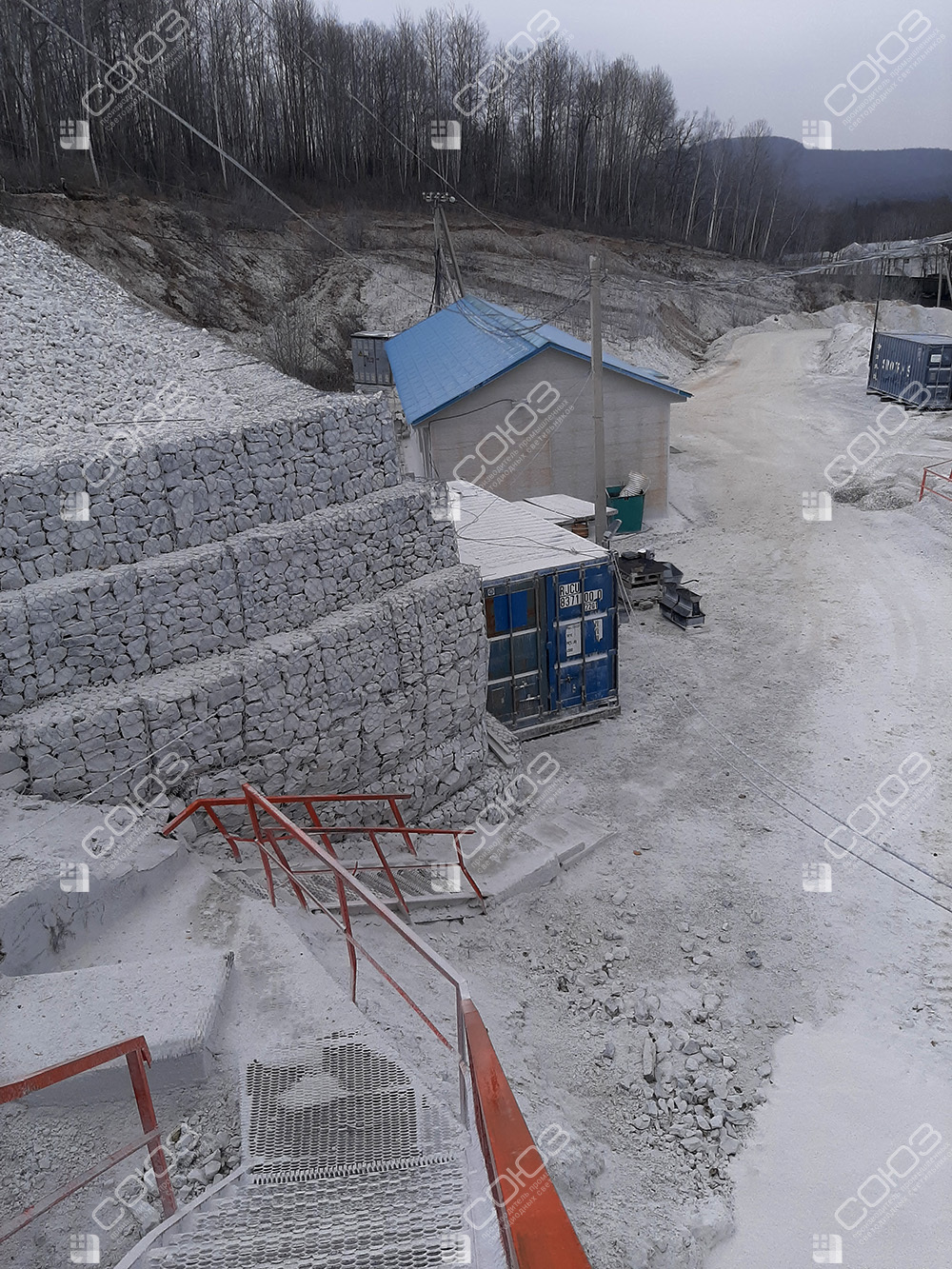

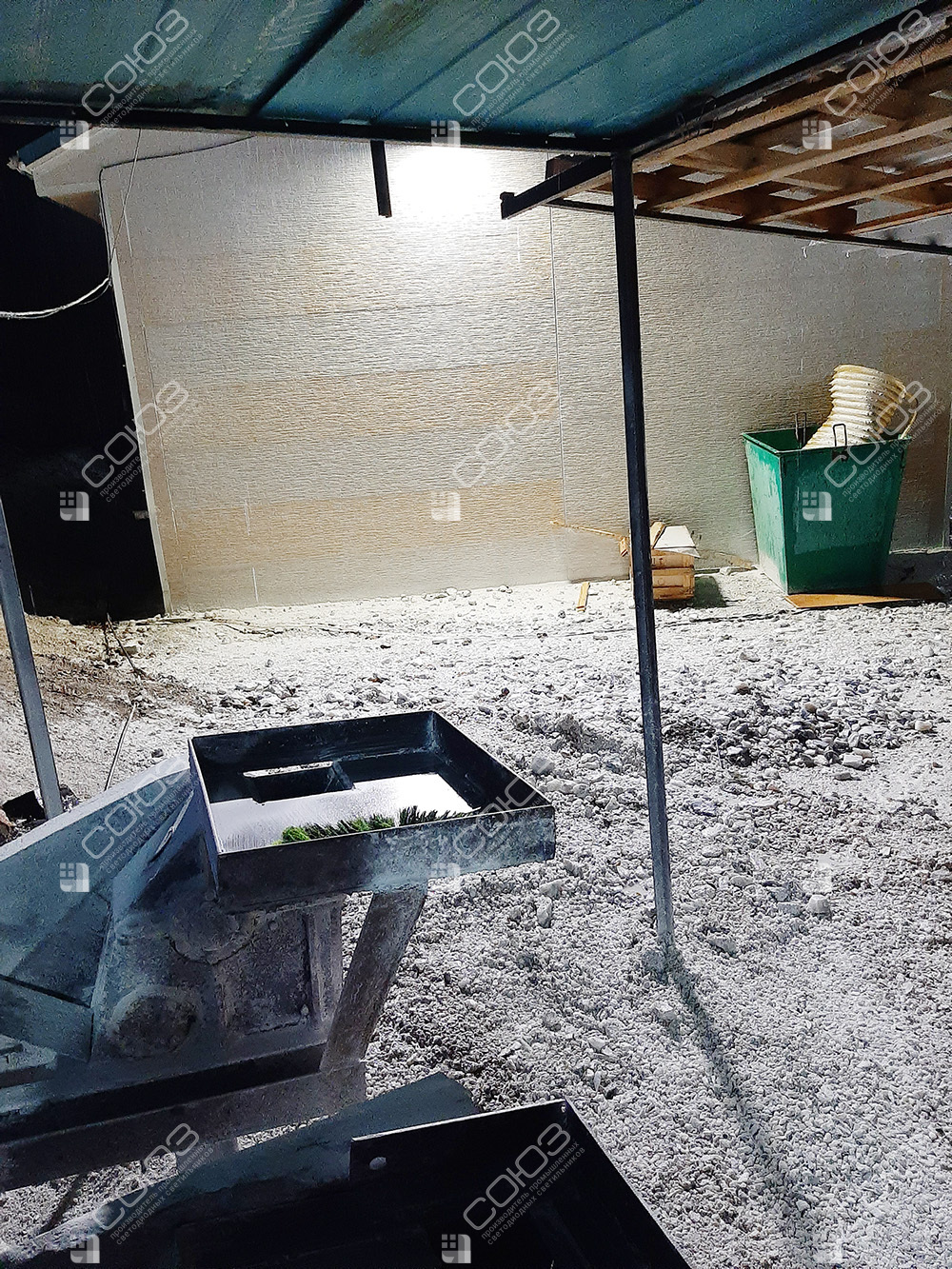

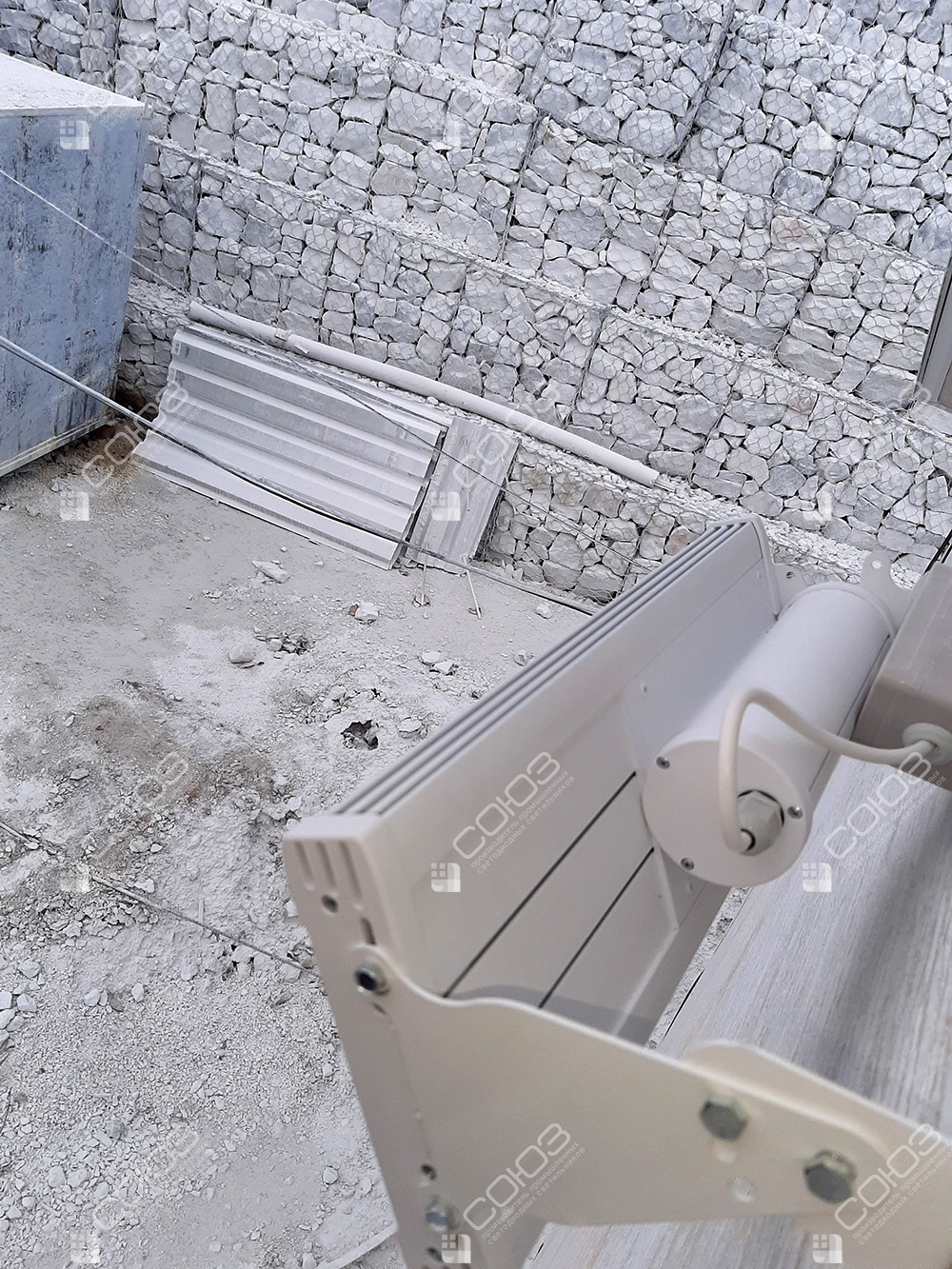

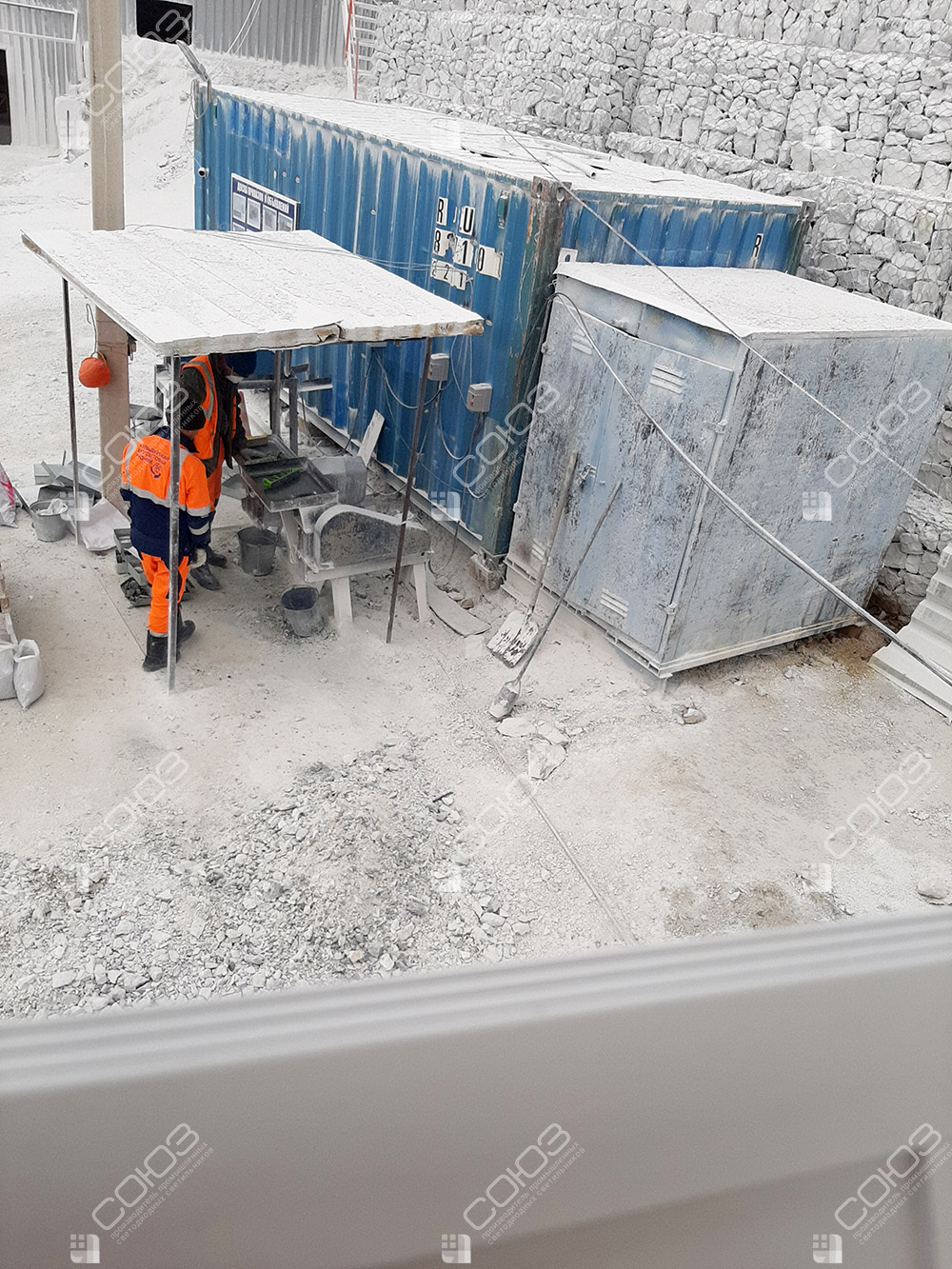

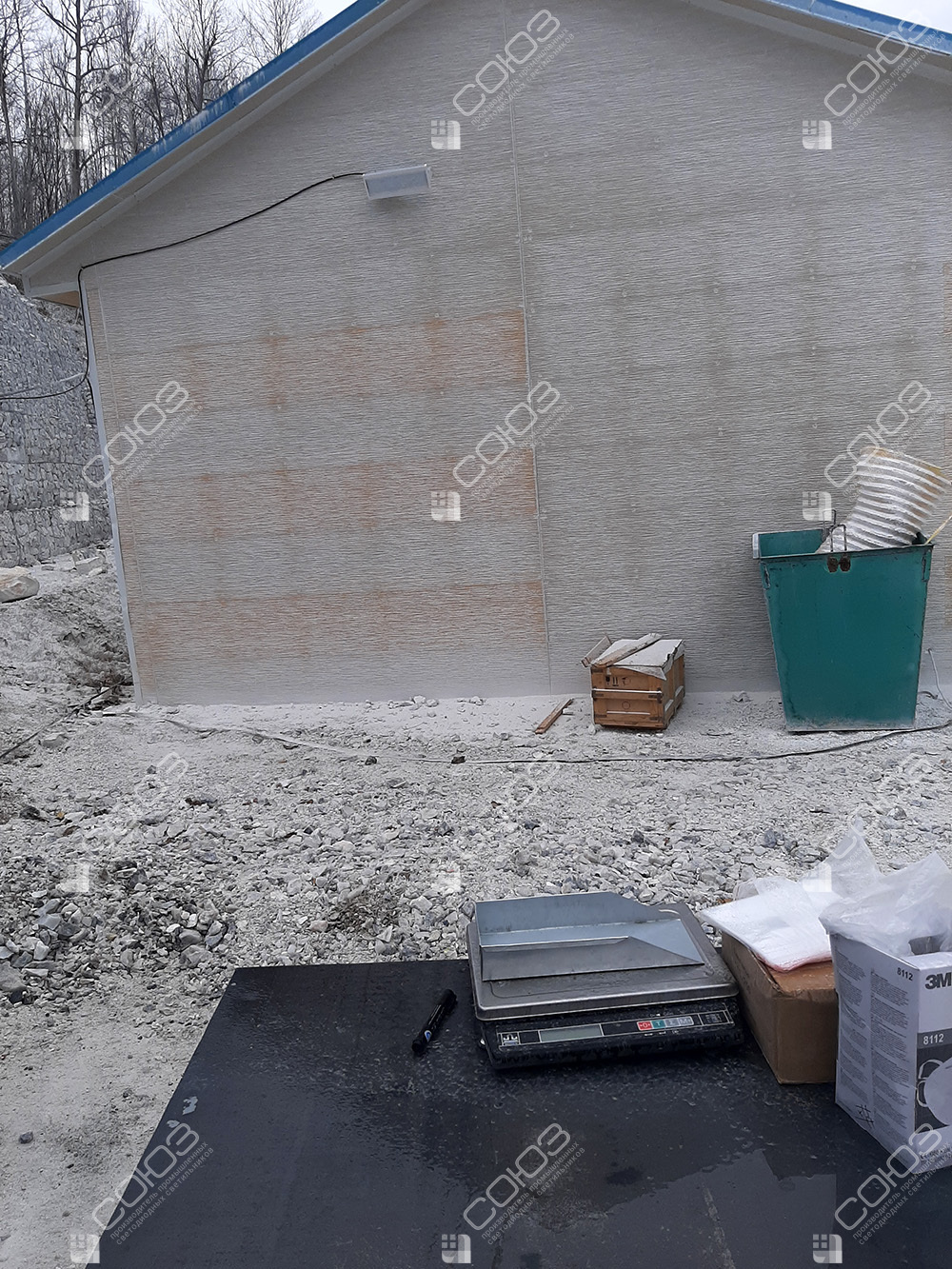

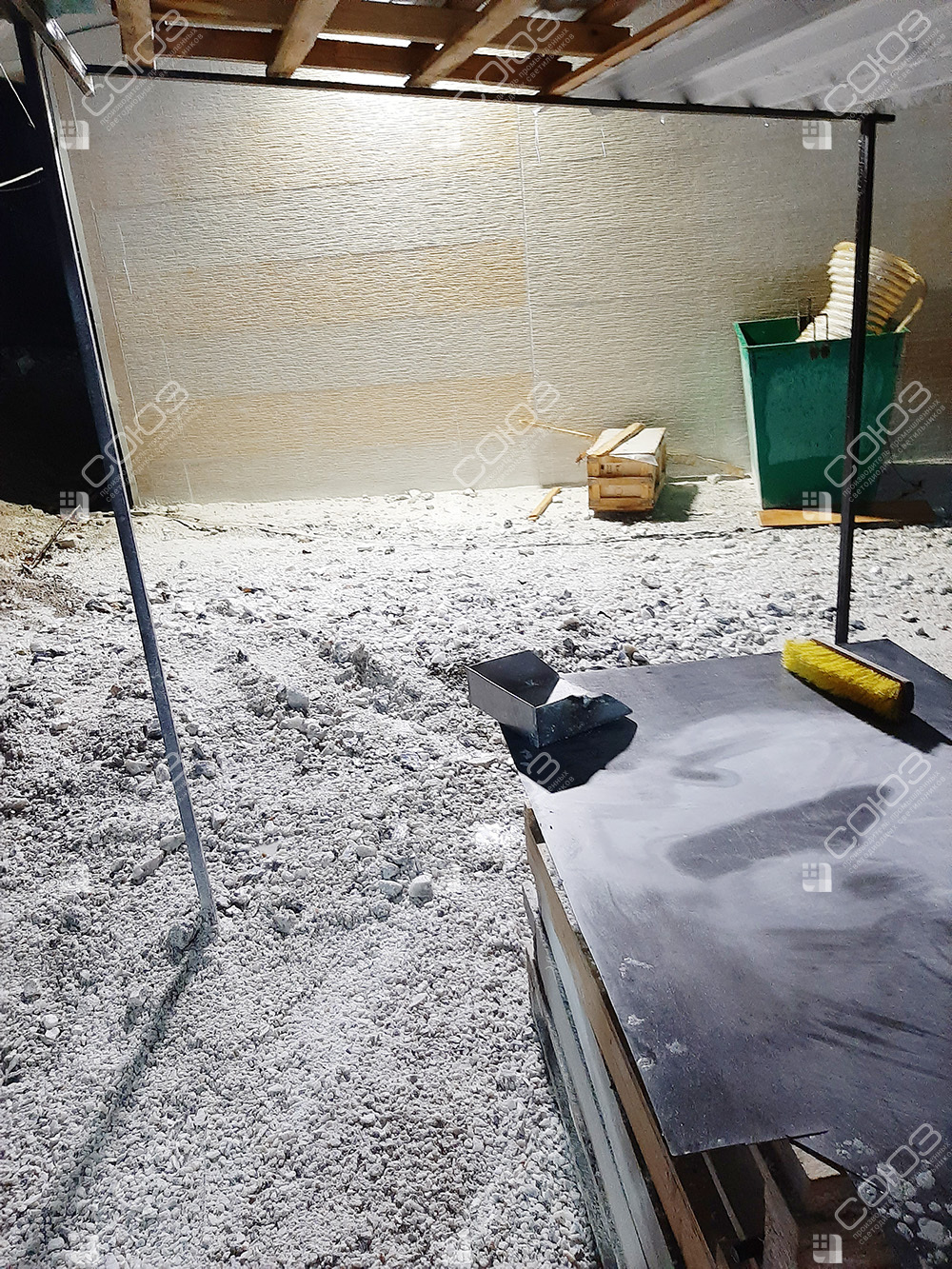

В галерее есть крупный план светильника и виды наружной площадки рядом с производственными конструкциями. Участок ОТК на руднике объединяет две задачи: перемещение по территории и работу с объектом контроля. Для них могут требоваться разные поверхности оценки. Свет на грунте или настиле не показывает автоматически, насколько хорошо видна деталь, образец либо маркировка в рабочем положении.

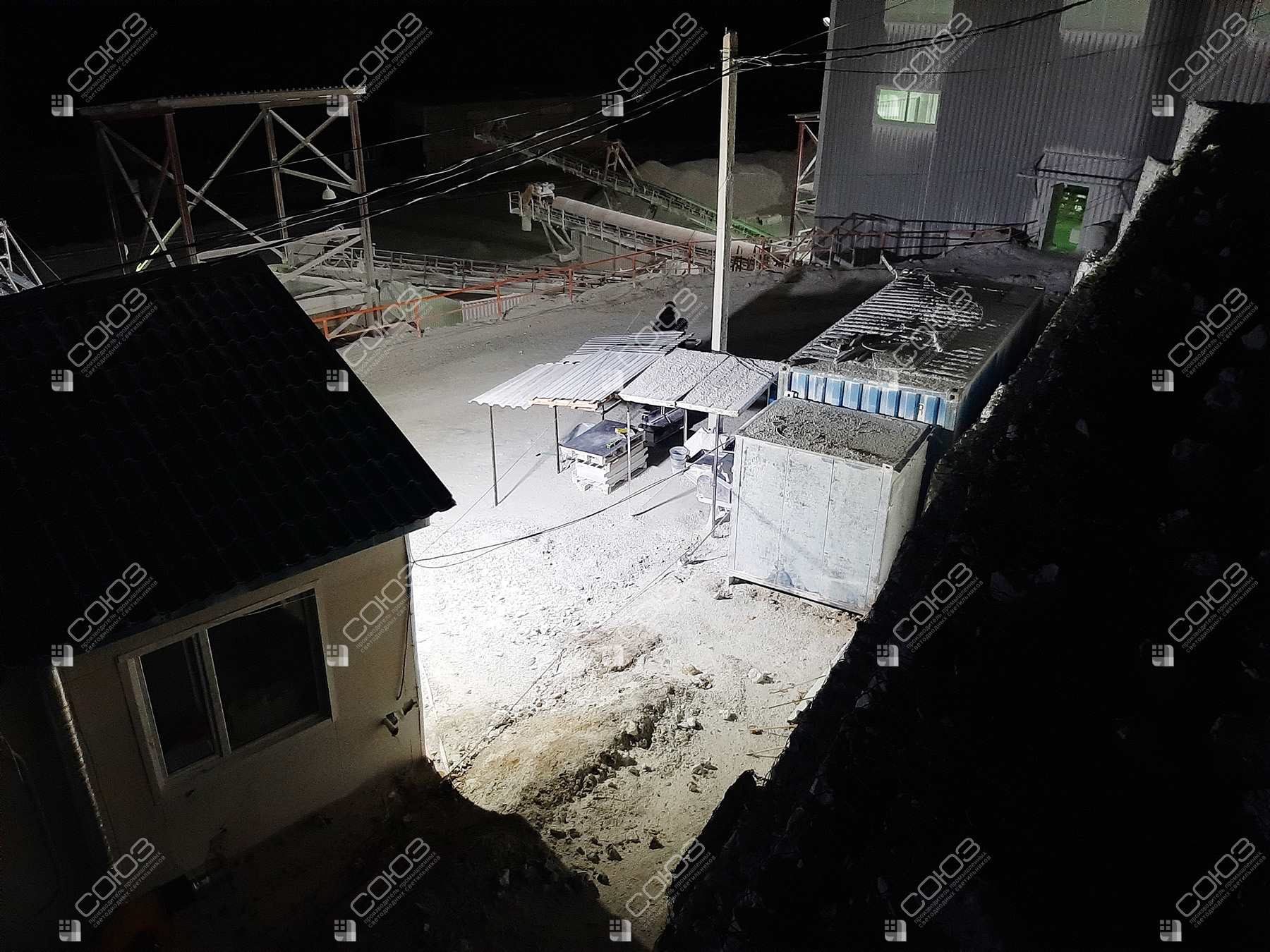

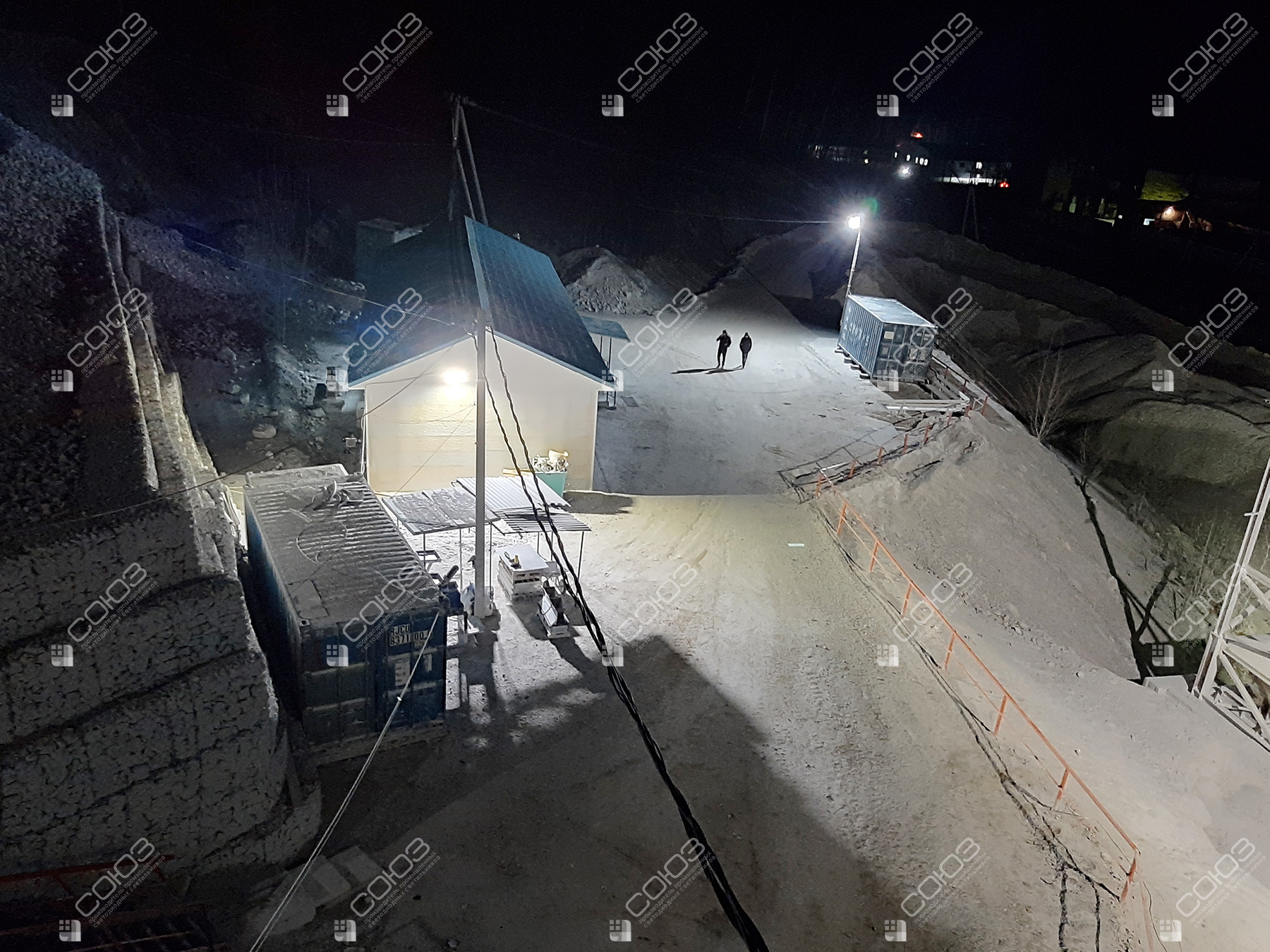

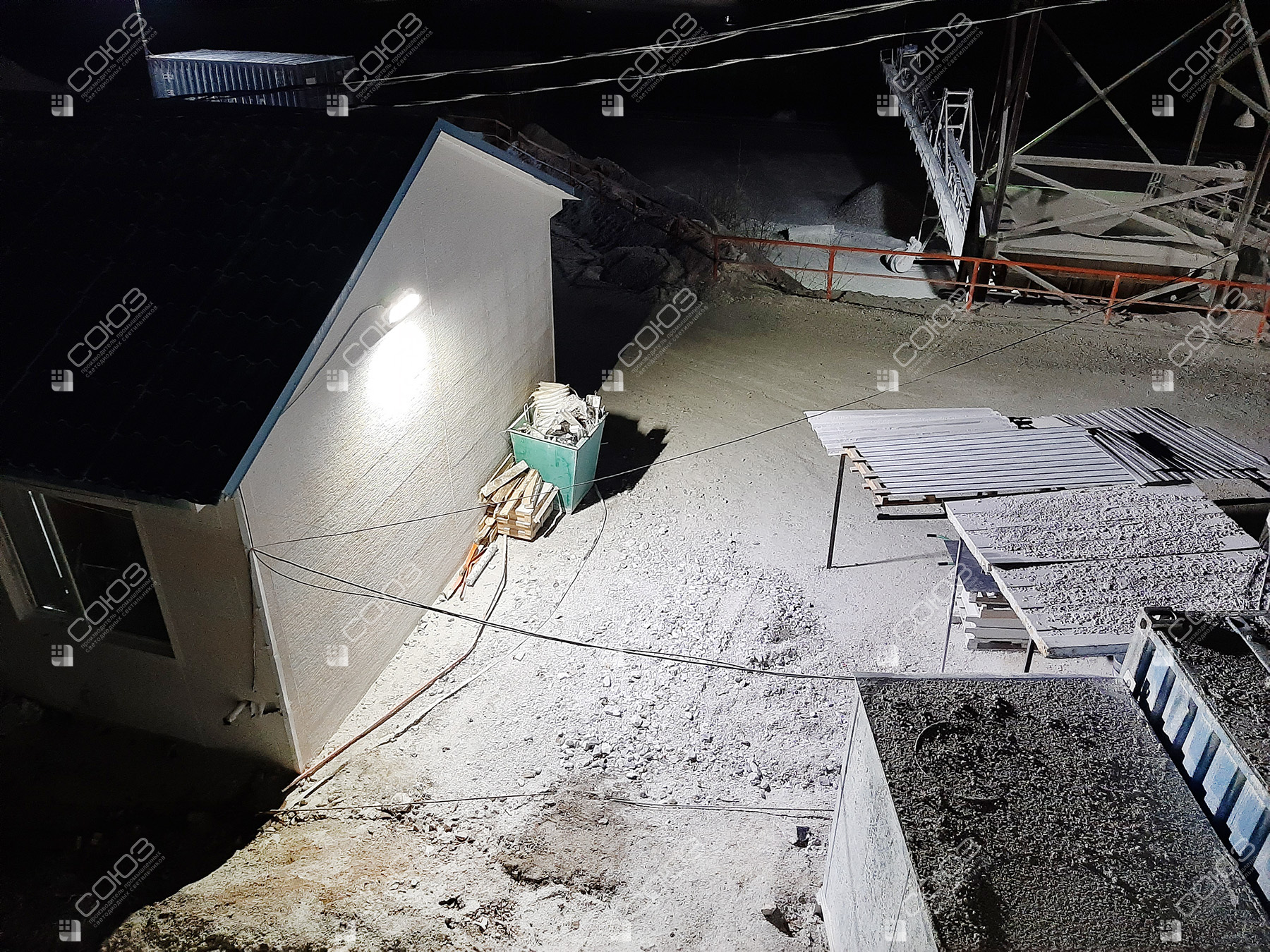

В проекте используется промышленная накладная модель 100 Вт с широким распределением 120°. Для аналогичного участка её расположение выбирают по высоте рабочей зоны и доступному основанию. Важно учитывать затенение от оборудования, движение транспорта и изменение заполнения площадки. Условия контроля уточняют отдельно: общий вид освещённого участка на ночном снимке не заменяет требований к конкретной операции и положению наблюдателя.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность или подвес; регулировка корпуса ±30°. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что учитывать на наружном ОТК
Рабочие плоскости
Отдельно отмечают поверхность контроля и пути подхода. Их высота и ориентация могут отличаться, поэтому расчёт не ограничивают одной плоскостью земли.
Монтаж серии 24
Модель крепится на горизонтальную поверхность или подвес, с регулировкой корпуса ±30°. Подбирают подходящее основание в пределах этих возможностей.
Пыль и доступ
Рядом с минеральным сырьём заранее продумывают обслуживание. Загрязнение экрана влияет на поступление света, поэтому доступ к очистке нужен в схеме монтажа.
Данные для подбора освещения участка рудника
Пришлите план площадки, расположение оборудования и фотографии рабочих мест. Опишите, что контролируют, где находится человек и на какой высоте расположен объект наблюдения. Отметьте маршруты транспорта, возможные препятствия и основания для светильников. Требования к конкретной среде эксплуатации согласуют по проекту.
Изучите накладные промышленные модели, решения для карьеров и уличное освещение. Сравните дополнительный свет на участке ОТК в цехе и освещение карьера с передвижных опор. Масштаб и условия этих объектов разные: для контрольной площадки важно совместить доступ к рабочей зоне с общим наружным освещением, а не переносить схему дальнего прожекторного света.
Расчёт для площадки и операции контроля
Нормы освещённости выбирают по назначению каждого участка. IES-файлы исполнения 24-100/1 позволяют проверить размещение, а кривые силы света объясняют распределение потока. Для контроля полезно задать реальную ориентацию поверхности и условия наблюдения; средняя освещённость территории описывает только часть задачи.
Проверьте маркировку СОЮЗ и технический паспорт, включая монтаж и допустимую температуру. Степень IP67 не означает взрывозащищённое исполнение и не заменяет оценки производственной среды. При согласовании схемы учитывают обслуживание, положение соседних объектов и изменения площадки при работе. Фотографии днём помогают увидеть препятствия, которые на ночном общем плане могут быть менее заметны.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение для вашего наружного ОТК
Передайте фотографии площадки и описание контрольной операции. Поможем выбрать светильники и проверить освещение рабочих поверхностей, подходов и прилегающей территории.
