Освещение карьера прожекторами 210 Вт на передвижных опорах
В карьере используются СОЮЗ 23-210/3-67, 210 Вт, 25° на передвижных высоких опорах. На 34 фотографиях показаны мачты, направления прожекторов и рабочие участки днём и ночью.
Проект реализован на светильниках:
Решение на объекте
Освещение перемещается вместе с фронтом горных работ
По мере развития выработки меняются рабочие горизонты, положение техники и маршруты движения. Здесь прожекторы установлены группами на передвижных опорах: точку освещения можно переносить ближе к актуальному участку. Узкая оптика направляет поток на выбранные уступы, площадки и технологические проезды с высокой точки монтажа.

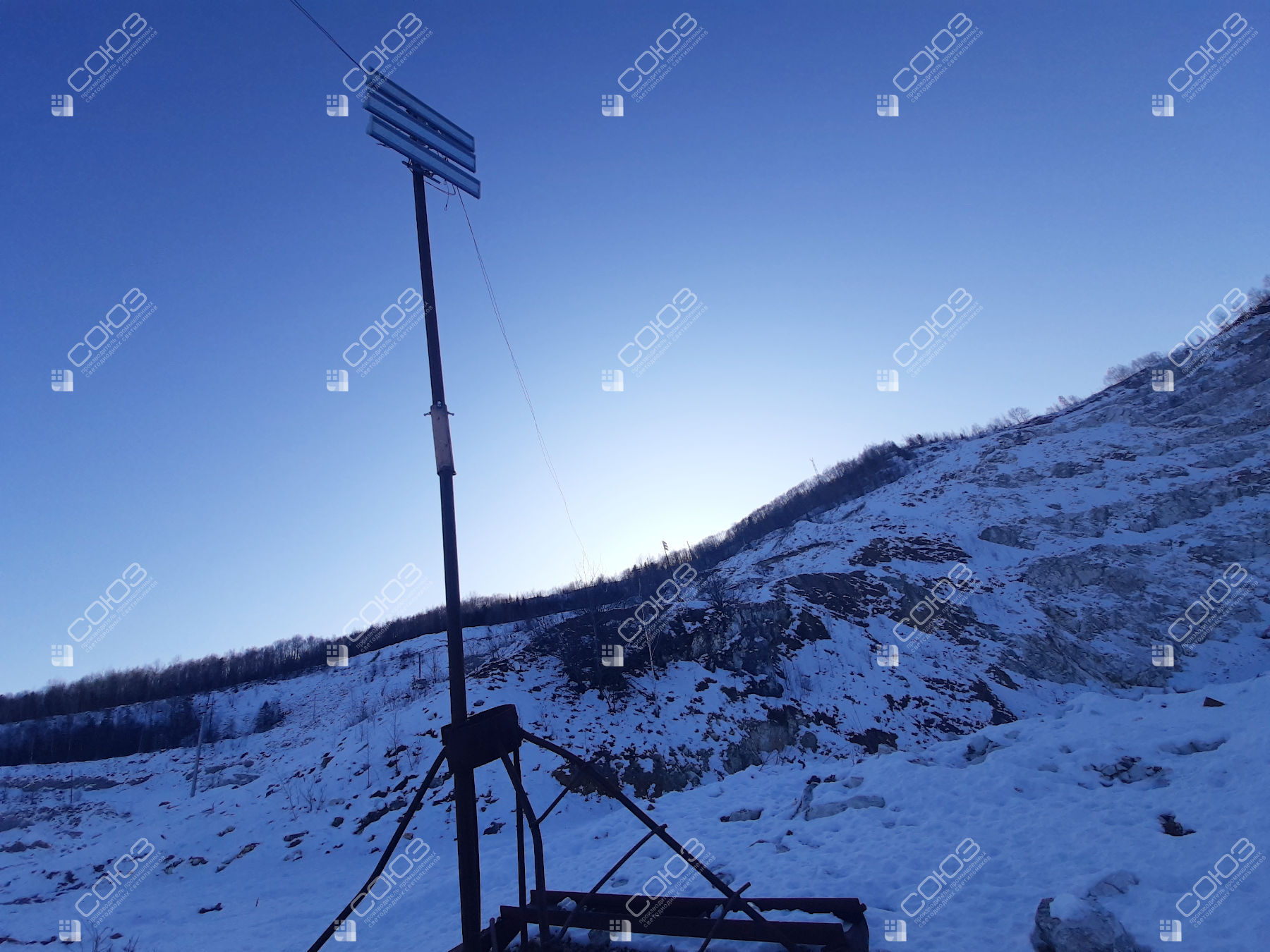

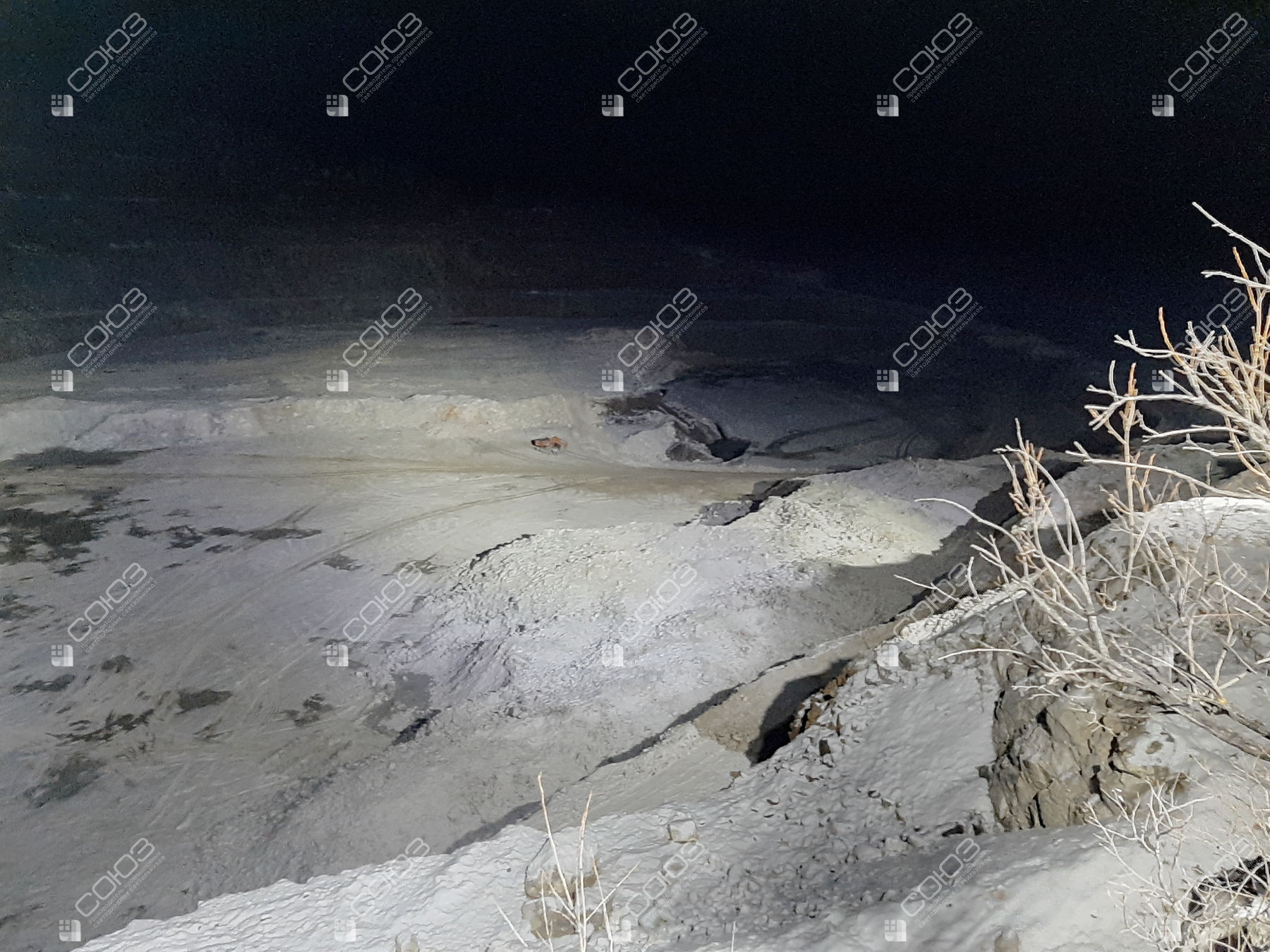

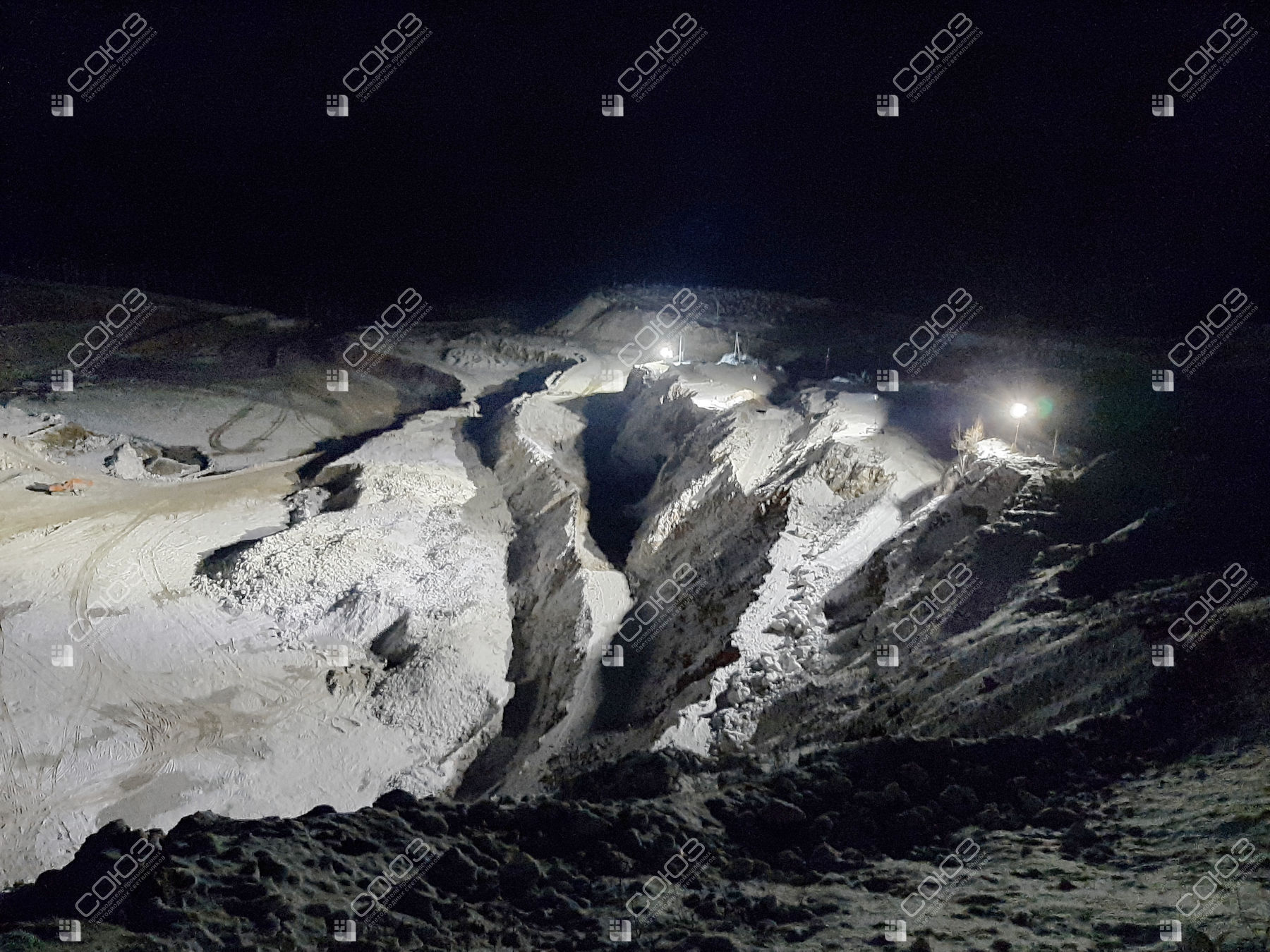

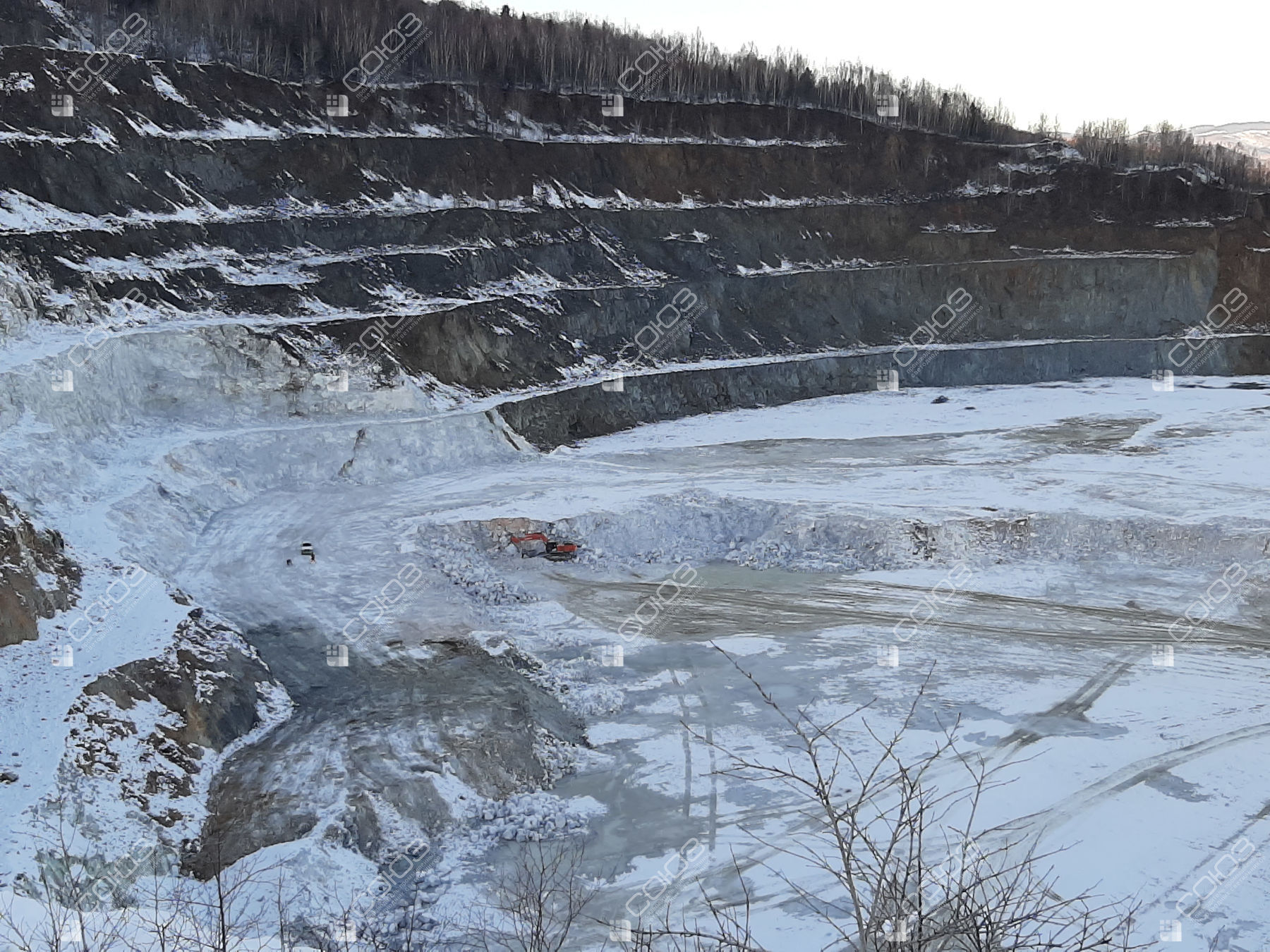

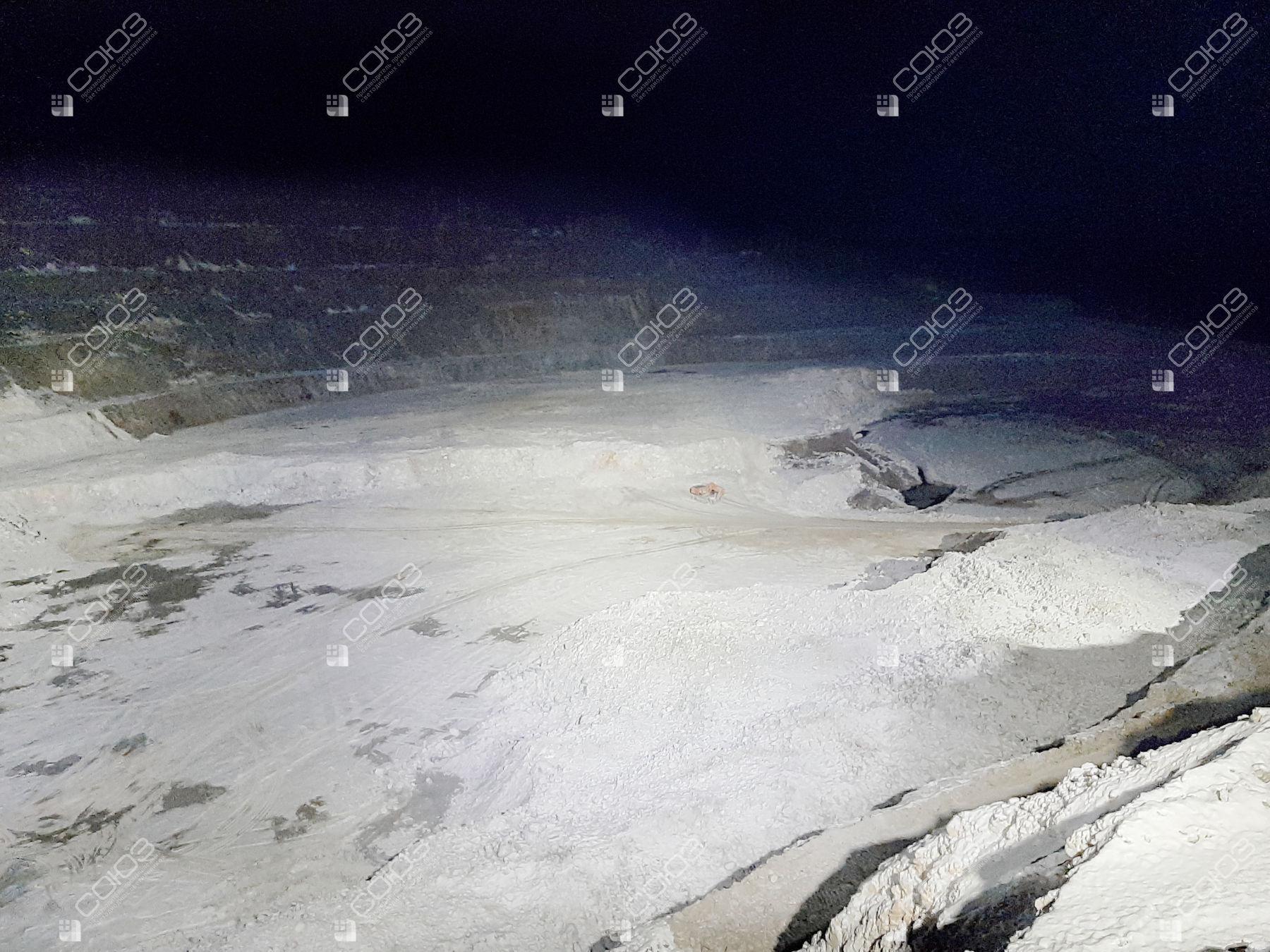

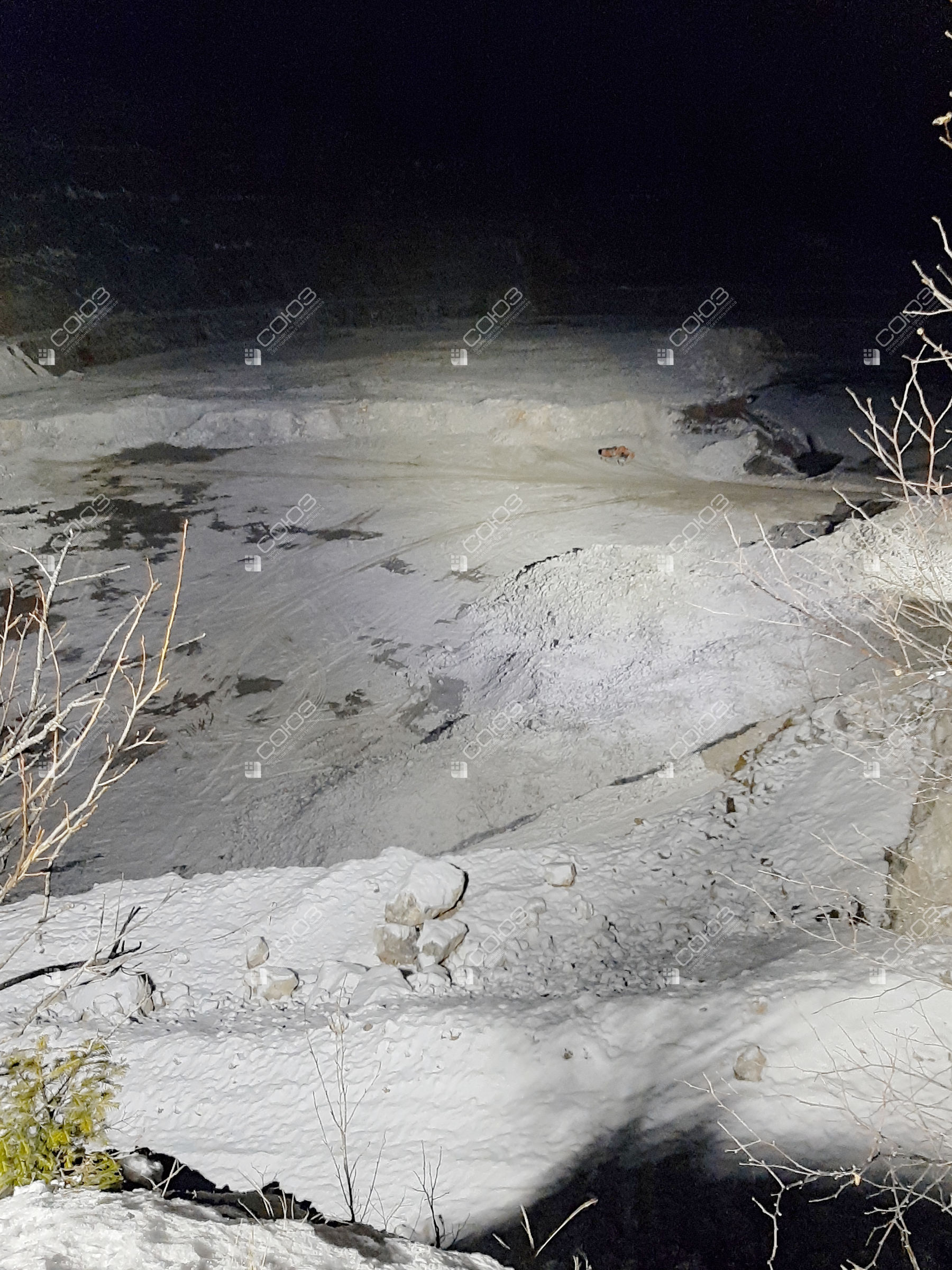

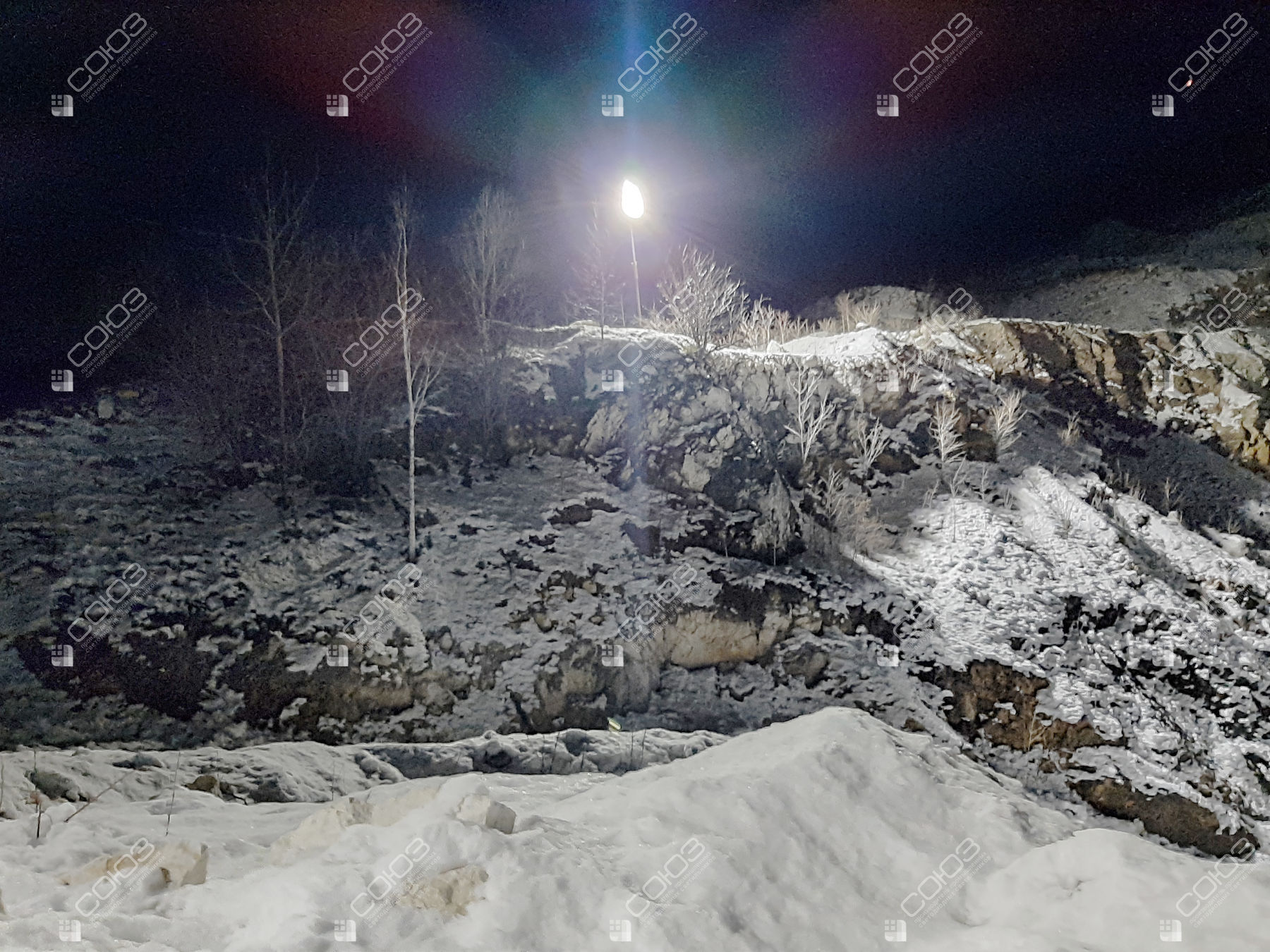

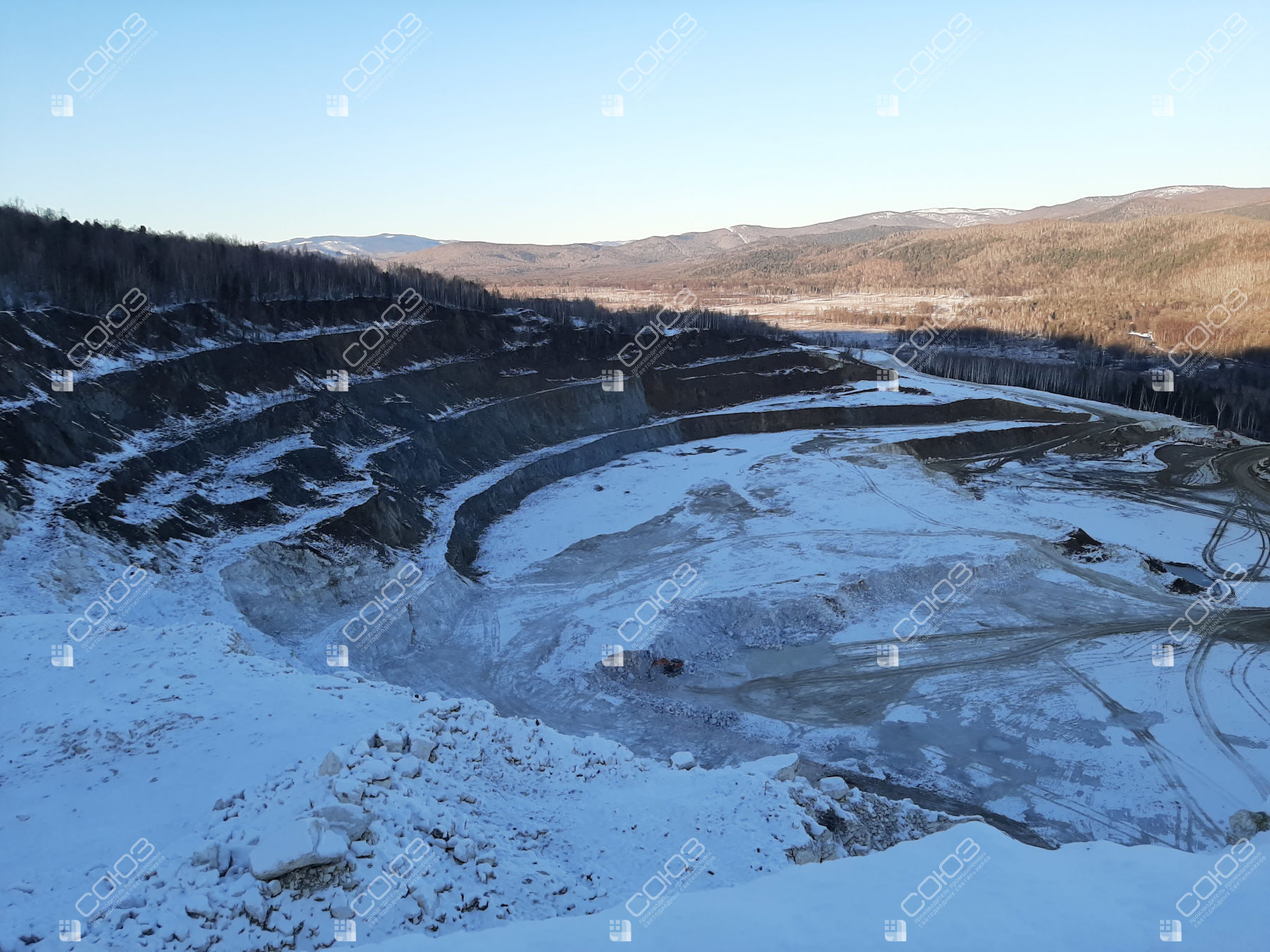

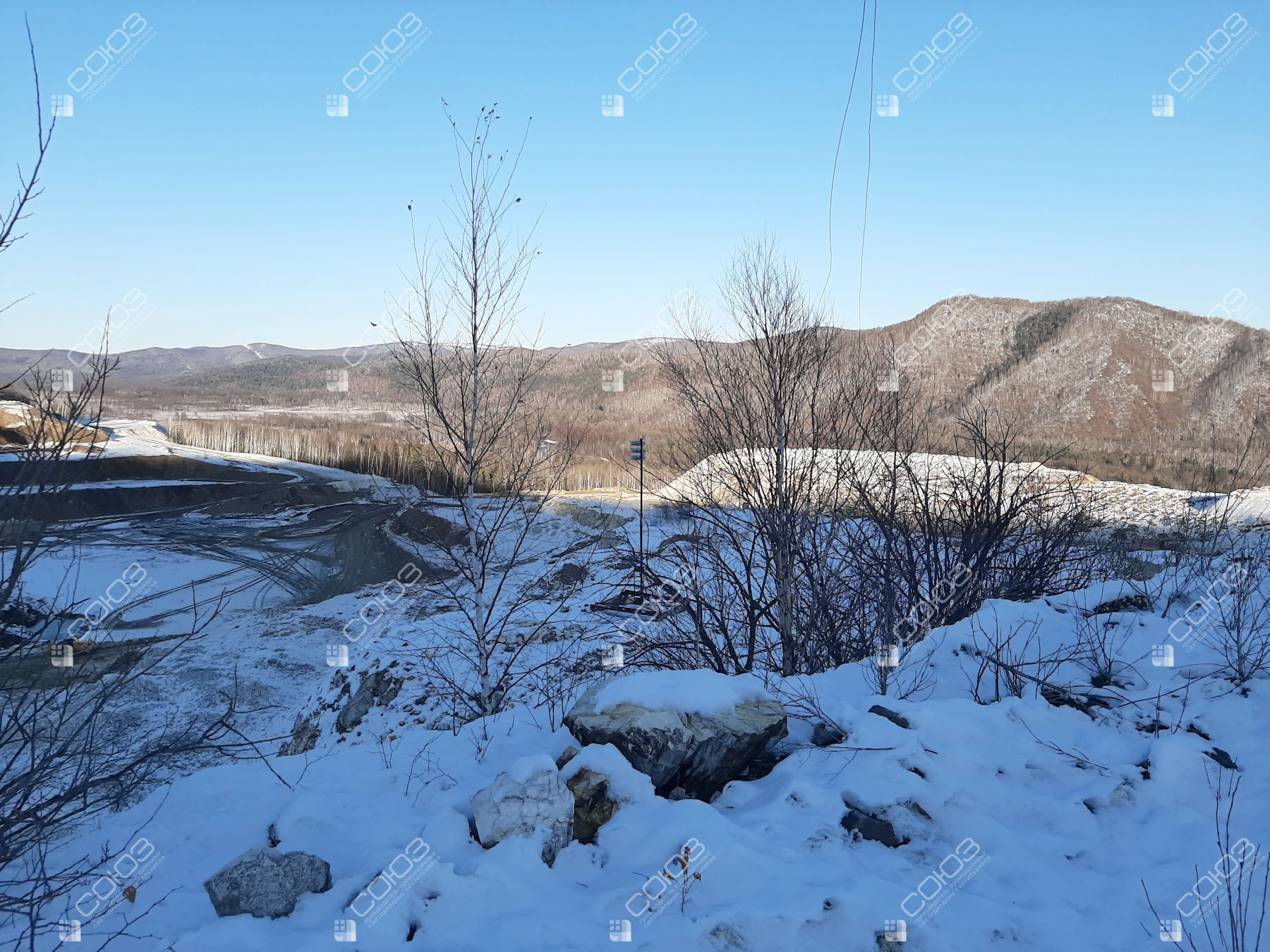

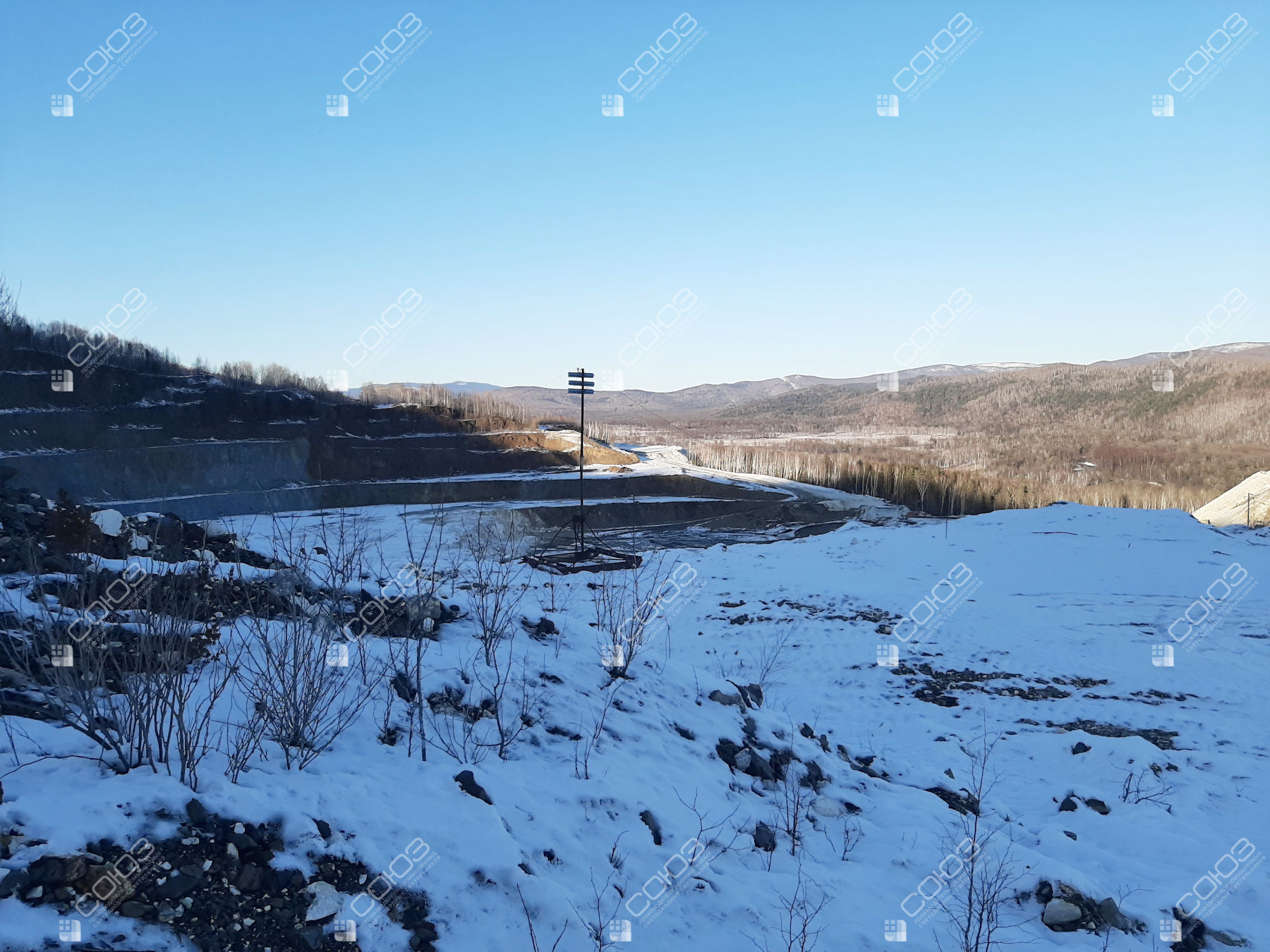

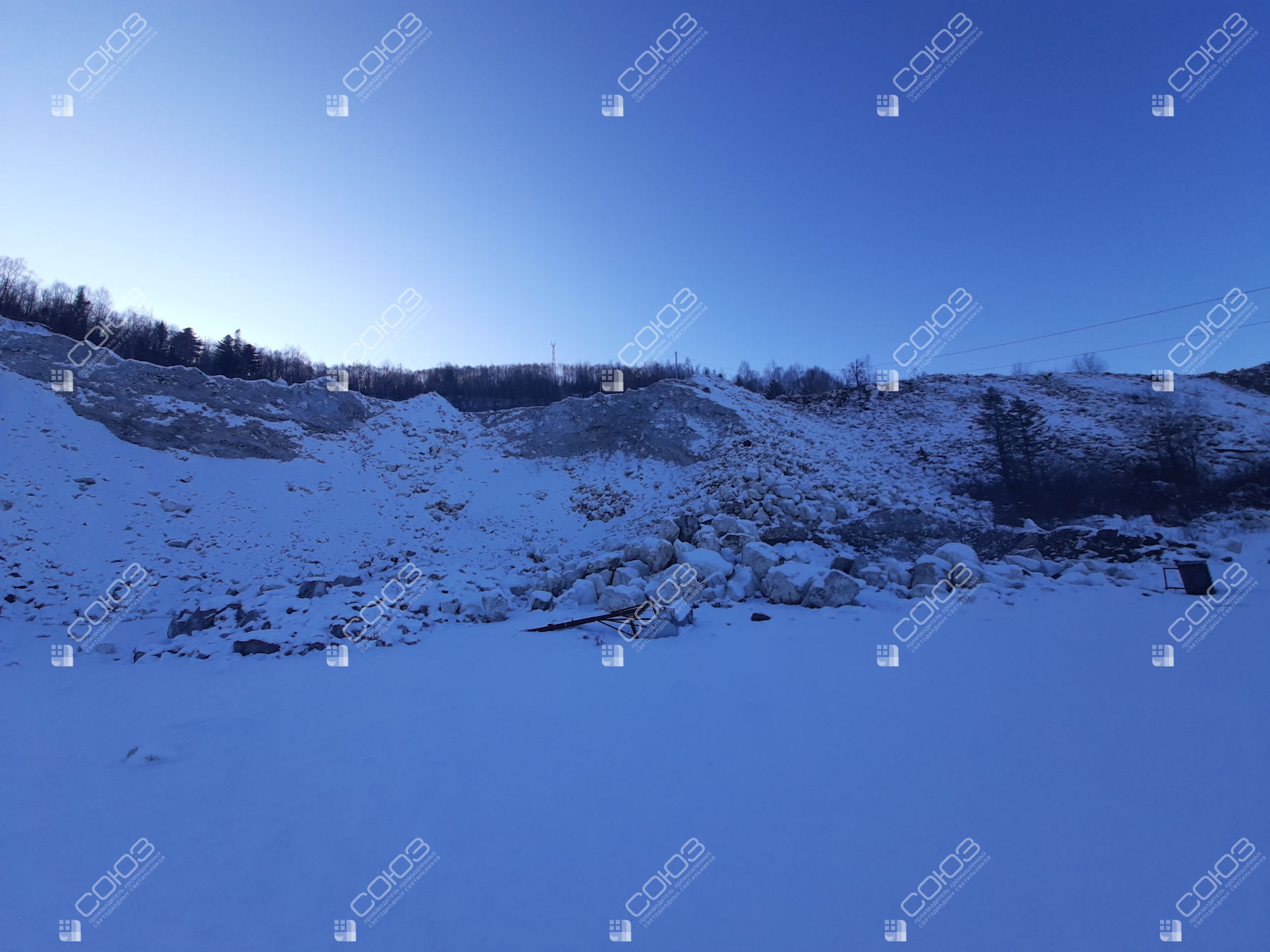

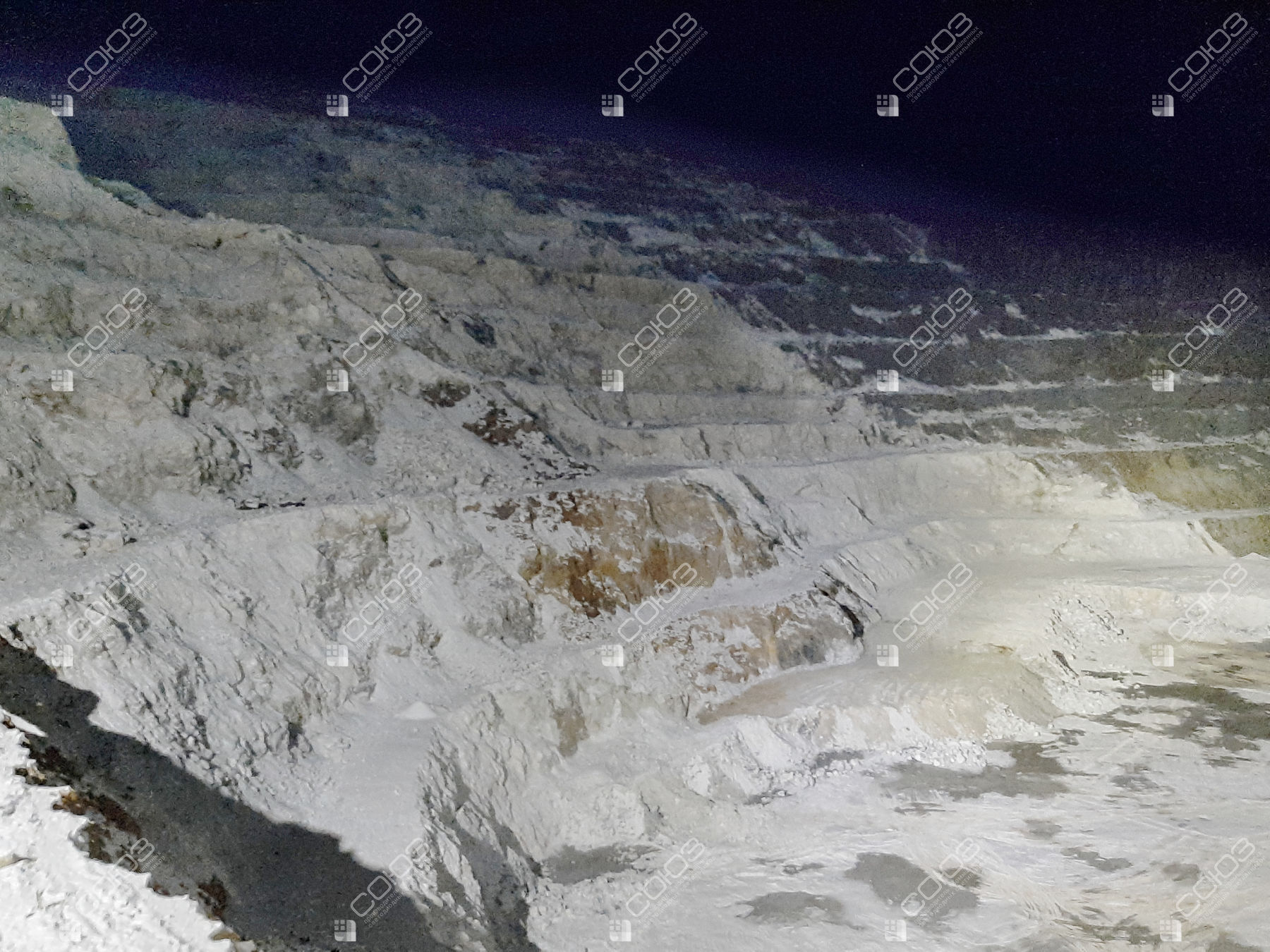

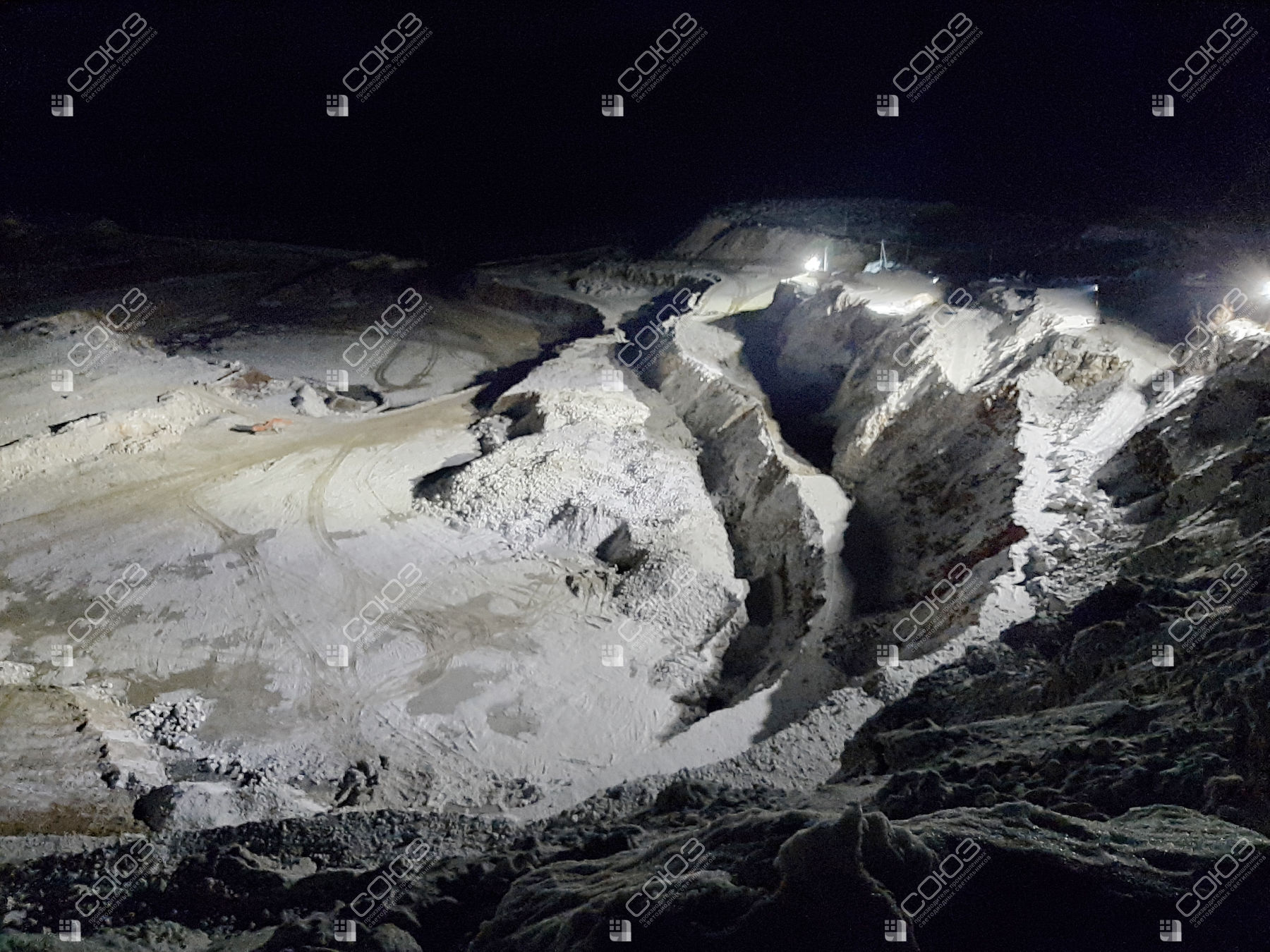

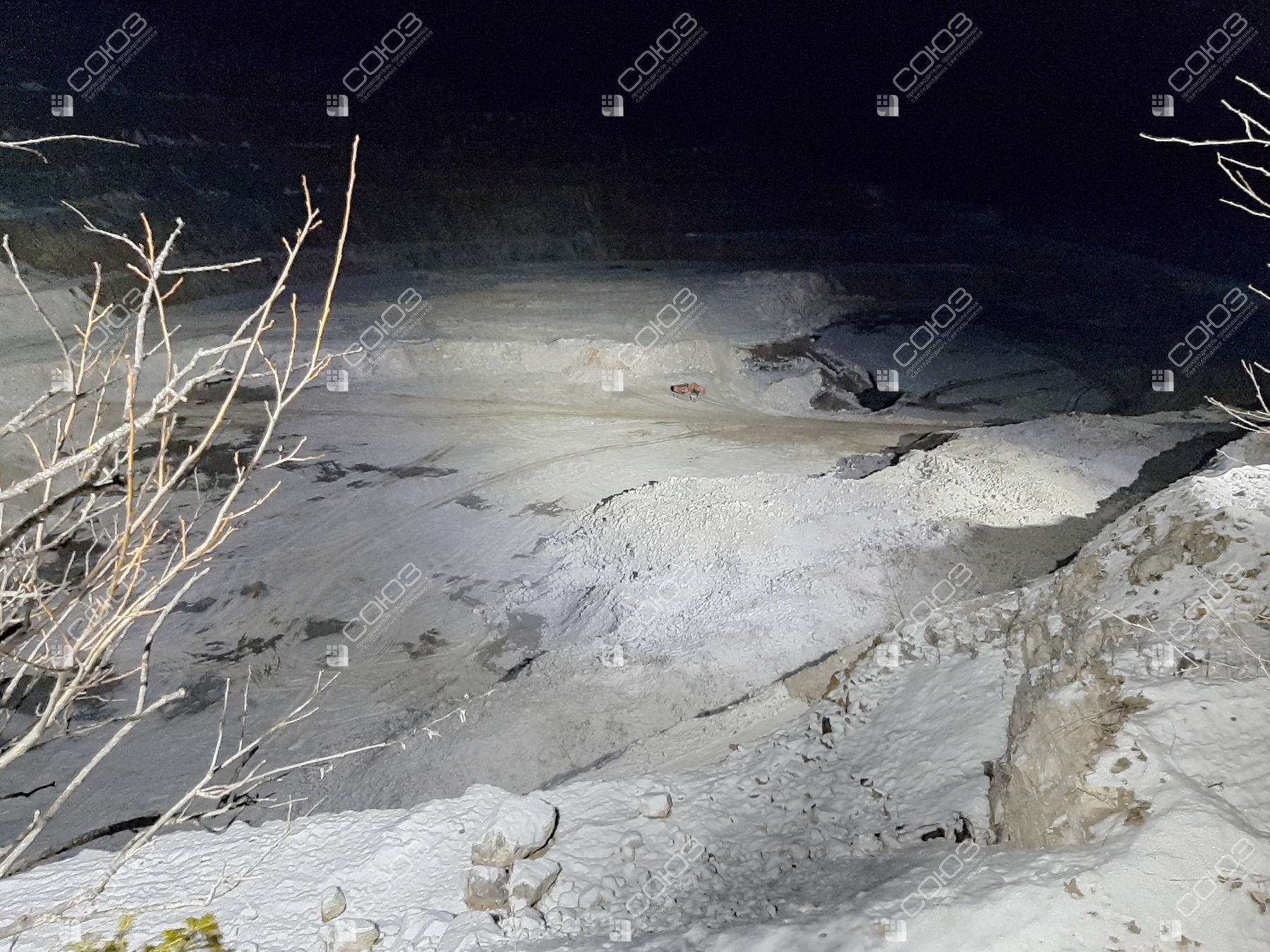

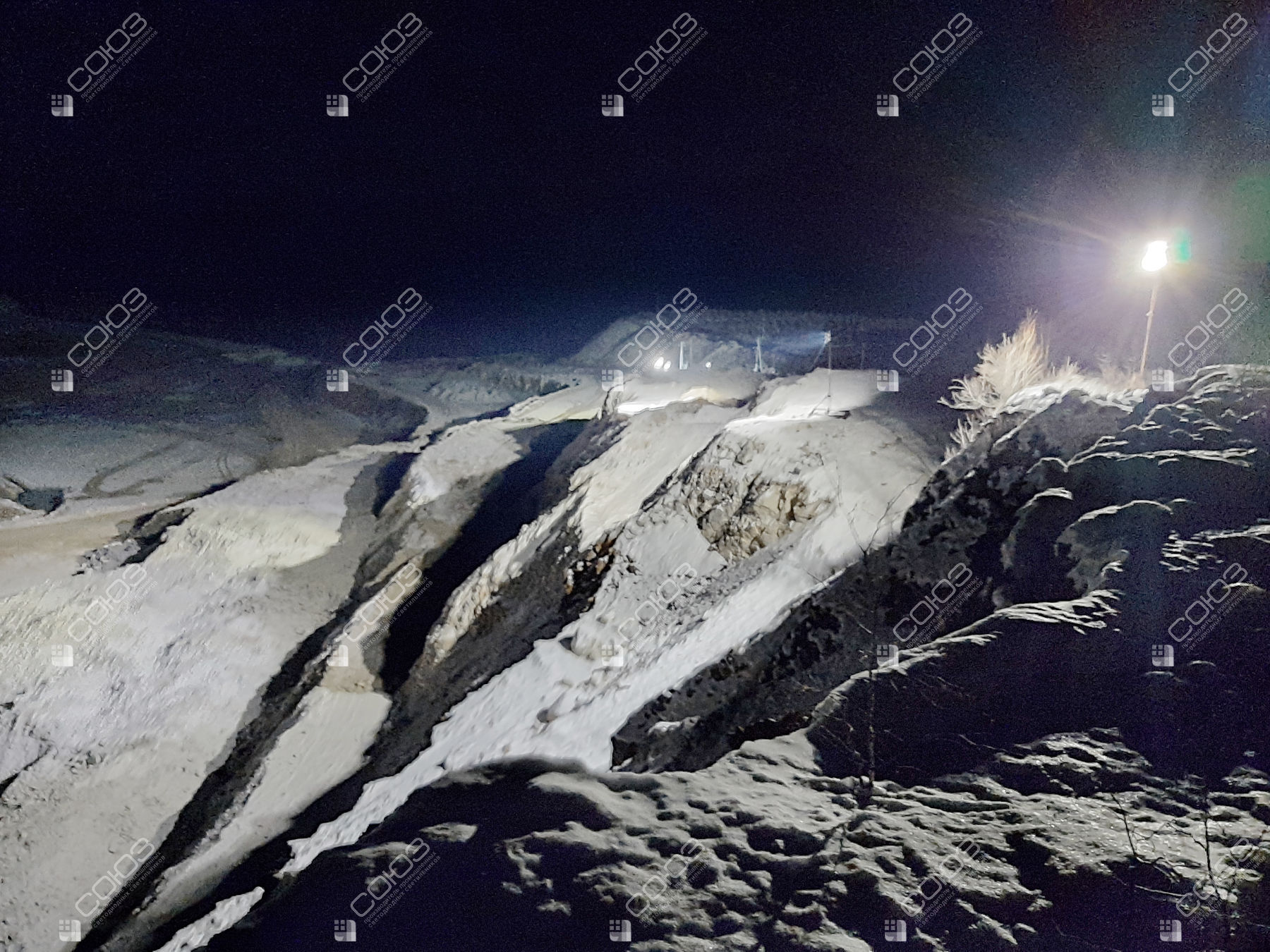

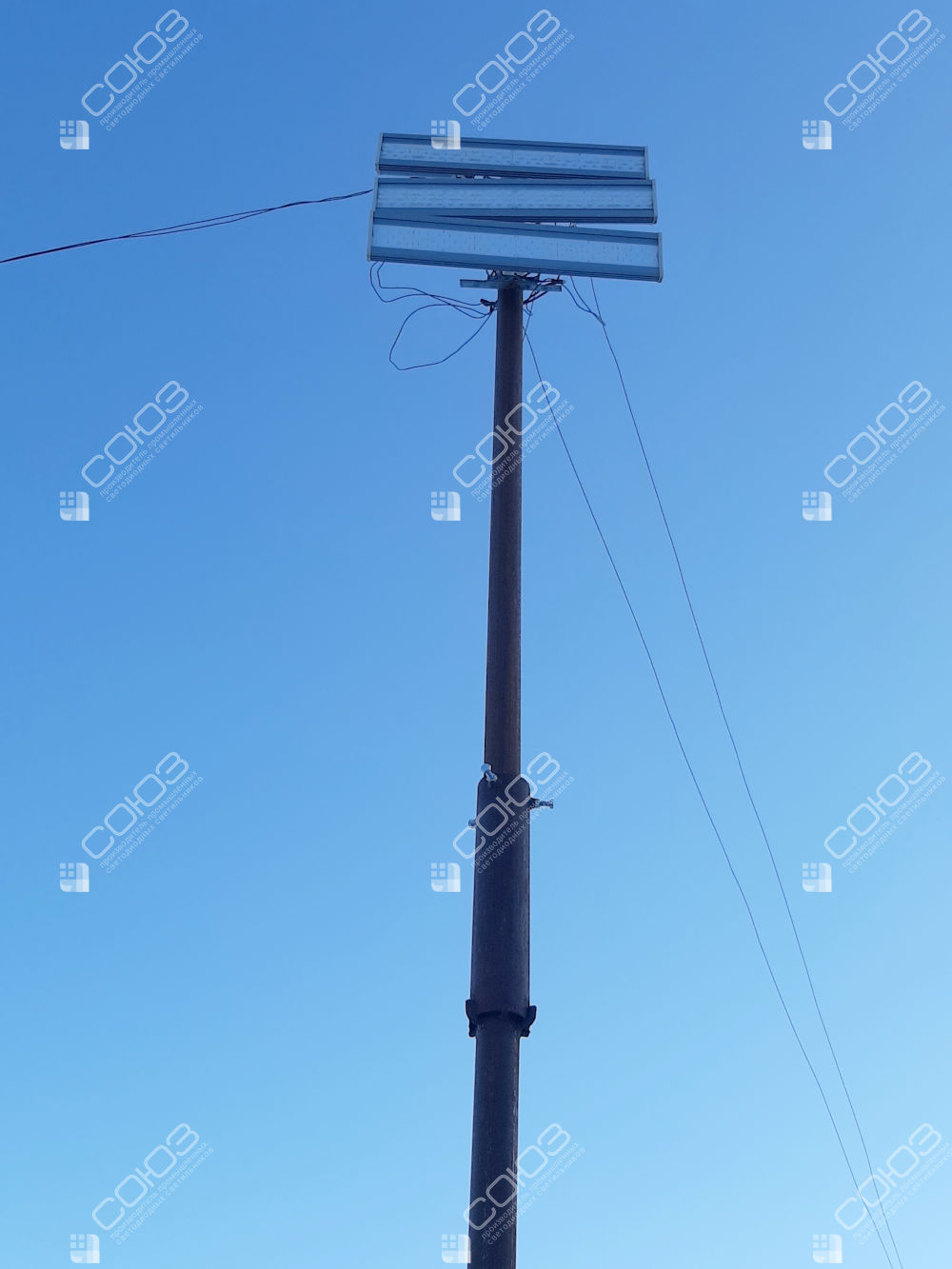

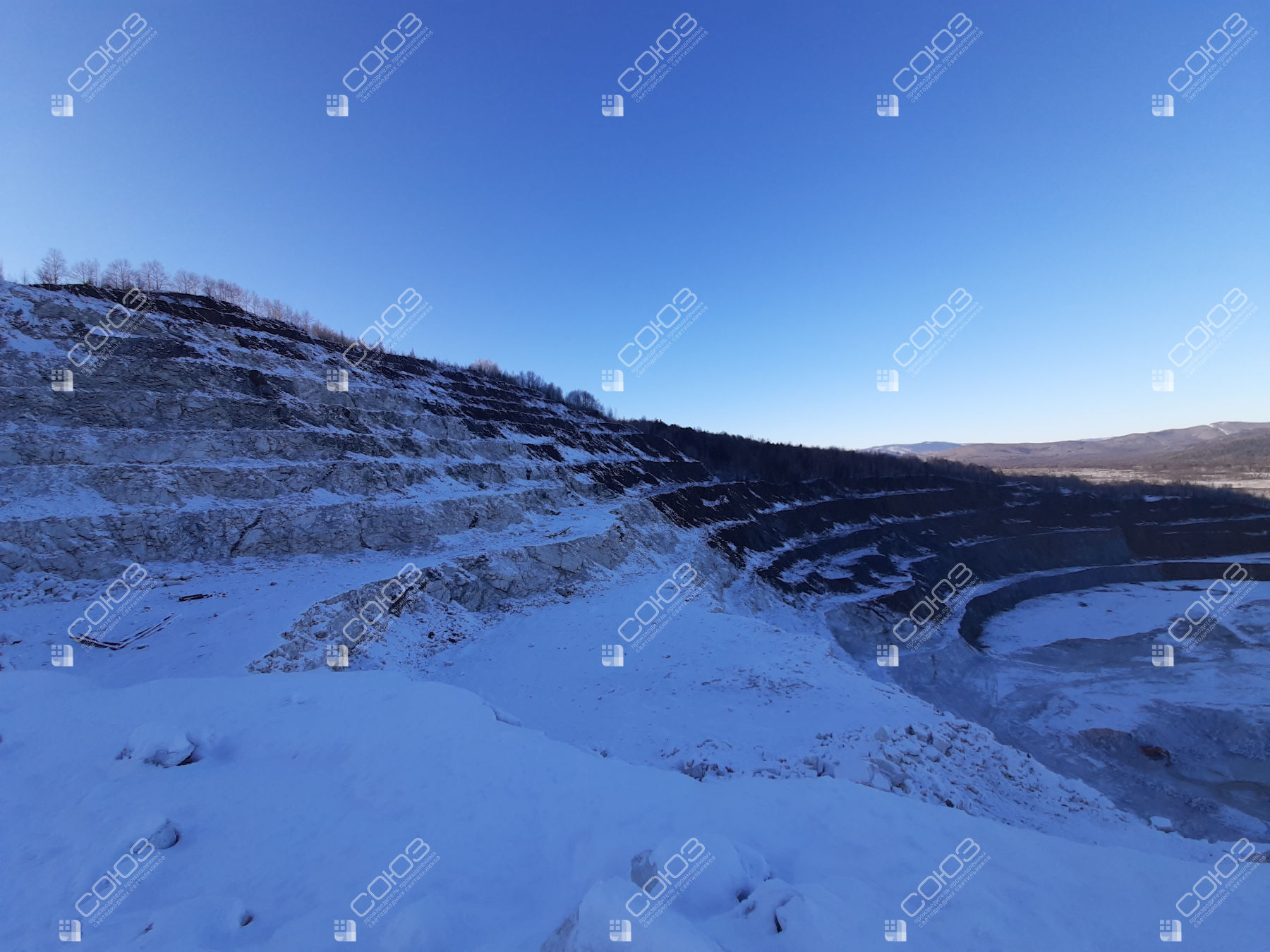

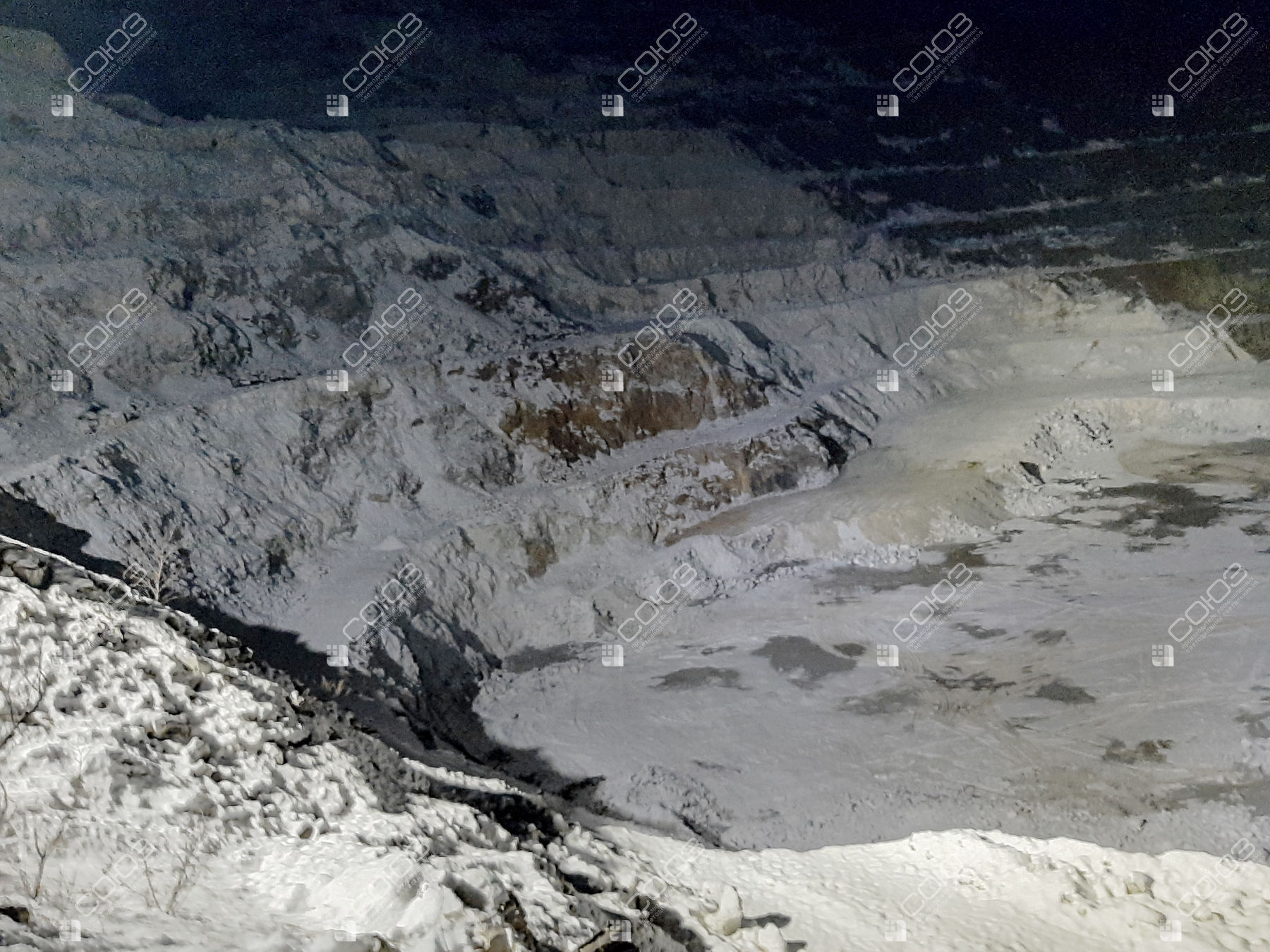

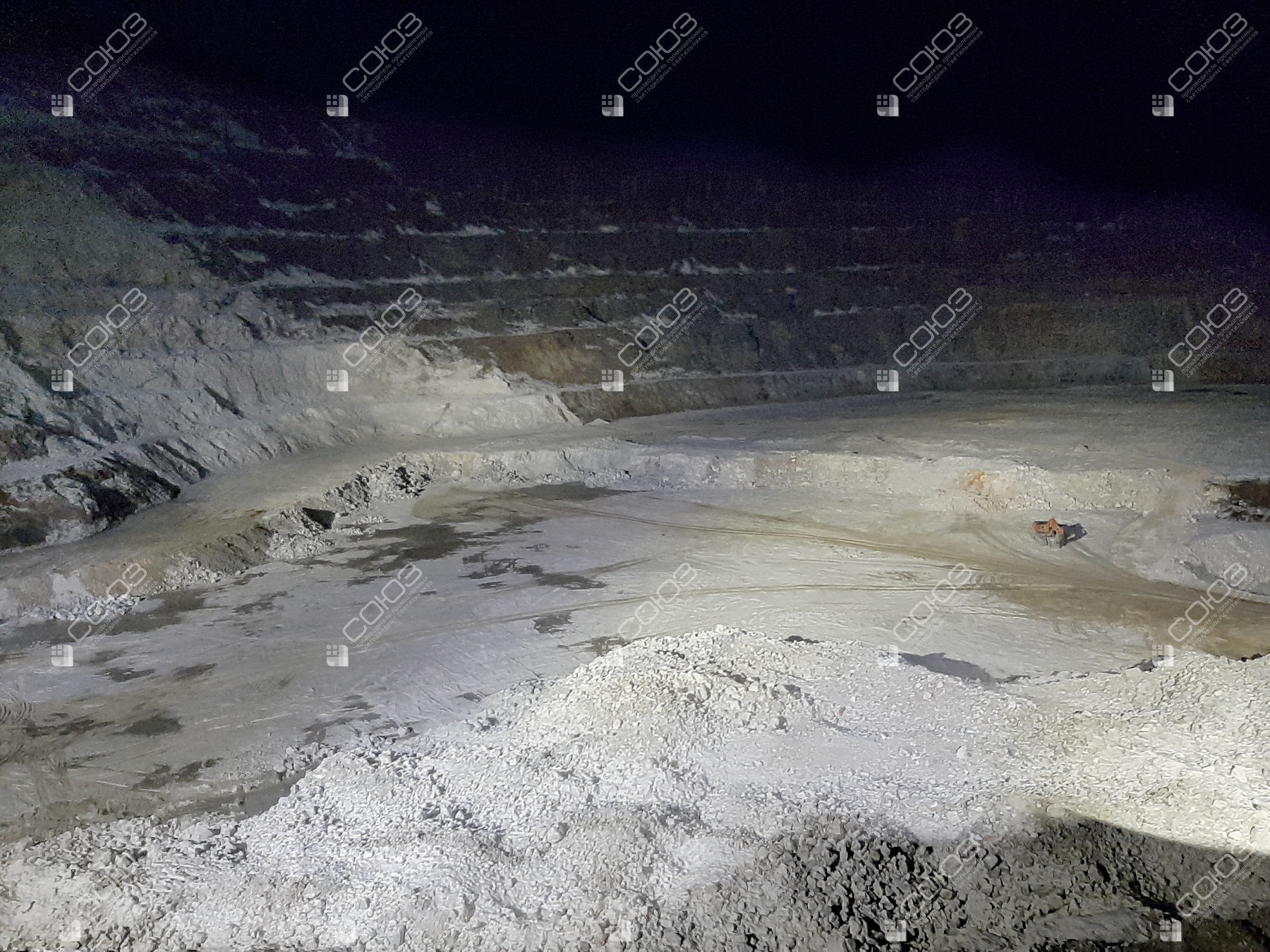

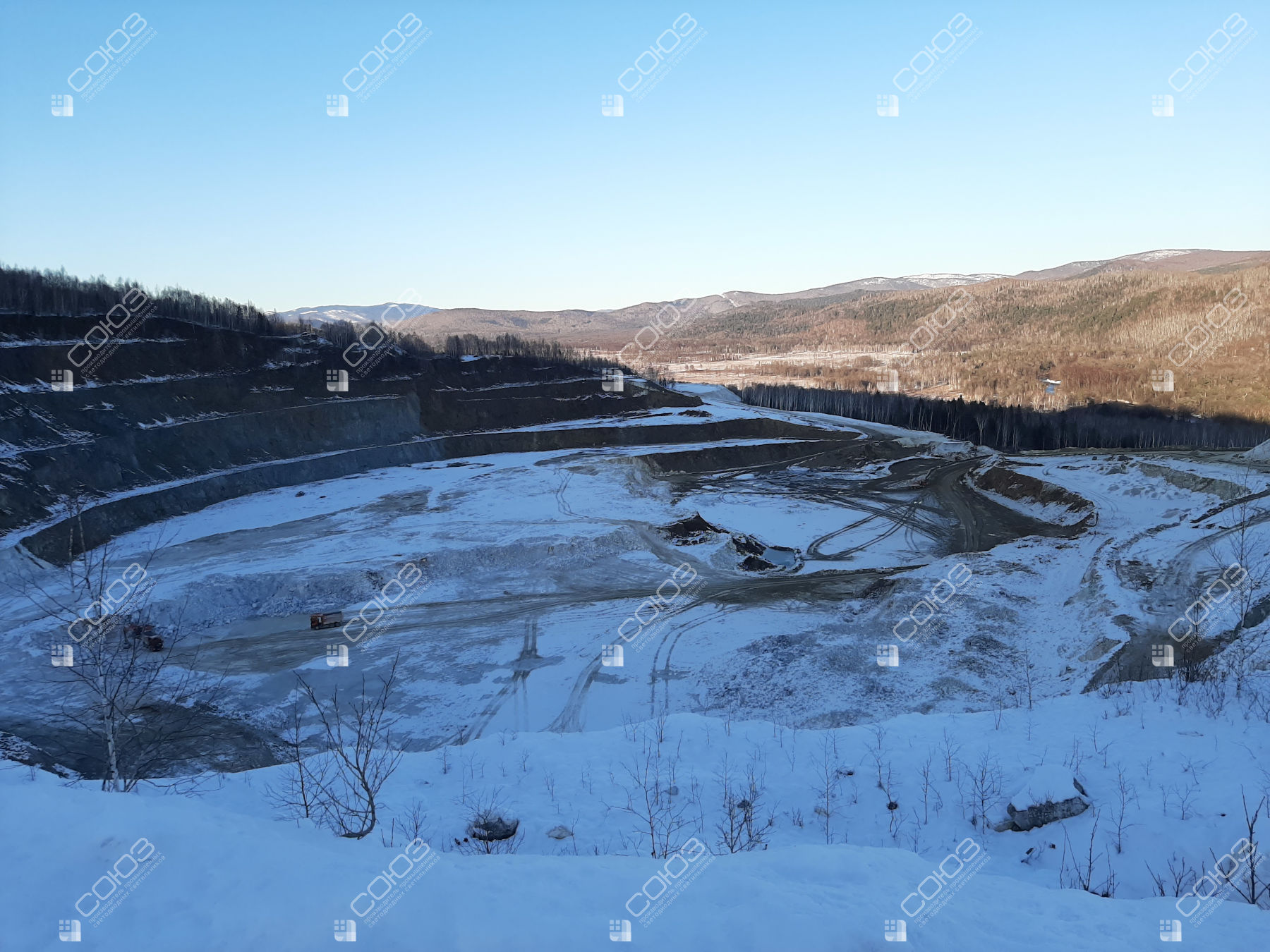

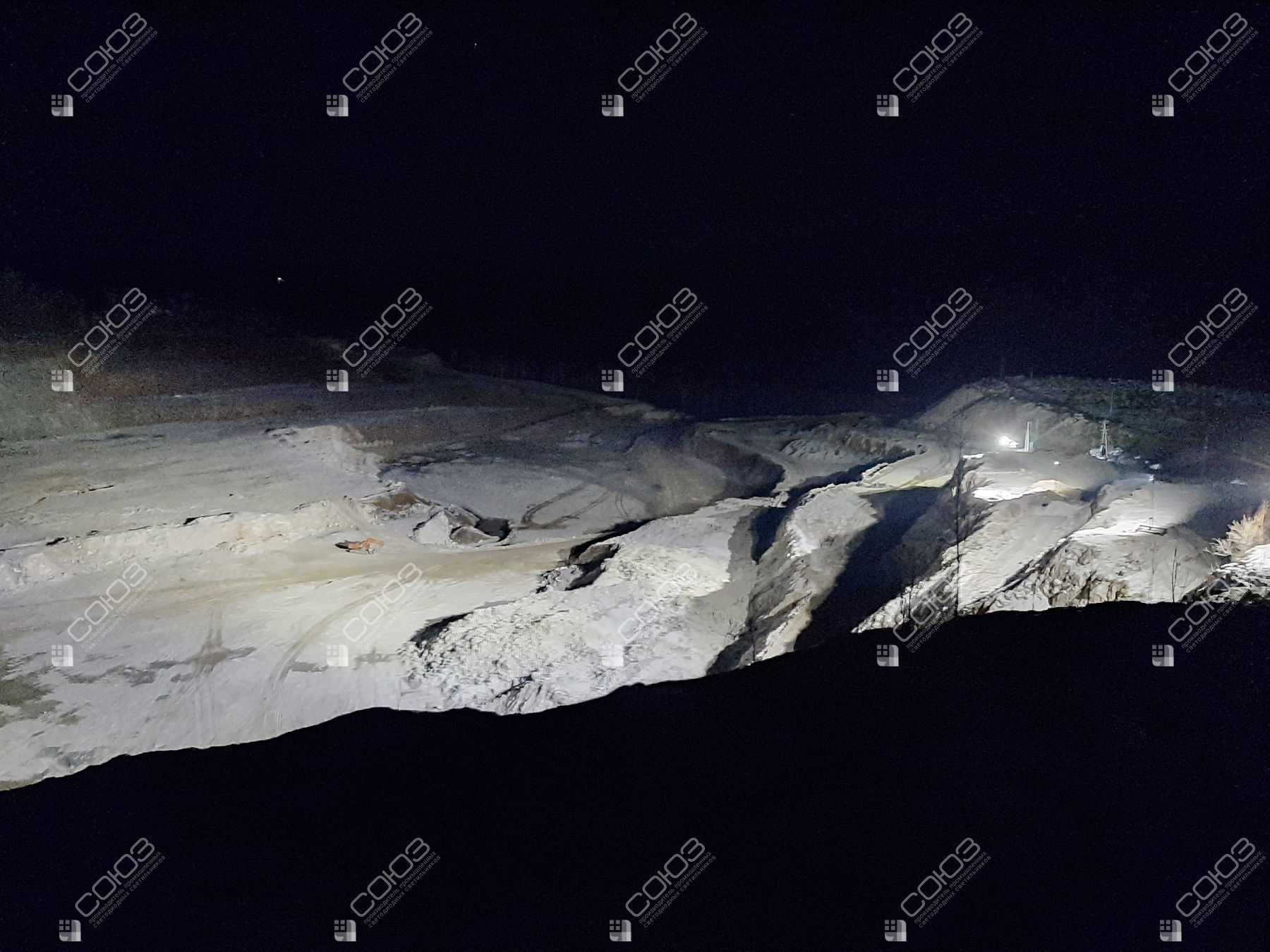

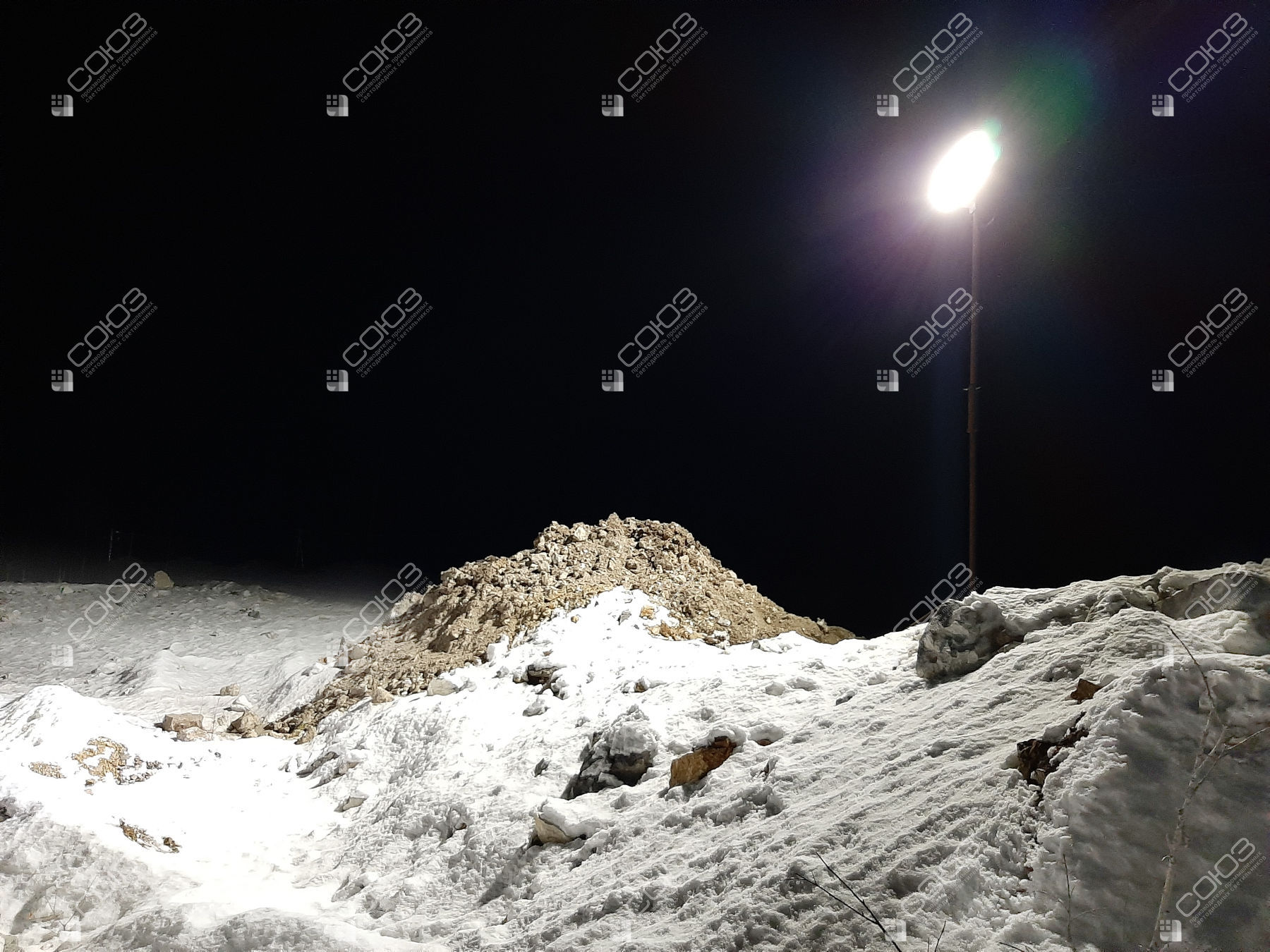

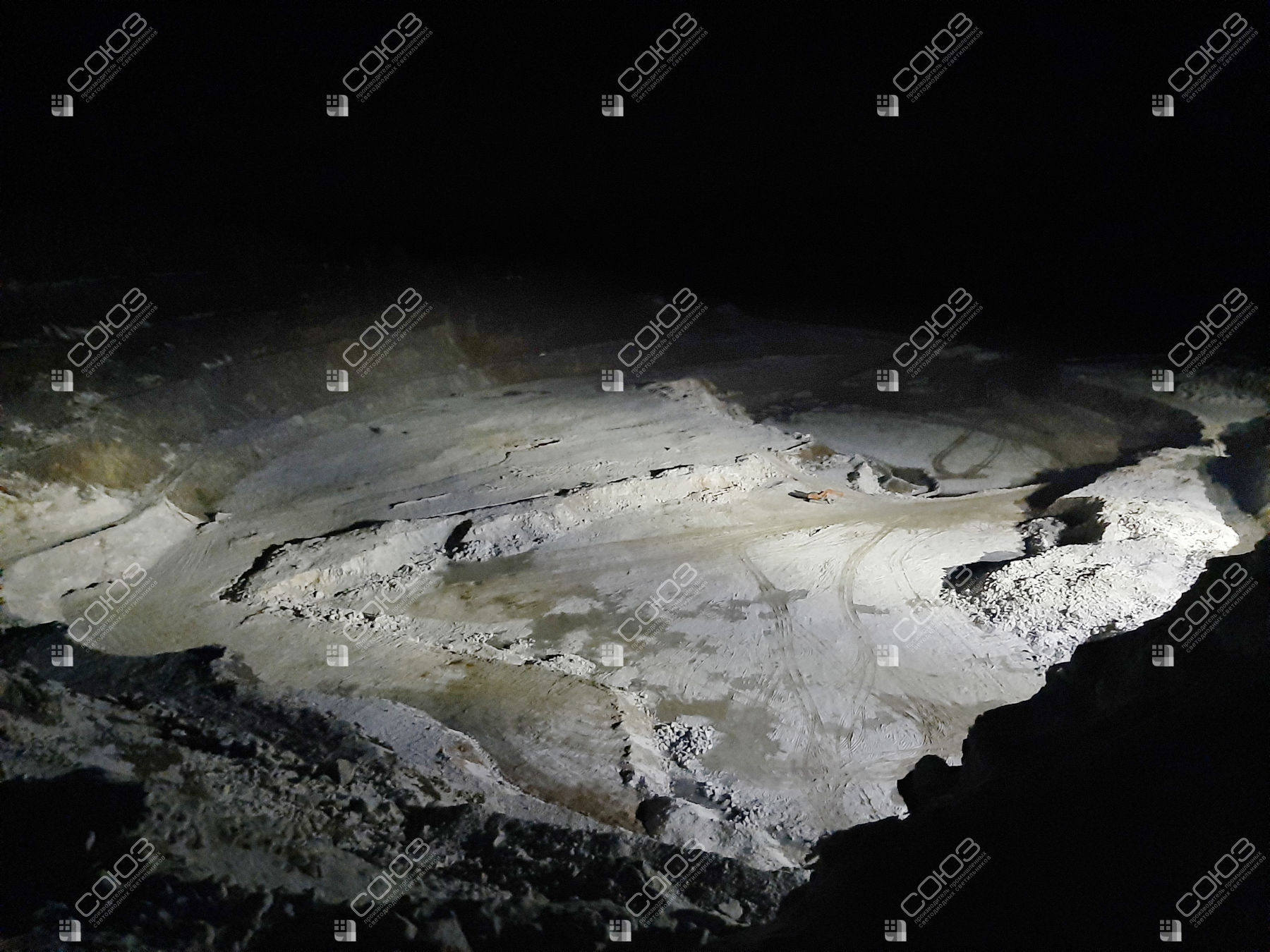

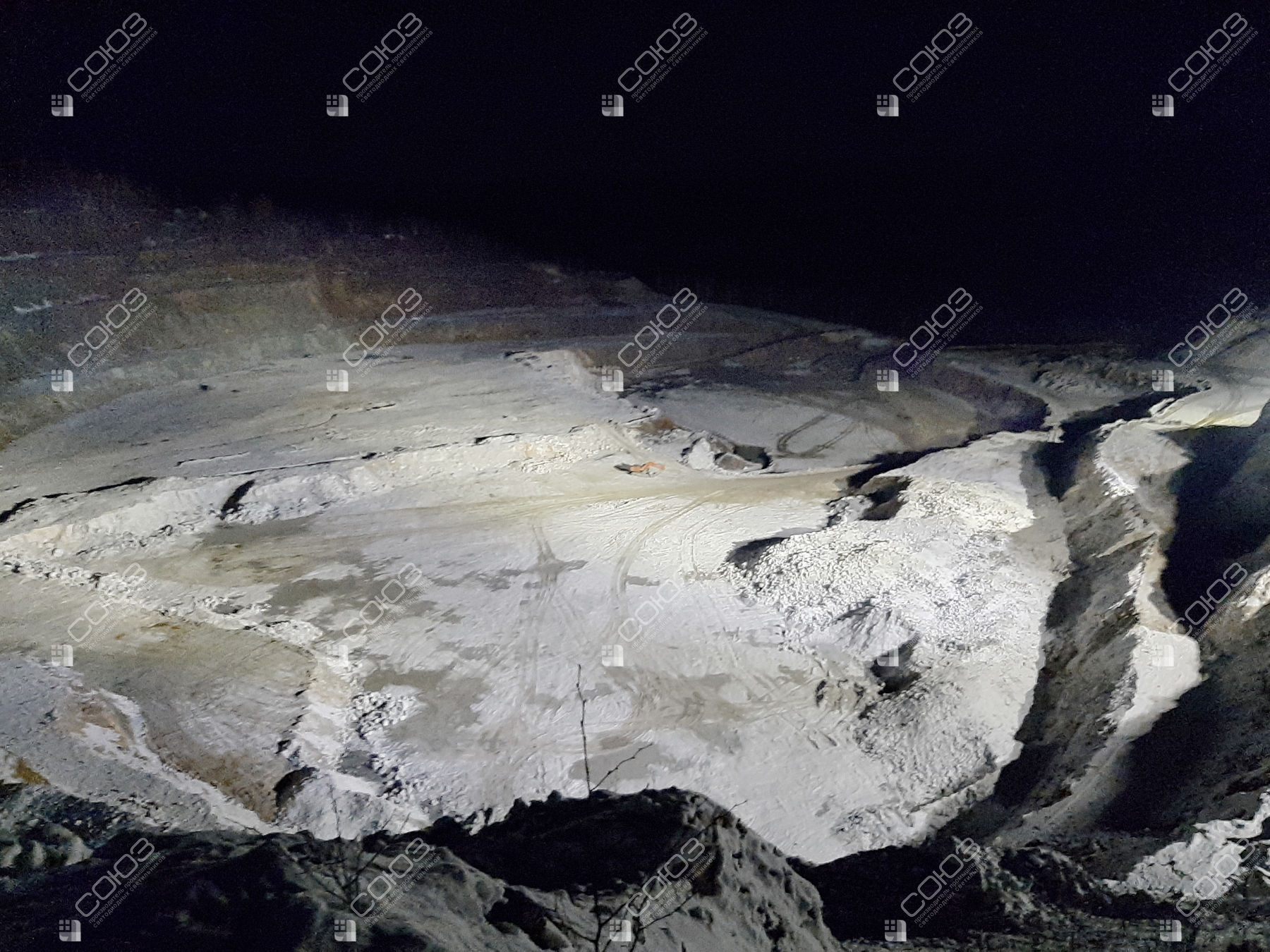

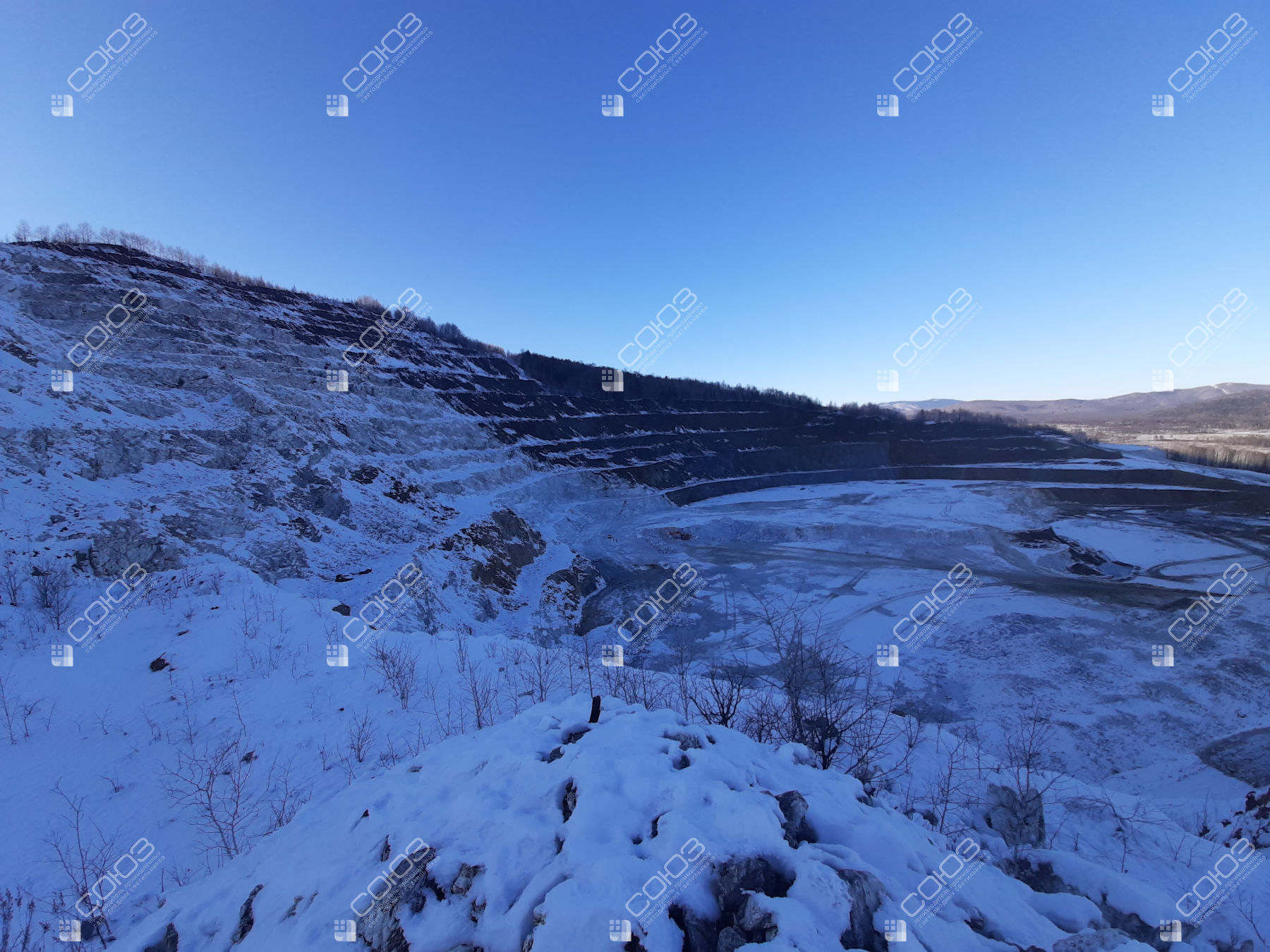

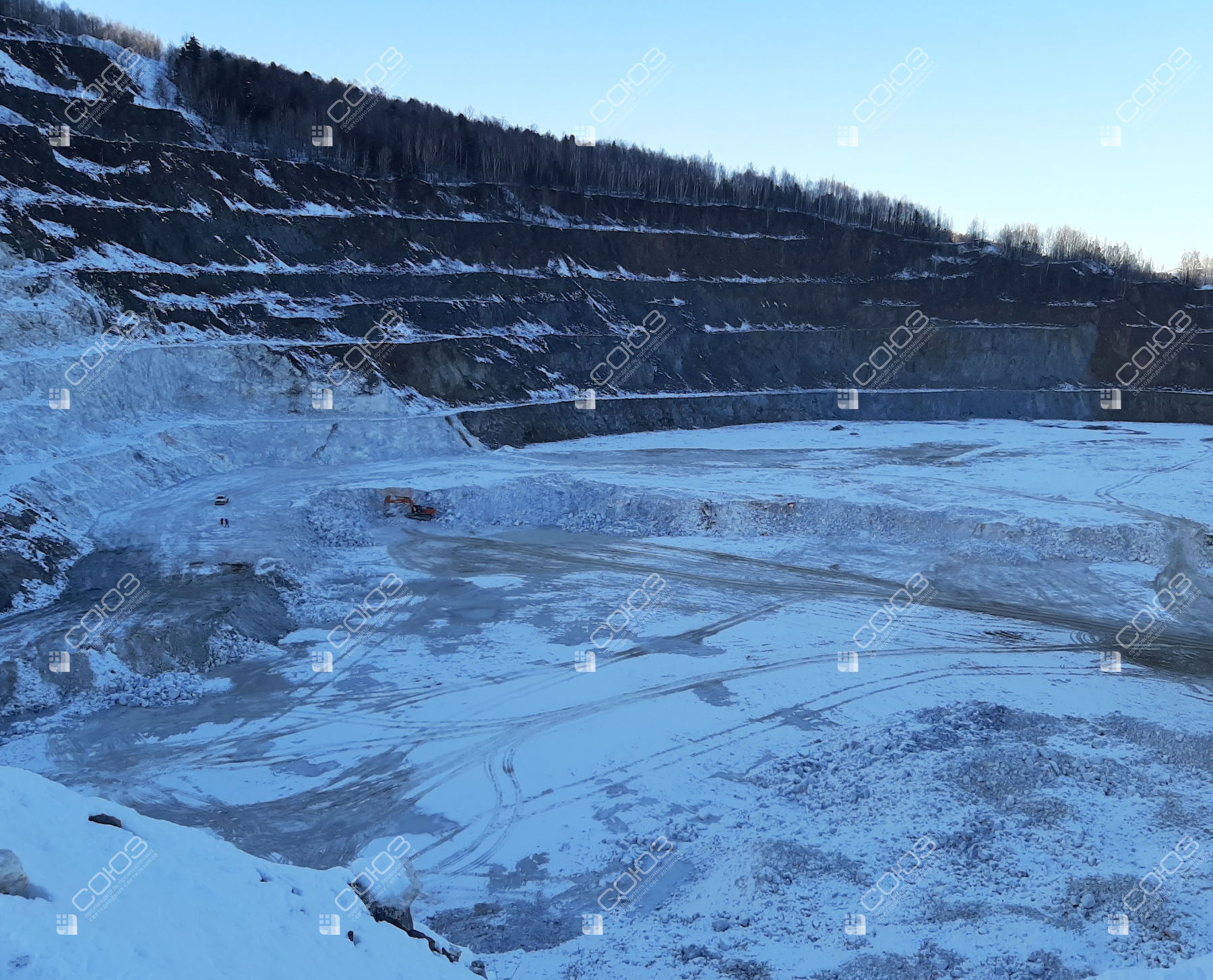

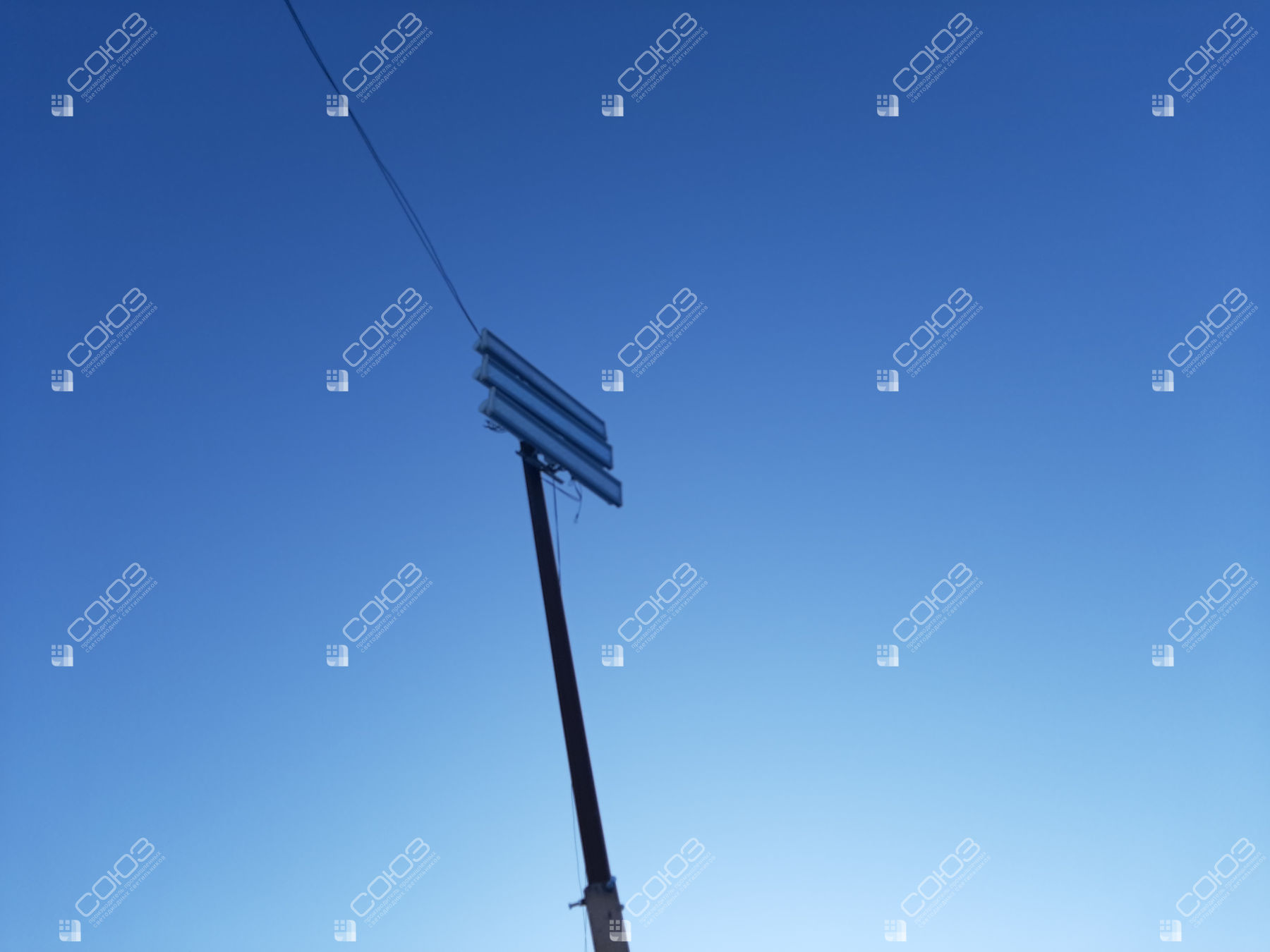

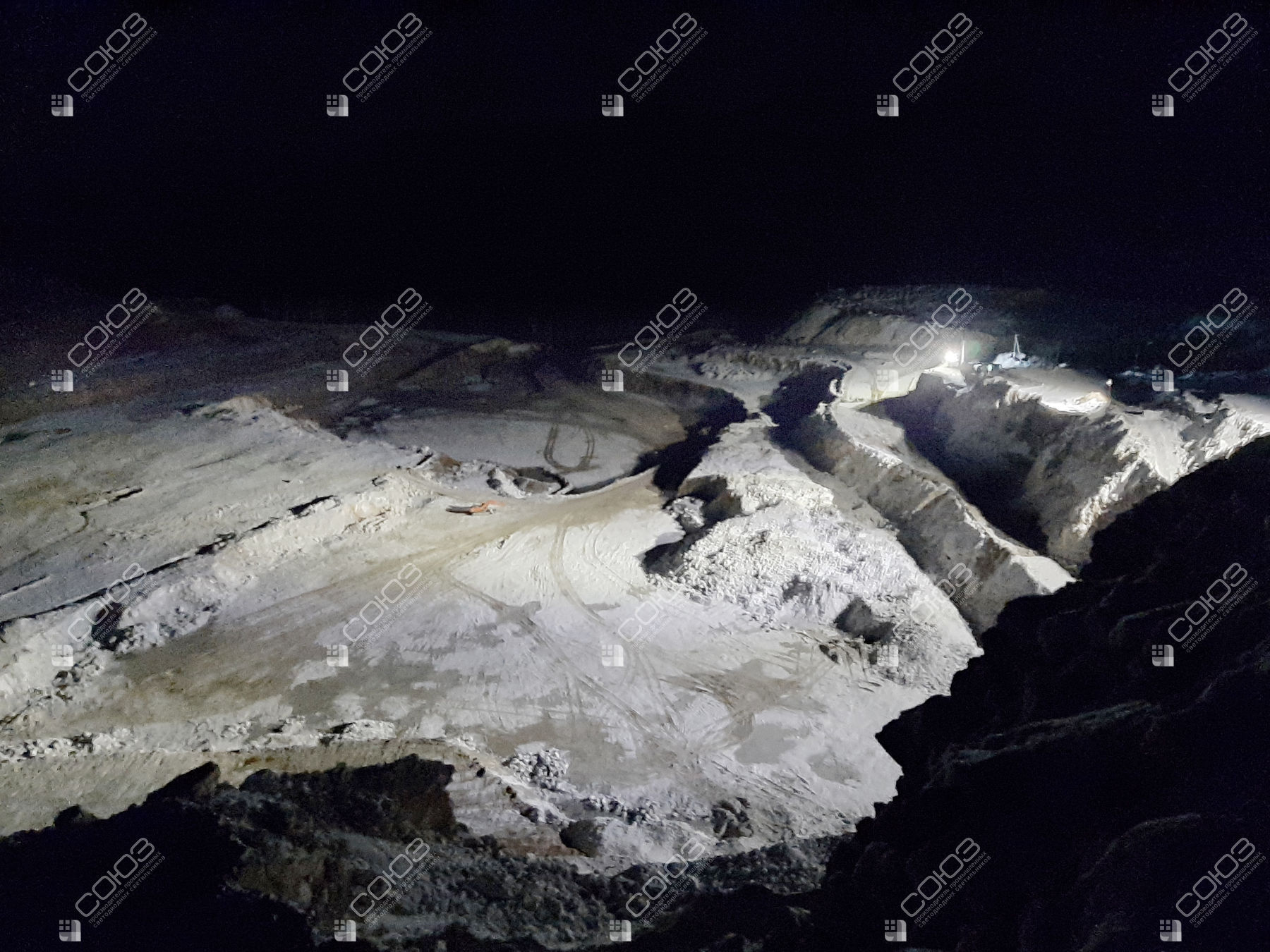

В галерее собраны 34 дневных и ночных кадра. Днём можно рассмотреть конструкцию опор и взаимное положение прожекторов; ночью — распределение света по рельефу. Эти ракурсы особенно полезны для предварительного обсуждения проекта: они показывают, почему расстояние до цели и отметки высот важны не меньше мощности одного прибора.
Оборудование проекта

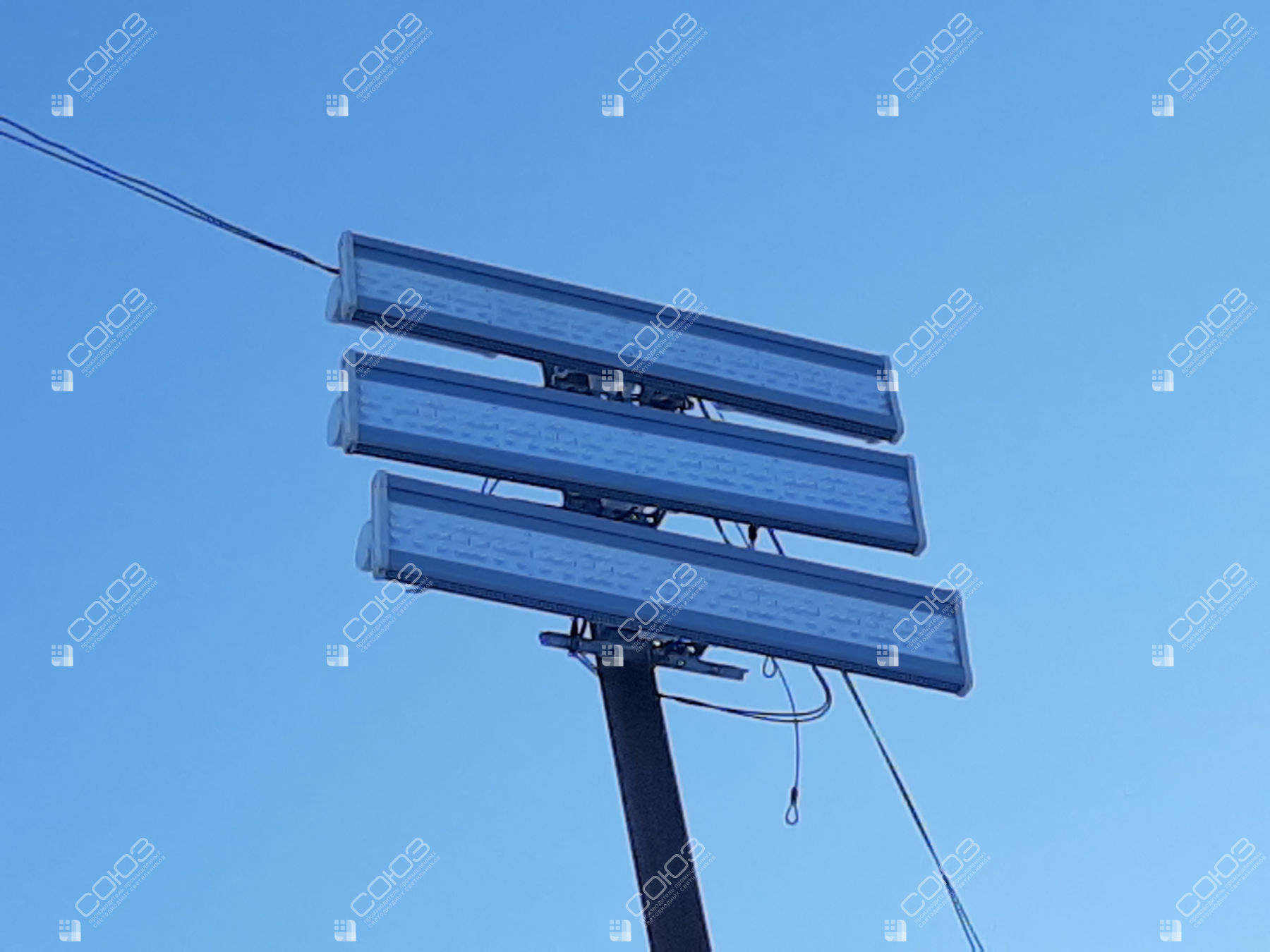

СОЮЗ 23-210/3-67
Мощный прожектор с линзами LedLink и концентрированной КСС типа К. Скоба позволяет свободно повернуть корпус и зафиксировать выбранное направление. Питание — 165–275 В AC, степень защиты — IP67.
Особенности решения
Передвижная точка света

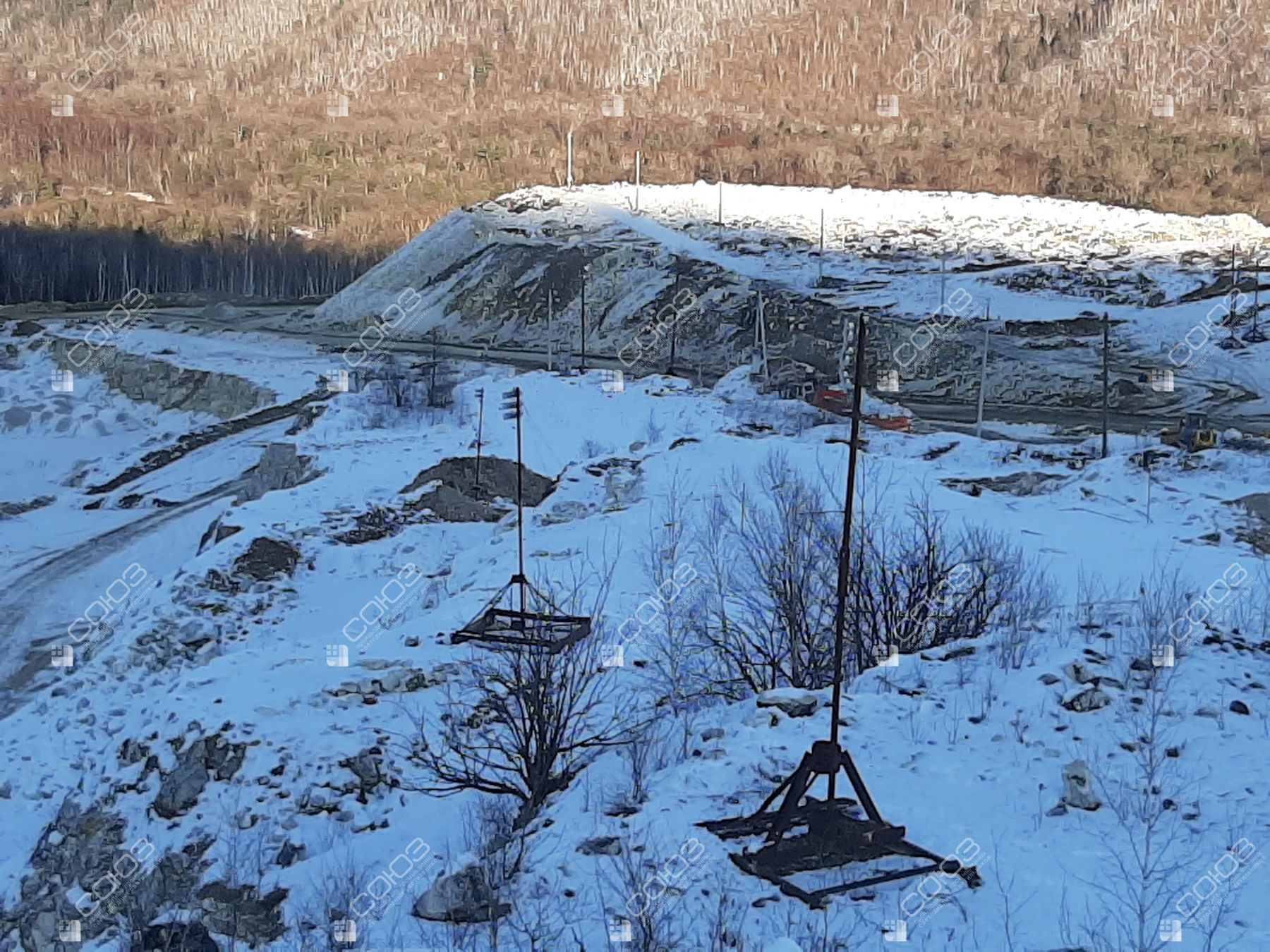

Опоры позволяют менять размещение относительно фронта работ. Позиции выбирают совместно с маршрутами техники, условиями установки основания и возможностью подвести питание к новому участку.
Узкий угол 25°
Концентрированная оптика предназначена для направленного света. Каждый прожектор ориентируют на свою рабочую область, проверяя перекрытие световых зон и отсутствие мешающего света для водителей.
Настройка по рельефу
Скоба модели 210 Вт свободно поворачивается с фиксацией выбранного положения. Направления уточняют по высоте опоры, дальности участка и препятствиям от уступов и оборудования.
Исходные данные для карьерного освещения
Подготовьте план выработки с отметками высот, действующими горизонтами и местами погрузки. Отметьте возможные позиции опор, подъезды и будущие изменения фронта. Расчёт должен учитывать несколько этапов работы: одна удачная позиция сегодня может стать неудобной после переноса техники или появления нового отвала. Параметры основания и самой опоры согласуют отдельно.
В разделе карьерных светильников собраны решения для добывающих площадок. Для высоких точек изучите мачтовые прожекторы и каталог прожекторов СОЮЗ. Сравните другой карьер с узкой оптикой 25° и освещение промышленной площади с мачт. Эти примеры помогают обсудить расстановку и направления; освещённость рабочих горизонтов подтверждают расчётом и проверкой на объекте.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем прожекторное освещение карьера
Передайте план с высотами, рабочие горизонты и предполагаемые позиции опор. Подберём количество прожекторов, оптику и направления для вашей площадки.
