Замена ДРЛ-400 на светодиодные светильники в производственном цехе
В цехе выполнена замена ДРЛ-400 на СОЮЗ 24-100/1-67 мощностью 100 Вт. Девять фотографий показывают обновлённое освещение производственного помещения и расположение светильников относительно рабочих зон.
Проект реализован на светильниках:
Решение на объекте
Модернизация цехового освещения с заменой ДРЛ-400

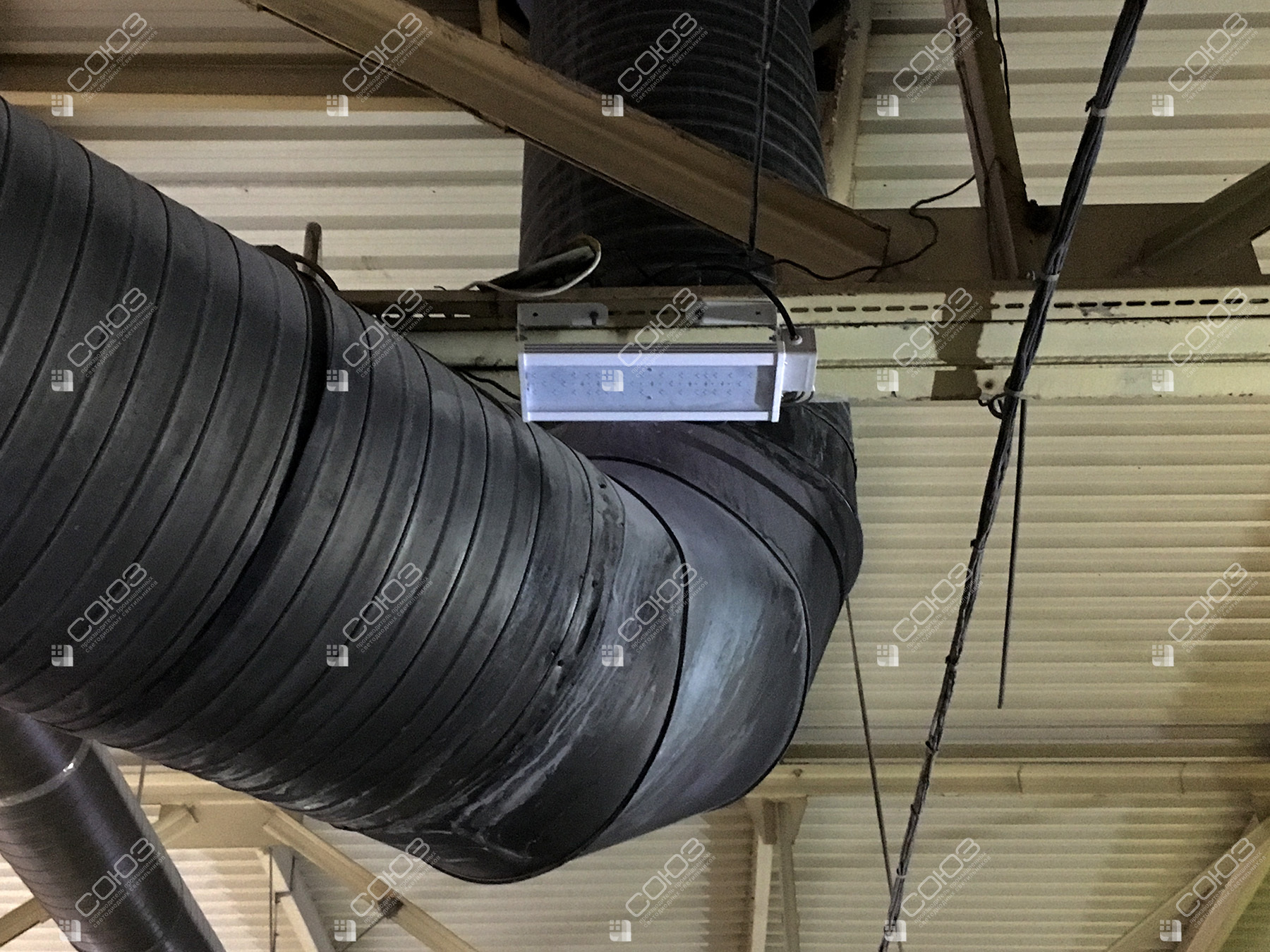

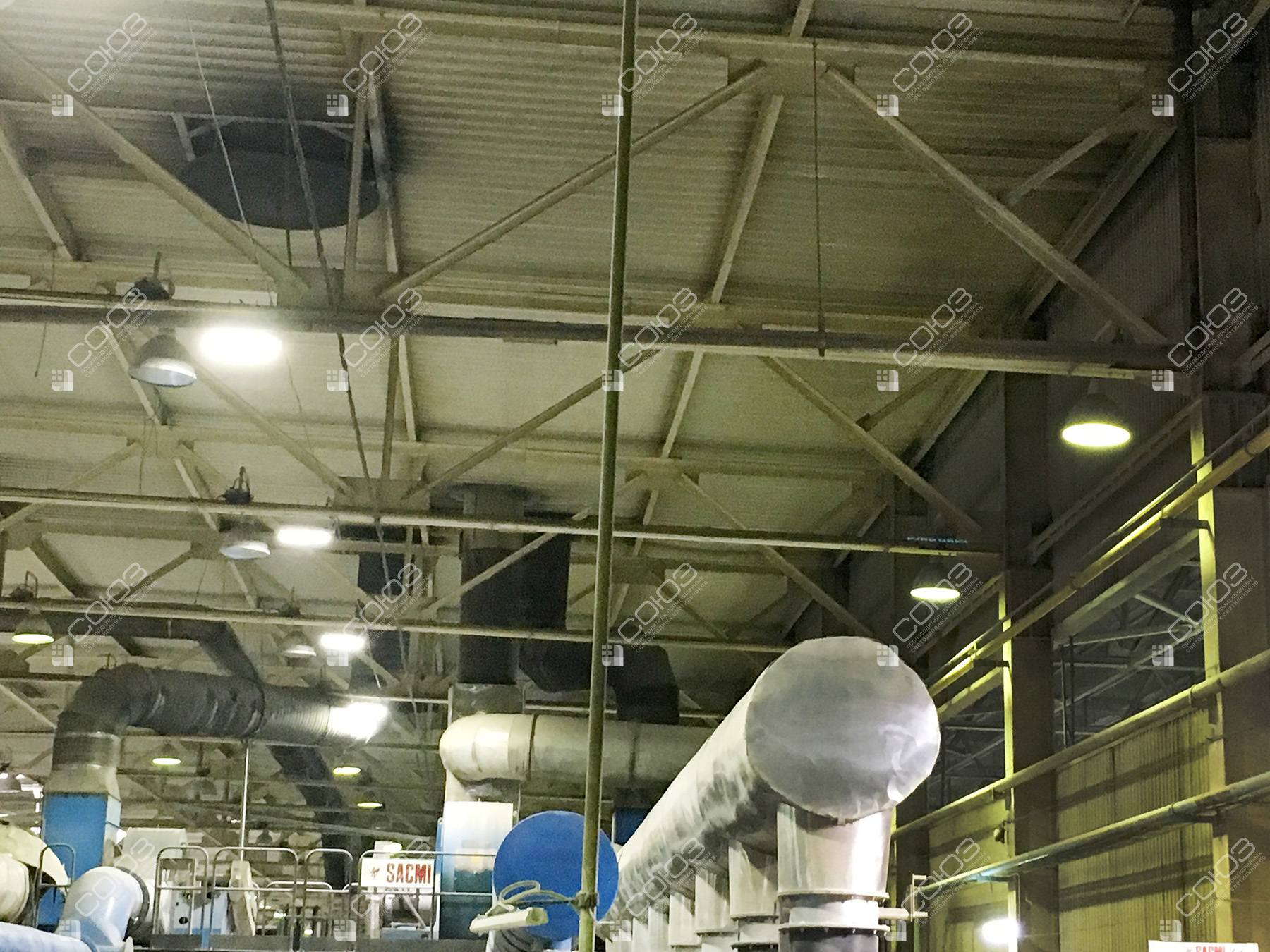

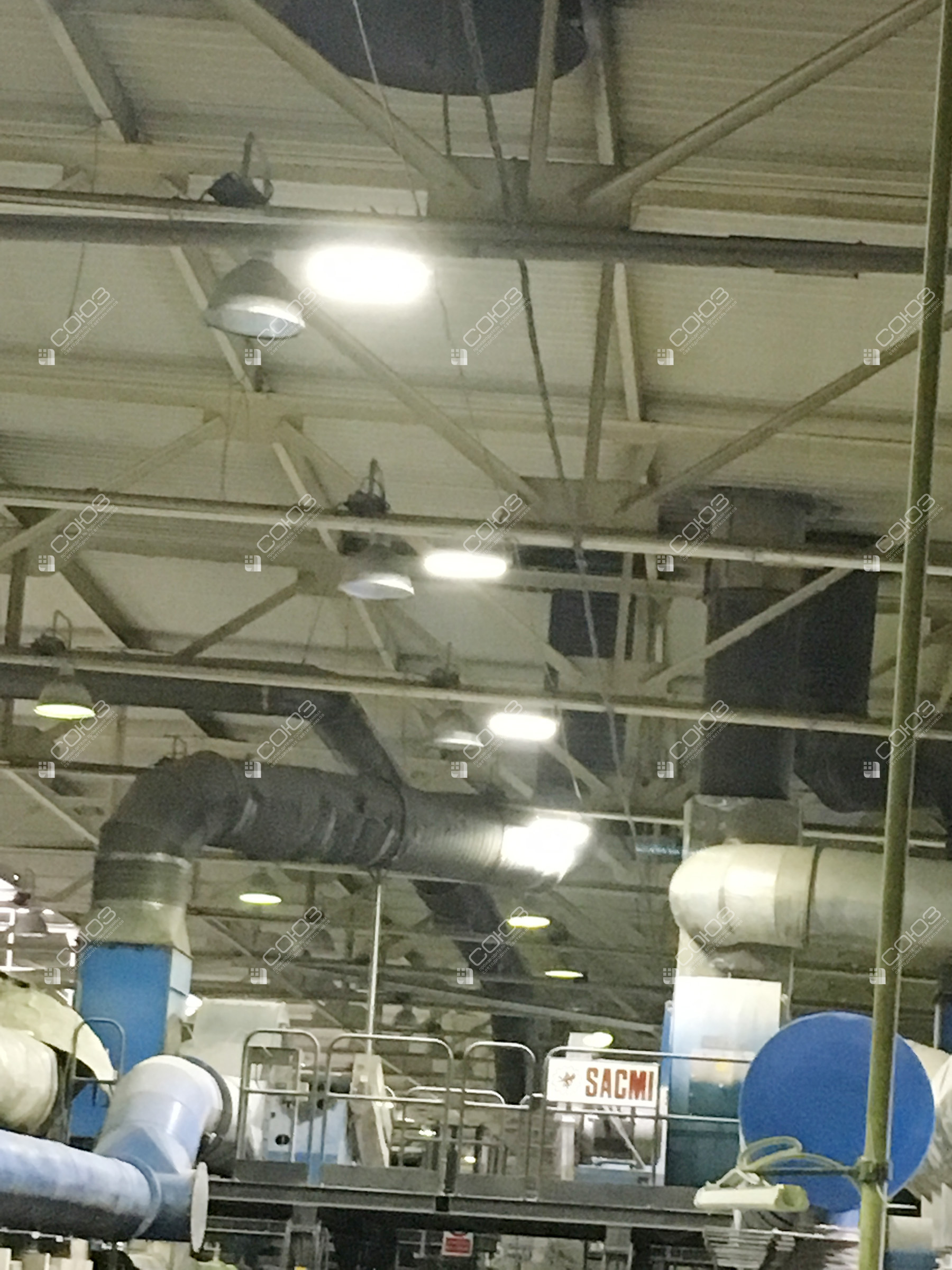

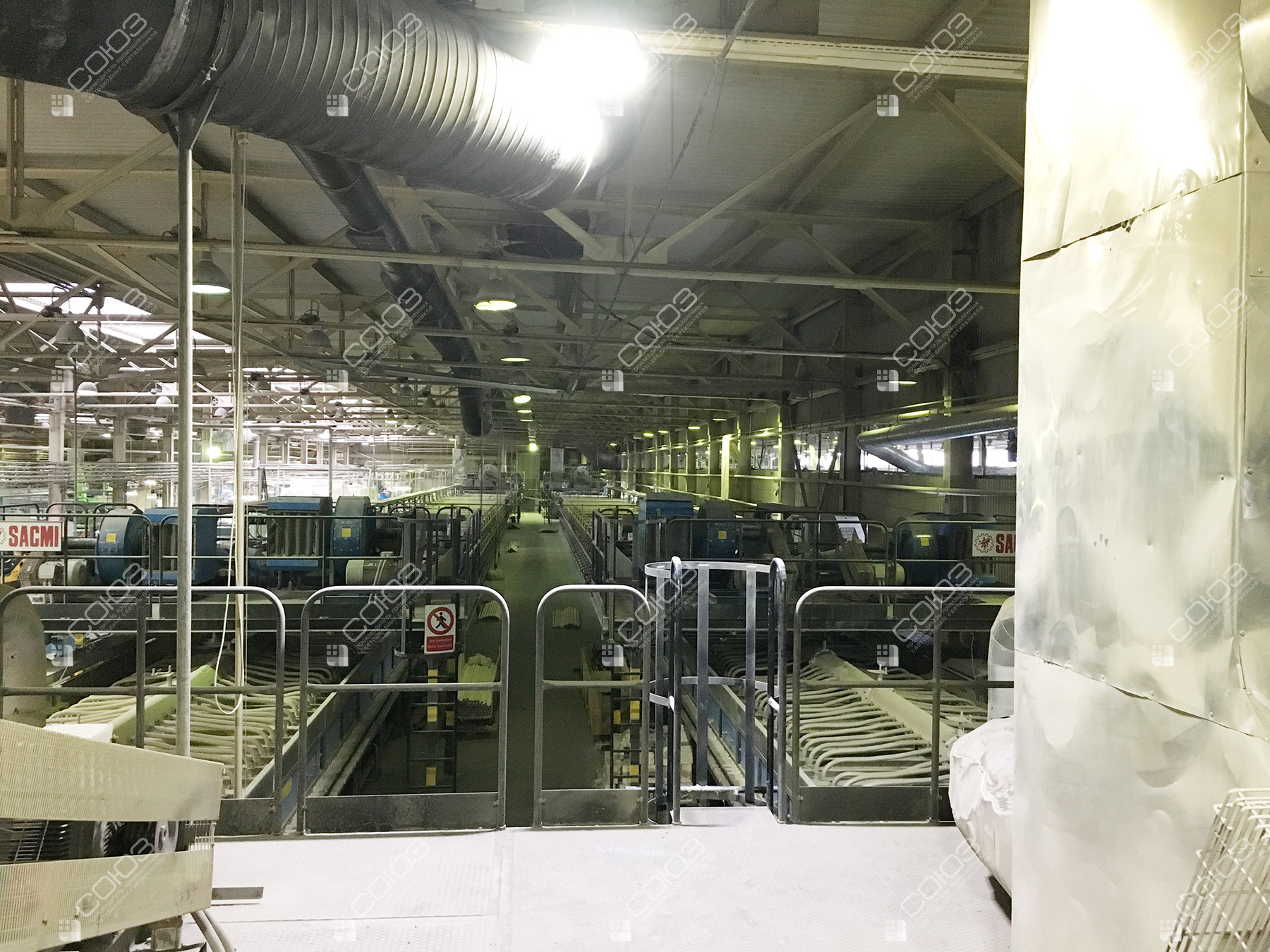

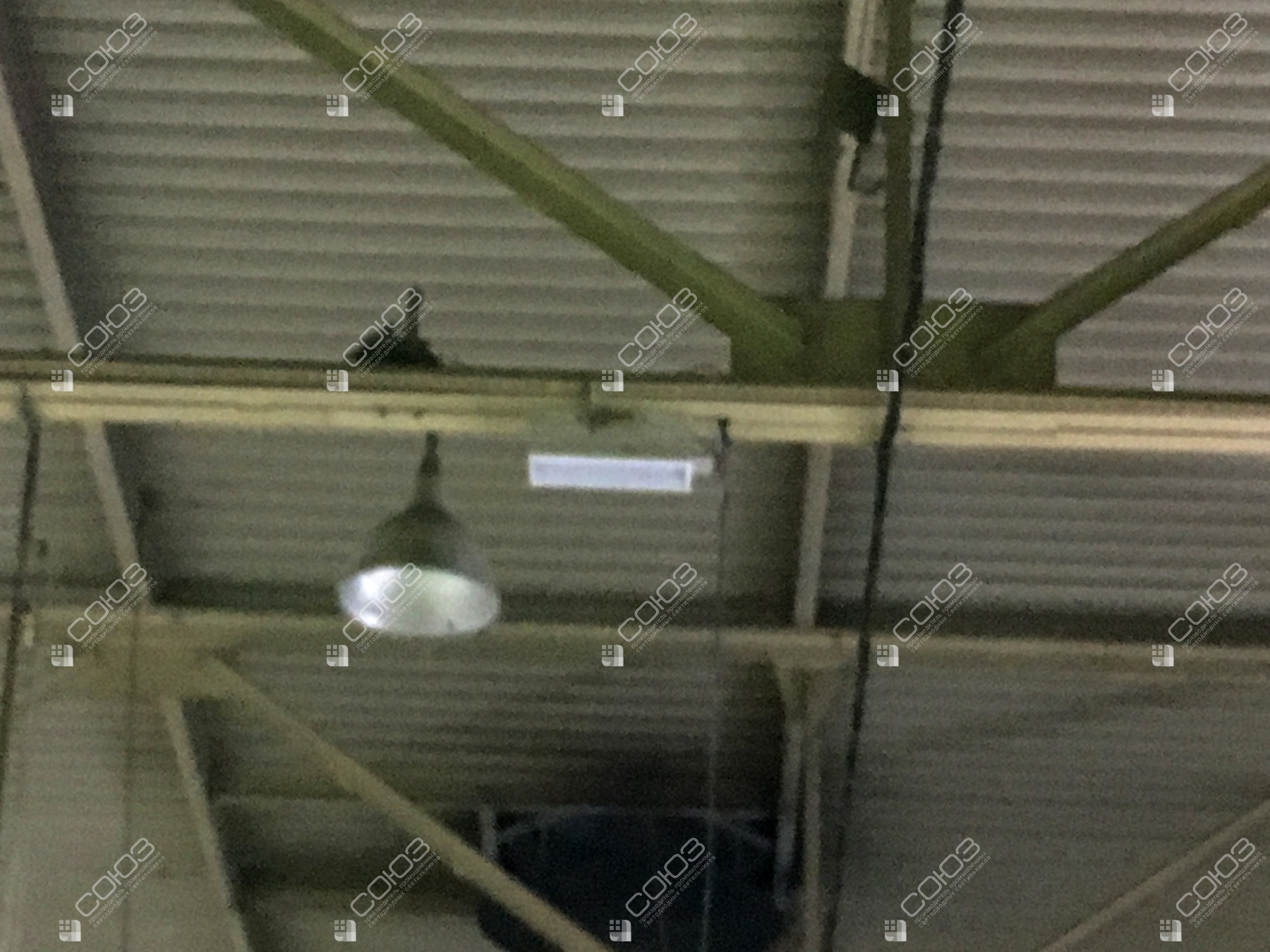

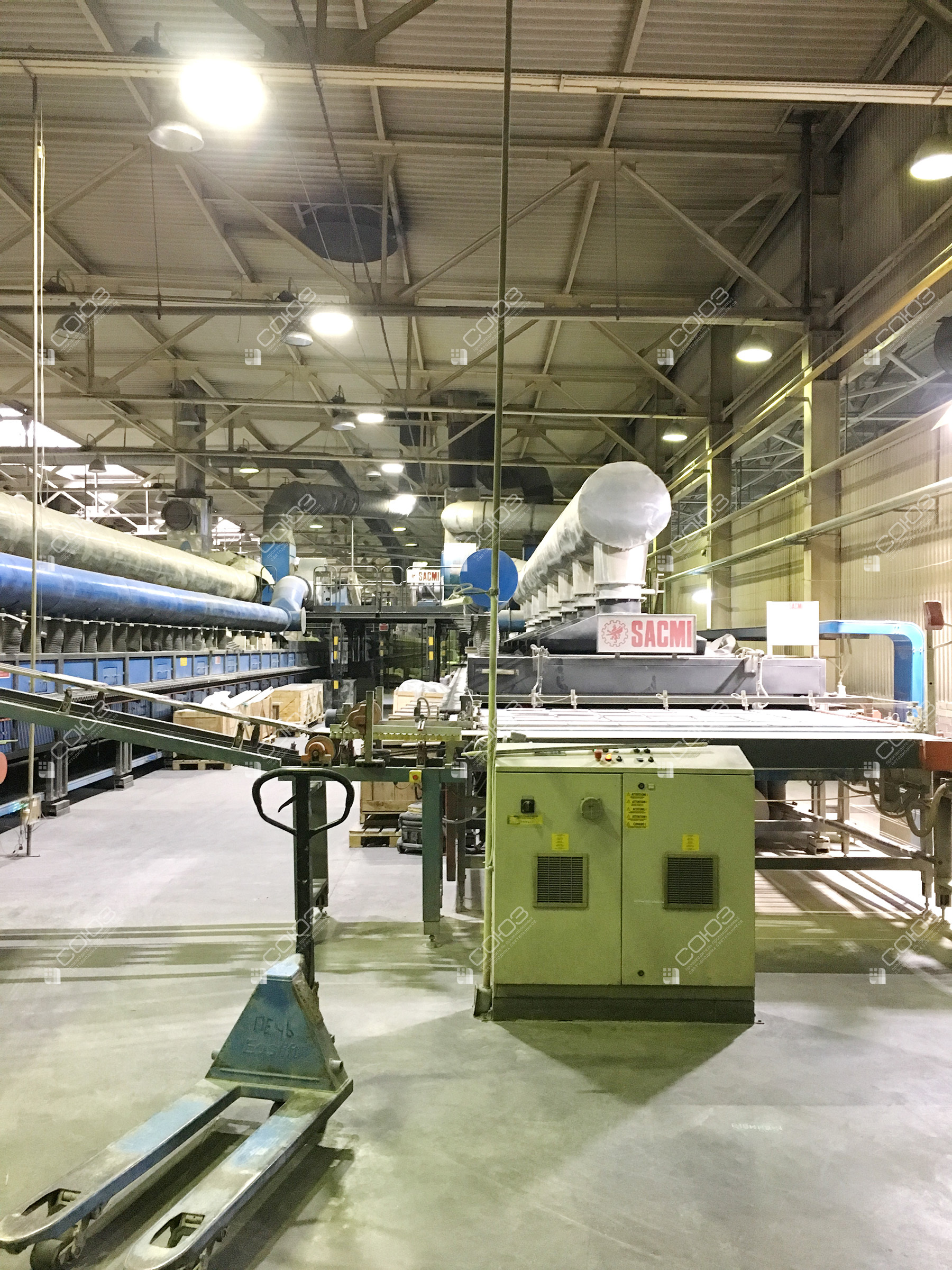

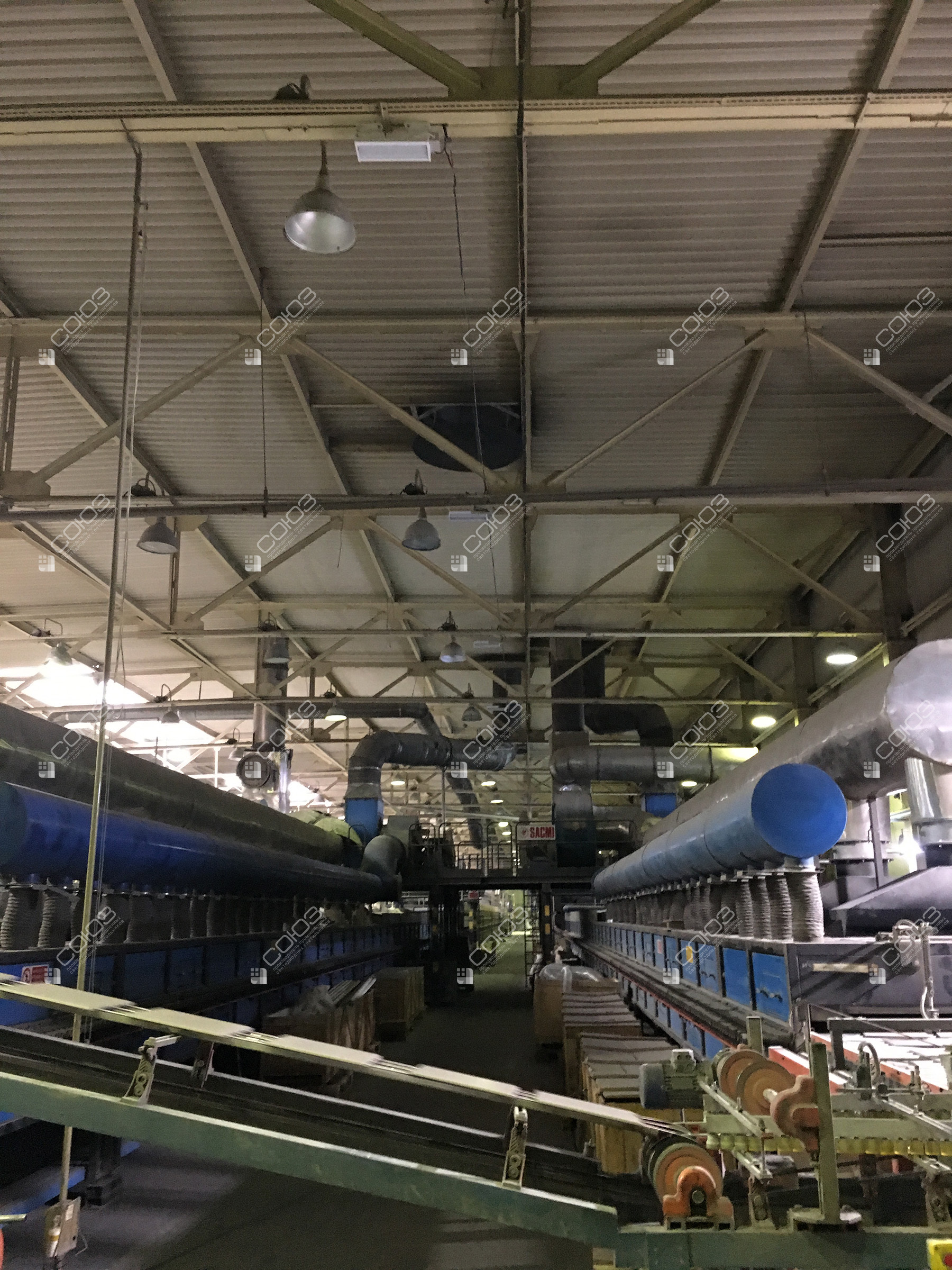

В цехе ламповые приборы ДРЛ-400 заменены светильниками СОЮЗ 24-100/1-67: 100 Вт, 16 407 лм. Девять фотографий показывают выполненный монтаж.
Расположение выбирают с учётом оборудования и высоты установки. Экономия зависит от числа приборов, режима работы и прежней пускорегулирующей аппаратуры; освещённость проверяют расчётом и замерами.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение производственного цеха на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для производственного цеха: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность или подвес; регулировка корпуса ±30°. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Свет без долгого розжига
По карточке модели выход на рабочий режим занимает менее секунды. Это полезно при включении производственного освещения и восстановлении питания после перерыва в работе.
Широкая КСС Д
Угол 120° позволяет распределять поток по рабочему пространству. При замене проверяют перекрытие соседних световых зон и затенение от оборудования, а не только мощность.
Монтаж 24-й серии
Светильник устанавливают на горизонтальную поверхность или подвешивают. При использовании существующих точек проверяют основание, крепление, высоту и доступ для последующего обслуживания.
Какие данные нужны для замены ДРЛ-400
Сообщите количество и тип действующих светильников, высоту подвеса и размеры помещения. Приложите схему рабочих мест, фотографии старой установки и доступные результаты измерений. Для оценки затрат нужны график работы и тариф на электроэнергию. Расчёт позволяет понять, можно ли сохранить точки установки или стоит изменить шаг и число приборов.
Начните с раздела замены ламп ДРЛ-400. Сравните накладные модели и решения для производственных цехов. Посмотрите освещение производства керамической плитки и размещение света по периметру цеха. Эти проекты помогают оценить разные рабочие зоны. При модернизации учитывают загрязнение поверхностей, состояние электропроводки и возможность обслуживания: новая схема должна соответствовать реальной планировке, а не повторять прежнюю расстановку автоматически.
Полезные материалы для вашего проекта
Требования к освещённости
Выберите нормы освещённости по назначению зоны и выполняемой работе.
Оптика и моделирование
Изучите кривые силы света и используйте IES-файлы для расчёта выбранной модели.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту.
Производство и поддержка
Подробнее: производство НПО «СОЮЗ» и условия пятилетней гарантии. Для заявки укажите исполнение, питание и крепление.
Подберём светодиодную замену ДРЛ-400
Отправьте план цеха, число старых приборов и высоту установки. Подготовим подбор светильников и расчёт для оценки будущего освещения.
