Освещение цеха по производству керамической плитки
Цех производства керамической плитки освещён СОЮЗ 24-100/1-67 мощностью 100 Вт. Шесть фотографий показывают промышленное оборудование, проходы и расположение общего света в производственном помещении.
Проект реализован на светильниках:
Решение на объекте
Свет для технологических линий и проходов производства плитки

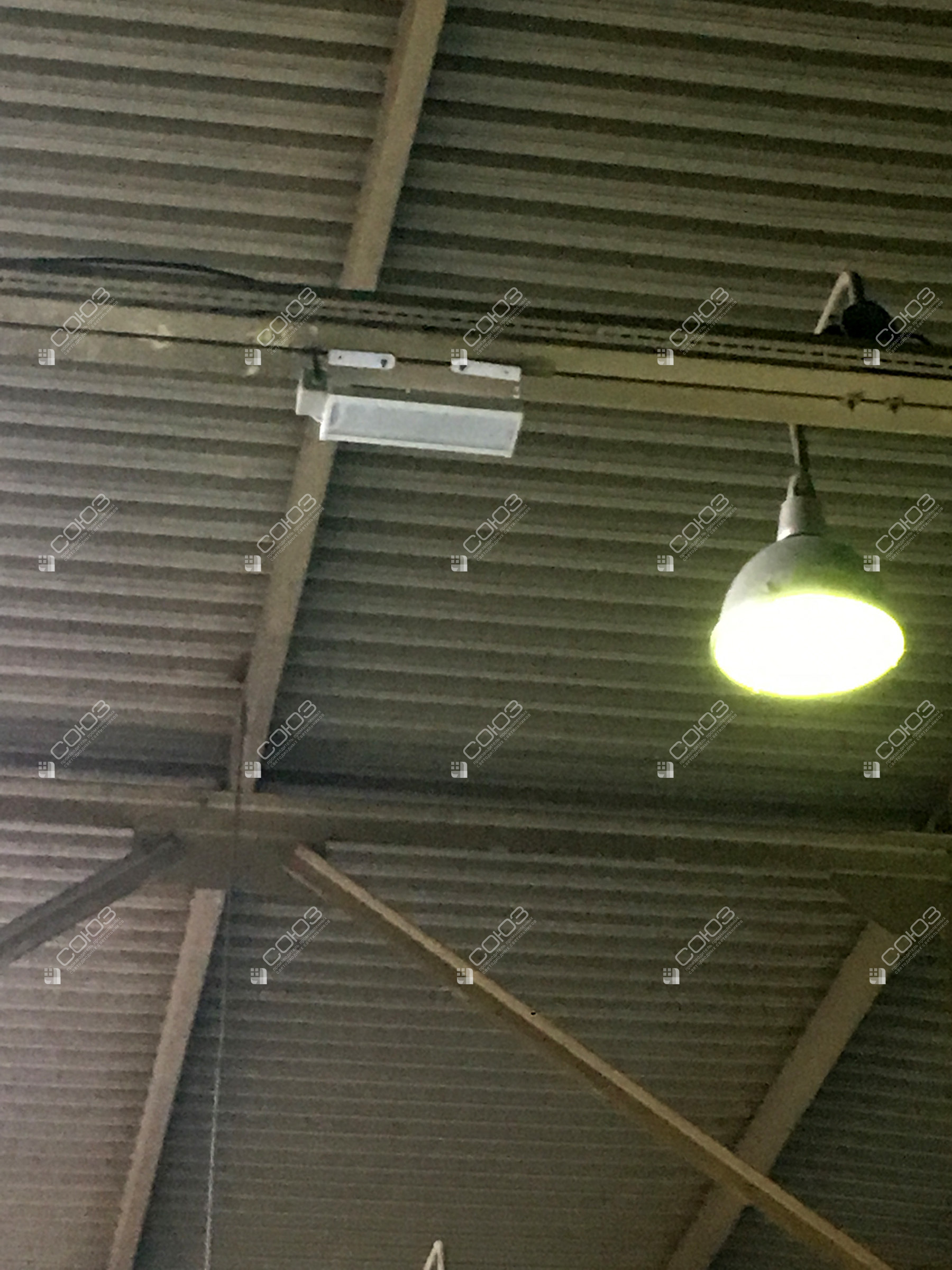

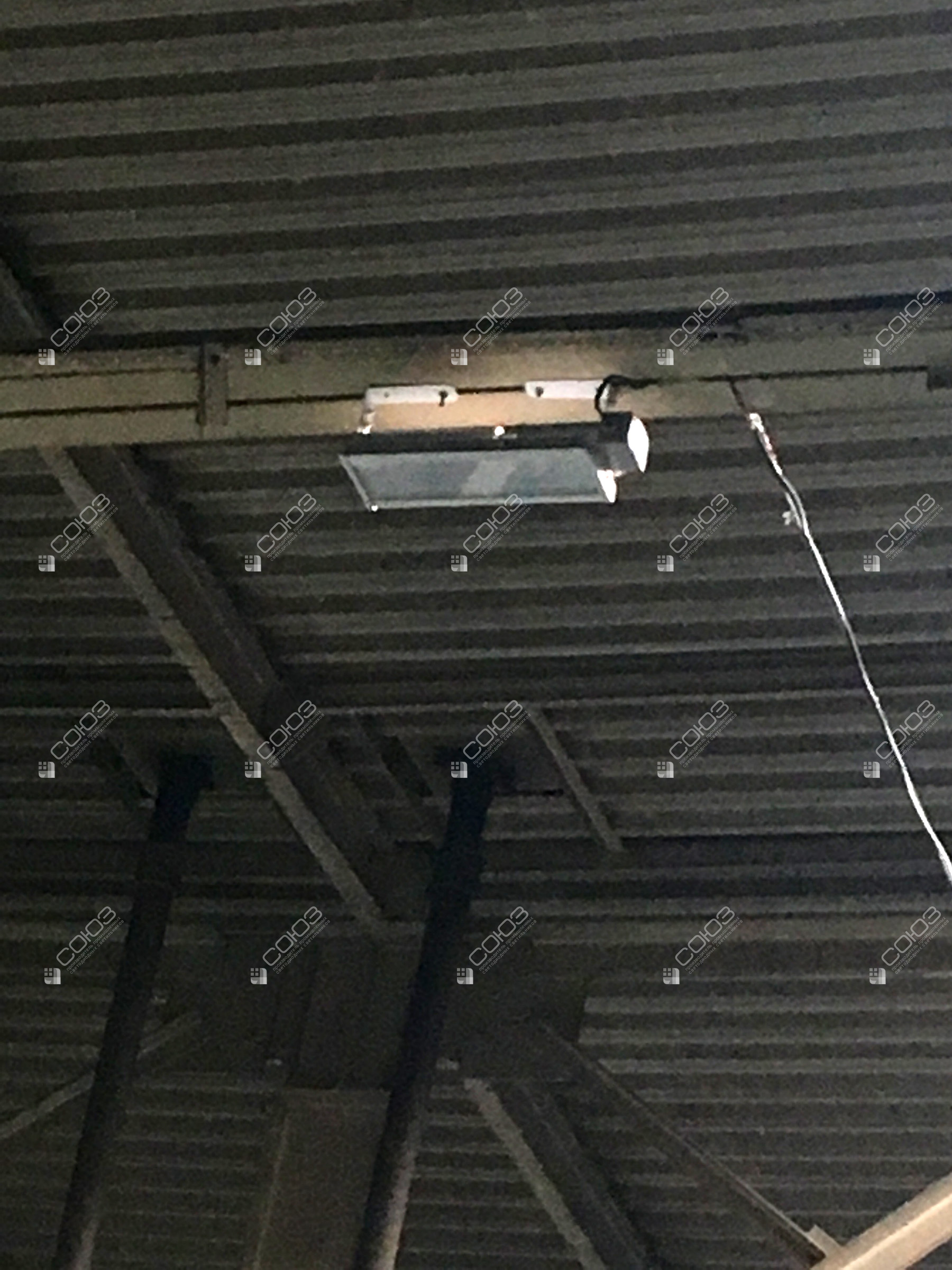

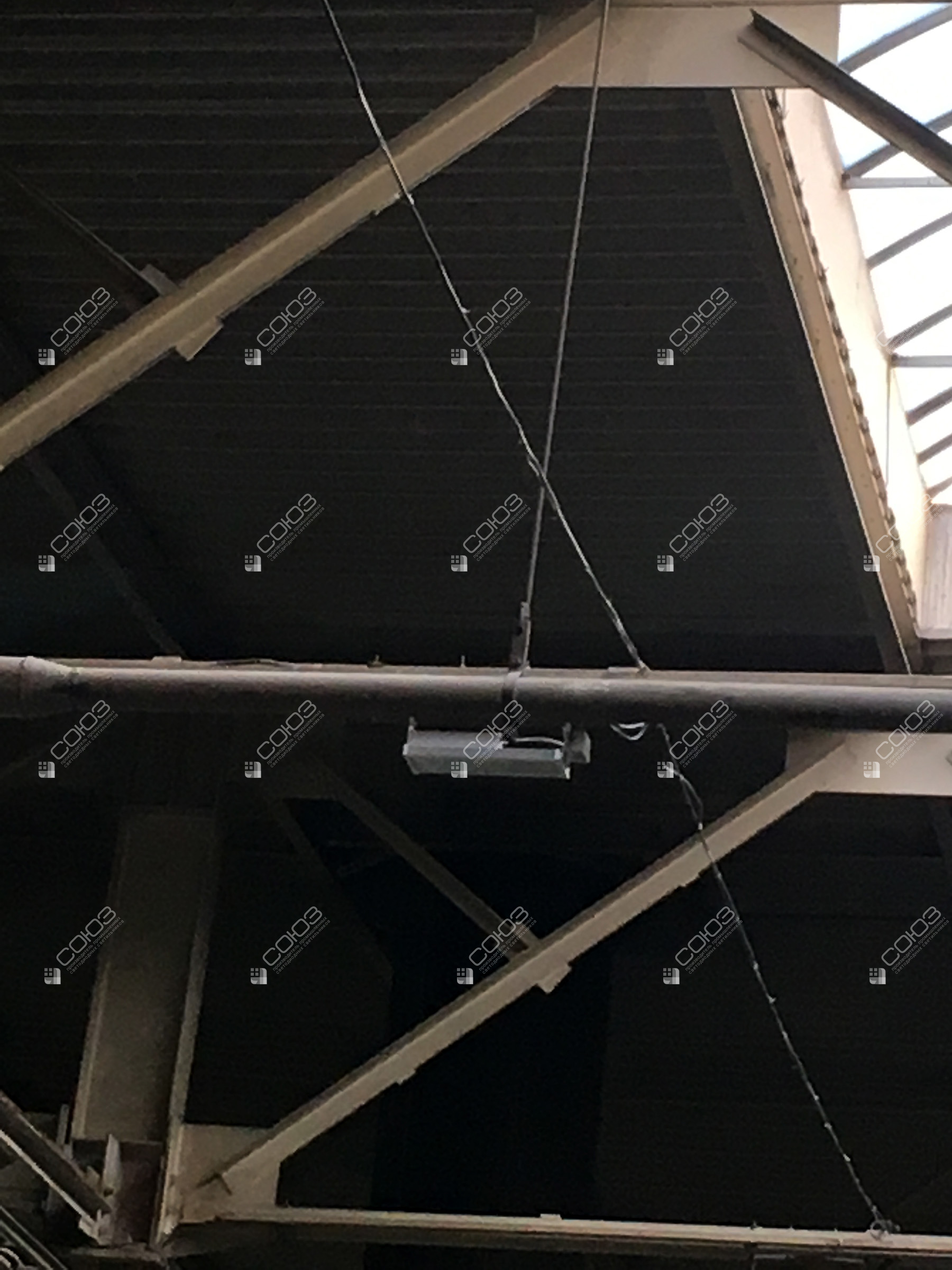

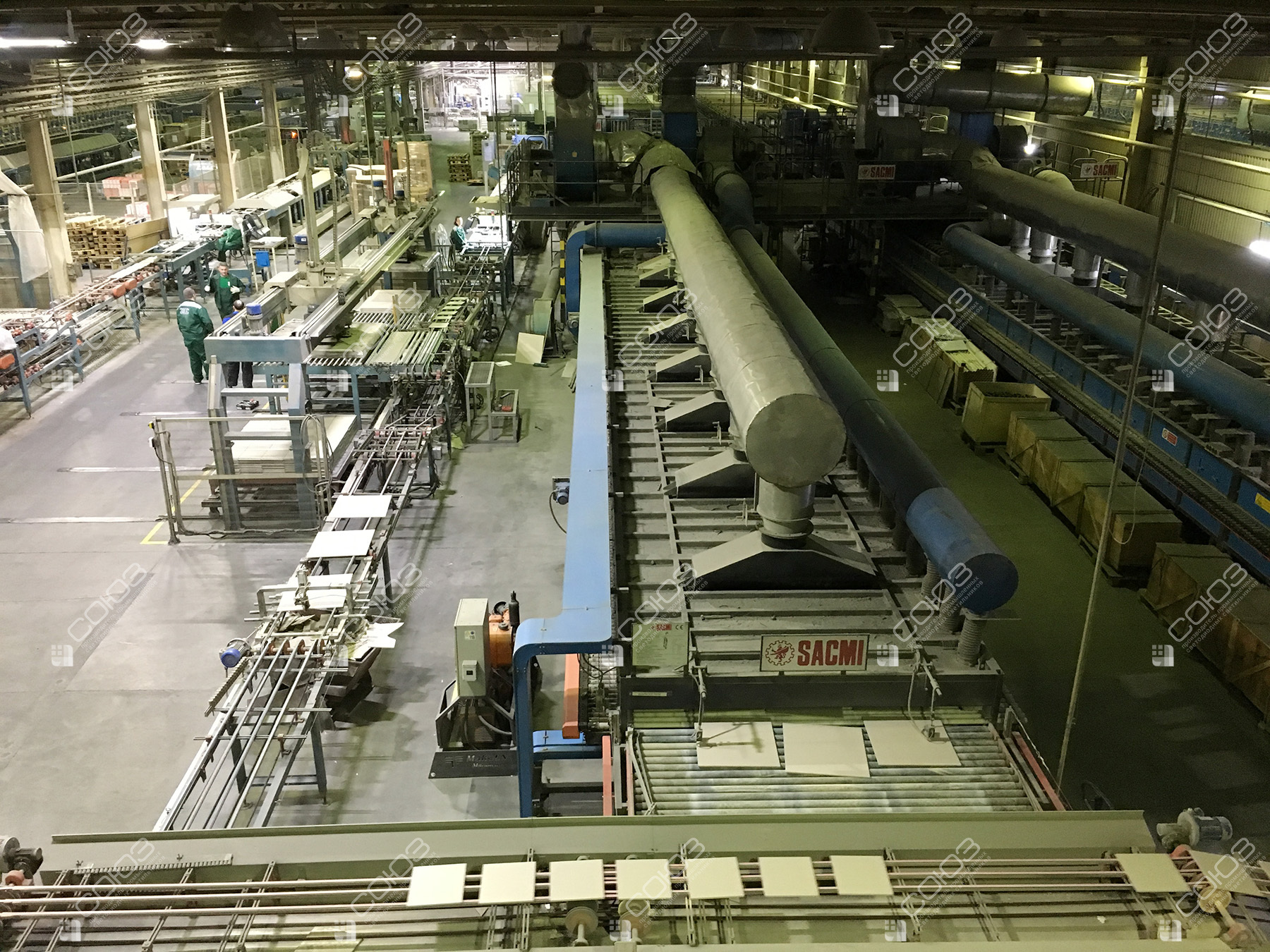

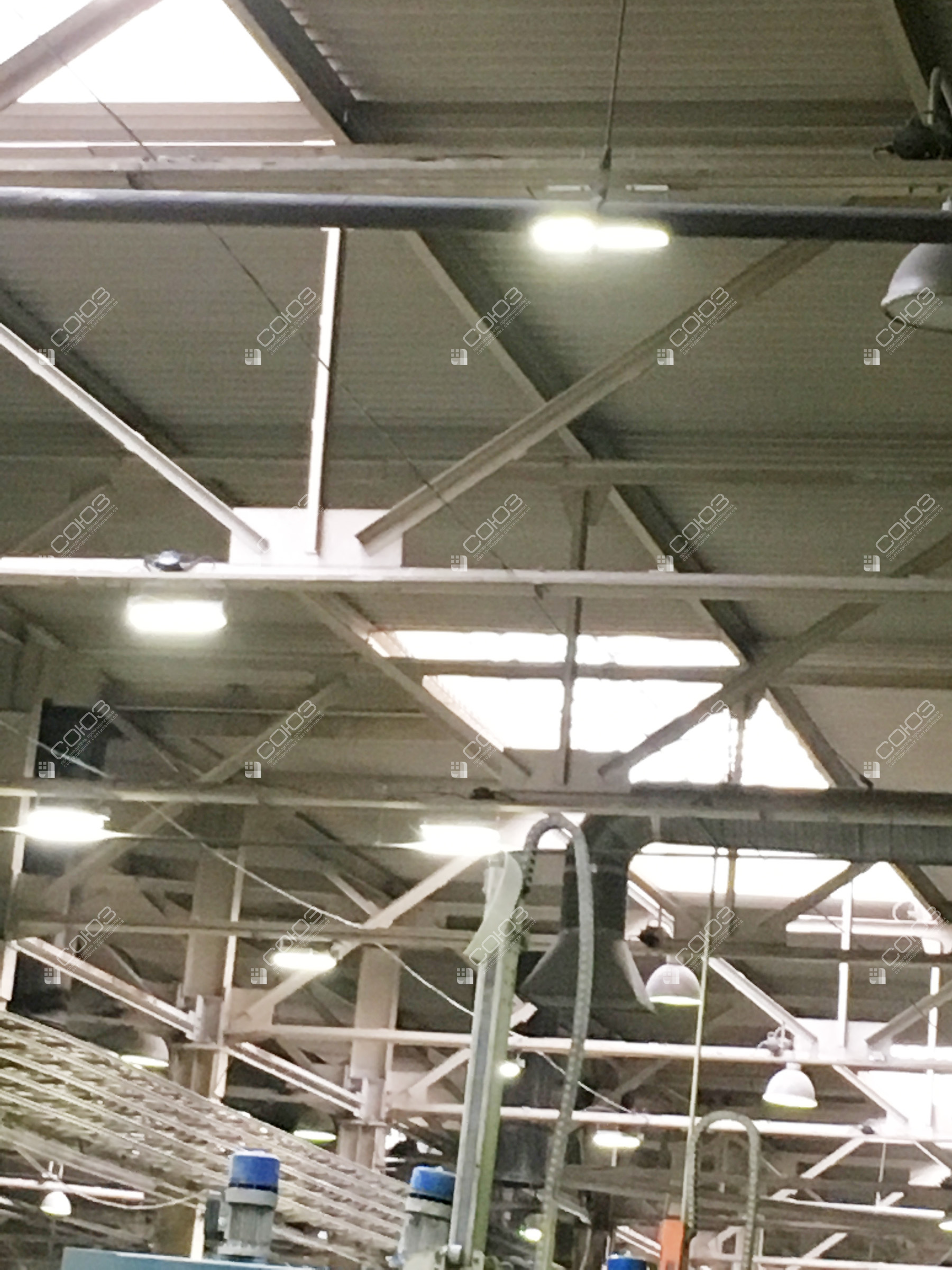

СОЮЗ 24-100/1-67 обеспечивают общий свет над технологическими линиями производства керамической плитки. Шесть фотографий показывают размещение относительно оборудования.
Для аналогичного цеха учитывают затенение машинами и конвейерами. В местах осмотра плитки дополнительно проверяют направление света и блики на поверхности изделия.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха керамической плитки на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для производственного цеха: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность или подвес; регулировка корпуса ±30°. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
100 Вт и 16 407 лм
Модель формирует широкий поток под углом 120°. Расстановку связывают с высотой помещения, шириной проходов и фактическим положением рабочих зон у технологической линии.
Накладное размещение
Крепление подходит для горизонтальной поверхности или подвеса. Выбирают доступные строительные конструкции, учитывая регулировку корпуса и возможность обслуживания прибора после установки.
Условия производства
Степень защиты IP67 помогает защитить корпус от пыли и воды. Температуру возле нагретого оборудования и конкретные воздействия на светильник проверяют отдельно по паспорту.
Как подобрать освещение производства керамической продукции
Для расчёта передайте план технологических линий, высоту монтажа и расположение постов обслуживания. Отметьте зоны сортировки, осмотра изделий и перемещения персонала. Укажите условия среды у предполагаемых точек установки. Если ассортимент меняется, полезно показать несколько типовых поверхностей: матовая и глянцевая плитка по-разному отражают направленный на неё свет.
Посмотрите освещение цехов, накладные светильники и промышленный каталог. Сравните участок визуального осмотра деталей и замену ДРЛ-400 в производственном помещении. Ряды света согласуют с оборудованием. После монтажа проверяют видимость рабочих поверхностей.
Полезные материалы для вашего проекта
Требования к освещённости
Выберите нормы освещённости по назначению зоны и выполняемой работе.
Оптика и моделирование
Изучите кривые силы света и используйте IES-файлы для расчёта выбранной модели.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту.
Производство и поддержка
Подробнее: производство НПО «СОЮЗ» и условия пятилетней гарантии. Для заявки укажите исполнение, питание и крепление.
Рассчитаем свет для производства плитки
Пришлите схему линий, высоту помещения и фотографии рабочих зон. Подберём светильники для общего освещения, обслуживания оборудования и участков осмотра.
