Освещение автомойки грузовых автомобилей на 12 В

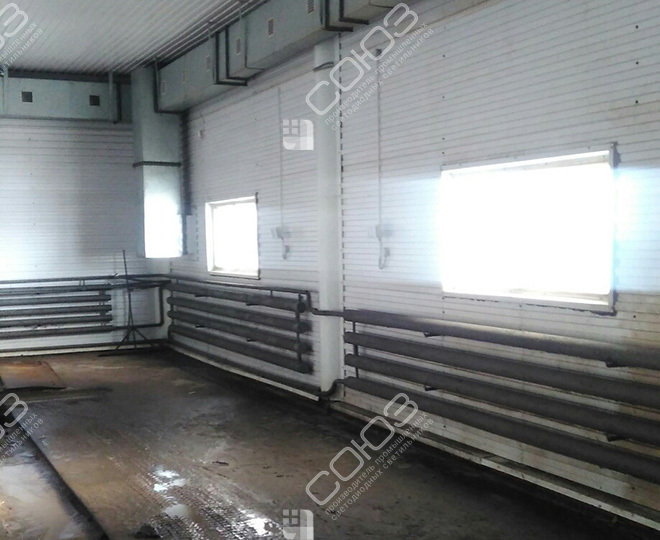

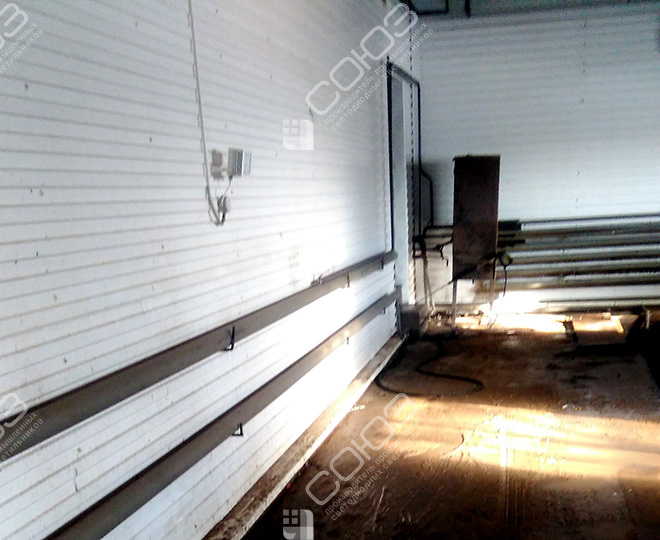

На автомойке грузовых автомобилей установлены СОЮЗ 23-20/1-67 на 12 В DC. Фотографии показывают настенное размещение светильников вдоль моечного пространства и у въездных ворот.
Проект реализован на светильниках:
Решение на объекте
Боковое освещение крупного автомобиля

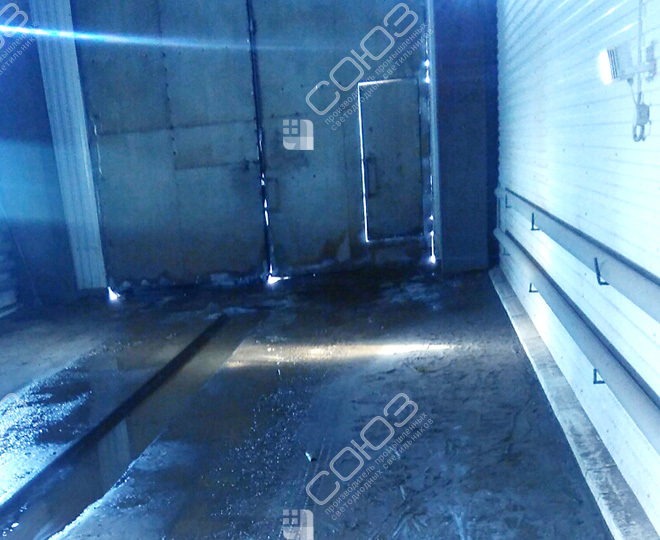

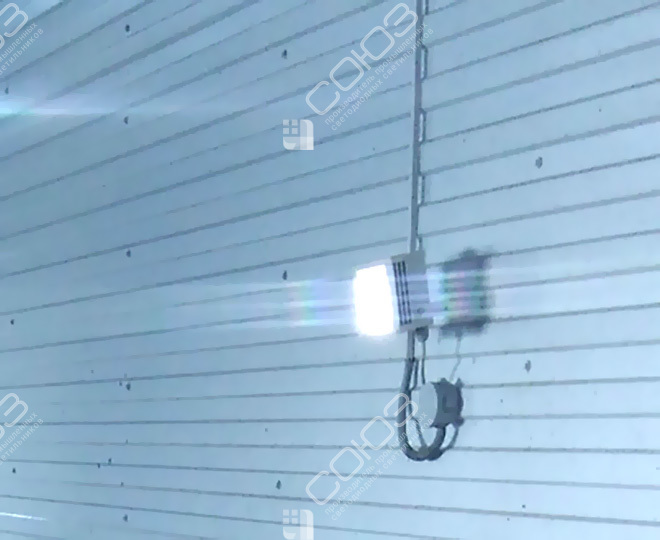

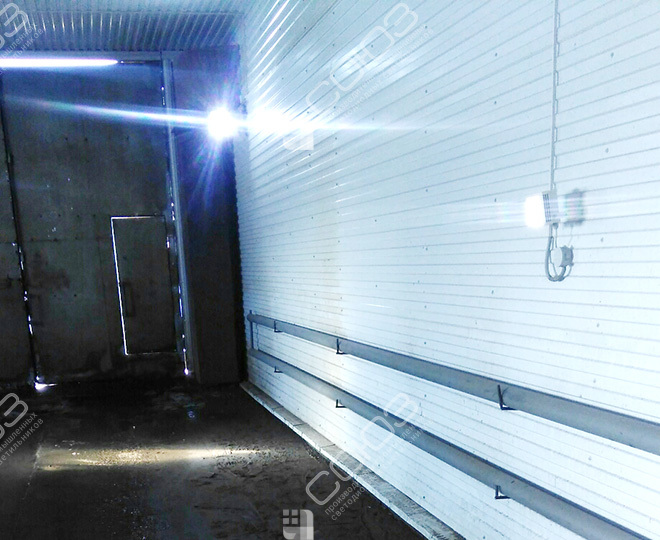

Грузовой автомобиль занимает значительную часть моечного бокса. Его высокий кузов закрывает свет сверху, а боковые поверхности и нижние участки оказываются в разных условиях видимости. В данном проекте компактные светильники размещены на стене: на первом снимке видны несколько точек, кабельная трасса и въездные ворота.
Такое расположение позволяет направить свет со стороны прохода к обслуживаемой машине. При выборе мест важно учитывать не только пустой бокс, но и его заполнение автомобилем: ширину свободного пространства, высоту кабины, выступающие зеркала и положение сотрудника со шлангом. Рабочую поверхность оценивают с обеих сторон транспорта. Блики на мокрой окраске могут мешать заметить загрязнение даже при достаточно ярком общем освещении.
Оборудование проекта

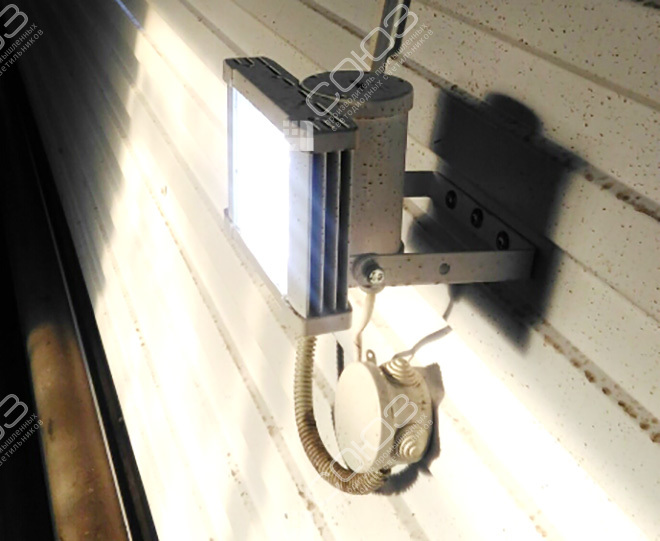

СОЮЗ 23-20/1-67 (12В)
Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности света в моечном боксе
Борта и нижние зоны
Высоту крепления выбирают по обслуживаемой технике. Свет должен доходить до нужных поверхностей, а корпус — оставаться вне маршрута автомобиля и рабочего инвентаря.
Вода и загрязнение
Для светильника и соединений учитывают характер увлажнения, моющие составы и обслуживание. Защита IP67 сама по себе не означает допустимость мойки струёй высокого давления.
Наведение вдоль стен
Направление проверяют с автомобилем на посту. Прибор не должен создавать резкое отражение в глазах сотрудника, который осматривает мокрый борт под небольшим углом.
Исходные данные для подбора автомойки
Рассмотрите светильники на 12 В, низковольтные исполнения и прожекторы для местного освещения. Номинал питания выбирают по проекту электрооборудования конкретного бокса; одинаковый внешний вид корпуса не означает одинаковую схему подключения.
Полезно сравнить расположение света у техники с переносной подсветкой автомобильных узлов, а работу внутри заглублённой зоны — с освещением смотровой ямы. Пришлите размеры бокса, фотографии стен, высоту ворот и габариты самых крупных автомобилей. Отдельно укажите, где выполняют осмотр качества мойки и какие поверхности труднее всего видеть. Для длинного состава проверяют видимость по всей длине проходов.
Питание, оптика и условия влажной среды
По технический паспорт и маркировку СОЮЗ проверьте исполнение: эта модель работает в диапазоне 11–18 В DC. Красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Источник питания, защиту цепей и соединения размещают с учётом реальной влажности и возможности обслуживания, а параметры проверяют в точке подключения светильника.
Раздел нормы освещённости помогает определить требования к рабочим участкам. IES-файлы используют для расчёта размещения, а кривые силы света — для понимания широкого охвата 120°. В расчётной модели учитывают автомобиль как препятствие, а не оставляют помещение пустым. Для подбора дополнительно сообщите состав применяемых моющих средств и температурный режим: устойчивость к технологической среде оценивают отдельно от пылевлагозащиты корпуса. Это позволяет согласовать решение до поставки оборудования.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение для грузовой автомойки
Передайте размеры бокса, габариты техники и параметры сети 12 В. Поможем выбрать точки установки, чтобы свет был полезен при мойке и осмотре автомобиля.
