Переносной светильник 12 В для обслуживания автомобиля

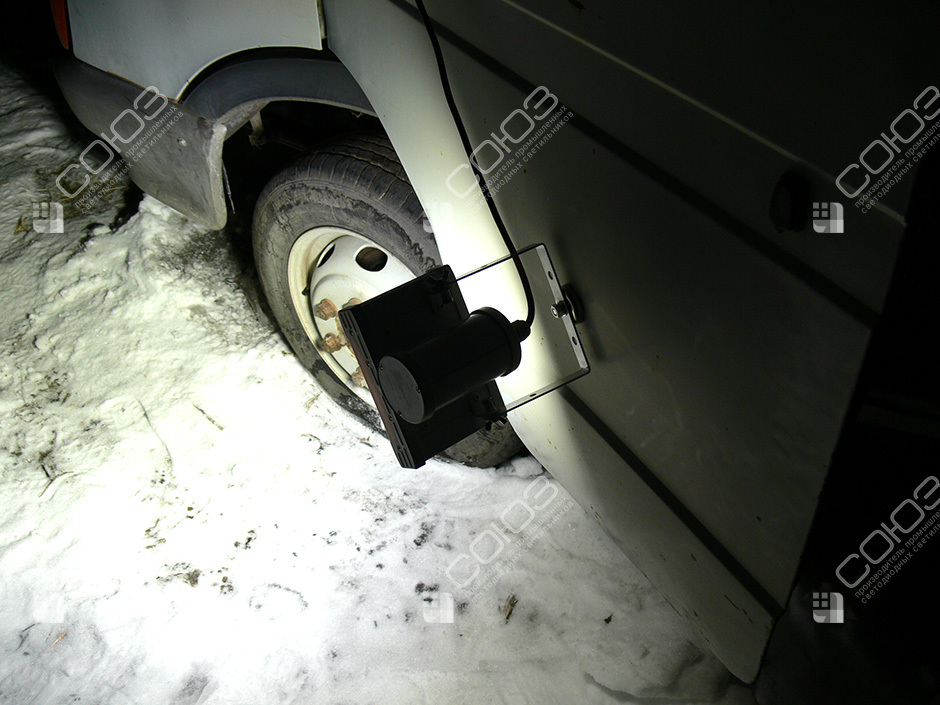

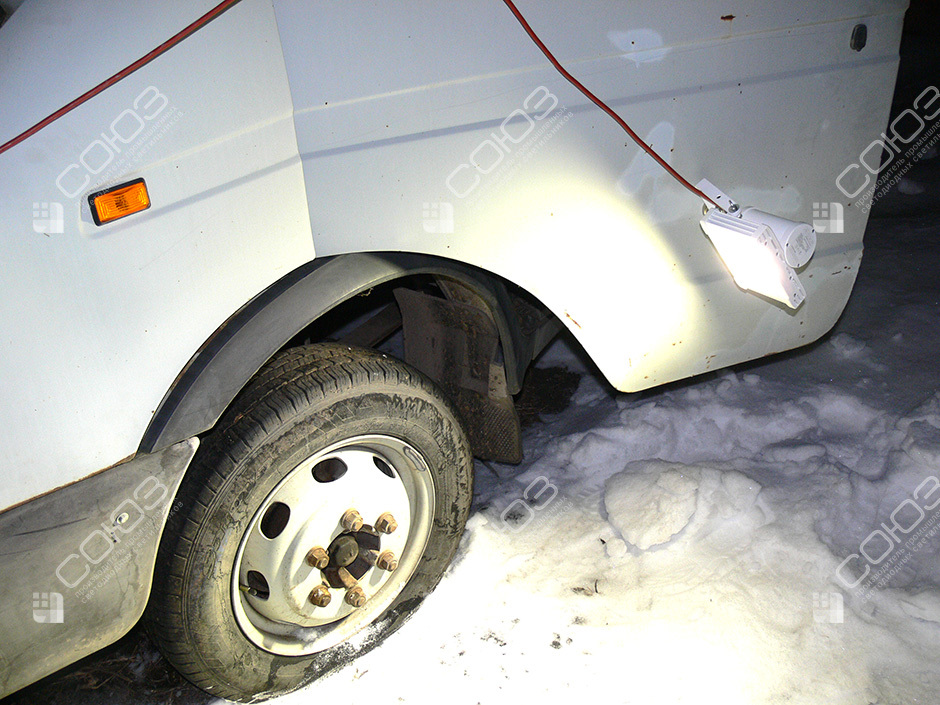

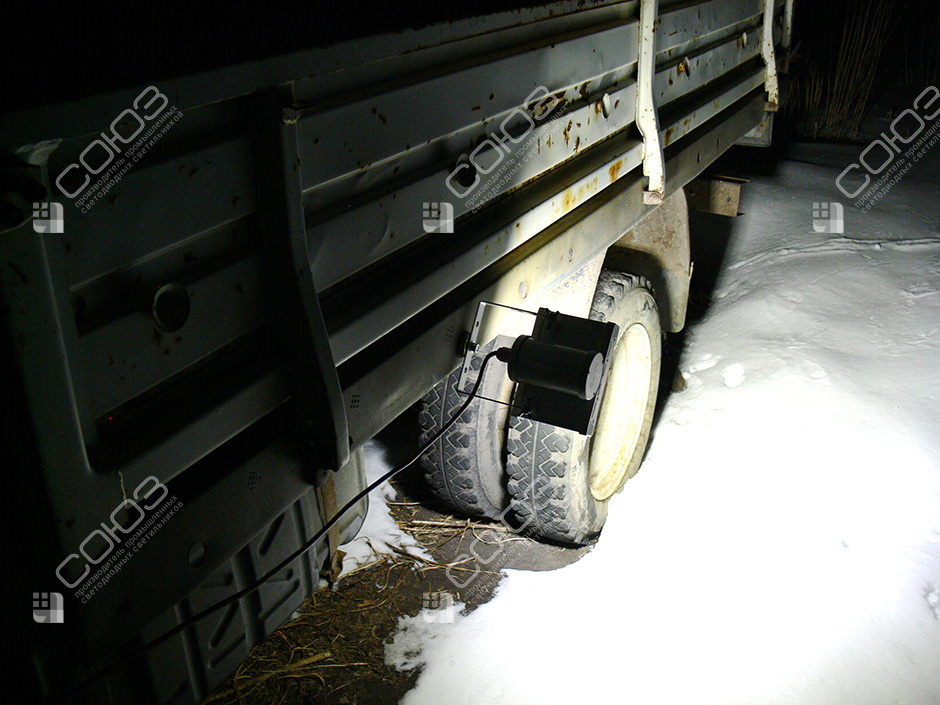

Переносной СОЮЗ 23-20/1-67 на 12 В установлен на магнитном держателе рядом с колесом и рамой автомобиля. Фотографии показывают местную подсветку узлов, скрытых от общего света.
Проект реализован на светильниках:
Решение на объекте
Освещение снизу и сбоку от автомобиля

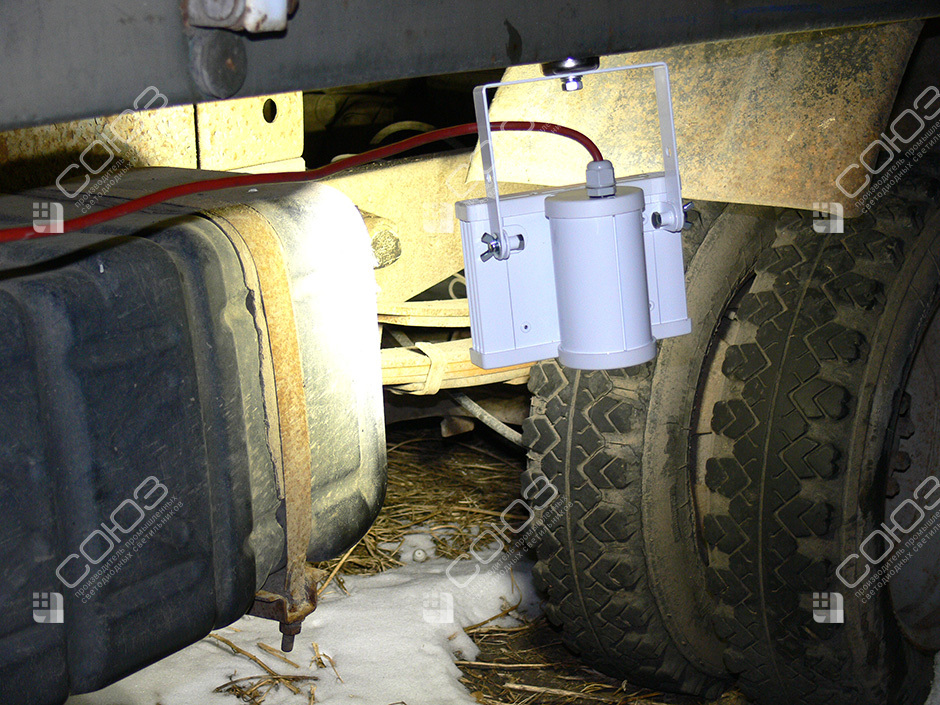

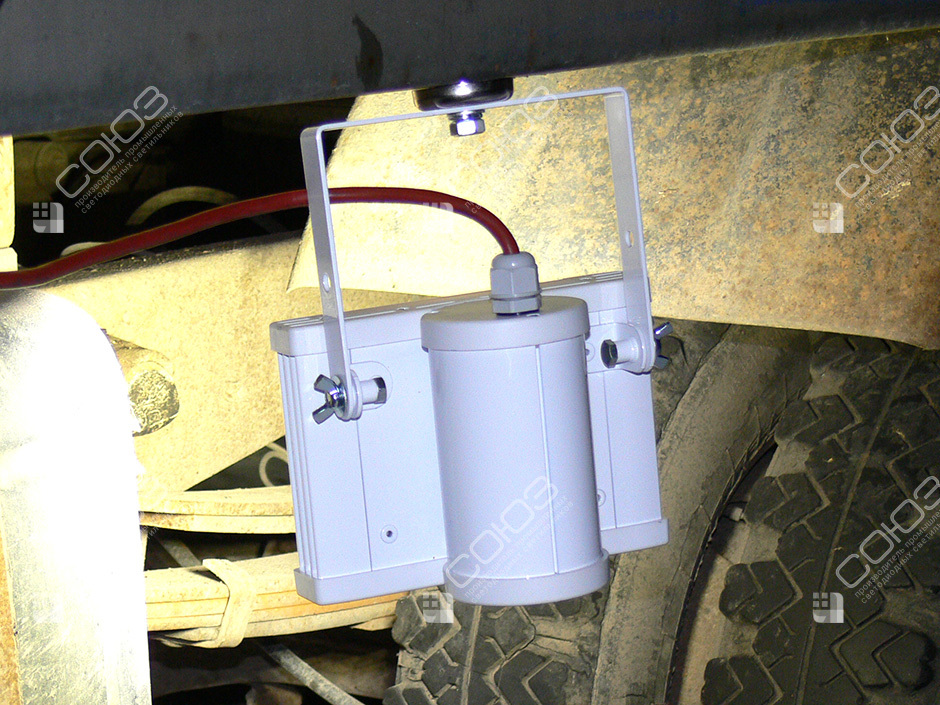

На первом снимке прибор закреплён под боковой частью автомобиля: рядом видны колесо, бак и элементы рамы. Это другая задача, чем освещение всего гаража. Кузов и крупные агрегаты закрывают свет потолочных приборов, а нужное соединение приходится рассматривать с небольшого расстояния. Местный источник ставят внутри этой затенённой зоны.
Поворотная скоба даёт возможность направить поток вдоль доступного пространства. Магнитный держатель удобен при смене участка осмотра: после отключения и безопасного снятия прибор можно перенести на другую подходящую стальную поверхность. Такой комплект требует продуманного обращения с проводом. Он не должен висеть на кабеле, задевать колесо или попадать под автомобиль при изменении положения техники.
Оборудование проекта
СОЮЗ 23-20/1-67 (12В)
Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три условия удобного переносного света
Доступ к узлу
Положение выбирают относительно точки осмотра, оставляя свободным путь руки с инструментом. Бак, рама и колесо не должны перекрывать основную часть потока.
Устойчивое основание
Перед работой проверяют сцепление магнита с выбранной стальной деталью. Ржавчина, грязь, тонкий металл и неровная поверхность меняют условия крепления.
Контроль кабеля
Маршрут провода определяют до начала обслуживания. Кабель защищают от острых кромок и натяжения, а перенос выполняют с учётом положения источника питания.
Выбор переносного комплекта для ремонтного поста
Сравните светильники на магнитном креплении, исполнения с питанием 12 В и другие низковольтные модели. Здесь применяется прибор 20 Вт с широким углом 120°: он охватывает близкий участок, однако крупная деталь между светильником и объектом всё равно создаёт тень.
Дополнительные варианты размещения представлены в проектах подсветки подкапотного пространства и местного освещения на магнитном держателе. Для своего поста составьте перечень операций: осмотр соединений, обслуживание подвески, работа у рамы. Покажите доступные точки крепления и расстояния от них до узлов. Такой набор исходных данных полезнее одной общей фотографии автомобиля издалека.
Что проверить до подключения переносного светильника
По технический паспорт сверяют рабочий диапазон 11–18 В DC. Соблюдайте полярность: красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Маркировку СОЮЗ помогут отличить исполнение 12 В от внешне похожего прибора на другое напряжение. Питание и кабель выбирают с учётом длины линии и условий эксплуатации ремонтного поста.
Изучите нормы освещённости, чтобы задать требования к обслуживаемой зоне, и кривые силы света, чтобы понять характер распределения света. IES-файлы нужны при расчёте повторяющихся рабочих мест. Для отдельной операции дополнительно проверяют видимость непосредственно у автомобиля: тень от руки, отражение от бака, удобство взгляда из рабочей позы. Фотографии проекта показывают принцип размещения, а количество приборов и длину провода подбирают под реальный маршрут обслуживания.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Соберём решение для переносного освещения
Пришлите фотографии рабочих зон, точки возможного крепления и параметры источника 12 В. Поможем подобрать комплект для осмотра и обслуживания вашей техники.
