Местное освещение фрезерного станка светильником 24 В

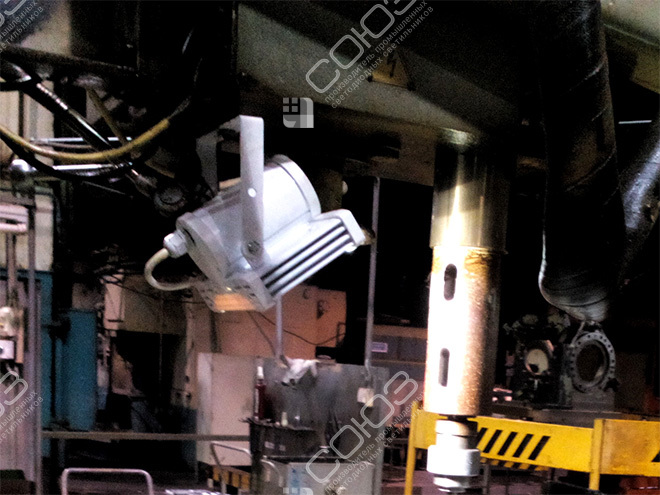

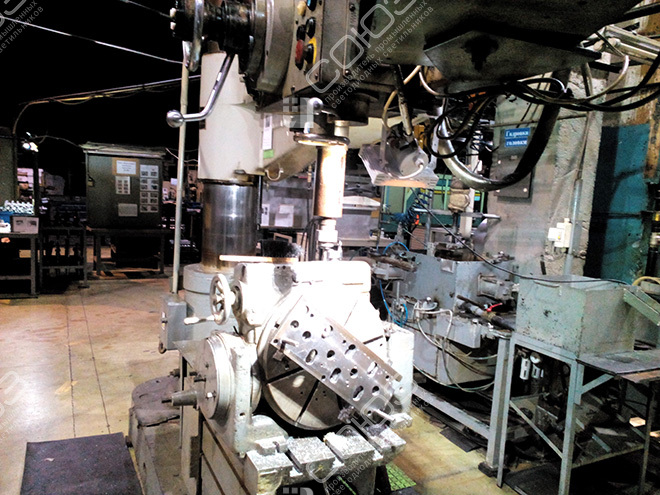

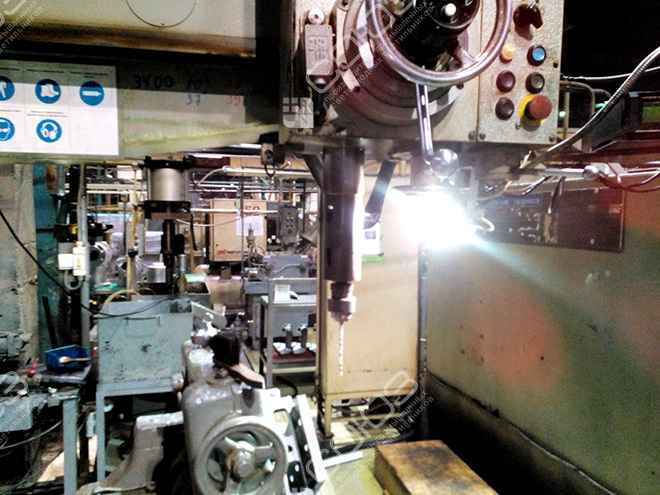

Для фрезерного станка применён СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают местную подсветку детали и установку поворотного светильника рядом с рабочей зоной.
Проект реализован на светильниках:
Решение на объекте
Свет на детали и оснастке фрезерного станка

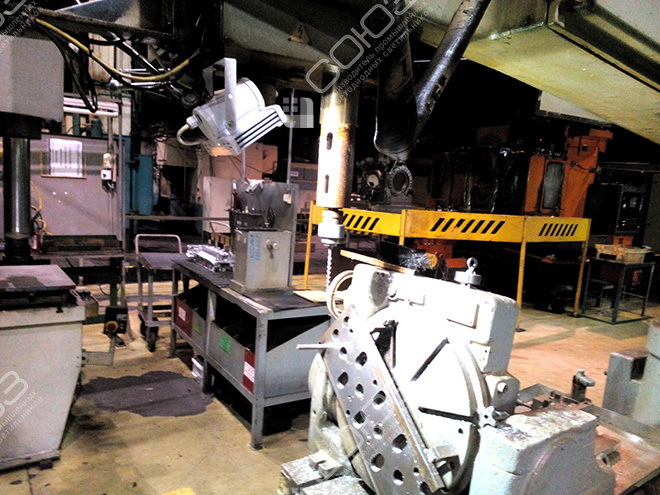

На первом снимке крупная деталь установлена в рабочей зоне, а светильник направлен на неё сверху и сбоку. Вокруг видны конструкции станка и соседнее оборудование. Общее освещение цеха помогает ориентироваться в помещении, однако не всегда позволяет хорошо рассмотреть поверхность, частично закрытую оснасткой и узлами машины.

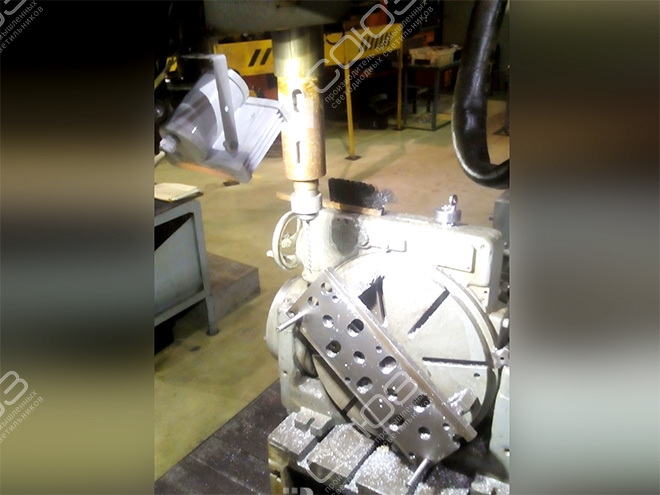

Местный источник мощностью 20 Вт подводит свет ближе к обрабатываемой детали. Широкий угол 120° полезен, когда нужно видеть не единственную точку, а участок поверхности и расположенные рядом элементы крепления. Направление проверяют из позиции оператора. При изменении размера заготовки или положения стола тени могут переместиться, поэтому удобство света оценивают на характерных для станка операциях, включая установку и снятие деталей.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что влияет на обзор фрезерной обработки
Размер заготовки
Крупная деталь сама становится препятствием для света. Проверяют видимость её боковых поверхностей, крепежа и участков, расположенных за выступами оснастки.
Положение рабочего стола
Светильник и кабель размещают с учётом перемещений. Полезная зона освещения должна сохраняться в предусмотренных рабочих положениях оборудования.
Взгляд оператора
При наведении учитывают отражение от обработанного металла. Свет должен помогать различать поверхность, не создавая яркого блика на основной линии наблюдения.
Подбор местного света для фрезерного участка
В разделе станочных светильников можно выбрать подходящий способ освещения; затем сравнить модели на 24 В и общее освещение цеха. Местный и общий свет дополняют друг друга: первый работает на детали, второй обеспечивает удобную ориентацию между станками и рабочими местами.
Дополнительные примеры — освещение фрезерного центра KOVOSVIT и подсветка горизонтально-фрезерного станка. У этих машин другая компоновка, поэтому полезно сравнивать положение прибора относительно инструмента и детали. Для своего оборудования укажите размеры стола, максимальную заготовку, высоту свободного пространства и точки крепления. Фотографии с места оператора покажут препятствия, которые не видны на общем плане участка.
Расчёт поверхности и проверка подключения
Изучите нормы освещённости, чтобы сформулировать требования к выполняемым операциям. Кривые силы света объясняют широкий охват 120°, а IES-файлы позволяют рассчитать свет на выбранной рабочей поверхности. Для сложной оснастки расчёт дополняют проверкой реального обзора: даже хорошо освещённая горизонтальная плоскость не гарантирует видимость бокового крепежа.
Перед подключением проверьте маркировку СОЮЗ и технический паспорт. Модель работает от 18–32 В постоянного тока; красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет. Уточняют параметры станочной цепи, состав СОЖ и условия загрязнения. Корпус IP67 защищён от пыли и воды, но совместимость с конкретной технологической жидкостью оценивают отдельно. Доступ к очистке экрана и проверке крепления предусматривают так, чтобы обслуживание не требовало разборки соседних узлов.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для фрезерного станка
Пришлите фотографии детали и оснастки, размеры рабочей зоны и параметры сети 24 В. Поможем выбрать положение светильника для ваших операций.
