Освещение фрезерного центра KOVOSVIT светильником 24 В

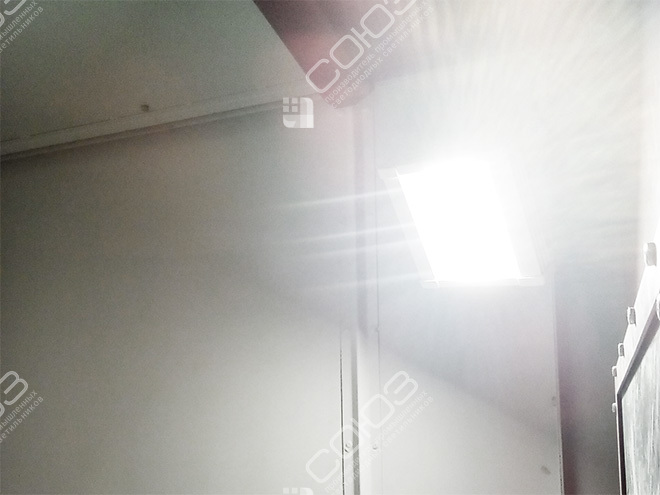

В рабочей зоне фрезерного центра KOVOSVIT установлен СОЮЗ 23-40/2-67 на 24 В DC. Фотографии показывают освещение стола и оснастки направленной оптикой 60°.
Проект реализован на светильниках:
Решение на объекте

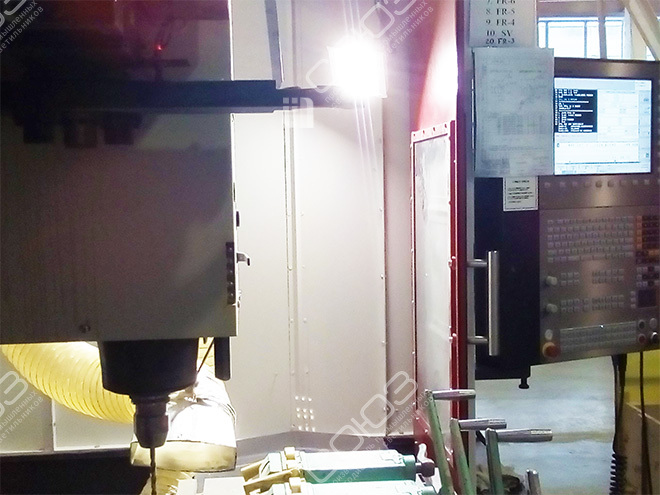

Направленный свет на столе обрабатывающего центра

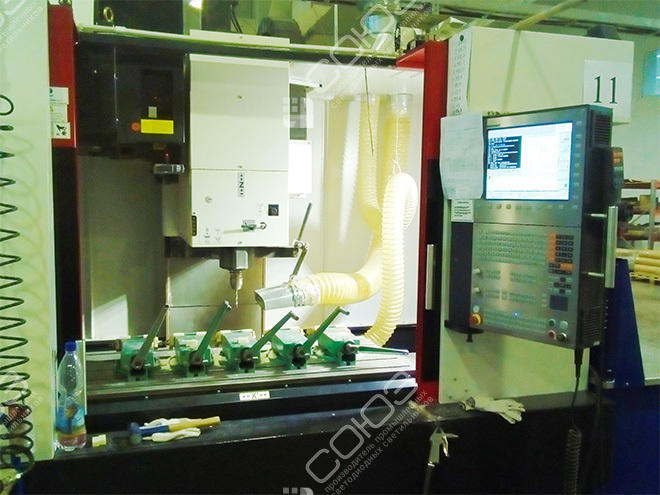

На первом снимке видны открытая рабочая зона KOVOSVIT, шпиндельный узел, стол с несколькими элементами оснастки и пульт управления сбоку. Свет должен помогать наблюдать именно за внутренней зоной, где выполняют установку деталей и обработку. Яркость у двери или на панели управления не заменяет хорошего обзора между приспособлениями на столе.
Для проекта выбрана модель 40 Вт с линзами 60° и световым потоком 5 624 лм. Направленный пучок позволяет сосредоточить свет на рабочем участке, однако его границы нужно проверить при разных положениях стола и шпинделя. Несколько заготовок или высокие прижимы могут создавать локальные тени. Поэтому размещение оценивают с типовой оснасткой и с точки, из которой оператор действительно наблюдает за оборудованием.
Оборудование проекта
СОЮЗ 23-40/2-67 (24В)

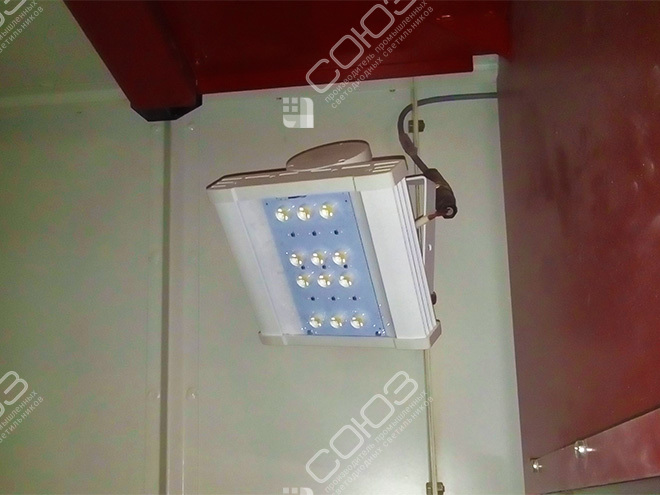

Светильник на поворотной скобе; номинальное питание 24 В постоянного тока. Вторичные линзы формируют направленный пучок 60°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что важно для рабочей зоны KOVOSVIT
Стол с оснасткой

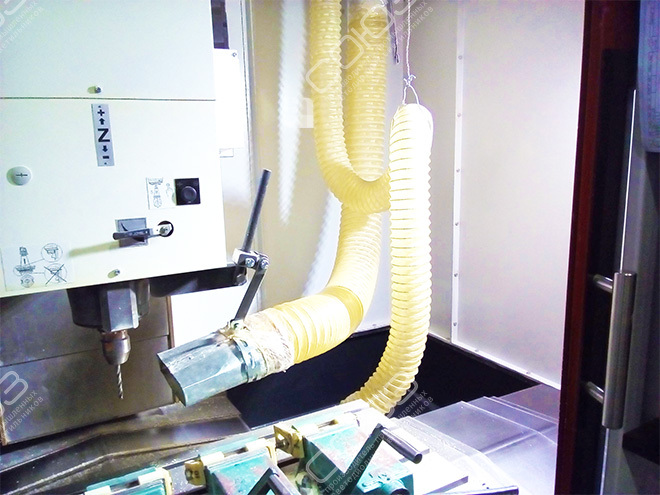

Свет проверяют между приспособлениями и у мест закрепления деталей. Высокий прижим может закрыть небольшой участок, даже если весь стол кажется ярко освещённым.
Глубина камеры

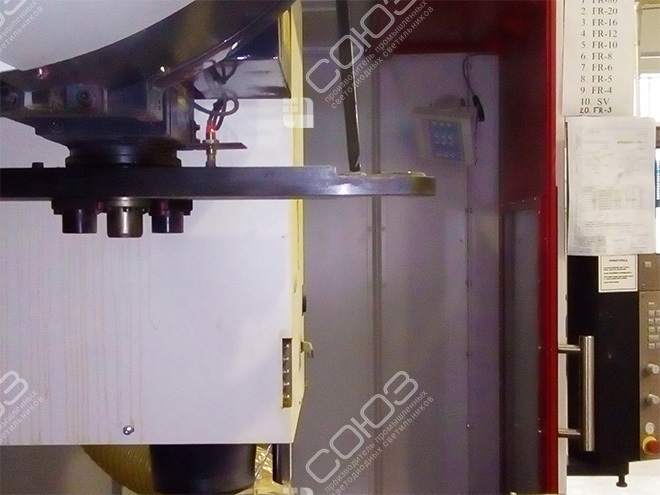

Угол 60° требует точного направления. Проверяют, попадают ли в полезный свет дальние поверхности и края рабочего диапазона при перемещении оборудования.
Доступ через дверь
Установка не должна мешать загрузке и обслуживанию. Провод и крепление располагают с учётом открытия ограждений, траекторий узлов и очистки камеры.
Как выбрать светильник для фрезерного центра
Рассмотрите станочные светильники, исполнения с питанием 24 В и освещение цеха. Общий свет обеспечивает комфорт вокруг оборудования, а местный источник подбирают по глубине камеры, размерам стола и характеру выполняемых операций. Слишком яркий свет на ближней стенке может отвлекать от дальней детали.
Другие варианты компоновки представлены в проектах фрезерного центра MCFV и местного освещения фрезерного станка. Сравнивайте расстояние до поверхности и наличие препятствий, а не только мощность. Для заявки нужны фотографии камеры с оснасткой, размеры рабочего диапазона и предполагаемая точка крепления. Если детали регулярно меняются, покажите наиболее крупную и наиболее сложную для обзора конфигурации.
Сравнение оптики и проверка сети оборудования
Посмотрите кривые силы света, чтобы понять отличие направленного света 60° от широкого 120°. IES-файлы конкретной модели позволяют рассчитать рабочие поверхности, а нормы освещённости помогают задать требования к операциям. Результат оценивают по видимости детали, крепежа и инструмента, включая тени от приспособлений и отражение от обработанного металла.
Сверьте маркировку СОЮЗ и технический паспорт: СОЮЗ 23-40/2-67 на 24 В работает в диапазоне 18–32 В DC. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Перед подключением проверяют параметры и доступную мощность станочной цепи. При использовании СОЖ сообщают её состав и характер контакта с прибором. Защита IP67 характеризует оболочку, но совместимость с конкретной жидкостью и допустимость выбранного места установки согласуют отдельно. Экран должен оставаться доступным для очистки.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение для вашего центра KOVOSVIT
Отправьте фотографии камеры с оснасткой, размеры стола и сведения о питании 24 В. Поможем выбрать оптику и положение светильника для удобного обзора.
