Освещение станка для горизонтального фрезерования — 24 В
В проекте горизонтально-фрезерного станка применён СОЮЗ 23-20/1-67 на 24 В DC. Пять фотографий показывают местный свет у оборудования, рабочего стола и механизмов настройки.
Проект реализован на светильниках:
Решение на объекте
Освещение рабочей области при боковой обработке
При горизонтальном фрезеровании важна видимость боковой рабочей области, положения заготовки и крепёжных элементов. Потолочный свет прежде всего падает сверху; массивные части оборудования и оснастка могут закрывать от него нужную поверхность. Местный источник позволяет выбрать другое направление, связанное с расположением инструмента и места наблюдения.

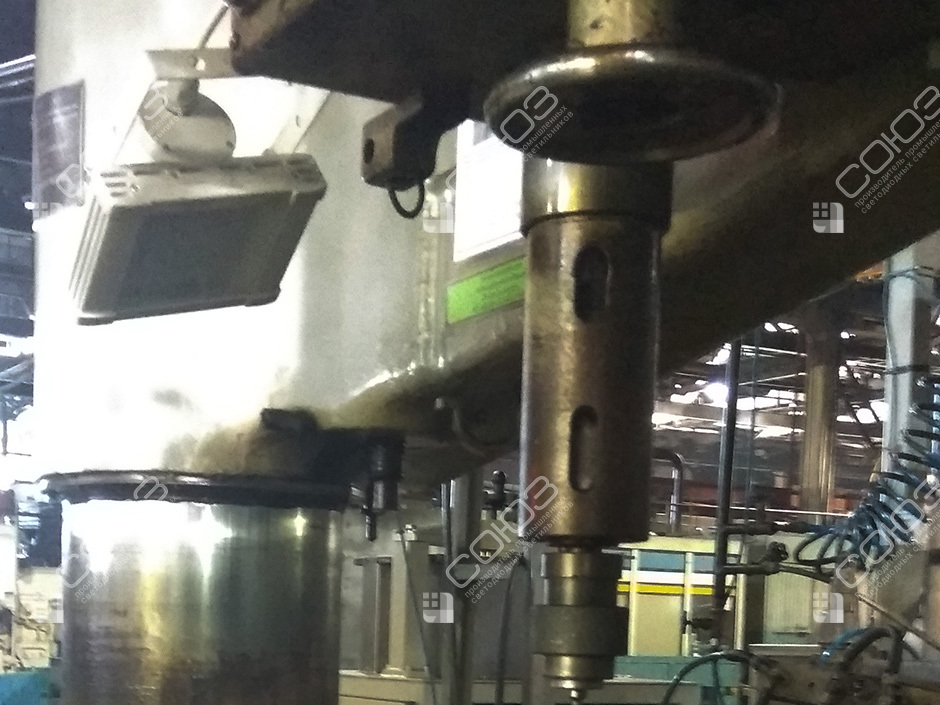

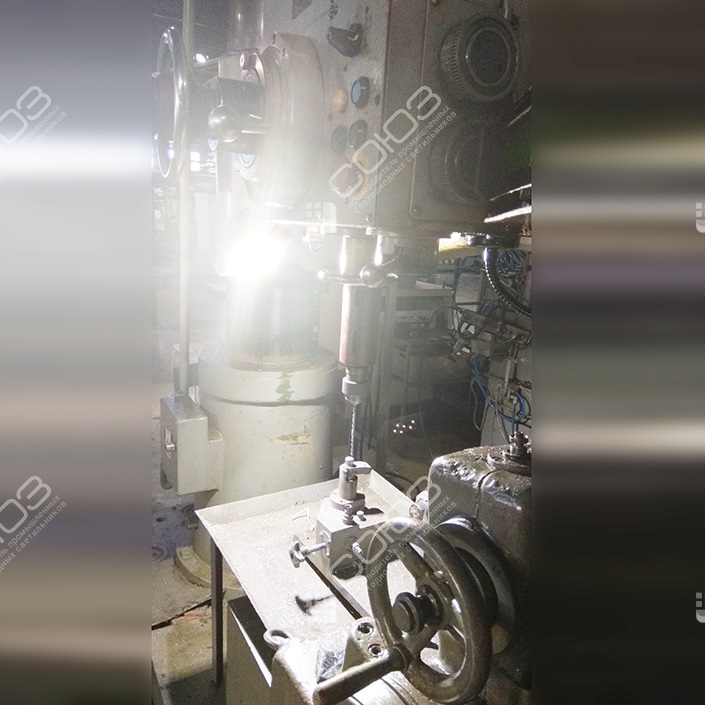

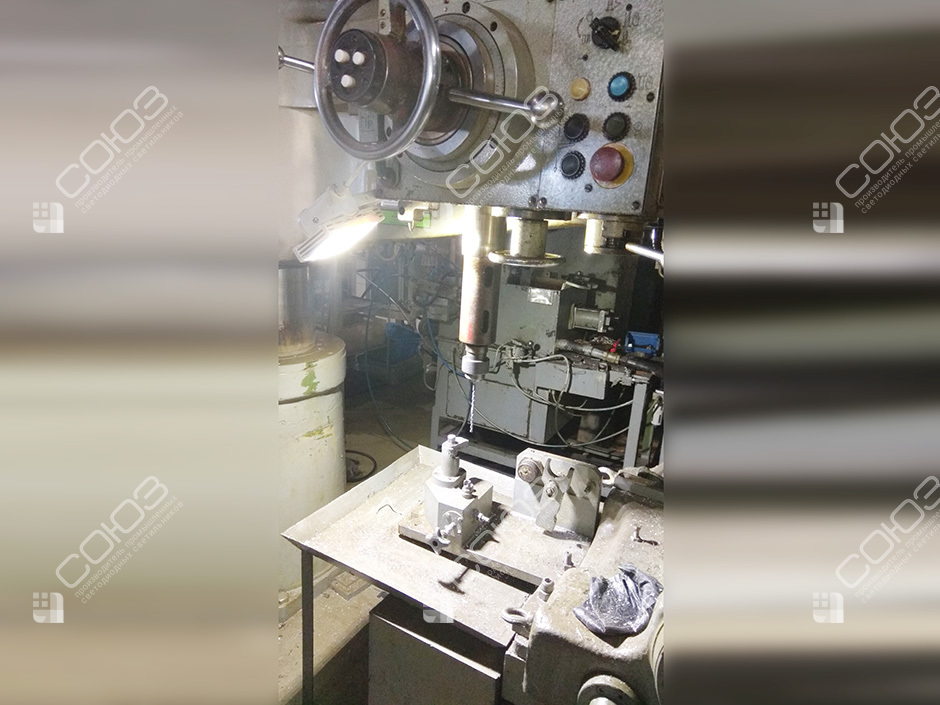

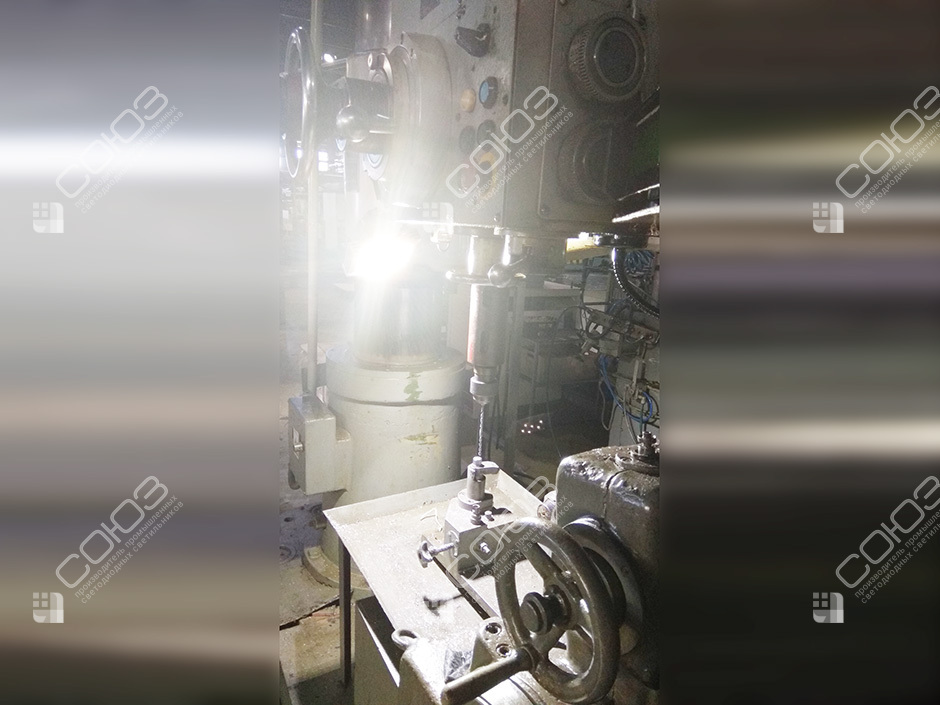

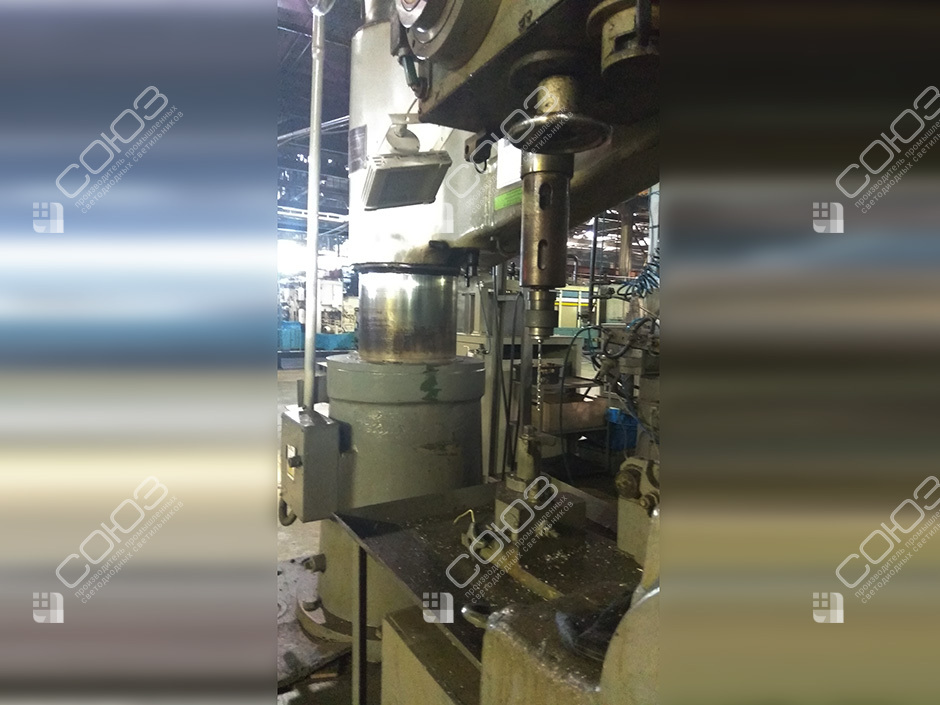

На фотографиях можно рассмотреть свет рядом со станком, стол и органы управления. Для оснащения подобного поста следует сначала определить рабочие положения детали, а затем выбирать основание под скобу. Схему оценивают при характерных перемещениях стола: участок, открытый для света в одном положении, может оказаться за препятствием в другом. Отдельное внимание уделяют доступу к рукояткам и установке заготовки, чтобы дополнительное оборудование не осложняло привычные операции наладки.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Условия для бокового направления света
Поверхность обработки
Целевую область задают по расположению детали. Проверяют боковые грани и крепление, а не только верхнюю плоскость стола.
Ход стола
Согласуют положение светильника при обычных перемещениях. Кабель прокладывают так, чтобы он не попадал в траектории механизмов и загрузки.
Тени от инструмента
Корпус узла и оснастка могут заслонять рабочую область. Корректируют направление, сохраняя штатные ограждения и предусмотренный порядок эксплуатации.
Подготовка решения для фрезерного участка
Передайте общий вид станка и фото с типичной деталью. Отметьте места, которые нужно видеть при закреплении и проверке, а также диапазон перемещения стола. Укажите удобные точки крепления и положение оператора. Чем точнее эти данные, тем легче отличить недостаток мощности от неудачного направления.
Сравните станочные решения, светильники 24 В и низковольтный каталог. Полезны проект заточки фрез и местный свет станка для металлообработки. Они показывают другие задачи наблюдения около инструмента. Для модели данного проекта требуется DC: красный провод подключают к «плюсу», чёрный — к «минусу». Защита от обратной полярности не предусмотрена.
Как согласовать свет с рабочими перемещениями
Сопоставьте операции и нормы освещённости. Кривые силы света помогают понять направление распределения, а IES-файлы — проверить выбранную схему на рабочих поверхностях. В расчёт полезно включить положение высокой детали и крупных частей оснастки, которые могут перекрывать боковой поток.
Изучите маркировку СОЮЗ и технический паспорт перед монтажом. Оцените воздействие стружки и применяемой жидкости, доступ к очистке и возможность фиксировать направление после регулировки. При смене оснастки удобно возвращаться к сохранённой схеме или фотографии крепления. Это помогает поддерживать условия наблюдения при разных производственных заданиях без случайного поворота прибора.
