Освещение центра MCFV 1260 светильником СОЮЗ 24 В

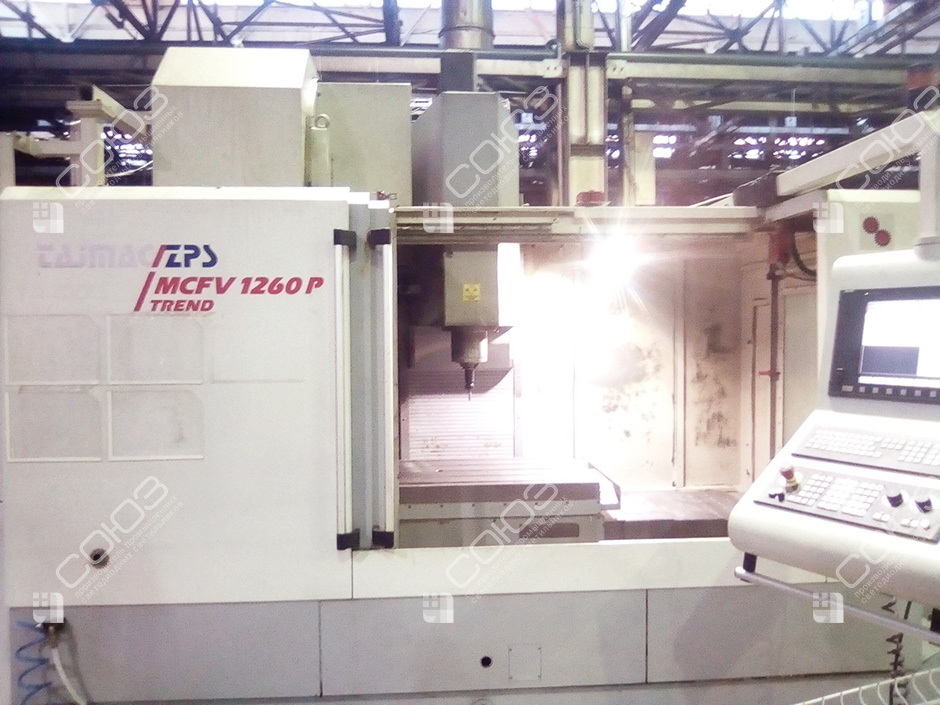

В вертикальном обрабатывающем центре MCFV 1260 используется СОЮЗ 23-20/1-67 на 24 В DC. Семь фотографий показывают светильник в верхней части рабочей камеры и пространство стола.
Проект реализован на светильниках:
Решение на объекте
Свет на широком столе под вертикальной головкой

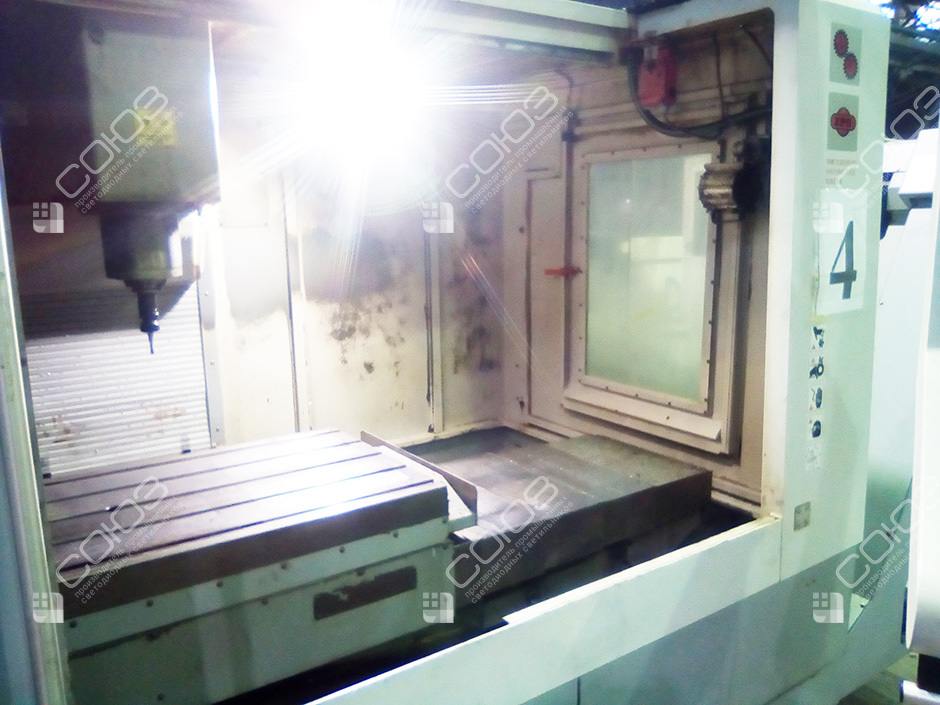

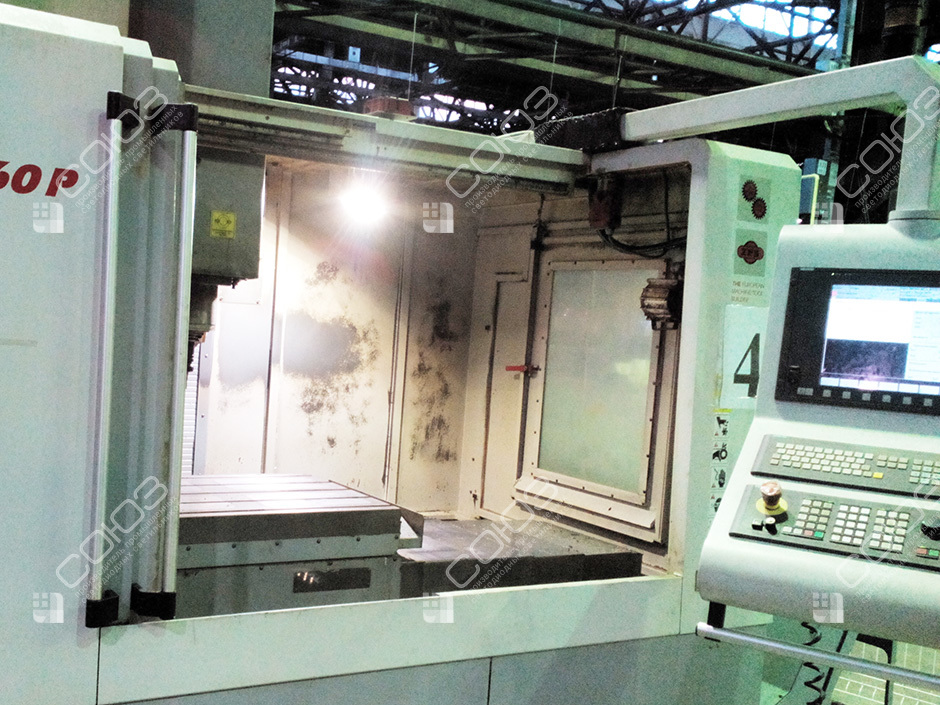

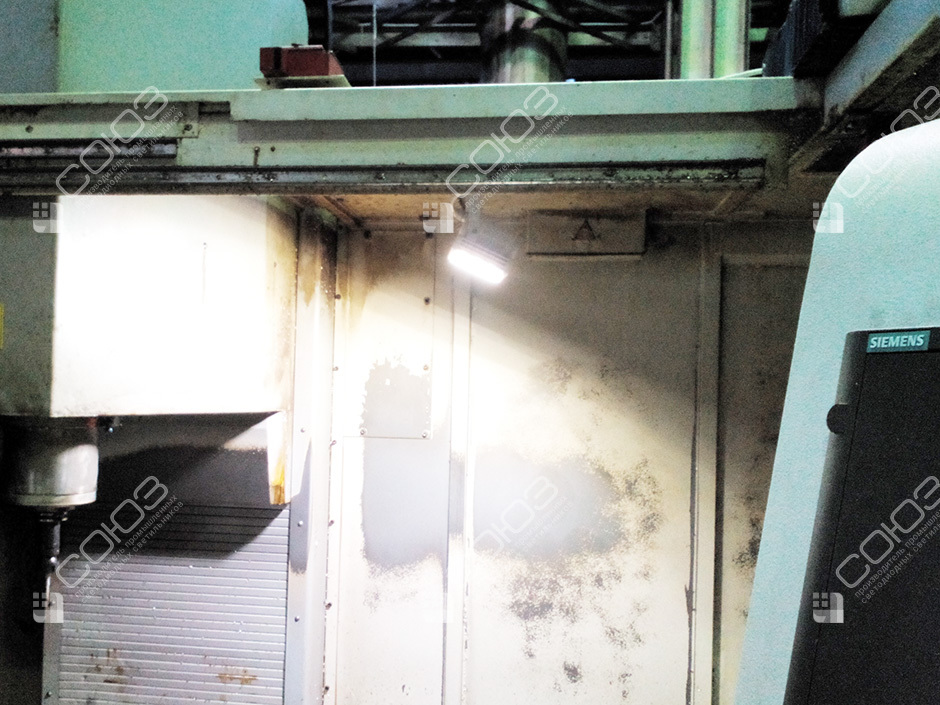

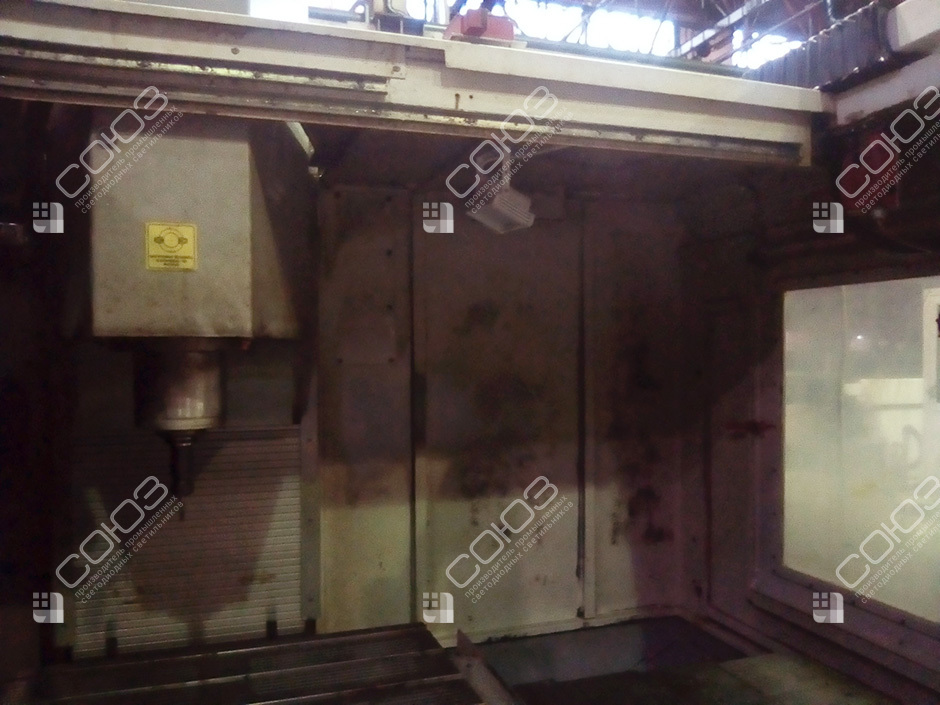

На фотографии MCFV 1260 видна протяжённая рабочая камера: вертикальная головка расположена слева, стол — ниже, светильник закреплён под верхней частью корпуса. При такой геометрии источник нужно согласовать с шириной доступной области. Свет около головки и на противоположной стороне стола может распределяться по-разному из-за расстояний и затенения.
Для аналогичного центра полезно рассматривать как небольшую деталь рядом с инструментом, так и заготовку, занимающую значительную часть стола. Высокие приспособления способны закрыть поток к отдельным граням. Положение прибора оценивают вместе с реальным заполнением камеры, доступом через проём и обзором с рабочего места. Настройка должна помогать установке и осмотру, сохраняя пространство для штатных движений, обслуживания головки и замены оснастки. Светильник не размещают только по принципу ближайшего свободного отверстия.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)

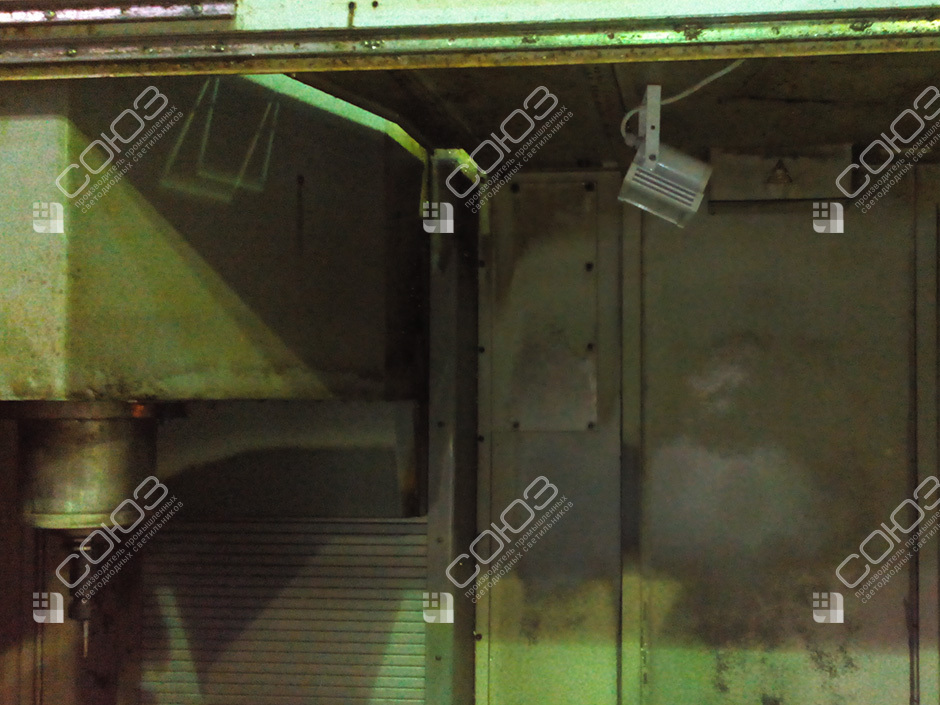

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три особенности протяжённой камеры
Разные расстояния
Ближний и дальний участки стола находятся в разных условиях. Проверяют область, где фактически размещают заготовки, а не усредняют весь объём камеры.
Вертикальная головка
Её положение влияет на тень. В схеме учитывают характерные рабочие позиции, чтобы нужная поверхность оставалась доступной для потока.
Проём для наблюдения

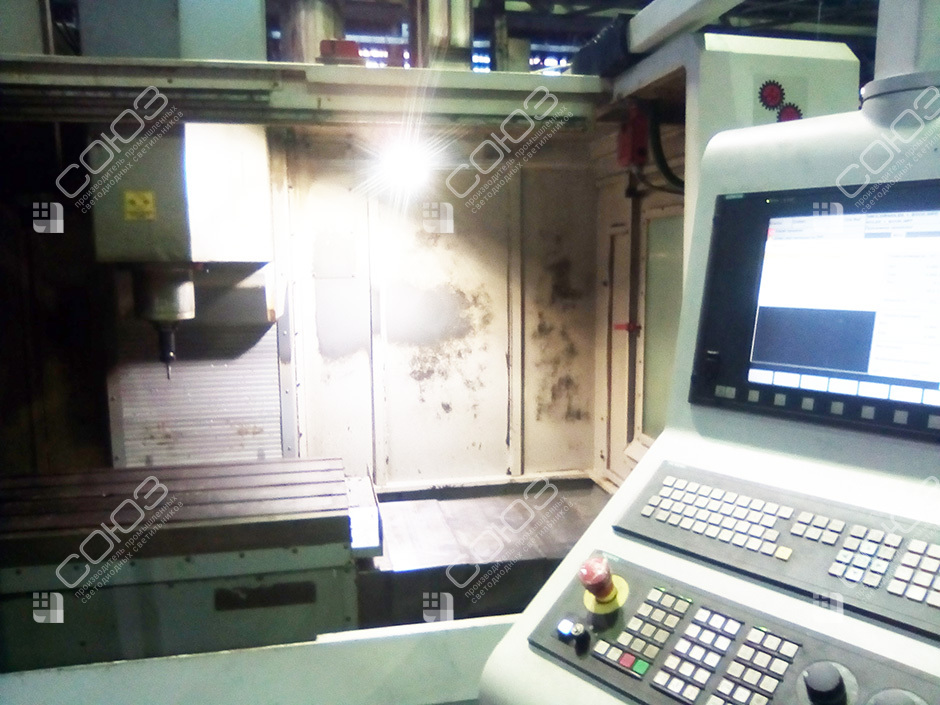

Источник оценивают со стороны оператора. Важно сохранить обзор детали и не направлять отражение от стенки камеры прямо в поле зрения.
Как подготовить подбор для MCFV 1260
Пришлите размеры камеры, фотографии стола с типовой оснасткой и положения головки, важные при наладке. Укажите место установки детали и доступные основания крепления. Если требуется свет на нескольких разнесённых участках, обозначьте их отдельно: это поможет проверить достаточность одной точки.
Сравните станочные светильники, исполнения 24 В и низковольтные модели. Посмотрите центр в Одессе с крупным рабочим столом и подсветку камеры DECKEL MAHO. Размеры и ограждения этих объектов отличаются, поэтому переносить расположение без проверки не следует. У выбранной модели красный провод — «плюс», чёрный — «минус»; питание постоянное, защиты от переполюсовки нет.
Проверка распределения по столу
Уточните нормы освещённости по операциям. IES-файлы нужны для расчёта в выбранной геометрии, а кривые силы света помогают понять охват широкоугольного исполнения. Для MCFV 1260 особенно полезно выделить рабочие области на разных расстояниях от источника и проверить препятствия между ними.
Сверьте маркировку СОЮЗ и технический паспорт, включая допустимые условия эксплуатации. После выбора точки монтажа предусмотрите доступ к экрану и креплению. Оценку отражений проводят с установленной деталью: пустой стол и обработанная металлическая поверхность дают разную картину. При изменении основной оснастки направление света проверяют заново, сохраняя штатный порядок работы с защитными элементами.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для рабочей камеры вашего центра
Отправьте план стола, фотографии оснастки и параметры цепи питания. Поможем оценить размещение прибора и освещение нужных участков под вертикальной головкой.
