Освещение станка для заточки фрез светильником 24 В
Местное освещение станка для заточки фрез выполнено светильником СОЮЗ 23-20/1-67, 24 В DC. Боковая установка подводит широкий свет к инструменту и рабочим механизмам.
Проект реализован на светильниках:
Решение на объекте
Видимость инструмента рядом с зоной заточки
У заточного станка выступающие узлы и корпус перекрывают часть потолочного света. Для работы с инструментом важна видимость именно в месте его установки и настройки. В проекте светильник расположен сбоку от рабочей зоны: источник приближен к механизмам и направлен на поверхности, которые трудно осветить издалека.

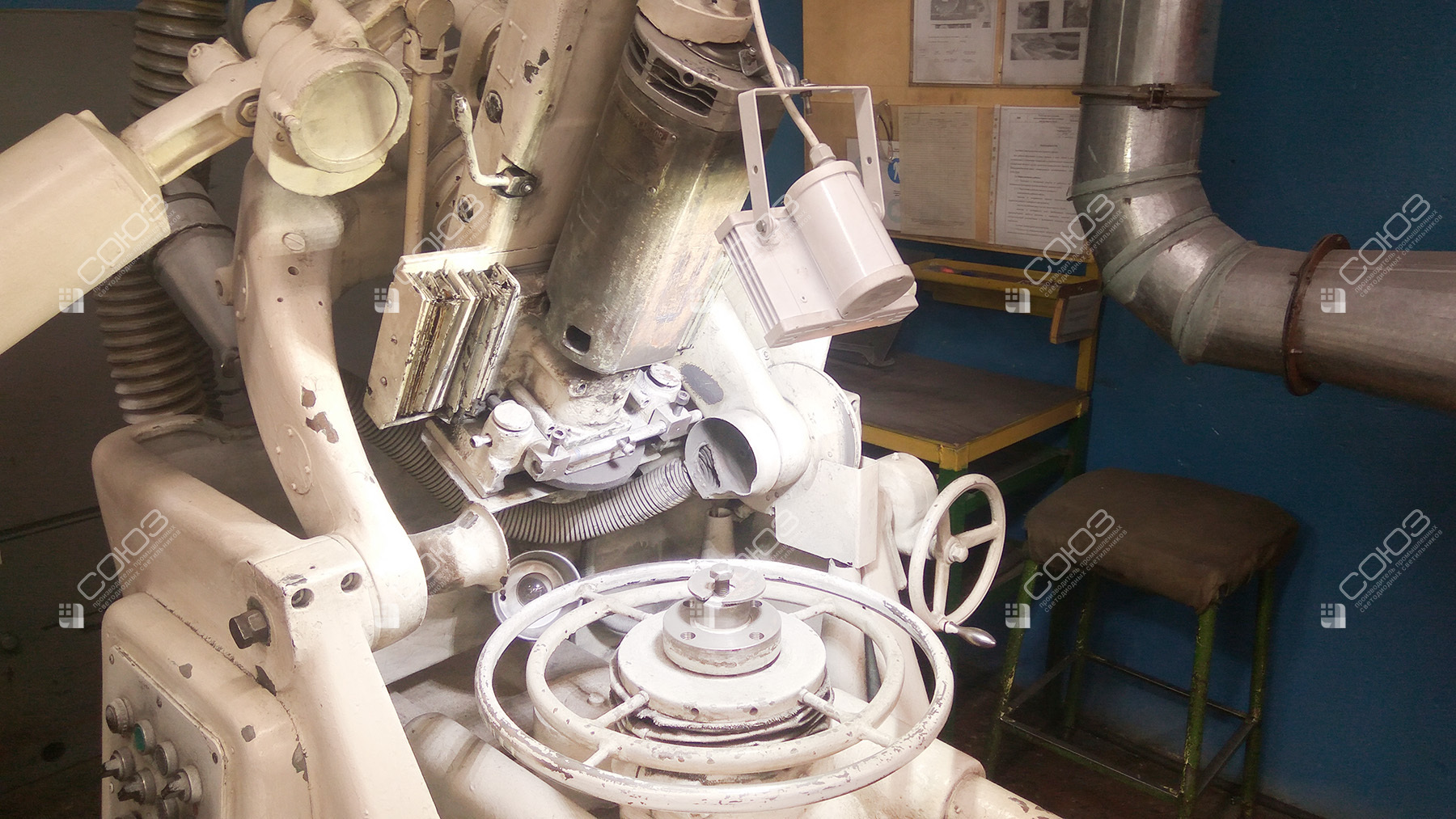

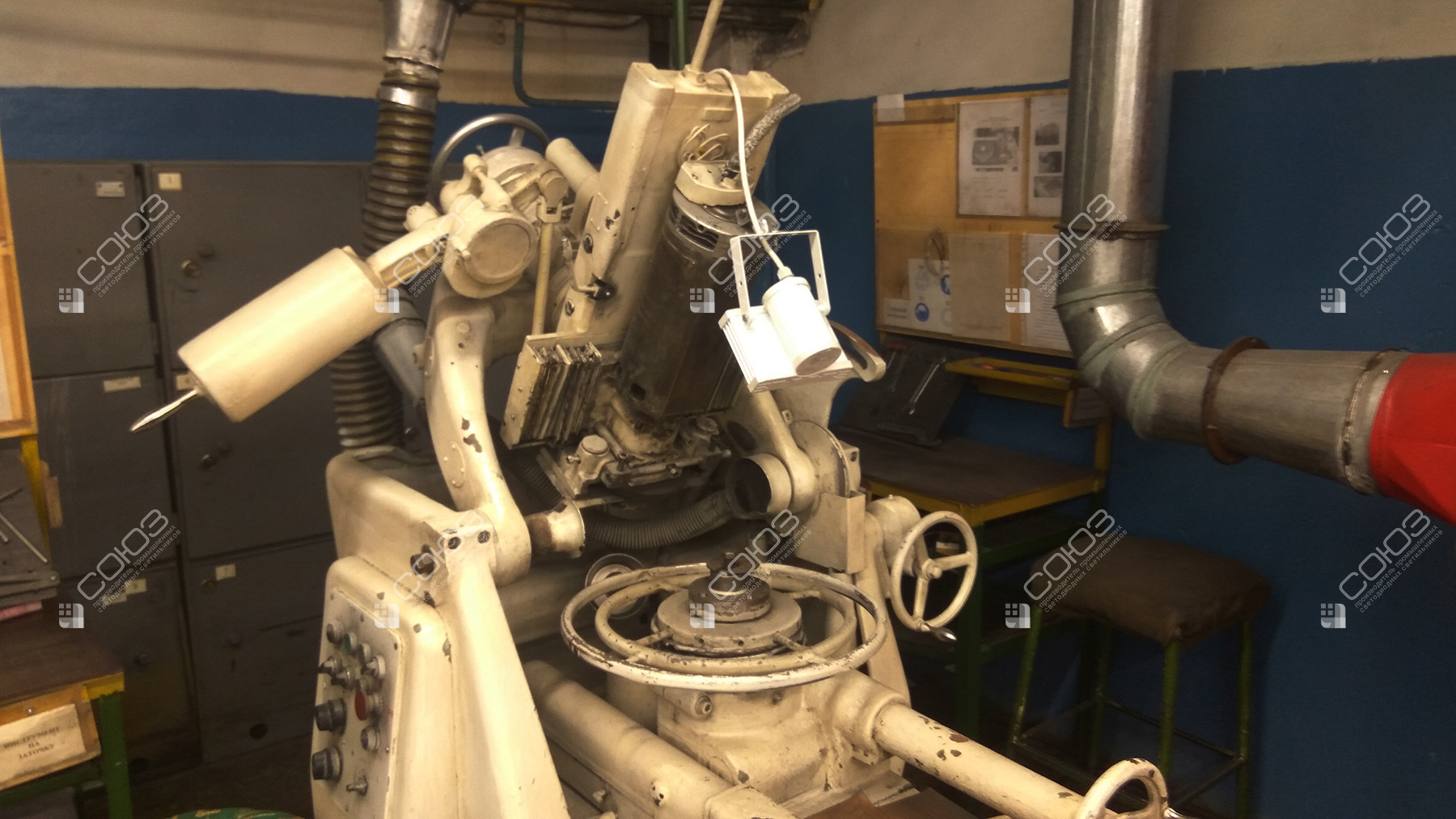

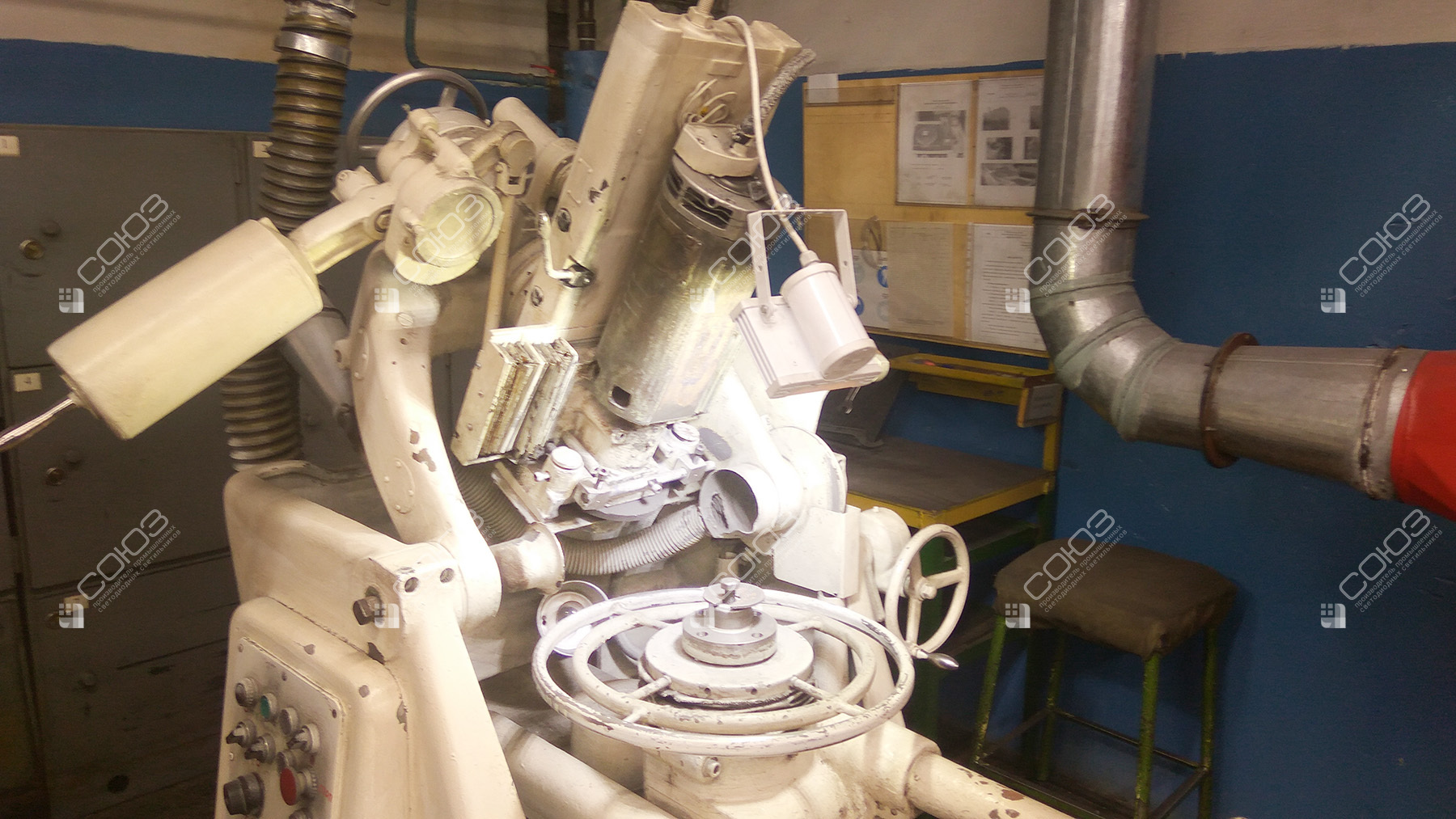

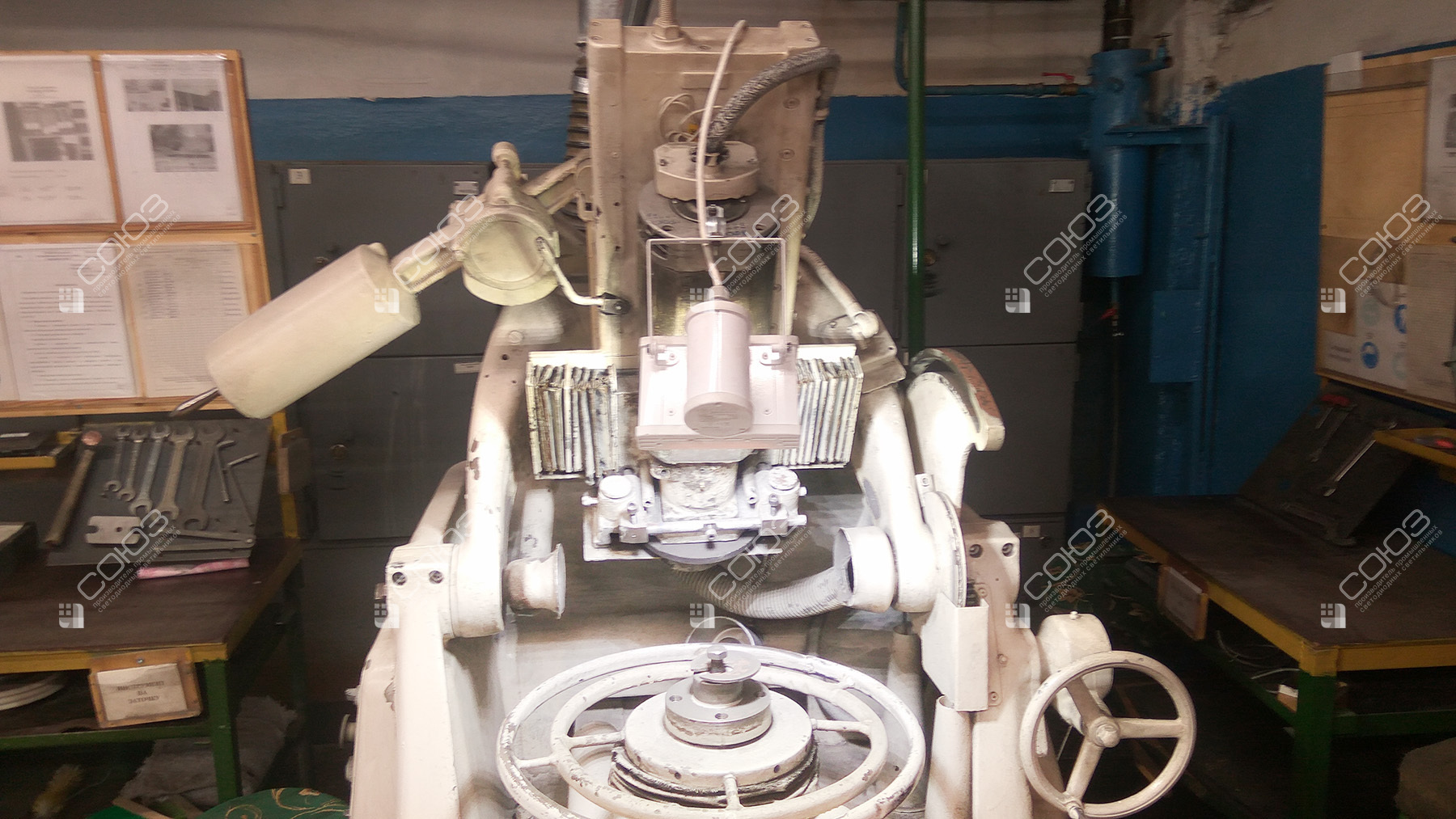

Четыре фотографии показывают компоновку рабочего места и положение компактного корпуса относительно станка. Такой пример помогает оценить не только мощность прибора, но и направление света. При подборе нужно увидеть разметку и кромки инструмента, не заслоняя обзор и не создавая яркого отражения в привычной линии взгляда оператора.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Свет сбоку
Боковое положение позволяет подвести поток под выступающие детали корпуса. Направление выбирают после проверки рабочего положения инструмента и места, откуда оператор наблюдает за настройкой.
Широкое распределение
Угол 120° освещает инструмент вместе с соседними узлами. Расстояние до поверхности влияет на охват и освещённость, поэтому его учитывают совместно с требуемой точностью работы.
Поворотная скоба
Крепление позволяет направить компактный корпус на выбранный участок. Место установки должно сохранять доступ к регулировкам станка и не пересекаться с перемещением рабочих механизмов.
Подбор света под операции заточки
Передайте фотографию станка с установленной фрезой, размеры рабочей области и описание выполняемых операций. Для небольшой зоны увеличение мощности не всегда решает проблему теней: полезнее проверить другую точку крепления или направление. Уточните питание: здесь применена версия 24 В DC с диапазоном 18–32 В и обязательным соблюдением полярности.
В разделе станочного освещения собраны решения для подобных задач, а в каталоге моделей на 24 В можно сравнить исполнения. Другие напряжения представлены в низковольтной линейке. Посмотрите также свет у головки сверлильного станка и освещение станка для обработки маховика. Эти проекты показывают, как форма оборудования влияет на размещение локального источника.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Поможем осветить рабочую зону заточного станка
Пришлите фотографии инструмента и станка, напряжение питания и предполагаемую точку крепления. Подберём светильник и обсудим удобное направление света.
