Местное освещение станка для металлообработки светильником 24 В
Рабочую зону металлообрабатывающего станка освещает СОЮЗ 23-40/1-67 на 24 В DC. Пять фотографий показывают размещение компактного источника рядом с деталью, столом и инструментом.
Проект реализован на светильниках:
Решение на объекте
Свет внутри рабочей области станка для металлообработки
Корпус оборудования и его рабочие узлы ограничивают поступление потолочного света к детали. На этом станке отдельный низковольтный светильник размещён рядом с областью обработки. Широкий поток направлен на рабочую поверхность, помогая организовать освещение при подготовке, установке изделия и наблюдении за доступными участками оборудования.

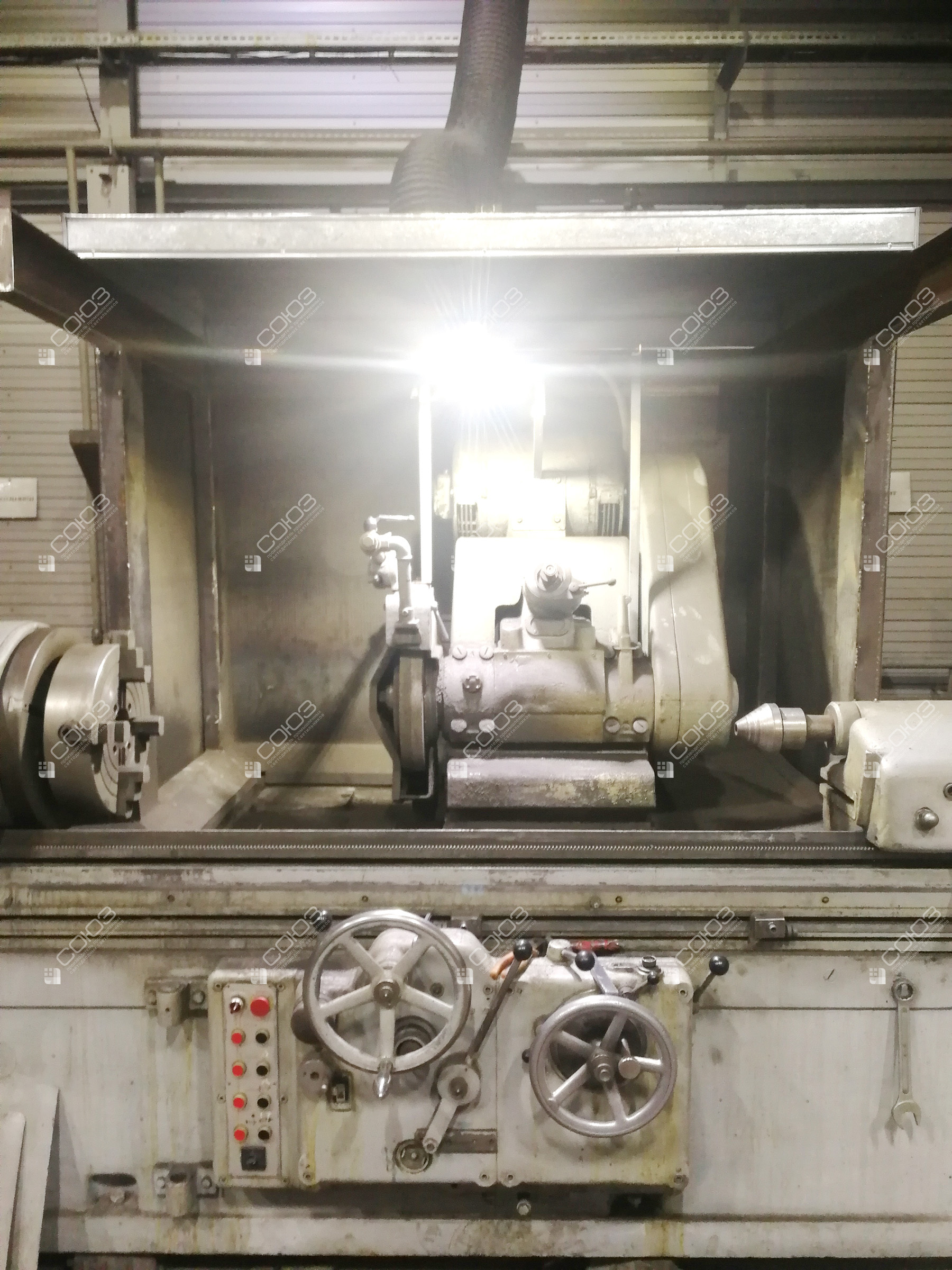

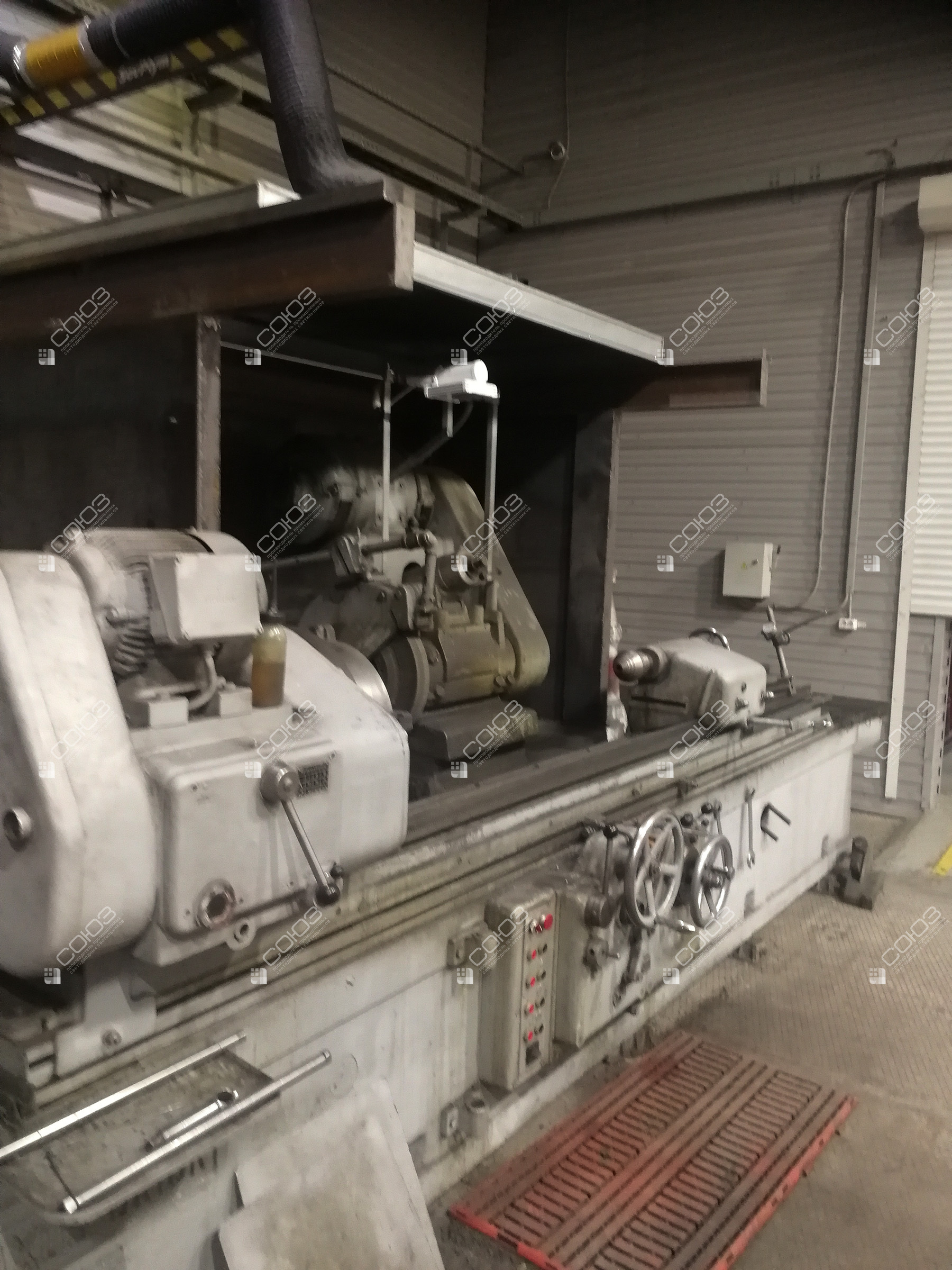

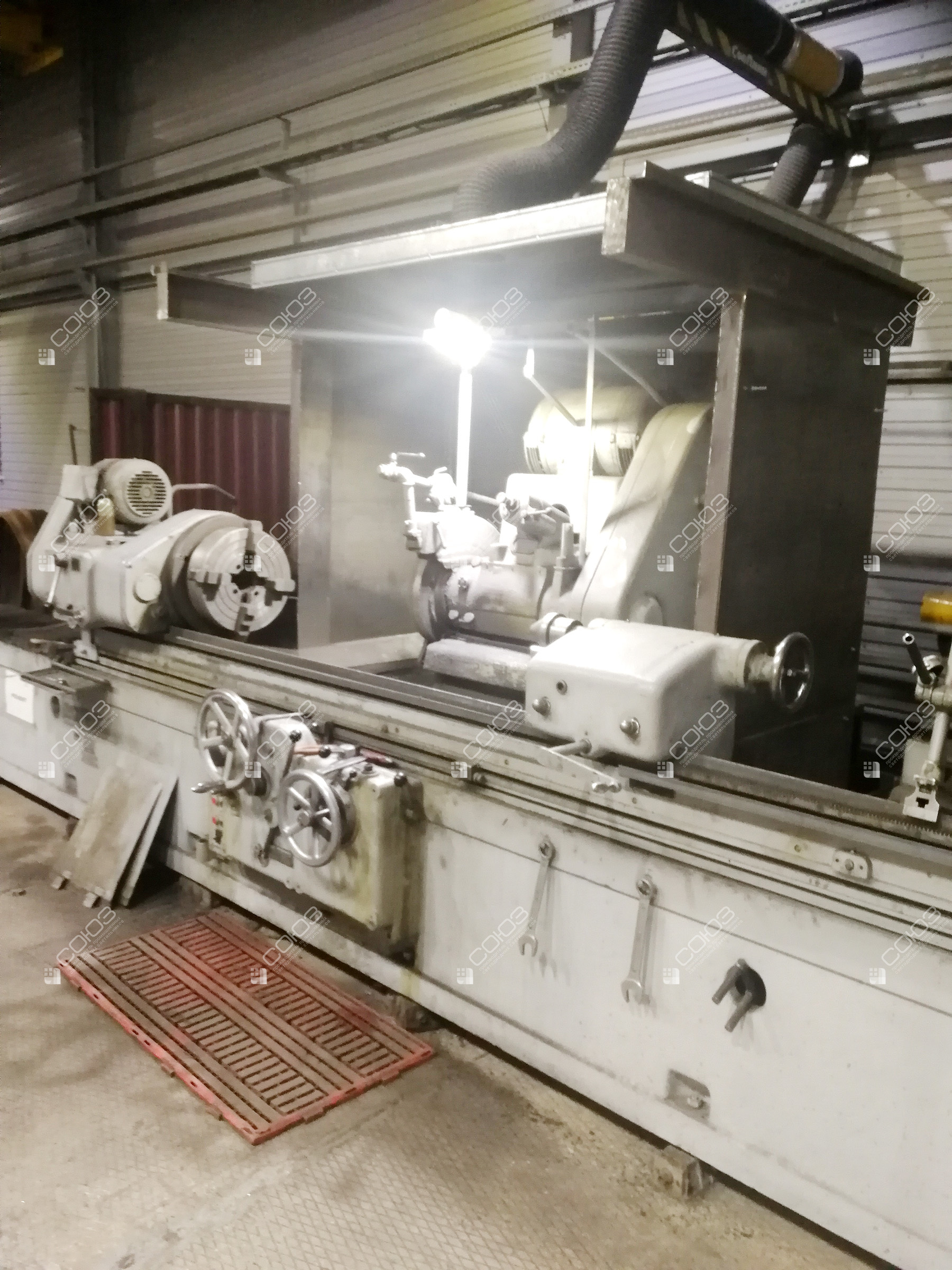

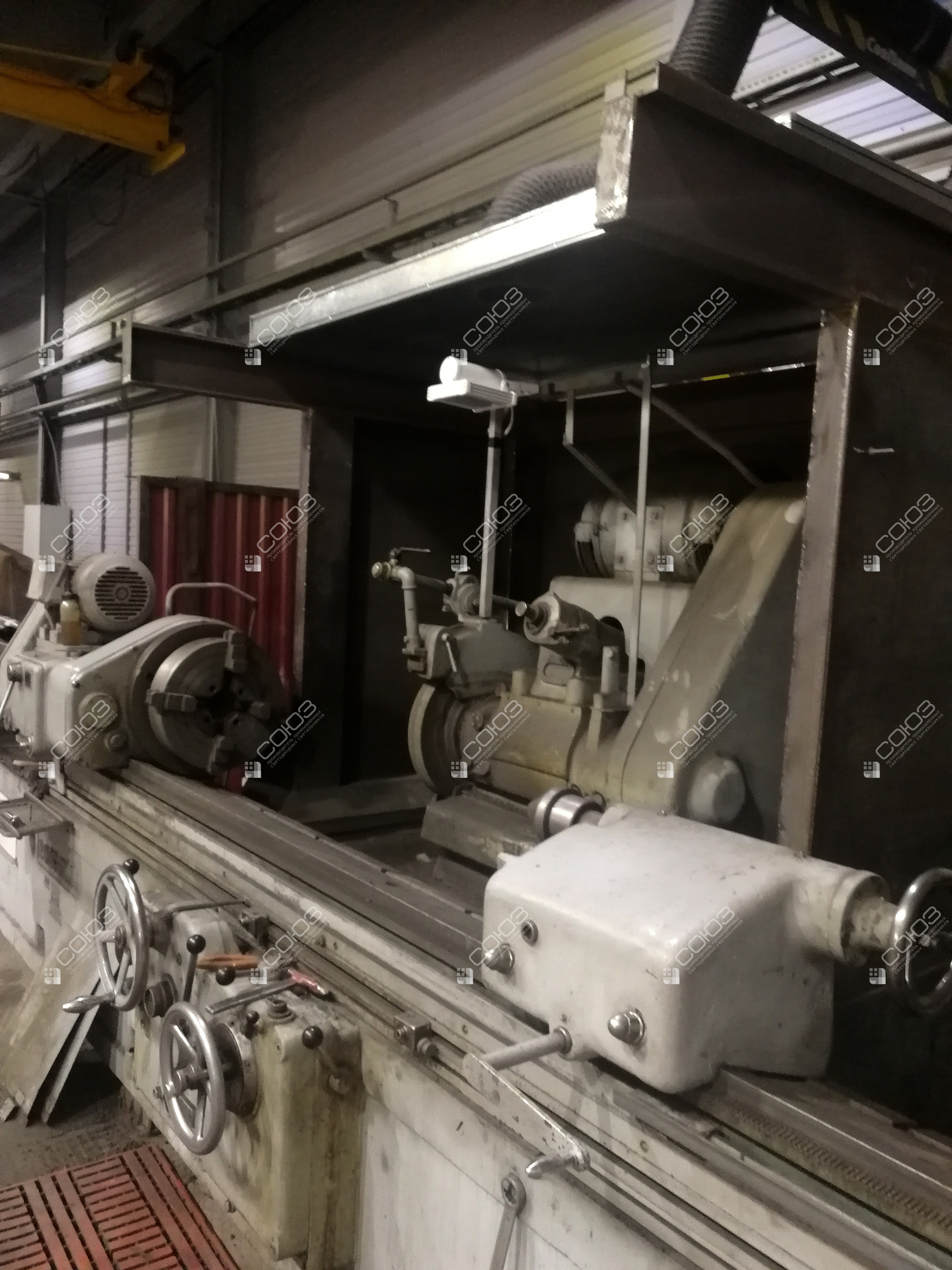

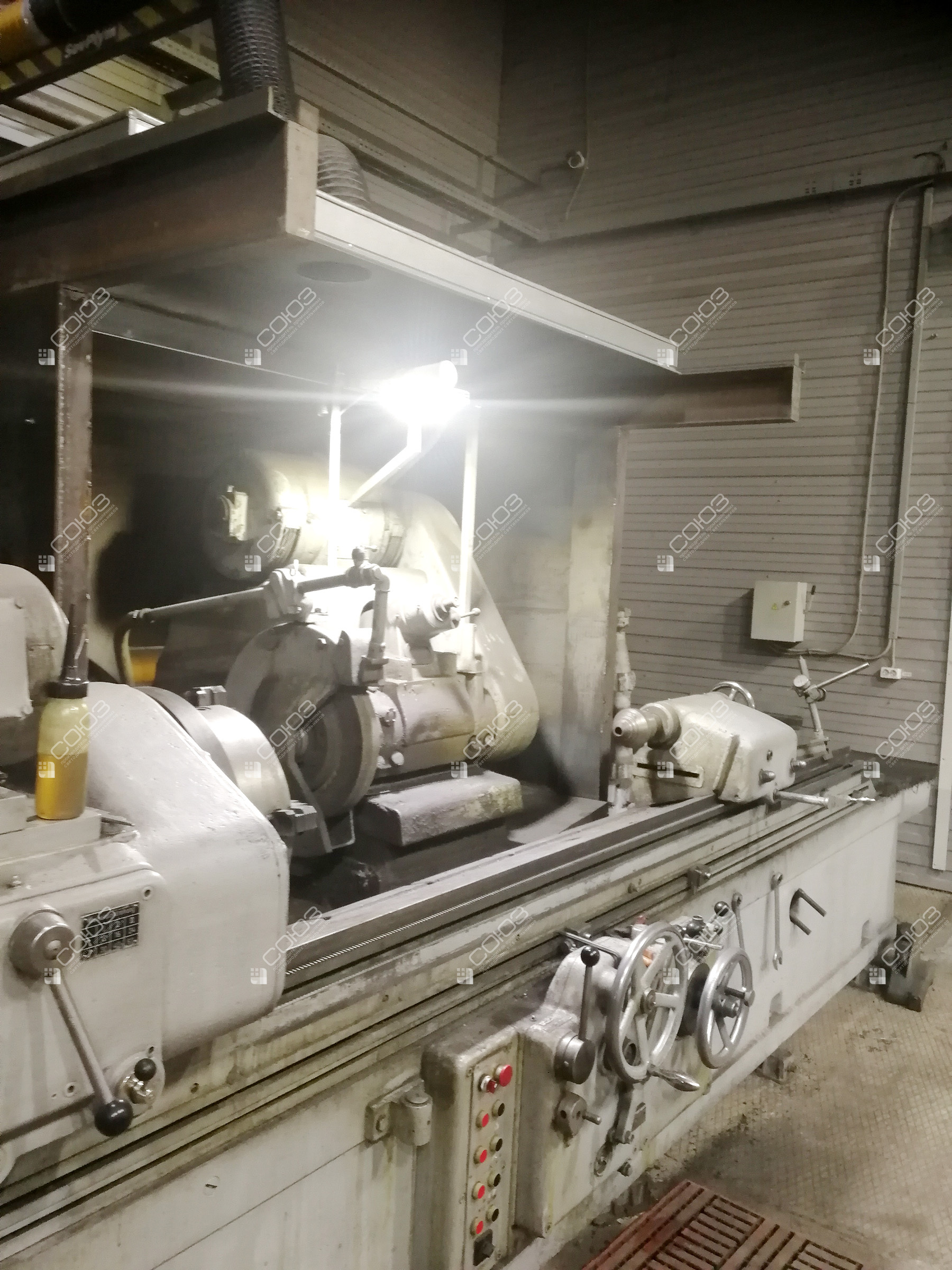

Пять фотографий показывают взаимное положение прибора и станка. Для похожей задачи полезно оценивать не только свободную камеру, но и типовую заготовку с установленной оснасткой. При изменении размеров детали тени меняются, а движение механизмов может перекрывать выбранное направление. Точку крепления проверяют во всём предусмотренном рабочем диапазоне оборудования, сохраняя доступ к обслуживаемым узлам.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Поток 6099 лм
Исполнение мощностью 40 Вт формирует широкий свет под углом 120°. Нужное расстояние до поверхности выбирают по размерам зоны и положению отражающих металлических деталей.
Местное крепление
Поворотная скоба позволяет направить корпус к нужному участку. Размещение согласуют с движением инструмента и заготовки, открыванием ограждений и доступом к рабочей области.
24 В постоянного тока
Рабочий диапазон составляет 18–32 В DC. Проверяют полярность: красный провод — плюс, чёрный — минус. Защита от переполюсовки у этого исполнения отсутствует.
Как выбрать свет для металлообработки
Пришлите модель станка, фотографии с типовой деталью и размеры освещаемой области. Укажите питание, доступные точки монтажа и воздействие рабочих жидкостей. Степень защиты корпуса проверяют вместе с совместимостью материалов и условиями эксплуатации. Кабель прокладывают с учётом перемещений узлов, а направление оценивают с обычного положения оператора.
Сравните станочные светильники, модели на 24 В и другие низковольтные исполнения. Посмотрите подсветку токарного станка и освещение камеры DECKEL MAHO. Эти примеры показывают разные глубину и компоновку рабочей зоны. При выборе мощности важно уменьшить мешающие отражения и тени, сохранив видимость детали при характерных положениях оснастки. Итоговое решение согласуют с техническими условиями конкретного оборудования.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для станка по обработке металла
Отправьте фотографии рабочей зоны, размеры деталей и параметры питания. Предложим подходящий светильник и направление с учётом компоновки оборудования.
