Освещение инструментальной мастерской подвесными светильниками 100 Вт

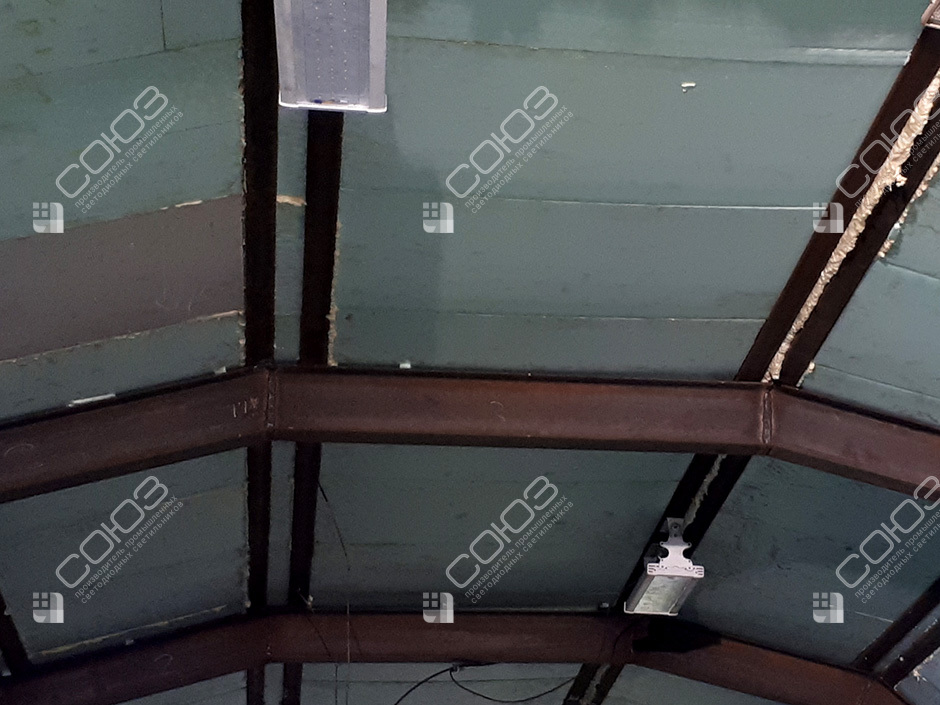

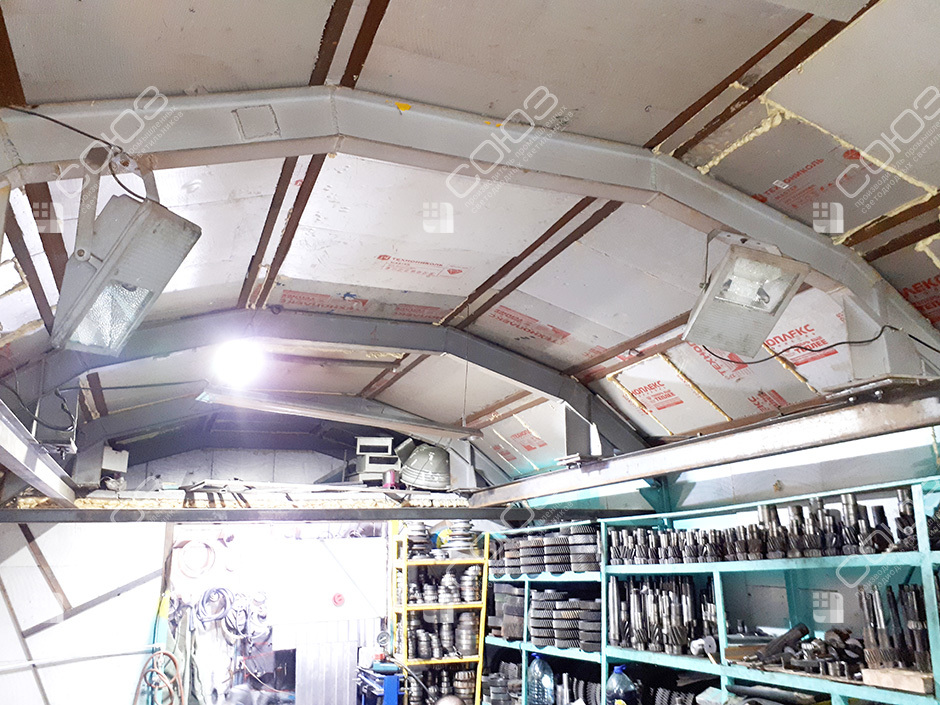

В инструментальной мастерской установлены подвесные СОЮЗ 21-100/1-67 мощностью 100 Вт. Семь фотографий показывают верхнее освещение помещения с оборудованием, полками и рабочими местами.
Проект реализован на светильниках:
Решение на объекте
Общий свет над оборудованием и инструментом

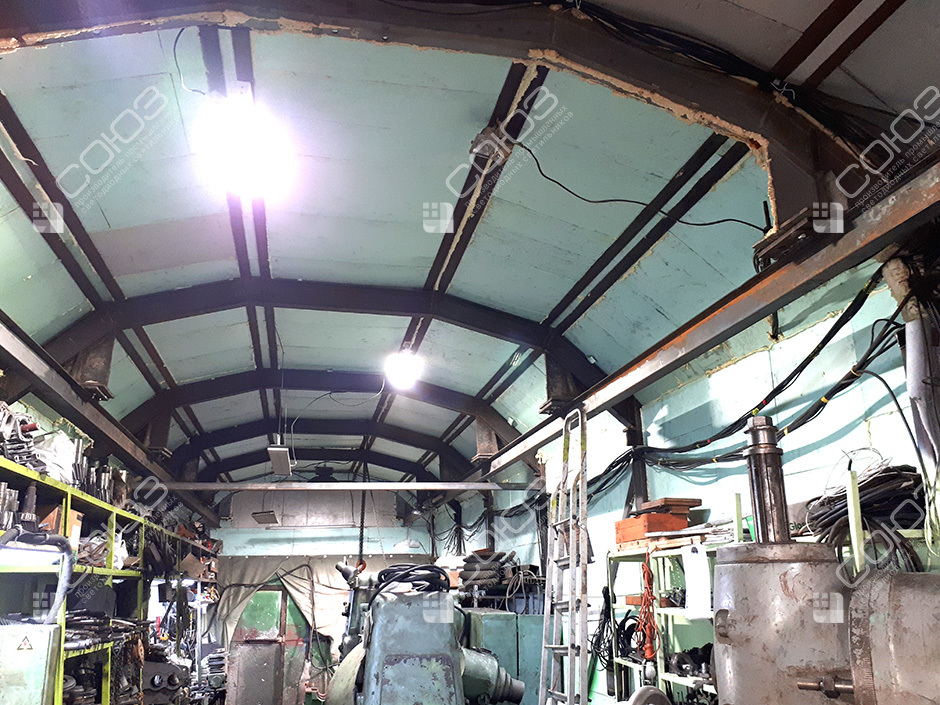

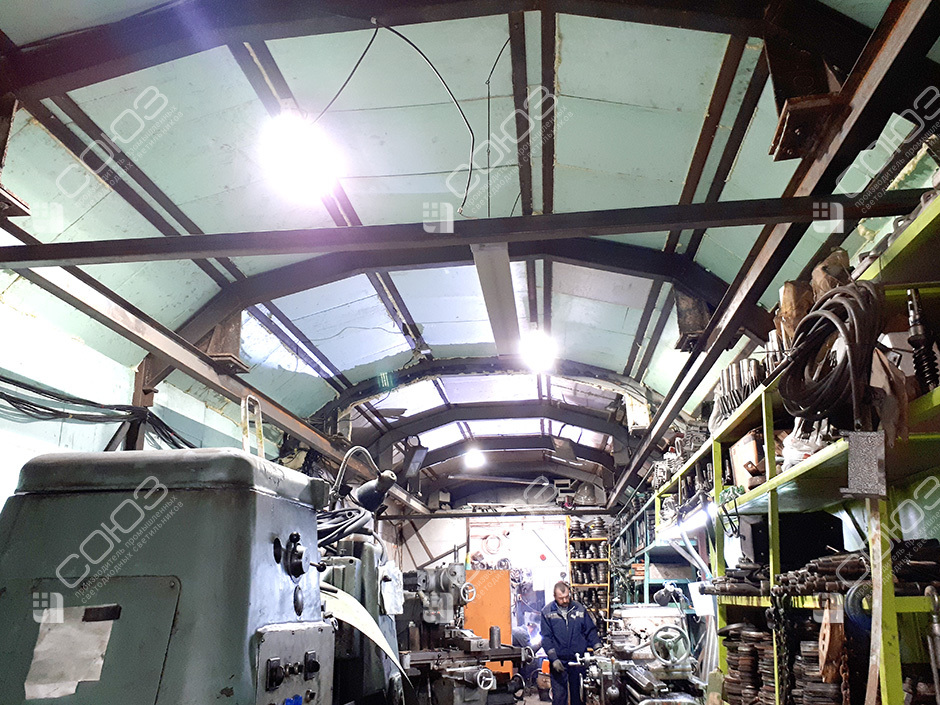

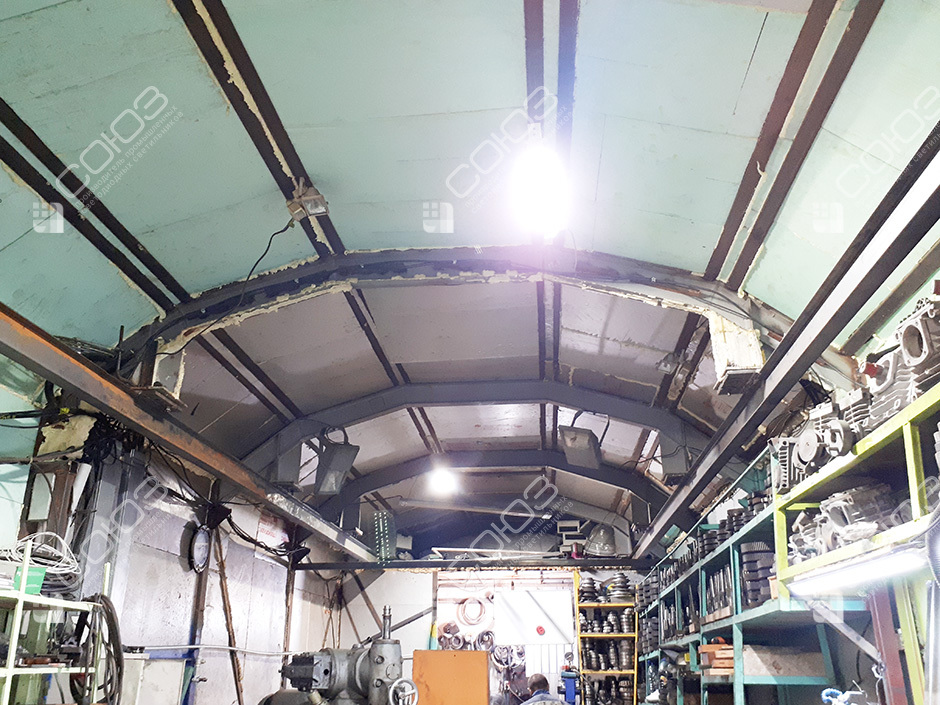

На общем снимке видны подвесные светильники под покрытием мастерской, станочное оборудование и полки вдоль стен. В таком помещении общий свет помогает перемещаться между рабочими местами, находить инструмент и видеть обстановку вокруг станков. При этом высокие предметы и заполненные стеллажи могут закрывать отдельные участки от верхних источников.
В проекте применена серия СОЮЗ 21 с подвесными проушинами и углом излучения 120°. Подвес позволяет выбрать рабочую высоту ниже конструкций покрытия. Для аналогичной мастерской расположение увязывают с оборудованием: светильники над свободным проходом и над рабочим столом решают разные задачи. Отдельно проверяют места хранения у стен. Для точных операций на станке может потребоваться местный свет, который подбирают по детали и положению оператора.
Оборудование проекта
СОЮЗ 21-100/1-67

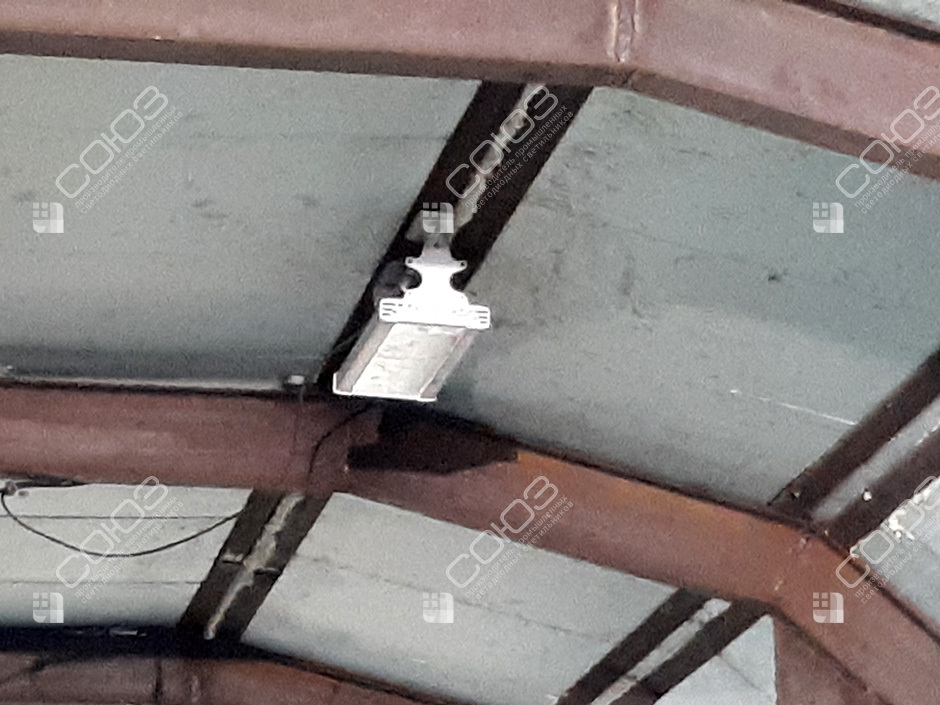

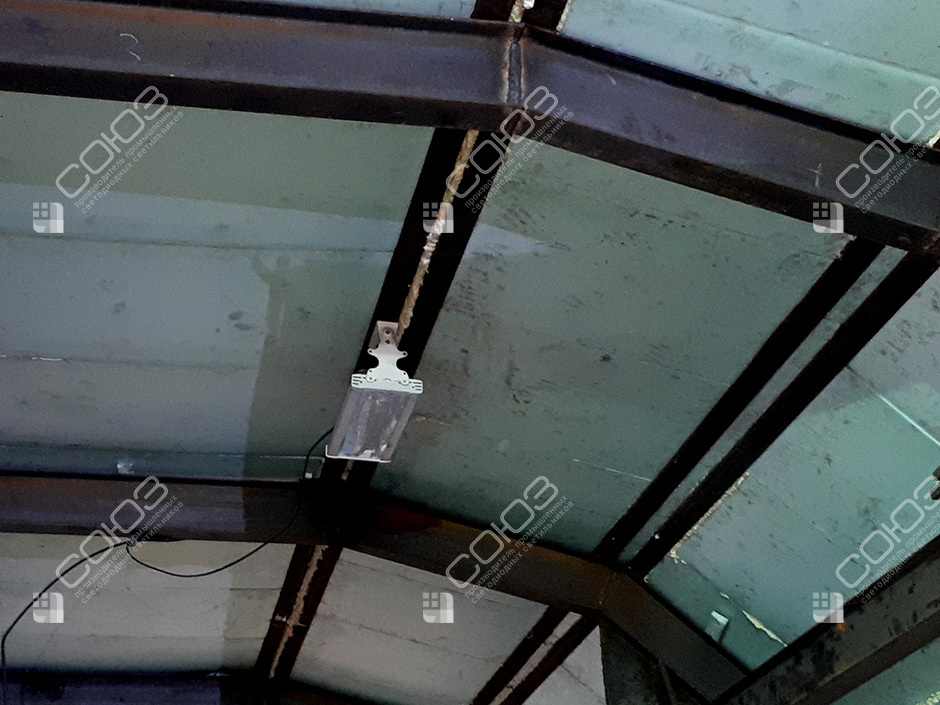

Две монтажные проушины для подвеса на тросе или цепи; высоту установки выбирают по планировке и расчёту. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Преимущества подвесной компоновки
Высота по задаче
Две проушины позволяют использовать трос или цепь. Отметку установки выбирают с учётом расчёта, балок покрытия и габаритов оборудования под светильником.
Широкое распределение
Угол 120° подходит для охвата рабочей зоны с выбранной высоты. Равномерность между приборами проверяют по планировке и фактическому расположению препятствий.
Доступ к полкам
Ряды оборудования и стеллажи влияют на вертикальные поверхности. Проверяют, удобно ли различать инструмент на полках, а не только освещён ли пол.
Подготовка освещения инструментальной мастерской
На плане покажите станки, верстаки, проходы и места хранения. Укажите высоту покрытия и возможные точки подвеса. Отметьте зоны точных операций и расположение оператора. Фотографии заполненных полок полезнее снимков пустого помещения: они показывают реальные препятствия на пути света.
Сравните подвесные светильники СОЮЗ 21, освещение мастерских и цехов и станочный местный свет. Посмотрите склад с той же подвесной моделью и мастерскую с местным освещением 24 В. Эти примеры помогают разделить задачи общего и локального света. Для вашей мастерской количество приборов определяют расчётом, после чего согласуют подвесы, линии питания и возможность обслуживания над установленным оборудованием.
Проверка освещения рабочих мест
Раздел нормы освещённости помогает определить требования к операциям и проходам. IES-файлы серии 21 используют для расчёта на высоте рабочих поверхностей. Кривые силы света поясняют широкую диаграмму 120°: в этом исполнении её формируют светодиоды без вторичных линз. Расстояние до стола и препятствия учитывают отдельно.
Сверьте маркировку СОЮЗ и технический паспорт. Рабочее питание модели — 165–275 В переменного тока. В карточке также указаны цветовая температура 5000 К, Ra выше 80 и пульсации менее 1%. Для монтажа применяют предусмотренные проушины, а крепление к строительным конструкциям выбирают по месту. Доступ для очистки экрана и проверки подвеса стоит продумать до окончательного размещения станков и высоких стеллажей.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Рассчитаем освещение вашей мастерской
Пришлите план оборудования, высоту помещения и описание рабочих операций. Подберём подвесные светильники и проверим, где необходимо дополнить общий свет местным освещением.
