Освещение склада 36 × 12 м высотой 6,5 м
Для склада размером 36 × 12 м и высотой 6,5 м выбраны подвесные СОЮЗ 21-100/1-67. Восемь фотографий показывают расположение светильников относительно ферм и конструкций покрытия.
Проект реализован на светильниках:
Решение на объекте
Подвесное освещение складского помещения 432 м²

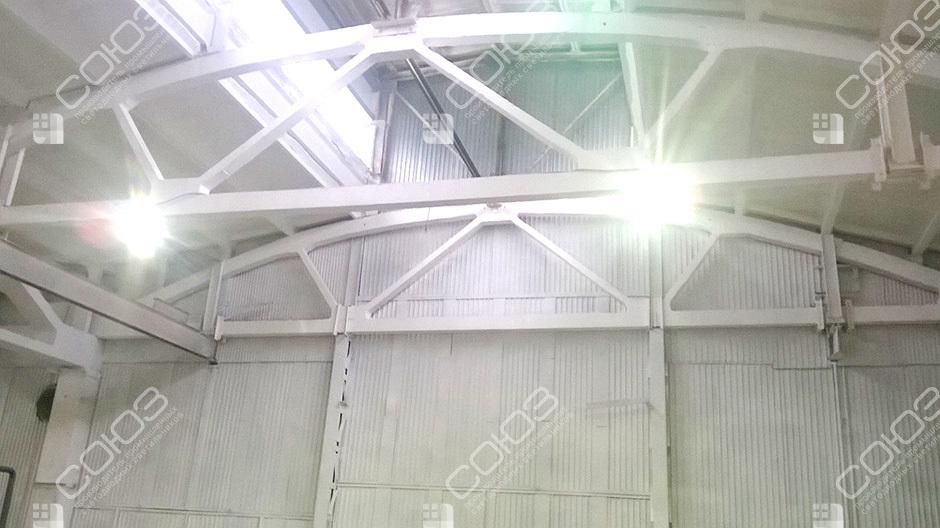

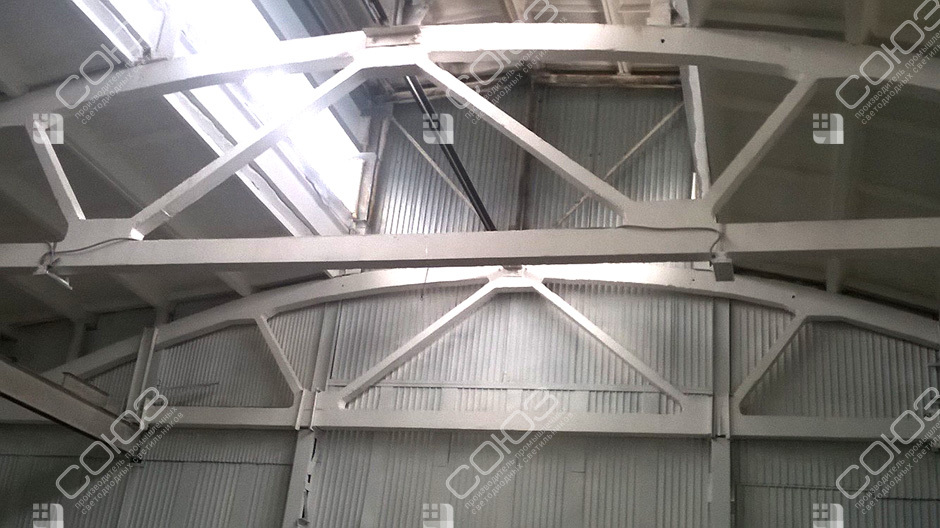

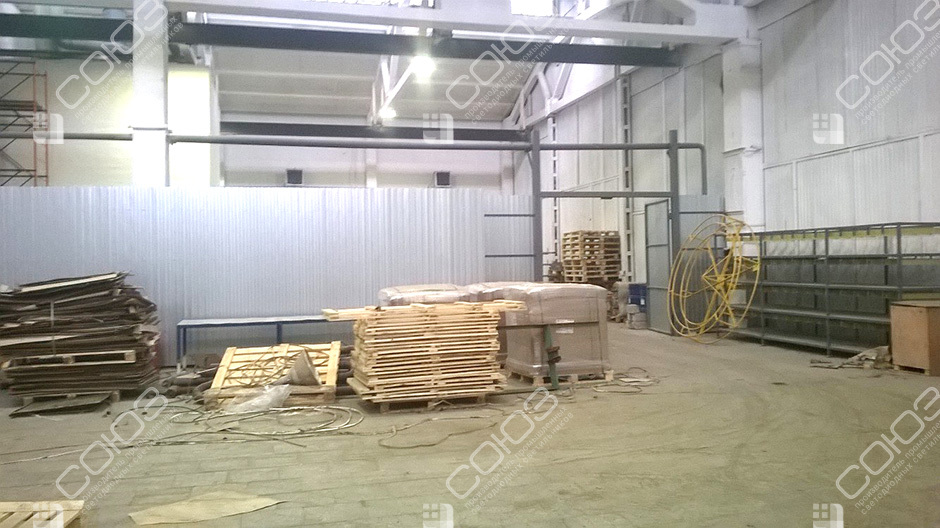

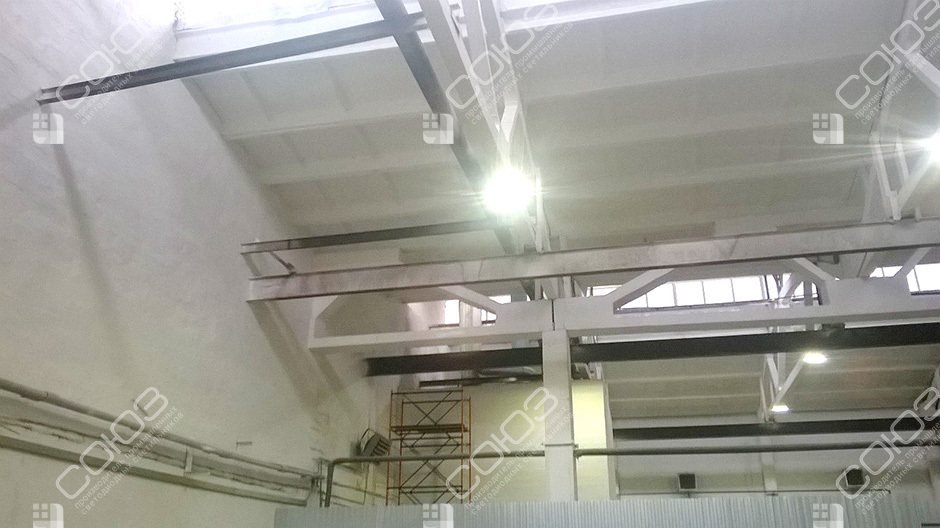

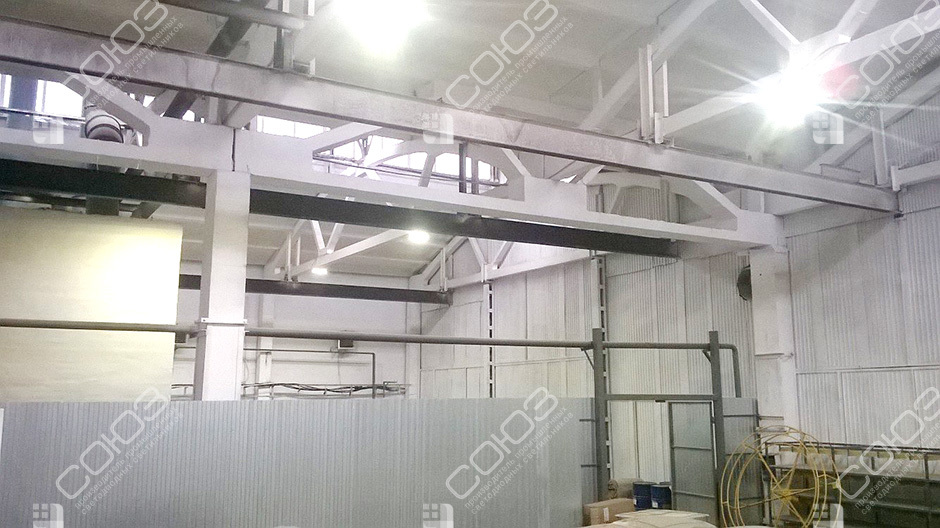

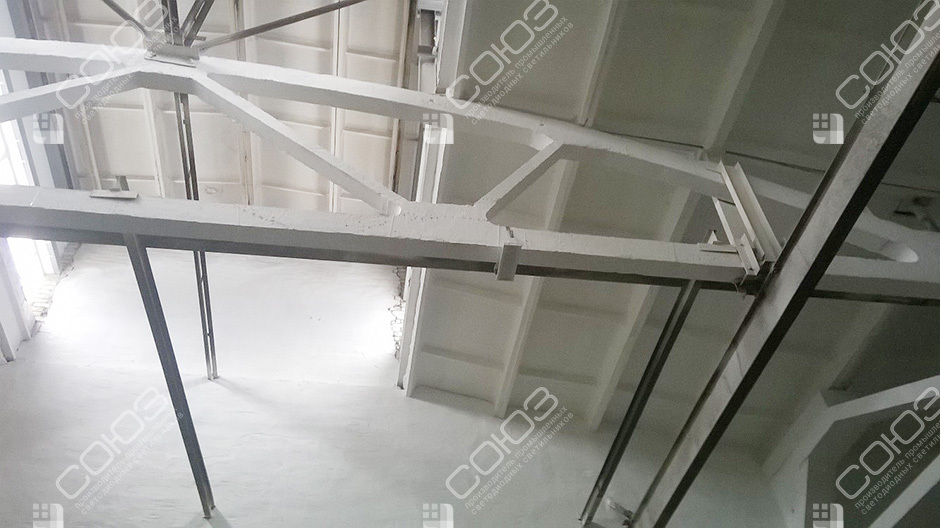

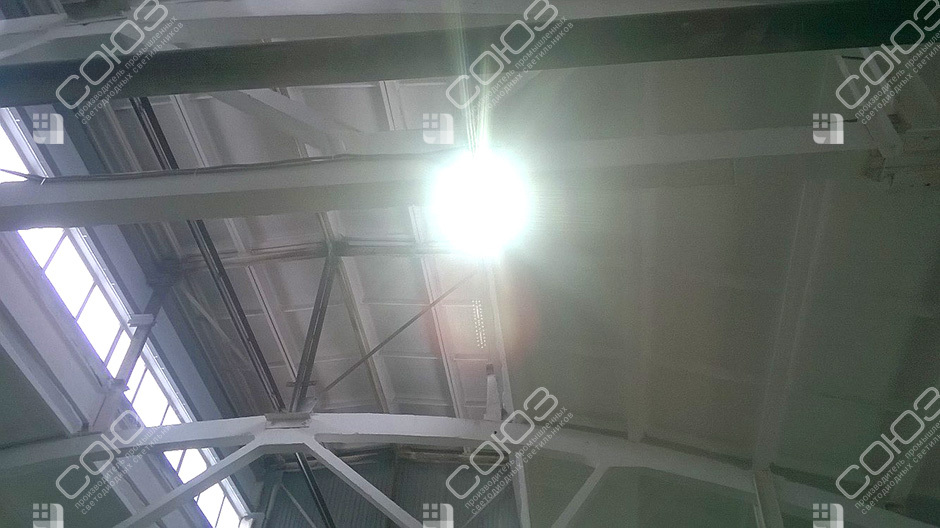

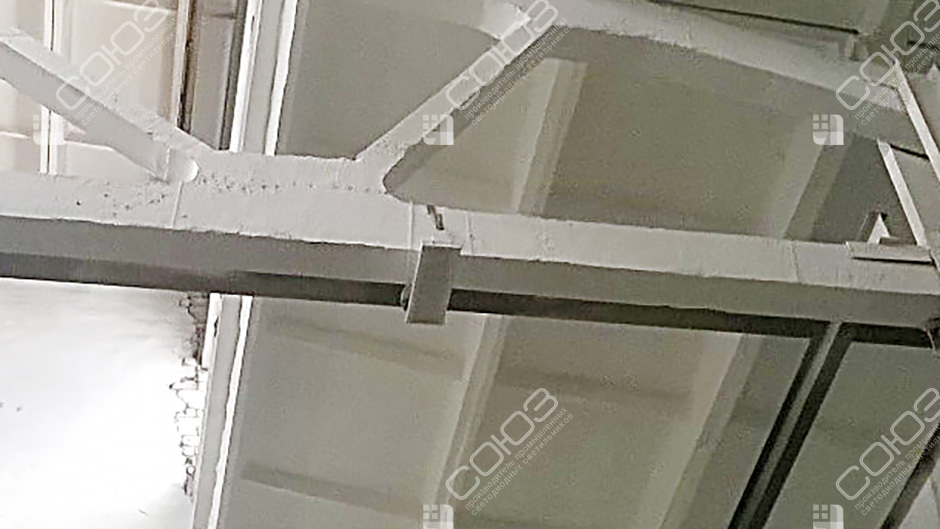

Размеры склада дают площадь 432 м². На фотографиях хорошо видны фермы, элементы покрытия и точки размещения светильников. Эти конструкции важно учитывать при выборе высоты: источник, находящийся слишком близко к балке, может направить часть потока на неё и создать тень ниже.
В проекте применена модель СОЮЗ 21-100/1-67 мощностью 100 Вт с углом излучения 120°. Для похожего склада высоту помещения 6,5 м нельзя автоматически принимать за высоту установки — длина подвеса меняет расстояние до рабочей поверхности. Расчёт также зависит от способа хранения. Свет для свободной площадки и для проходов между высокими грузами распределяют по-разному. Поэтому фотографии крепления полезно рассматривать вместе с планом размещения материалов и маршрутов складской техники.
Оборудование проекта
СОЮЗ 21-100/1-67
Две монтажные проушины для подвеса на тросе или цепи; высоту установки выбирают по планировке и расчёту. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что определяет схему склада
Фермы покрытия
Точки подвеса выбирают относительно балок и раскосов. Светильник должен освещать рабочую зону, а крепление оставаться доступным для осмотра и обслуживания.
Высота хранения
Грузы и стеллажи включают в расчёт как препятствия. Для читаемости маркировки проверяют вертикальные поверхности, а для перемещения — проходы и пол.
Рабочая отметка
Две проушины позволяют подвесить корпус на тросе или цепи. Отметку согласуют с габаритами техники, условиями обслуживания и светотехническим расчётом.
Как подобрать свет для склада похожего размера
Передайте план с рядами хранения, зонами приёмки и маршрутами перемещения. Укажите максимальную высоту грузов и доступные места подвеса. Если склад пока пустой, приложите будущую расстановку: расчёт без неё не покажет тени после заполнения. Отдельно обозначьте места чтения документов и маркировки.
Для сравнения откройте светильники для складов, подвесную серию СОЮЗ 21 и подбор подвесных светильников по сериям. Посмотрите освещение логистического склада и инструментальную мастерскую с СОЮЗ 21. Эти объекты показывают разные компоновки. Для вашего склада число приборов выбирают по расчёту, а электрические группы и крепления согласуют с организацией работы и доступом для обслуживания.
Расчёт с учётом высоты и загрузки склада
Используйте нормы освещённости для определения требований к складским операциям. IES-файлы конкретного исполнения 21-100/1 позволяют проверить освещённость и распределение света. Кривые силы света объясняют широкий угол 120°; сам по себе он не задаёт количество светильников на 432 м² без высоты установки и схемы хранения.
Перед поставкой проверьте маркировку СОЮЗ и технический паспорт. Модель имеет поток 16 407 лм и рабочее питание 165–275 В AC. Уточните расстояния до грузов, способ подвеса и возможность очистки экрана. Полезно проверить расчёт для обычного заполнения склада и наиболее высокой загрузки рядов: условия видимости могут измениться даже при неизменном расположении светильников.
