Освещение мастерской светильниками 24 В

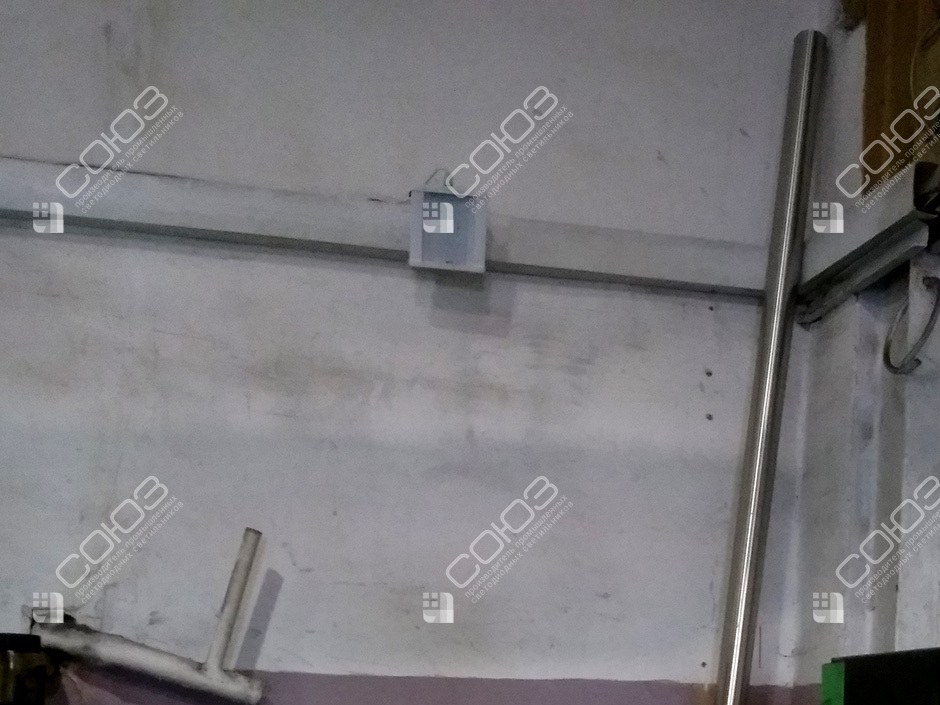

В мастерской применены СОЮЗ 23-40/1-67 мощностью 40 Вт на 24 В DC. Пять фотографий показывают местное освещение станочного оборудования и направление светильников на рабочие зоны.
Проект реализован на светильниках:
Решение на объекте
Свет на рабочей поверхности станка

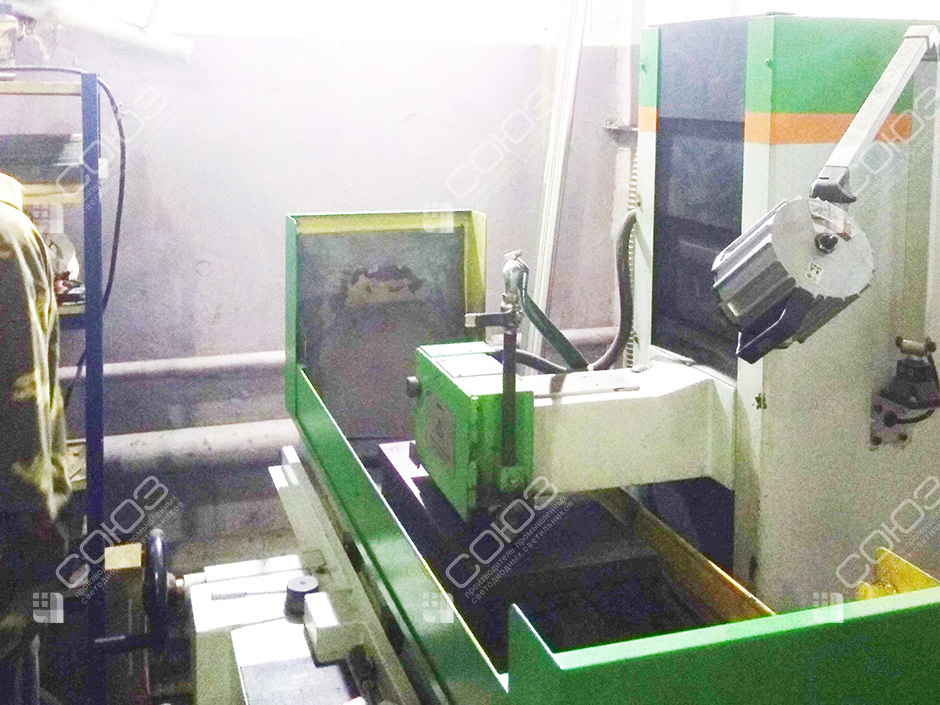

На фотографии светильник установлен сбоку от станка и направлен к зоне обработки. В мастерской общий свет помогает ориентироваться между оборудованием, но поверхность детали может оставаться в тени корпуса, оснастки или самого оператора. Местный прибор позволяет выбрать направление ближе к выполняемой операции.
В этом проекте используется низковольтная модель 40 Вт со световым потоком 6099 лм. Такой поток важно правильно распределить: яркость металла перед глазами не должна мешать различать рабочую поверхность. При настройке проверяют положение корпуса относительно стола, заготовки и взгляда оператора. Для разных станков одна высота крепления может давать разный результат, поэтому точки подбирают по компоновке каждого рабочего места и доступным неподвижным основаниям.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)

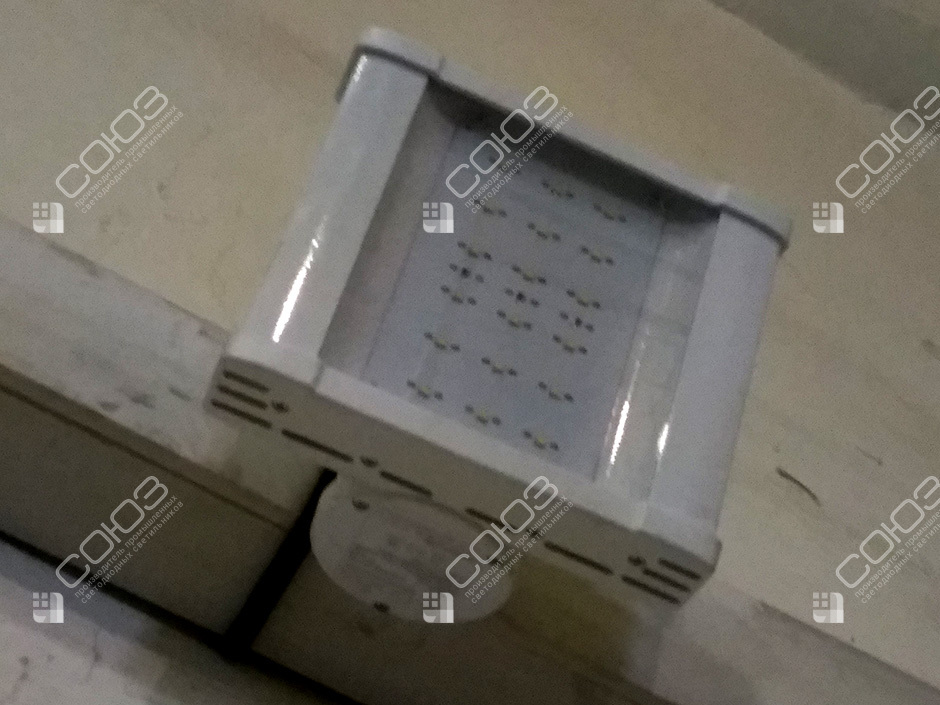

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что проверить на рабочем месте
Тень от оснастки
Оцените свет с установленной заготовкой и инструментом. Проверка пустого стола не показывает тени, которые появляются во время обычной рабочей операции.
Отражение от металла
Поворотная скоба помогает изменить направление потока. Проверяют обзор с позиции оператора, чтобы яркое отражение не закрывало контролируемый участок детали.
Свободный ход станка
Корпус и провод размещают вне движения узлов. Сохраняют открывание ограждений, доступ к органам управления и возможность обслуживания оборудования.
Подбор местного света для нескольких станков
Составьте перечень рабочих мест с фотографиями и описанием операций. Укажите размеры деталей, высоту стола и позиции оператора. Для подключения нужны параметры источника 24 В и длины проводов. Если разные станки питаются от отдельных цепей, это следует обозначить в задании.
Сравните станочные светильники, исполнения на 24 В и общее освещение мастерских и цехов. Посмотрите металлообработку с местным светом и участок обработки деталей с моделью 40 Вт. Эти примеры помогают разделить задачи фонового и рабочего освещения. Для вашего станка расположение проверяют на реальной зоне обработки, а выбор мощности подтверждают расчётом и условиями наблюдения за деталью.
Параметры света для обработки и контроля
Через нормы освещённости уточняют требования к выполняемой работе. IES-файлы позволяют рассчитать освещение рабочей поверхности, а кривые силы света объясняют распределение потока модели с углом 120°. Важно учитывать не только горизонтальный стол: контролируемая грань детали может находиться вертикально или под наклоном.
Сверьте маркировку СОЮЗ и технический паспорт. Светильник питается постоянным током, рабочий диапазон составляет 18–32 В. При подключении соблюдают полярность и учитывают нагрузку линии. Если в зоне работы присутствуют охлаждающая жидкость, масло или металлическая стружка, эти условия сообщают при подборе. Монтаж должен обеспечивать защиту кабеля и доступ к очистке экрана без вмешательства в механизмы станка.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет под оборудование вашей мастерской
Отправьте фотографии станков, описание операций и данные питания. Поможем выбрать мощность и направление местного света с учётом положения деталей и работы оператора.
