Освещение инструментального участка светильниками СОЮЗ 100 Вт

Решение на объекте

Общий свет среди станков и рабочих мест

На фотографиях инструментального участка видны станки, места хранения и протяжённое помещение с конструкциями перекрытия. Светильники расположены сверху, чтобы освещать оборудование и проходы между ним. Здесь важно распределить общий свет по рабочему пространству: выступающие части станков и расположенные рядом предметы могут затенять поверхности, даже если проход в центре помещения выглядит достаточно ярким.

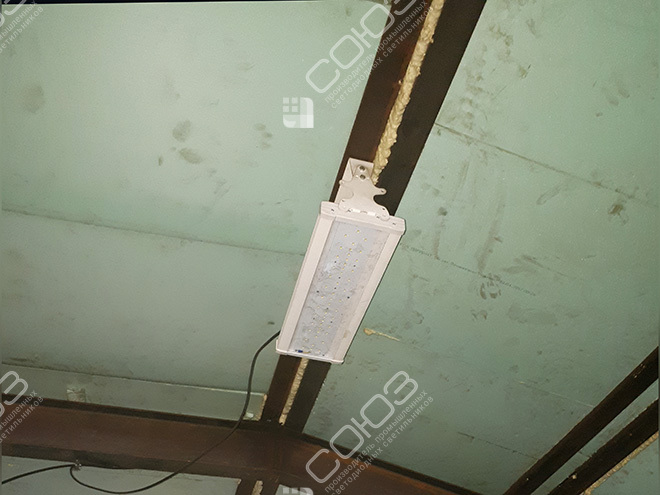

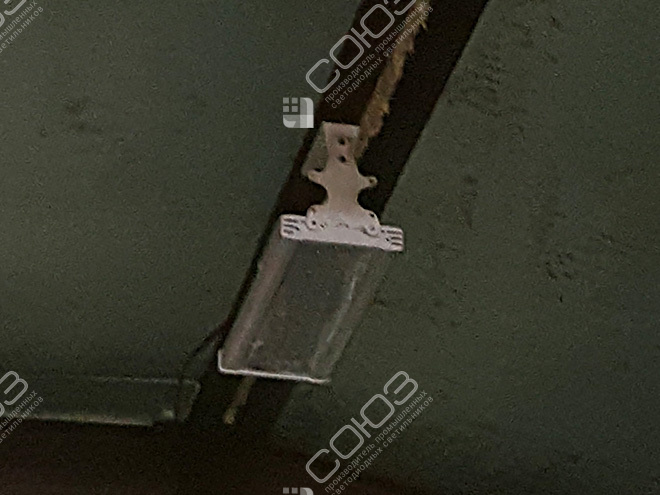

В проекте используется СОЮЗ 24-100/1-67 мощностью 100 Вт с широким углом 120°. Такая оптика даёт общий охват, а размещение приборов относительно оборудования помогает направить поток в нужные зоны. При этом общее освещение участка и точный контроль инструмента решают разные задачи. Для осмотра мелких кромок, разметки или глубокой рабочей зоны может потребоваться отдельный местный свет, положение которого согласуют с оператором и операцией.

Особенности инструментального участка

Подбор общего и местного освещения

В разделе светильников для цеха можно сопоставить решения по задачам производства. Каталог промышленных светильников поможет выбрать исполнение под условия помещения, а подвесные светильники — сравнить варианты при другой монтажной высоте. Для подбора покажите расположение станков, верстаков и стеллажей, а также укажите высоту доступных конструкций и поверхности, на которых выполняются основные операции.

Посмотрите инструментальный участок с другим размещением светильников и пример освещения зоны визуального контроля. Первый помогает оценить общий свет среди оборудования, второй — требования к осмотру поверхности. Полезно разделить эти задачи ещё до расчёта, чтобы не пытаться компенсировать неудобное направление местного света избыточной мощностью всей потолочной системы.

Какие данные нужны для точного подбора

Выберите нормы освещённости с учётом выполняемых зрительных работ. IES-файлы позволяют проверить расположение приборов и уровни на заданных рабочих плоскостях. Материал про кривые силы света помогает понять широкое распределение 120° и влияние наклона корпуса. Для участка с плотной расстановкой станков желательно учитывать препятствия, а не рассчитывать его как пустое помещение одинаковой высоты по всей площади.

Перед заказом сверьте маркировку СОЮЗ и откройте технический паспорт: в документах уточняют питание, крепление и условия эксплуатации. После монтажа оцените свет на действующих рабочих местах, при обычном положении оборудования и оператора. Проверьте тени от корпуса человека, отражения на металлических поверхностях и читаемость нужных деталей. Если станки переставляют или добавляют стеллажи, схему освещения полезно пересмотреть вместе с планировкой участка.

Изготовление и поддержка

Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
