Освещение измельчительно-флотационного отделения светильниками 36 В
В измельчительно-флотационном отделении установлены СОЮЗ 23-20/1-67 на 36 В AC. Девять фотографий показывают местный свет среди труб, опор и оборудования нижней части производственного участка.
Проект реализован на светильниках:
Решение на объекте
Освещение узлов в плотной технологической зоне

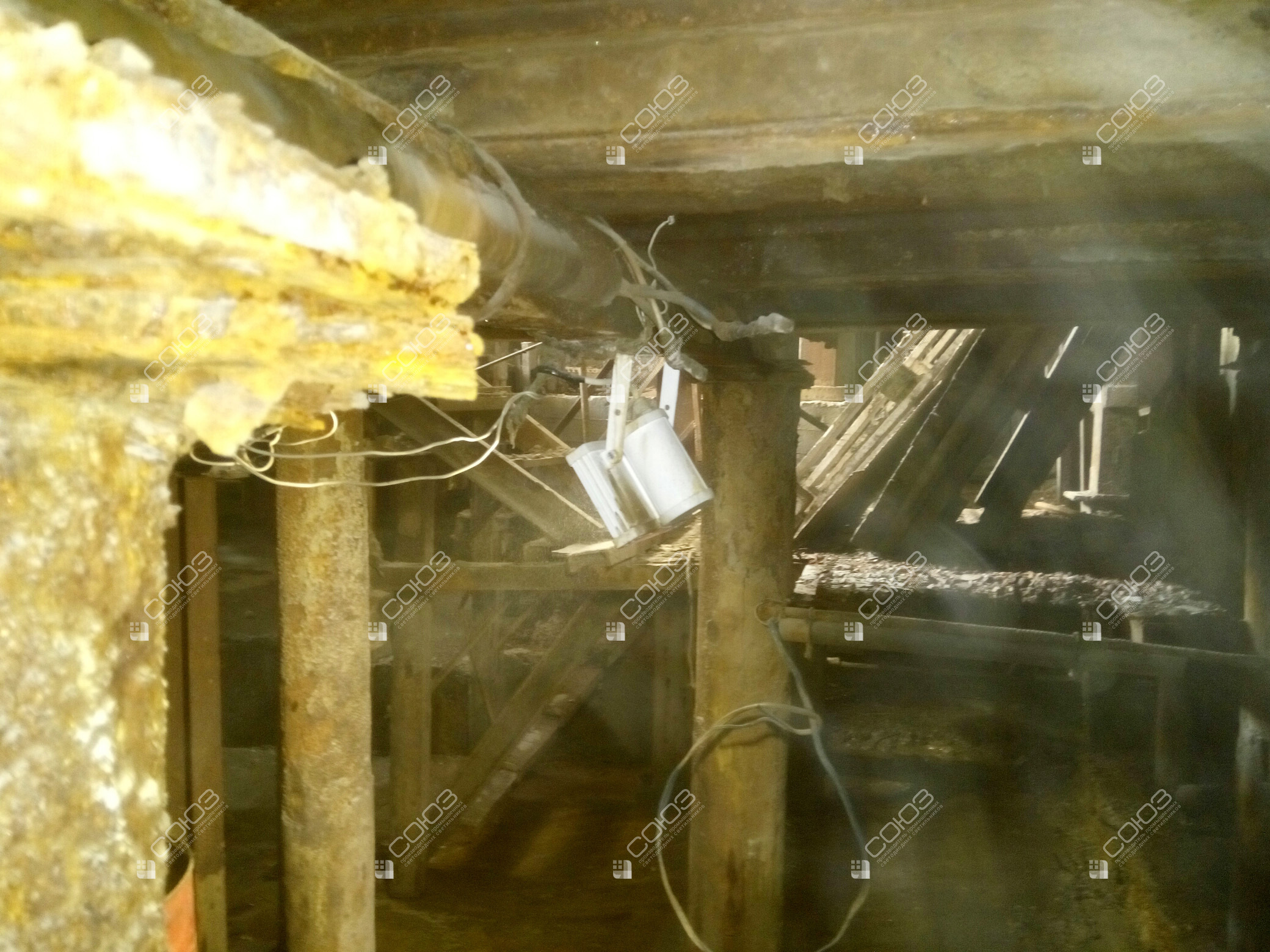

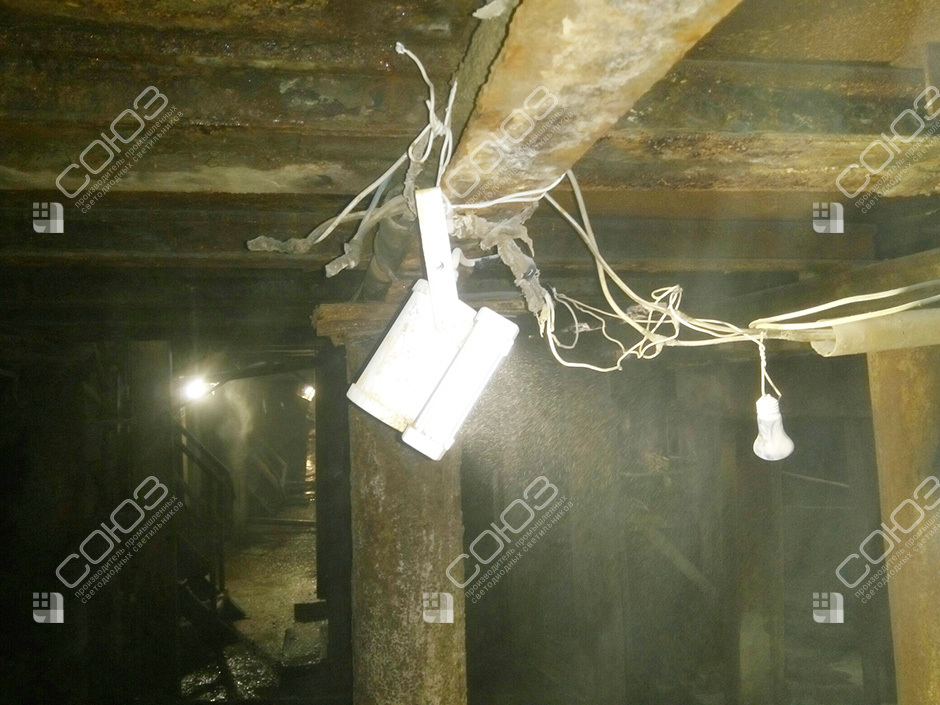

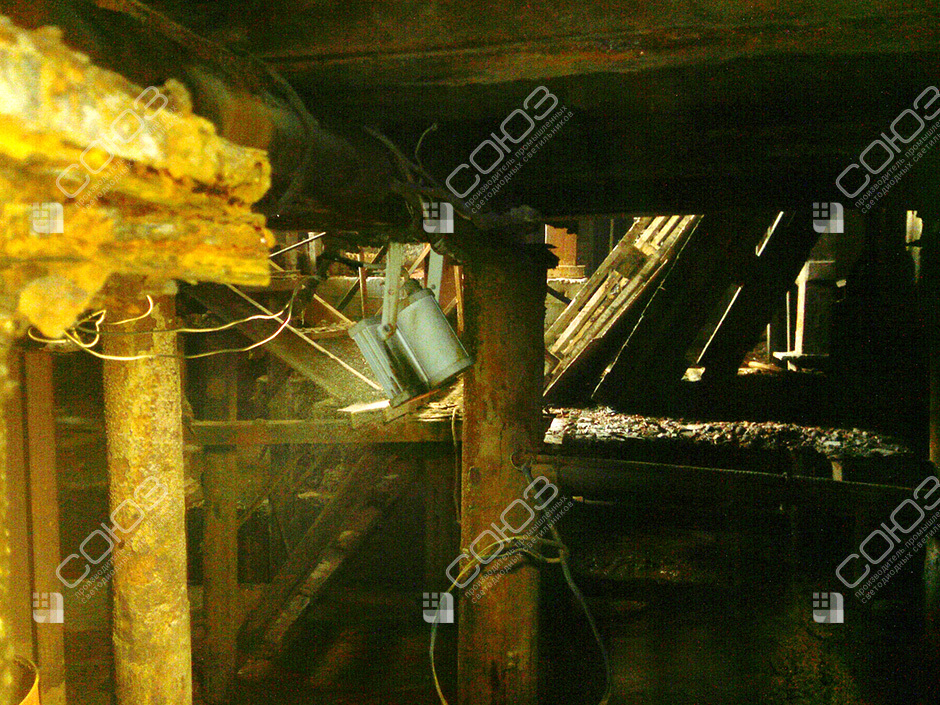

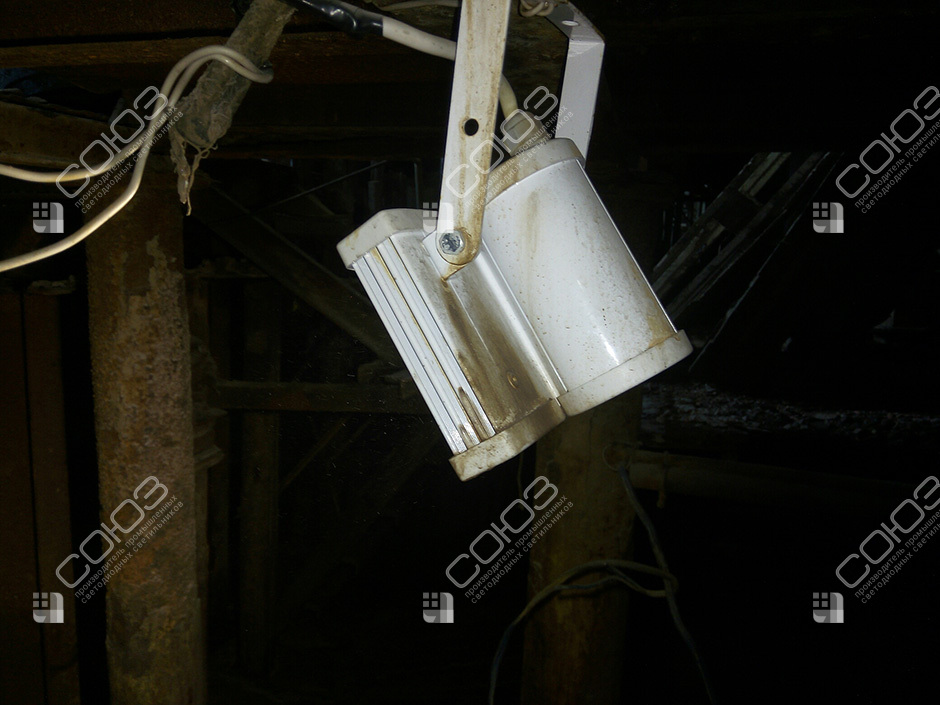

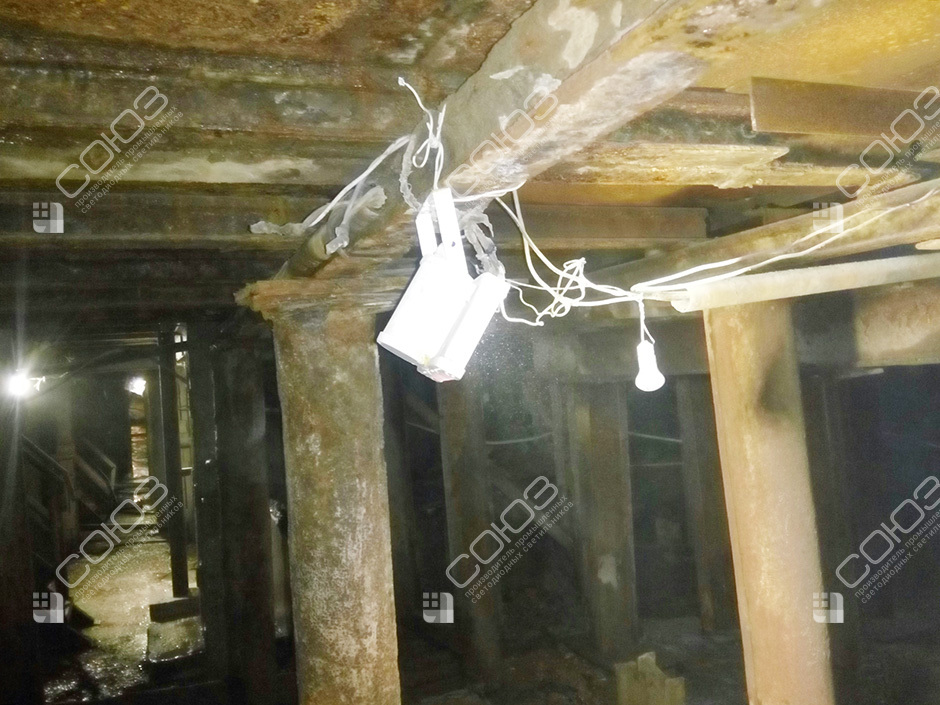

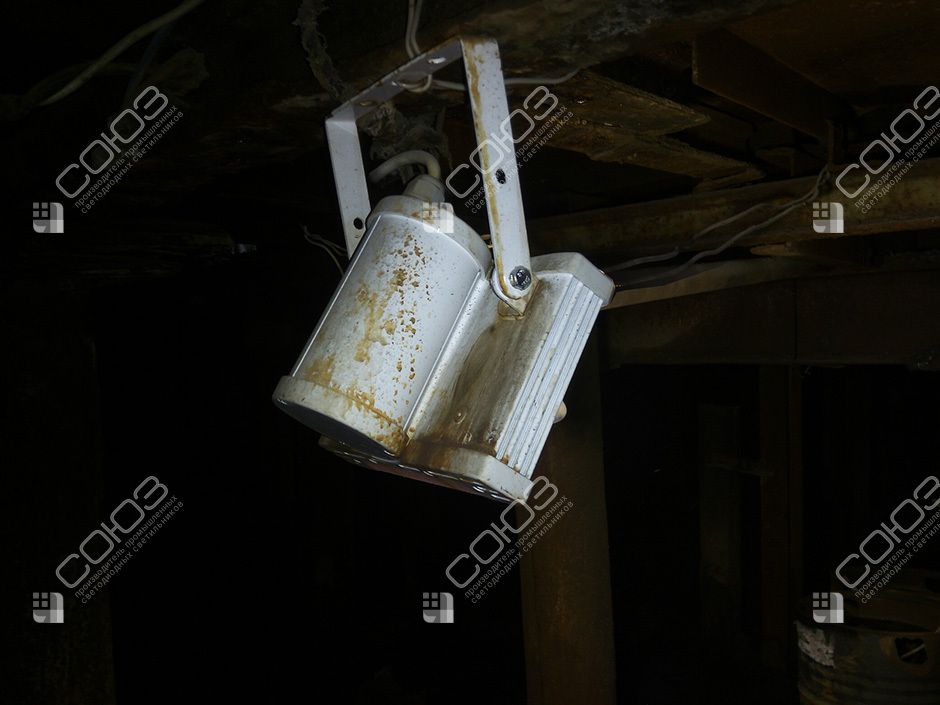

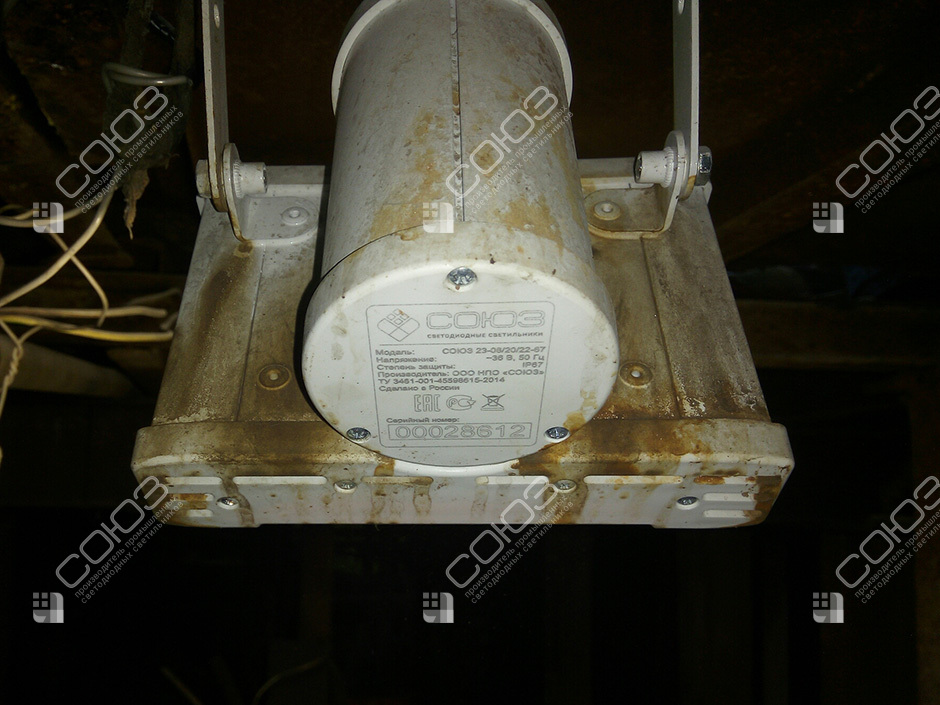

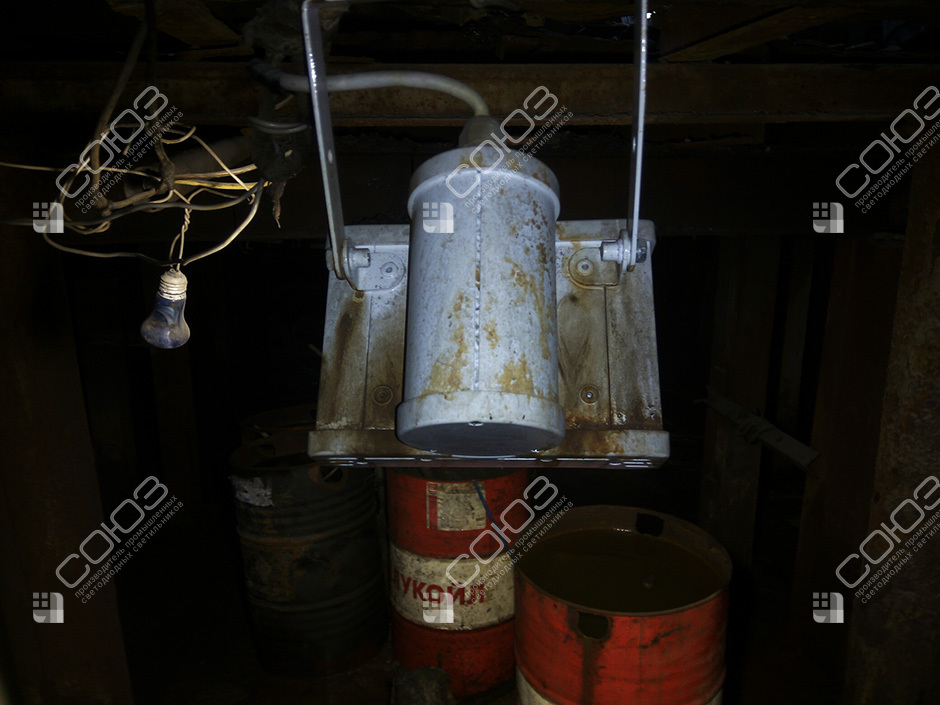

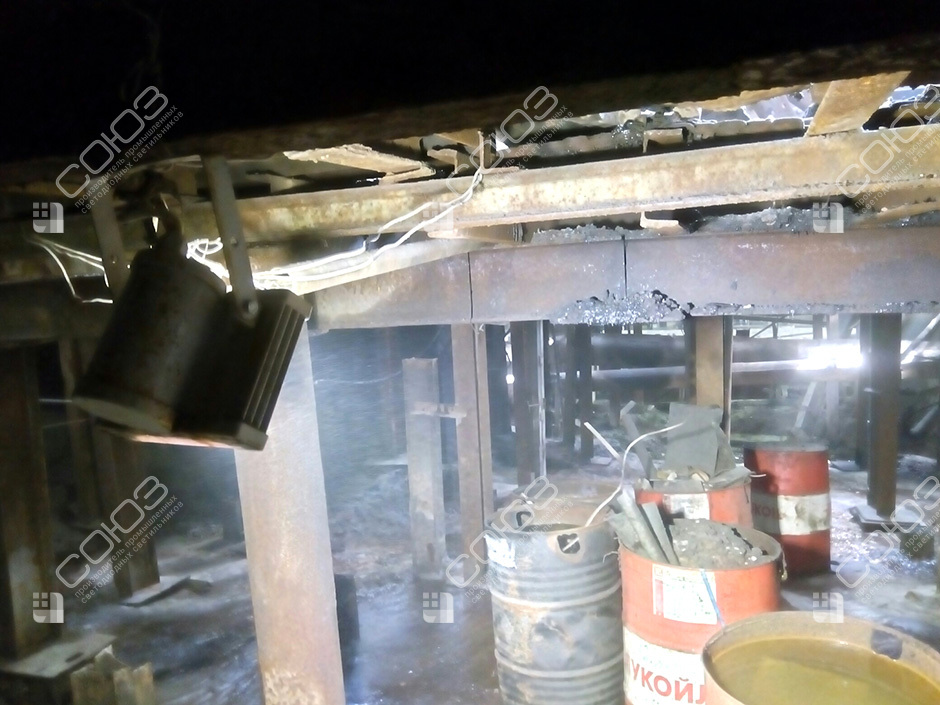

На снимках светильники находятся рядом с опорами и трубами под оборудованием. Здесь поток общего освещения ограничивают настилы, крупные корпуса и пересекающиеся коммуникации. Местная установка позволяет направить свет туда, где сотрудник осматривает узел, проходит между конструкциями или проверяет соединение.
Для измельчительно-флотационного отделения подбор начинается с карты обслуживаемых точек. Одно направление может хорошо выделить наружную поверхность агрегата и оставить в тени участок за трубой. Поэтому положение прибора увязывают с реальной позицией человека, а не только с наличием удобного основания. В проекте применены компактные модели 20 Вт с питанием 36 В переменного тока. Фотографии показывают их размещение в существующей компоновке, которую нужно учитывать при любом повторении решения.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности участка переработки
Узлы под площадками
Световую точку размещают внутри затенённого пространства. Проверяют обзор с места осмотра и доступ к соединениям, которые закрыты от верхнего света.
Налёт и загрязнение
Для экрана и корпуса предусматривают обслуживание. Место установки должно позволять очистку без разборки коммуникаций и без нарушения работы соседнего оборудования.
Технологическая среда
Влажность, состав загрязнений, температура и вибрация влияют на выбор исполнения. Эти условия уточняют по участку, отдельно от светотехнического расчёта.
Подготовка решения для отделения
Нанесите на схему агрегаты, площадки обслуживания и маршруты прохода. Выделите точки осмотра, где важны показания приборов или состояние соединений. Добавьте фотографии с уровня работника и сведения о режиме эксплуатации. Для низковольтной сети нужны расположение источника и длины линий до светильников.
В подборе помогут модели на 36 В, низковольтные светильники и решения для цехов. Сравните местное освещение обогатительной фабрики и освещение нижнего горизонта. Объекты близки по задаче, но различаются препятствиями и местами обслуживания. Для вашего отделения важно проверить каждую группу узлов отдельно: одинаковый прибор не означает одинаковый шаг установки по всей производственной зоне.
Расчёт и документы для производственного участка
Сначала уточняют нормы освещённости для выполняемых операций. Затем применяют IES-файлы конкретной модели, включая в расчёт площадки и крупные препятствия. Кривые силы света помогают оценить широкий угол 120° и выбрать направление. Световой поток прибора не заменяет расчёт освещённости поверхности, расположенной за трубой или корпусом машины.
Проверьте маркировку СОЮЗ и технический паспорт. Для модели проекта рабочее питание составляет 32–42 В AC. IP67 описывает защиту оболочки от пыли и воды, но не подтверждает стойкость к любому реагенту. Состав среды, условия очистки и параметры подключения передают при подборе. Вместе с расположением светильников согласуют крепления и прокладку кабелей возле технологического оборудования.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение для вашего технологического участка
Пришлите план оборудования, фотографии мест осмотра и описание среды. Поможем согласовать низковольтные светильники и расположение света у обслуживаемых узлов отделения.
