Местное освещение обогатительной фабрики светильниками 36 В
На обогатительной фабрике применены низковольтные СОЮЗ 23-20/1-67 на 36 В AC. На восьми фотографиях показано местное освещение оборудования и коммуникаций под технологическими площадками.
Проект реализован на светильниках:
Решение на объекте
Довести свет до сервисных точек фабрики

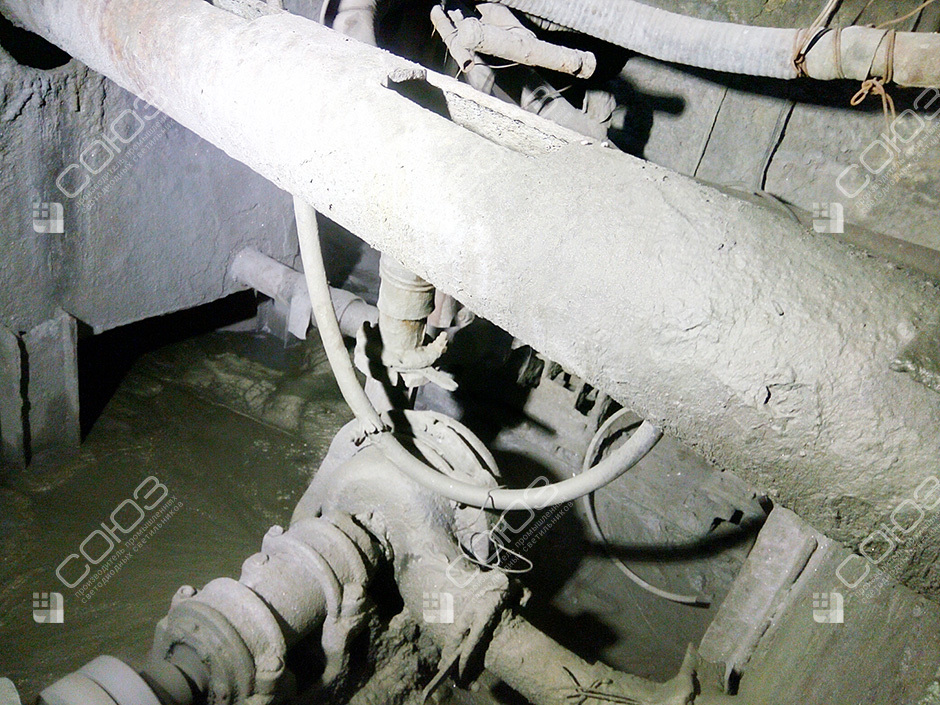

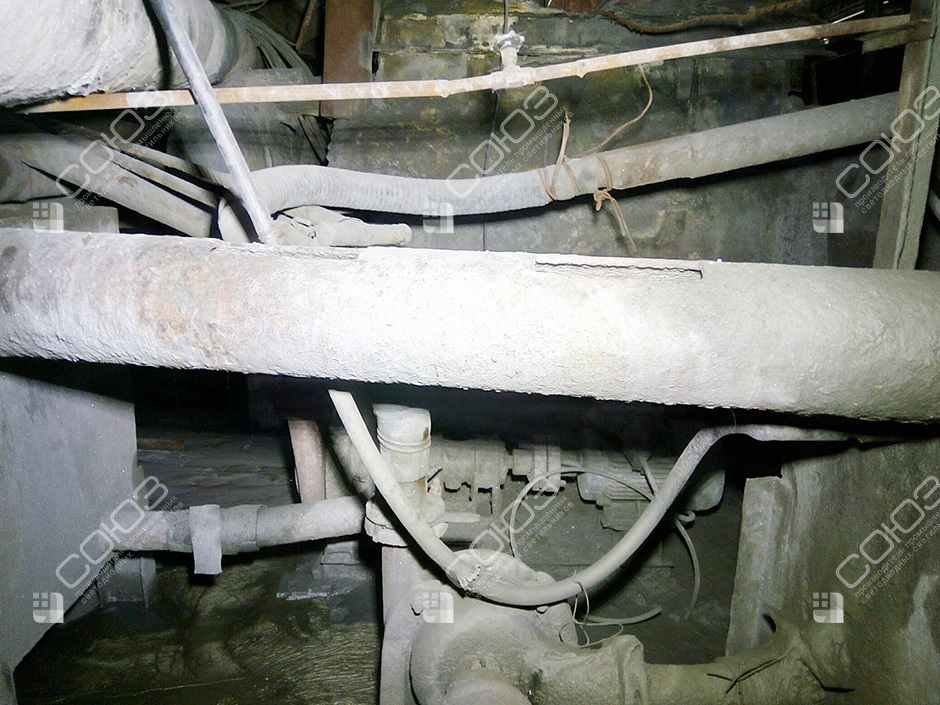

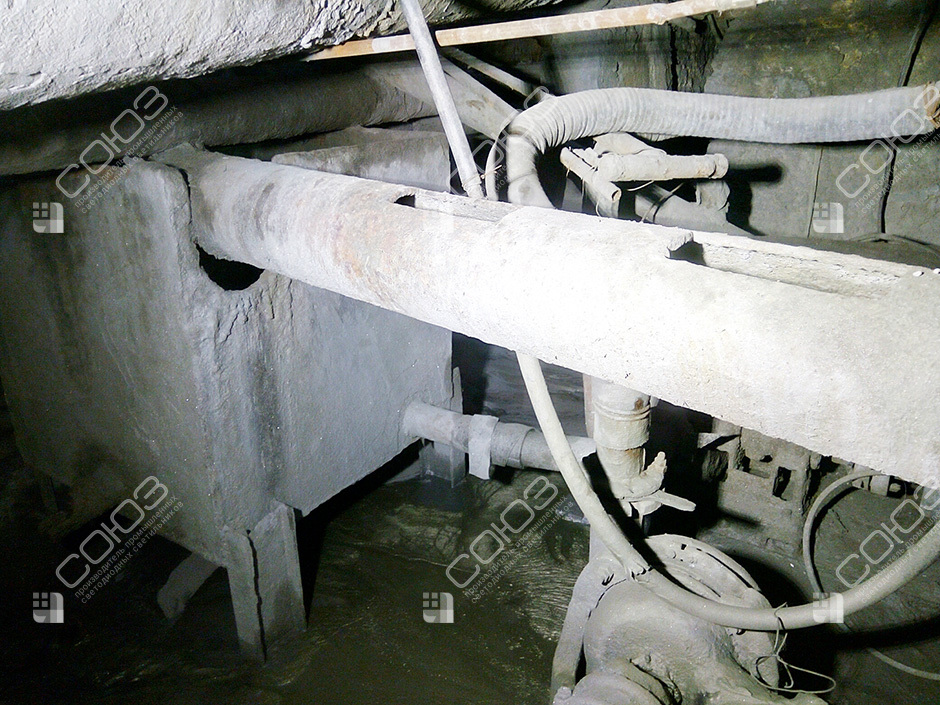

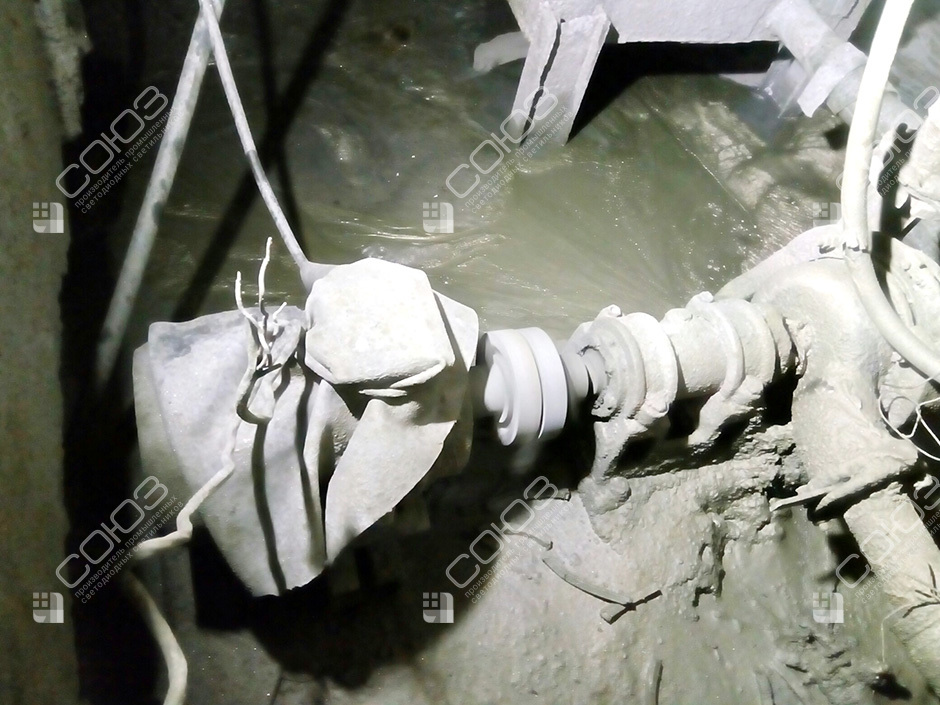

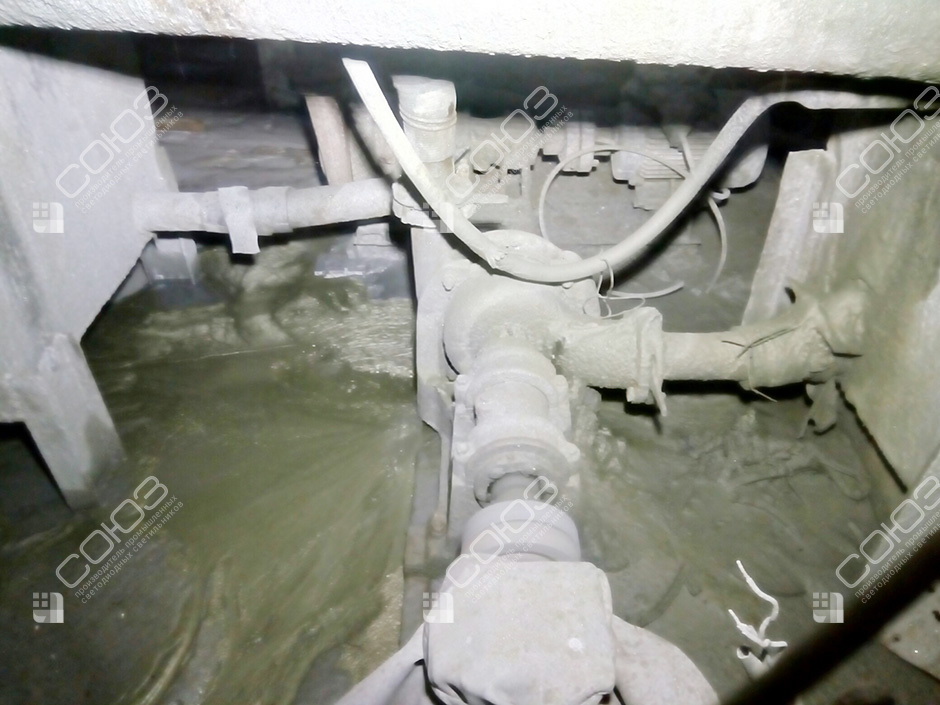

На снимках трубопроводы, опоры и корпуса оборудования расположены близко друг к другу. Верхнее перекрытие дополнительно ограничивает поступление общего света. Для таких участков важна возможность разместить небольшой прибор внутри рабочей зоны и направить его на соединение или проход между агрегатами.

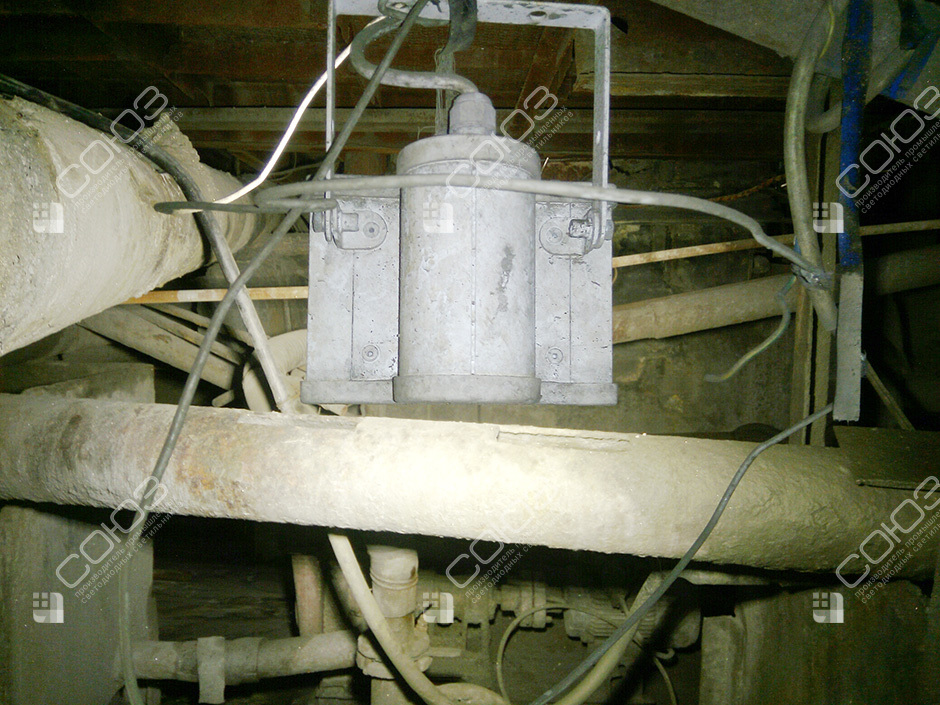

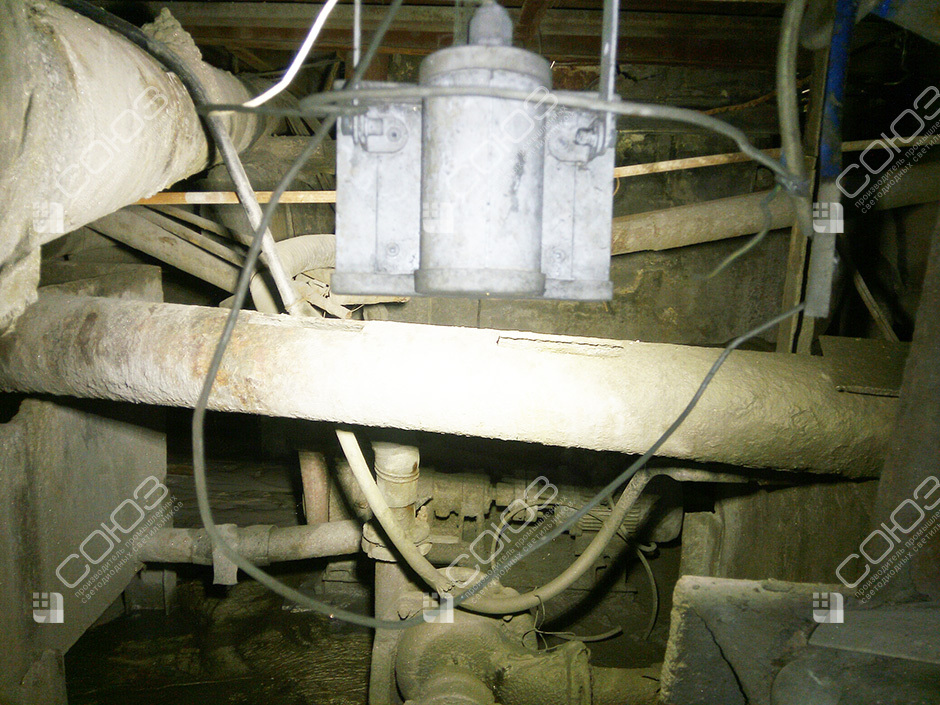

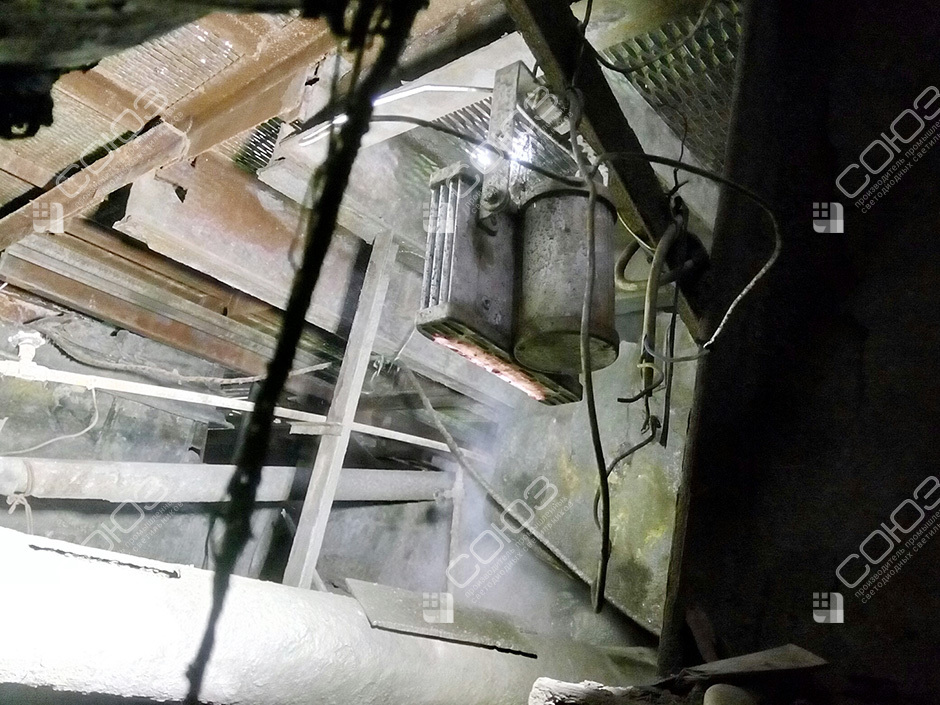

В проекте эту задачу решают светильники мощностью 20 Вт на поворотной скобе. Их расположение стоит оценивать вместе с маршрутом обслуживания: видимость внешней поверхности трубы ещё не означает, что освещено соединение за ней. На аналогичном объекте полезно заранее отметить регулярно проверяемые узлы и посмотреть на них с позиции сотрудника. Тогда подбор строится вокруг реальных операций, а не вокруг условно равномерного размещения светильников по стенам помещения.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что определяет местное освещение фабрики
Плотная компоновка
Трубы и площадки могут отсечь значительную часть потока. Точку выбирают так, чтобы свет доходил до нужной поверхности без крупного препятствия перед прибором.
Загрязнение экрана
Пыль и технологический налёт требуют доступного места обслуживания. Возможность очистки важно предусмотреть одновременно с выбором крепления и маршрута кабеля.
Условия возле агрегата
При подборе уточняют вибрацию, температуру и состав среды. Защита IP67 не заменяет проверку совместимости прибора с конкретным производственным участком.
Как составить задание для похожей фабрики
Отметьте на схеме обслуживаемые агрегаты, арматуру и места контроля. Добавьте высоты площадок и фотографии пространства под ними. Укажите, какие работы выполняют регулярно, а какие требуют временного дополнительного света. Это помогает разделить постоянное освещение маршрута и локальную подсветку отдельных узлов.
Сравните светильники 36 В, другие низковольтные исполнения и решения для производственных помещений. Посмотрите также измельчительно-флотационное отделение и насосное отделение с местным светом. У этих примеров разные препятствия и точки наблюдения. Для вашего участка сначала выбирают расположение и питание, затем проверяют количество приборов по расчёту. Увеличение мощности не всегда помогает, если сам источник закрыт корпусом оборудования.
От фотографии к обоснованному подбору
Используйте нормы освещённости для определения требований к проходам и выполняемым операциям. В расчёт добавляют IES-файлы выбранного исполнения и геометрию оборудования. Кривые силы света помогают разобраться в широком распределении 120°: оно удобно для близкой зоны, но не гарантирует видимости за непрозрачным препятствием.
Через маркировку СОЮЗ проверьте исполнение модели, а через технический паспорт — условия установки и подключения. Светильник этого проекта рассчитан на 36 В переменного тока, рабочий диапазон 32–42 В. Перед поставкой согласуют источник питания, длины линий, монтажные основания и доступ для осмотра. Такие сведения позволяют подготовить комплектацию под объект и избежать замены неподходящего крепления уже на площадке.
