Освещение камеры обрабатывающего центра на 24 В
В камере обрабатывающего центра установлен СОЮЗ 23-20/2-67 на 24 В DC. Фотографии показывают компактный светильник с оптикой 60° у боковой стенки рабочего пространства.
Проект реализован на светильниках:
Решение на объекте
Свет ниже массивного верхнего узла

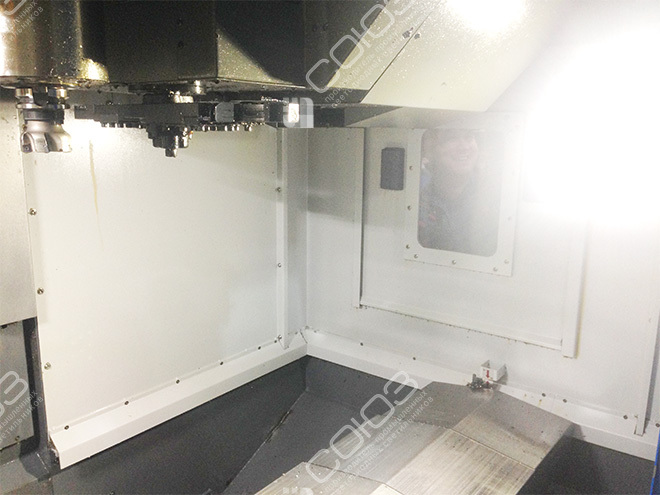

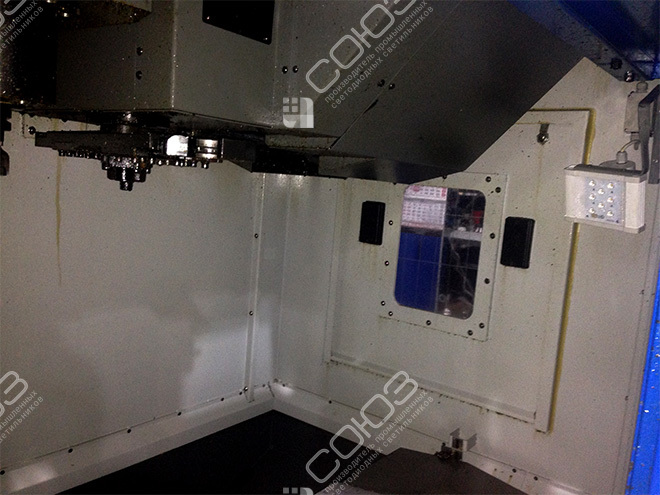

На первом снимке верхнюю часть камеры занимает крупный узел оборудования, а светильник закреплён справа на стенке. Хорошо видны линзы, скоба и направление экрана внутрь рабочего объёма. Такое расположение позволяет подвести свет под конструкцию, которая закрывает часть потока от общего освещения помещения.
Исполнение 20 Вт с углом 60° направляет свет на выбранную зону. При проектировании важно проверить, куда именно попадает пучок: на деталь, место закрепления или соседнюю стенку. Камера на снимке показана без крупной заготовки, поэтому для повторения решения нужна оценка с реальной оснасткой. Высокие приспособления меняют тени, а перемещение рабочих узлов может частично закрывать источник. Точку установки выбирают с учётом всего используемого рабочего диапазона.
Оборудование проекта
СОЮЗ 23-20/2-67 (24В)
Компактный светильник на поворотной скобе; номинальное питание 24 В постоянного тока. Вторичные линзы формируют направленный пучок 60°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.

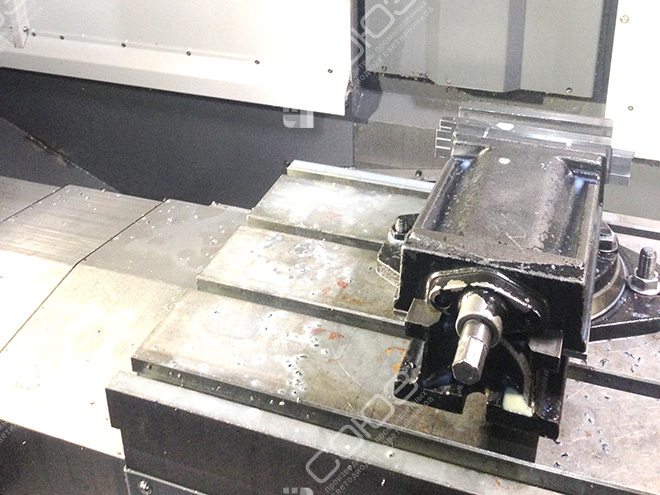

На что обратить внимание внутри ограждения
Верхние препятствия
Прибор располагают так, чтобы массивный узел не отсекал свет от детали. Проверяют путь потока при крайних предусмотренных положениях механизмов.
Направление 60°
У более собранного пучка важно положение границ. Нужные участки стола и оснастки должны оставаться освещёнными при обычных операциях наладки и контроля.
Свободный доступ
Светильник и провод не должны мешать загрузке детали, смене инструмента и очистке камеры. Место крепления предусматривает обслуживание самого прибора.
Подготовка данных для аналогичного центра
Для начала сравните станочные светильники, варианты на 24 В и низковольтные модели. Укажите размеры камеры, стола и типовой оснастки. На фотографии отметьте поверхности, которые нужно видеть, и возможные точки монтажа; это поможет связать оптику с задачей наблюдения.
Другие варианты показаны в проектах бокового освещения обрабатывающего станка и освещения фрезерного центра KOVOSVIT. Сравнение особенно полезно при выборе между широким охватом и направленным светом. Если в камере обрабатывают разные изделия, покажите наиболее высокую заготовку и конфигурацию с большим количеством прижимов. Свет должен оставаться полезным для реального набора работ, а не только для пустого пространства.
Фотометрия и условия работы станочного светильника
Посмотрите кривые силы света, чтобы понять отличие 60° от 120°, и применяйте IES-файлы именно выбранного исполнения. Нормы освещённости помогают определить требования к выполняемым операциям. При оценке учитывают положение глаз оператора, отражения на стенках и детали, а также обзор через защитное окно, если оно используется.
По маркировку СОЮЗ и технический паспорт проверьте питание: здесь предусмотрено 18–32 В DC. Красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Параметры цепи уточняют по документации оборудования до монтажа. Для среды с СОЖ сообщают состав жидкости и способ очистки. IP67 характеризует защиту оболочки, но не заменяет проверку химической совместимости. Экран и крепёж должны оставаться доступными при остановленном центре, чтобы налёт и изменение направления не ухудшали видимость в процессе эксплуатации.
