Местное освещение обрабатывающего станка на 24 В

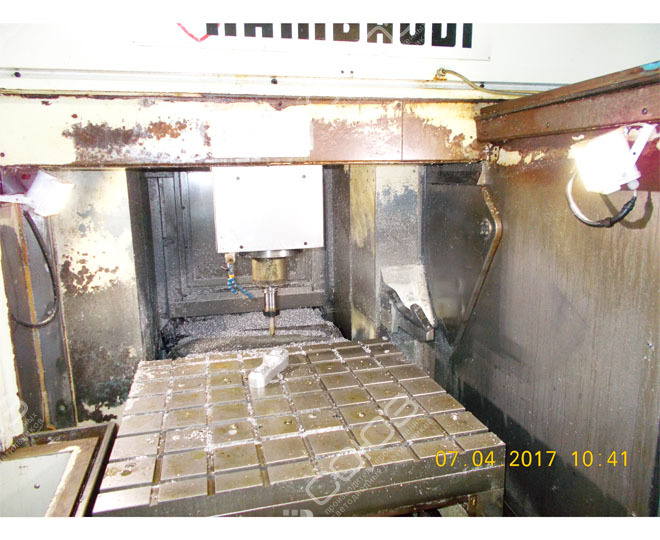

В рабочей камере обрабатывающего станка установлены СОЮЗ 23-20/1-67 на 24 В DC. Два снимка показывают боковое размещение приборов и подсветку стола под шпинделем.
Проект реализован на светильниках:
Решение на объекте
Боковой свет на столе обрабатывающего станка

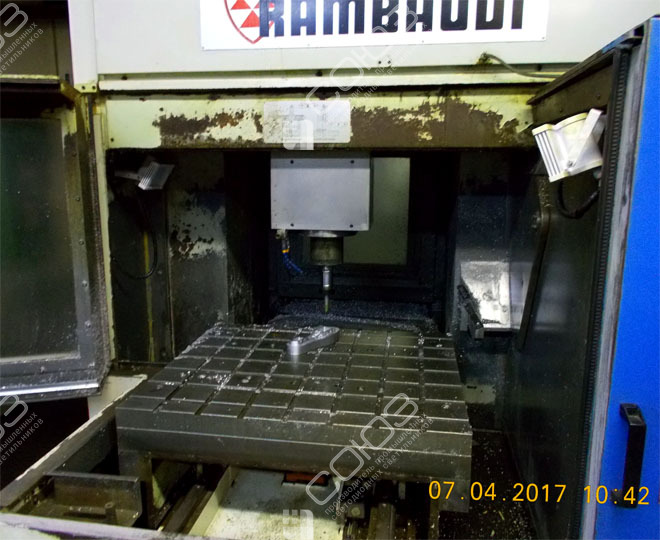

На фотографии рабочая камера показана со стороны открытого доступа. По краям видны компактные светильники, в центре — шпиндель и стол с пазами. Источники расположены внутри ограждения: свет поступает к рабочей поверхности с боковых направлений, а не только из цеха через открытую дверь.
Такое размещение полезно для обзора стола при установке оснастки и подготовке обработки. При этом пустая камера — лишь исходная геометрия. После установки заготовки и прижимов картина меняется: появляются тени у основания детали, за крепежом и под инструментом. Местный свет подбирают для заполненного рабочего объёма. Положение светильников на обеих сторонах позволяет рассмотреть разные варианты наведения и проверить, насколько один источник дополняет другой в труднодоступных участках.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Свет внутри камеры: важные точки проверки
Поверхность стола
Для установки оснастки нужно видеть пазы, крепёж и границы детали. Оценивают освещение всей используемой площади, включая дальние углы и пространство у стенок.
Движение шпинделя
Источник не должен попадать в габарит рабочих узлов. Проверяют также тень от шпиндельной головки при разных положениях относительно стола.
Открывание и очистка
Светильник и кабель размещают так, чтобы они не мешали доступу в камеру. К экрану оставляют подход для удаления налёта при остановленном оборудовании.
Как выбрать местный свет для обрабатывающего оборудования
Начните с разделов станочных светильников, моделей на 24 В и низковольтных исполнений. Для решения важны глубина камеры, размеры стола и расположение доступных оснований. Укажите, какие операции требуют особенно хорошего обзора: закрепление заготовки, контроль инструмента или наблюдение за отдельным участком обработки.
Другие варианты представлены в проектах освещения камеры обрабатывающего центра и фрезерного центра KOVOSVIT. Сравнивайте размеры освещаемой зоны и направление потока, а не только мощность. Пришлите фотографии с типовой оснасткой и крайними положениями узлов. Это поможет оценить, нужен ли свет с одной стороны или полезнее распределить его между несколькими точками.
Широкая оптика и требования к подключению
Изучите кривые силы света: угол 120° даёт широкий охват с близкого расстояния, но не позволяет свету проходить сквозь заготовку. IES-файлы используют для расчёта выбранной модели, а нормы освещённости — для определения требований к выполняемой операции. Отдельно проверяют отражение от обработанного металла с места оператора.
По маркировку СОЮЗ и технический паспорт сверяют исполнение 24 В DC с рабочим диапазоном 18–32 В. Красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Возможность питания согласуют с электрической схемой станка. Для работы с СОЖ необходимо учитывать состав жидкости и характер воздействия на корпус. IP67 характеризует оболочку, а совместимость с технологической средой проверяют отдельно. Маршрут кабеля и удобство очистки предусматривают до окончательной установки, чтобы обслуживание не требовало демонтажа соседних деталей машины.
