Подсветка камеры токарного станка светильником 24 В

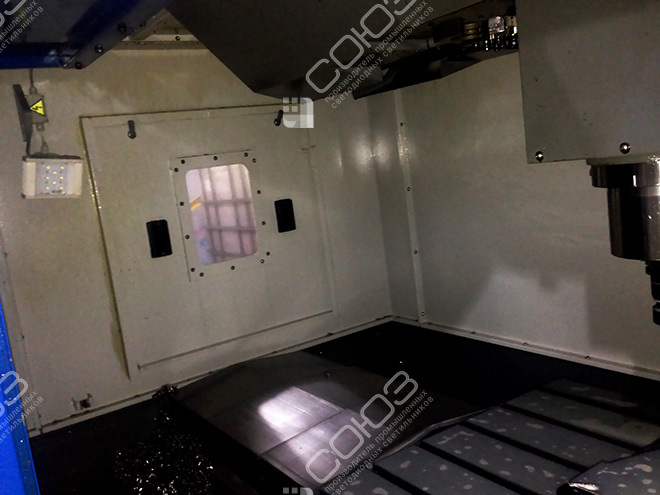

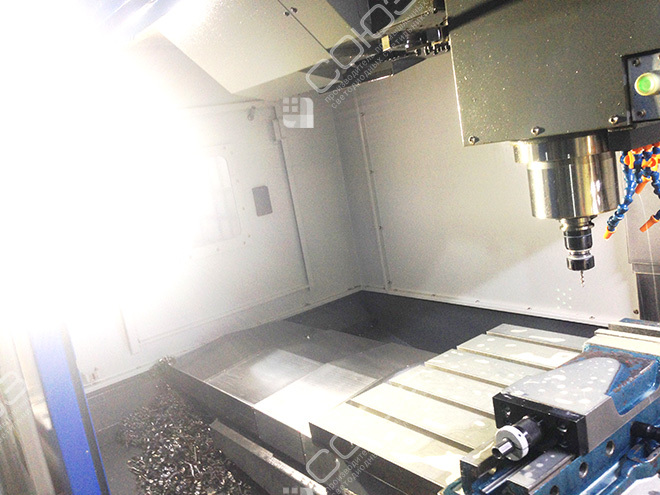

В камере токарного станка установлен СОЮЗ 23-20/2-67 на 24 В DC с оптикой 60°. Фотографии показывают крепление компактного прибора внутри ограждения и направление местного света.
Проект реализован на светильниках:
Решение на объекте
Направленный свет внутри станочной камеры

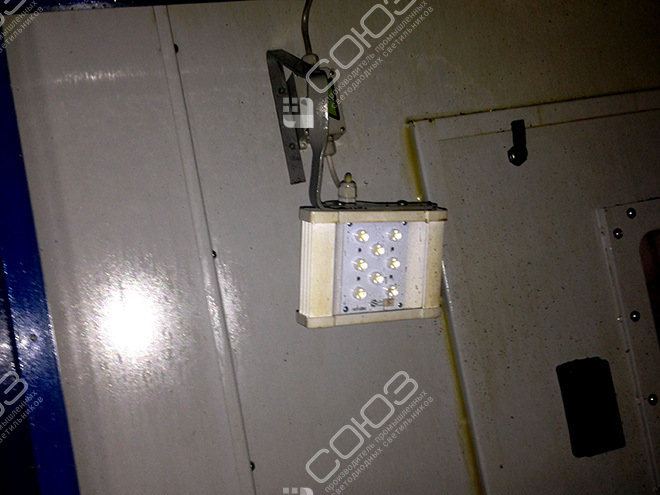

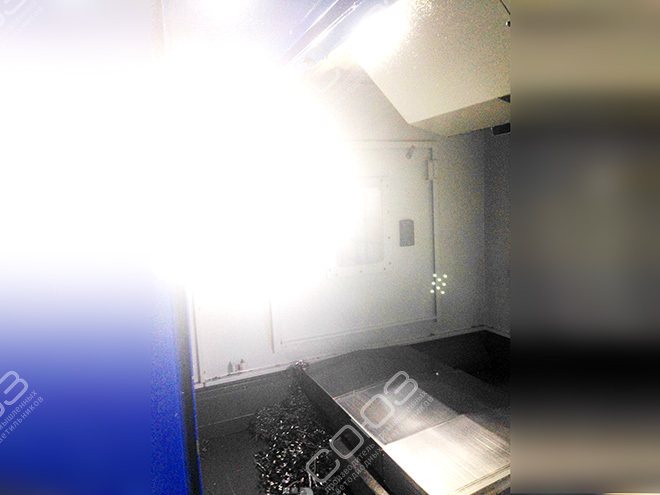

Закрытая камера ограничивает доступ общего цехового света. Даже при открытой двери стенки, патрон и инструментальные узлы создают тени, поэтому источник местного освещения размещают внутри рабочего объёма. На первом снимке видны светильник на скобе, его экран с линзами и установка у стенки камеры.
Здесь применяется исполнение с углом 60°. Оно направляет поток на выбранный участок и требует более внимательного наведения, чем широкая оптика 120°. При наладке важно видеть заготовку, положение инструмента и пространство около крепления детали. Проверку проводят с типовой оснасткой: крупный патрон или выступающий элемент могут изменить видимость даже при неизменном положении корпуса светильника. Сам прибор и провод не должны попадать в рабочую траекторию станка.
Оборудование проекта
СОЮЗ 23-20/2-67 (24В)
Компактный светильник на поворотной скобе; номинальное питание 24 В постоянного тока. Вторичные линзы формируют направленный пучок 60°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Подсветка с учётом закрытого рабочего объёма
Граница светового пятна
Направление подбирают по зоне обработки и наладки. Края нужной поверхности не должны уходить в тень при смене допустимого положения узлов станка.
Отражения на металле
Свет проверяют с места оператора, в том числе через защитное окно. Яркое отражение от детали может мешать наблюдению сильнее, чем недостаток общего света.
Защита монтажа
Крепление и провод располагают вне траекторий инструмента, стружки и перемещаемой оснастки. Возможность очистки экрана предусматривают до окончательной установки.
Как подобрать свет для токарной камеры
Начните с станочных светильников, сравните исполнения на 24 В и низковольтные модели. Важны внутренние размеры камеры, положение двери, глубина рабочей зоны и точки, доступные для крепления. Фотографии делают как со стороны оператора, так и изнутри остановленного оборудования.
Для сравнения посмотрите освещение токарного станка МРК-315 и подсветку камеры DECKEL MAHO. Эти проекты показывают другие варианты компоновки, которые помогают сформулировать требования к своей машине. В заявке укажите диапазон размеров деталей и перемещения оснастки: источник, удобный для одной короткой заготовки, может оказаться неудачным при более длинной обработке.
Оптика 60° и подключение к станочной сети
Изучите кривые силы света, чтобы сравнить направленный свет с широким, и используйте IES-файлы нужного исполнения при расчёте. Нормы освещённости помогают задать требования к наблюдению за обработкой и операциям наладки. Оценивают освещение самой детали, а не только яркость стенок камеры или корпуса оборудования на фотографии.
Перед подключением сверьте маркировку СОЮЗ и технический паспорт. Модель рассчитана на 18–32 В постоянного тока; красный провод — плюс, чёрный — минус, защиты от переполюсовки нет. Номинал 24 В на станке необходимо дополнить проверкой рода тока и доступной мощности цепи. Для работы с СОЖ уточняют состав жидкости и условия воздействия. IP67 характеризует защиту оболочки, но не гарантирует совместимость с любыми химическими составами и режимами очистки.
