Освещение токарного станка с ЧПУ МРК-315
В рабочей зоне МРК-315 применены СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают подсветку с разных сторон над токарными узлами и размещение светильников внутри оборудования.
Проект реализован на светильниках:
Решение на объекте
Свет с двух сторон рабочей зоны МРК-315

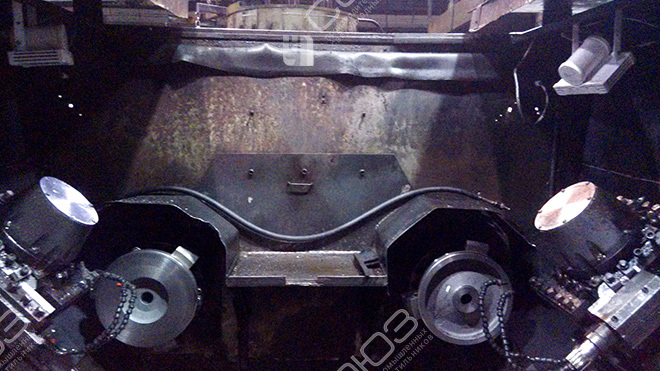

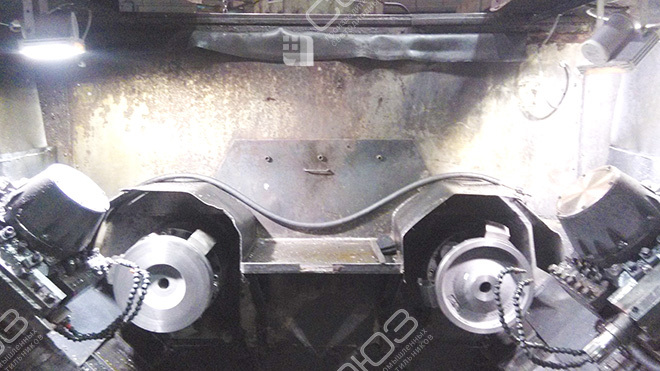

На первом снимке хорошо видны два рабочих узла и светильники в верхней части камеры по разным сторонам. Такая компоновка отличается от установки одного прибора над центром станка. Массивные элементы оснастки создают собственные тени, поэтому направление света рассматривают отдельно для каждой обслуживаемой зоны.
В проекте используется компактная модель 20 Вт с углом 120°. Широкое распределение помогает охватить ближайшие поверхности, но фактический обзор зависит от размеров детали и положения инструмента. При подборе света для МРК-315 важно проверить видимость с места оператора, а также доступ при установке заготовки и обслуживании. Светильники не должны мешать работе механизмов, открыванию ограждений или удалению стружки из предусмотренных для этого зон.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)

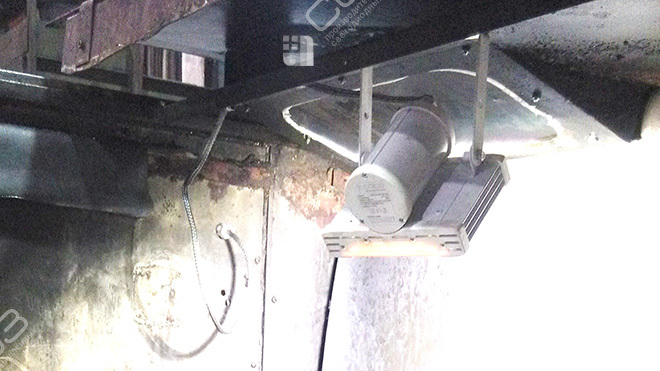

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.

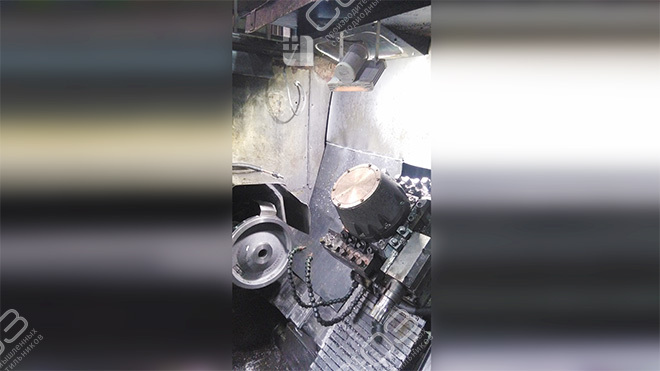

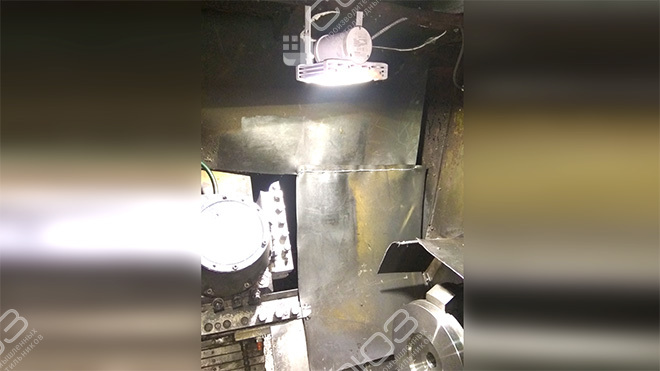

Освещение нескольких рабочих узлов
Каждая сторона отдельно
Проверяют, какие поверхности видны при свете ближайшего прибора и что остаётся за оснасткой. Направления согласуют между собой, чтобы уменьшить взаимное затенение.
Отражение от детали

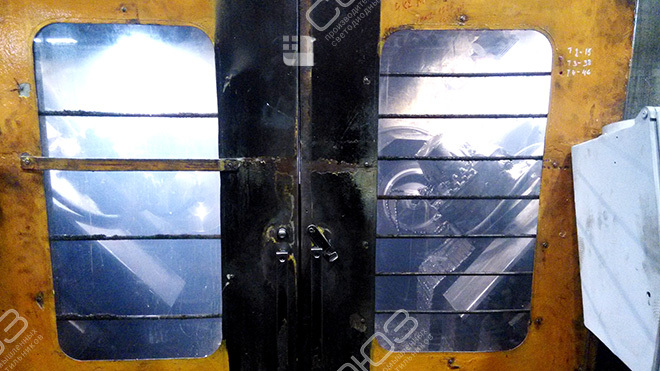

Полированные и обработанные поверхности дают разные блики. Наведение оценивают из рабочей позиции, включая обзор через предусмотренные защитные элементы станка.
Положение кабелей
Провода закрепляют с учётом движения узлов и обслуживания камеры. Запас длины не должен превращаться в свободную петлю рядом с механизмами.
Подбор освещения для токарного станка МРК-315
Сравните станочные светильники, модели на 24 В и низковольтные исполнения. При подготовке заявки покажите обе рабочие стороны, максимальные размеры деталей и точки, которые труднее всего рассмотреть. Укажите фактическую комплектацию машины: расположение оборудования на вашем станке может отличаться от представленного примера.
Для сравнения полезны подсветка токарной камеры с оптикой 60° и освещение токарного станка светильником 40 Вт. Они показывают, что выбор определяется не только типом операции, но и расстоянием, объёмом камеры и направлением света. Передайте фотографии из позиции оператора при установленной типовой оснастке. Это поможет выбрать количество точек без увеличения мощности наугад.
Согласование оптики и станочного питания
Изучите кривые силы света, чтобы сопоставить широкий угол 120° с более направленными вариантами. IES-файлы используют для расчёта выбранного исполнения, а нормы освещённости — для определения требований к обработке и наладке. В расчёт включают рабочие поверхности и основные препятствия. После монтажа проверяют реальные тени от патронов, инструмента и заготовок.
Перед подключением сверьте маркировку СОЮЗ и технический паспорт. Прибор рассчитан на 18–32 В постоянного тока; красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет. Подключение согласуют с электрической схемой станка, а материалы и расположение — с применяемой СОЖ и условиями загрязнения. IP67 не означает стойкость к любому составу жидкости. Для сохранения полезного света предусматривают регулярную очистку экрана и доступ к креплениям при остановленном оборудовании, без вмешательства в соседние рабочие узлы.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для вашей рабочей зоны МРК-315
Пришлите фотографии обеих сторон камеры, размеры деталей и данные цепи 24 В. Поможем выбрать количество светильников, оптику и удобное направление света.
