Подсветка камеры многоцелевого станка DECKEL MAHO

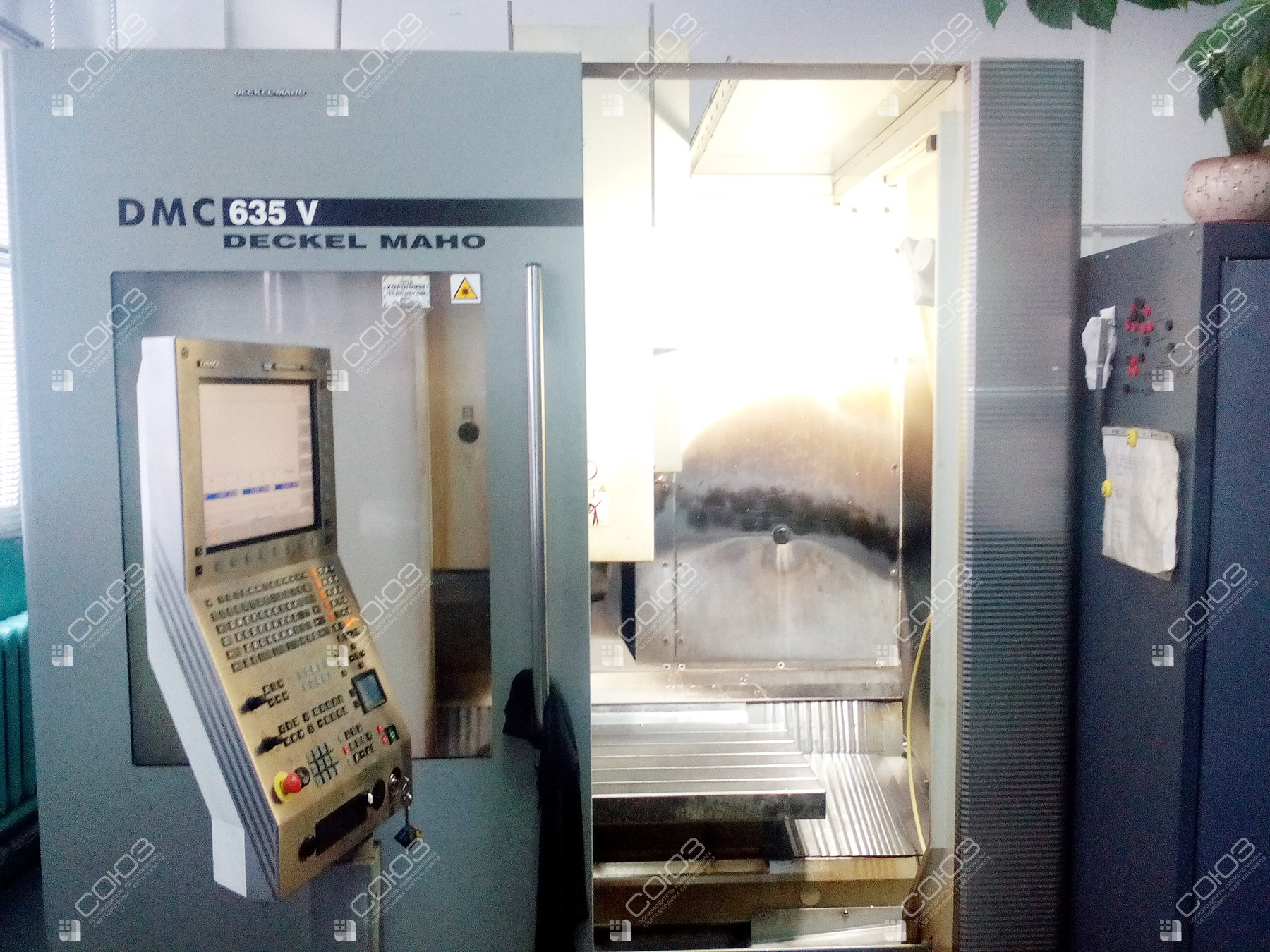

В рабочей камере DECKEL MAHO установлен СОЮЗ 23-40/1-67 на 24 В DC. Восемь фотографий показывают внутреннее размещение источника и освещение области детали и инструмента.
Проект реализован на светильниках:
Решение на объекте
Свет внутри закрытой камеры станка DECKEL MAHO

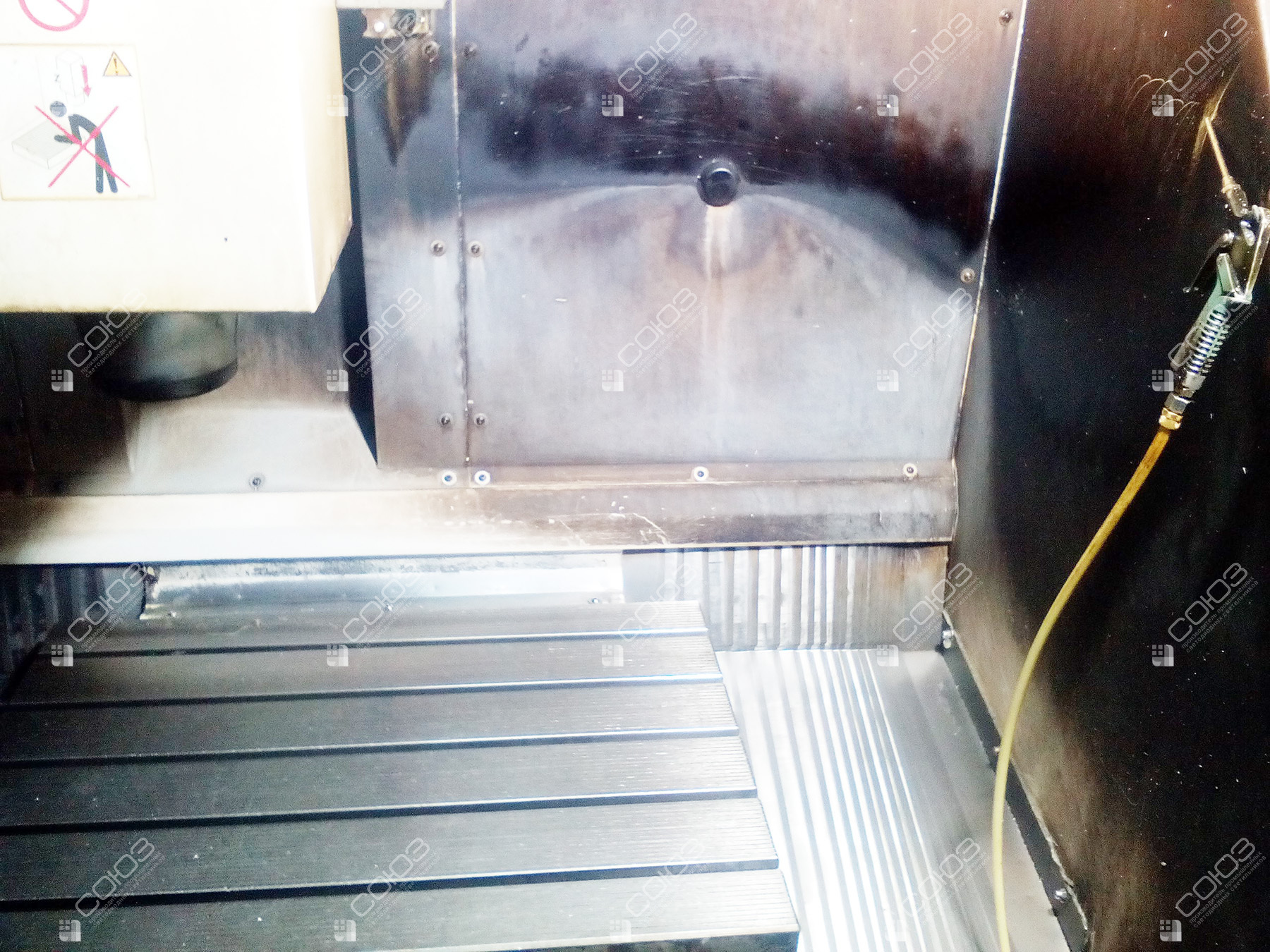

Закрытая камера обрабатывающего центра ограничивает поступление света из цеха. Шпиндель, стол и защитные кожухи создают дополнительные тени внутри рабочего объёма. В проекте DECKEL MAHO низковольтный светильник размещён непосредственно в камере и направлен к области обработки, чтобы подвести поток к детали с близкого расстояния.

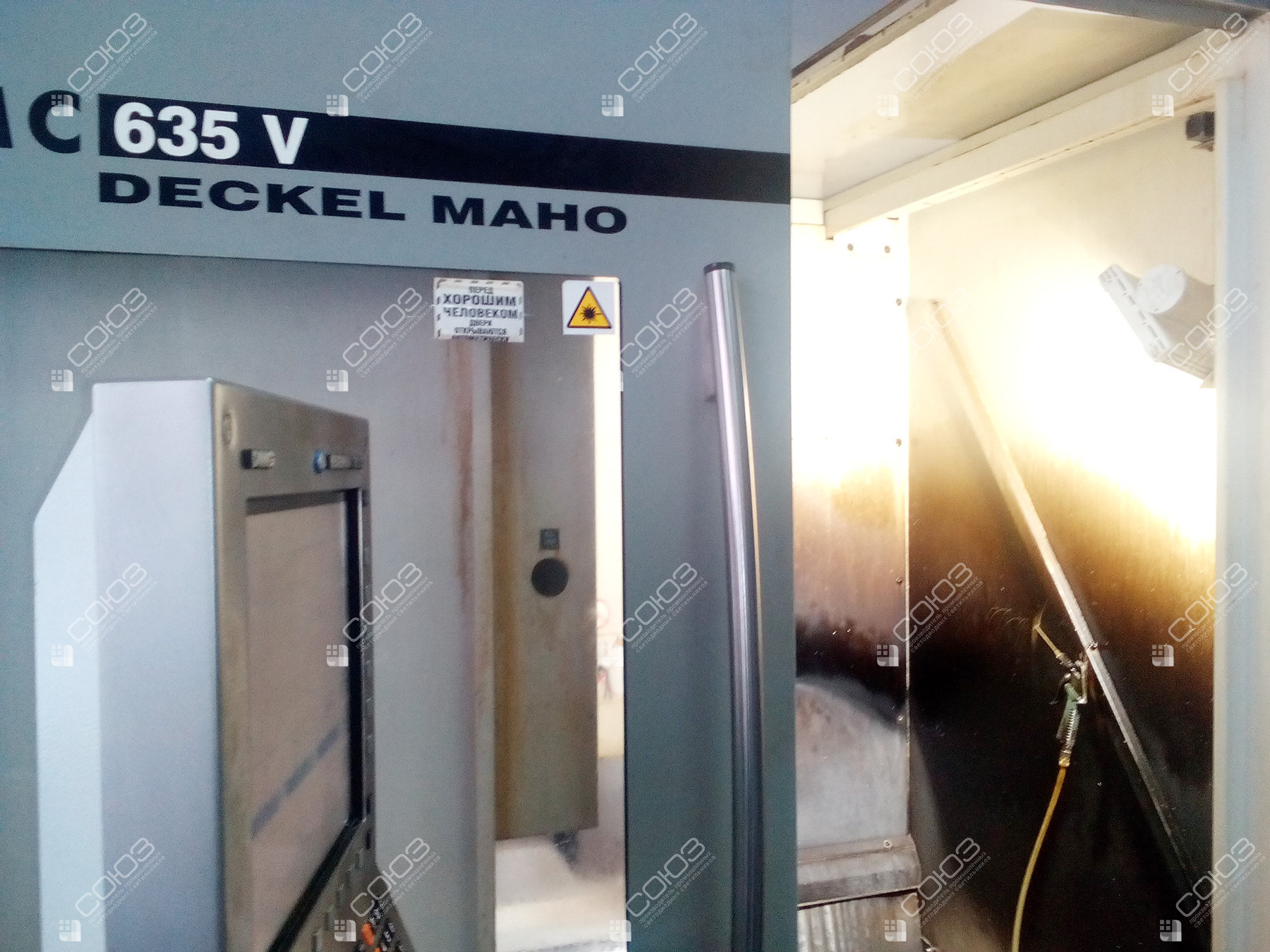

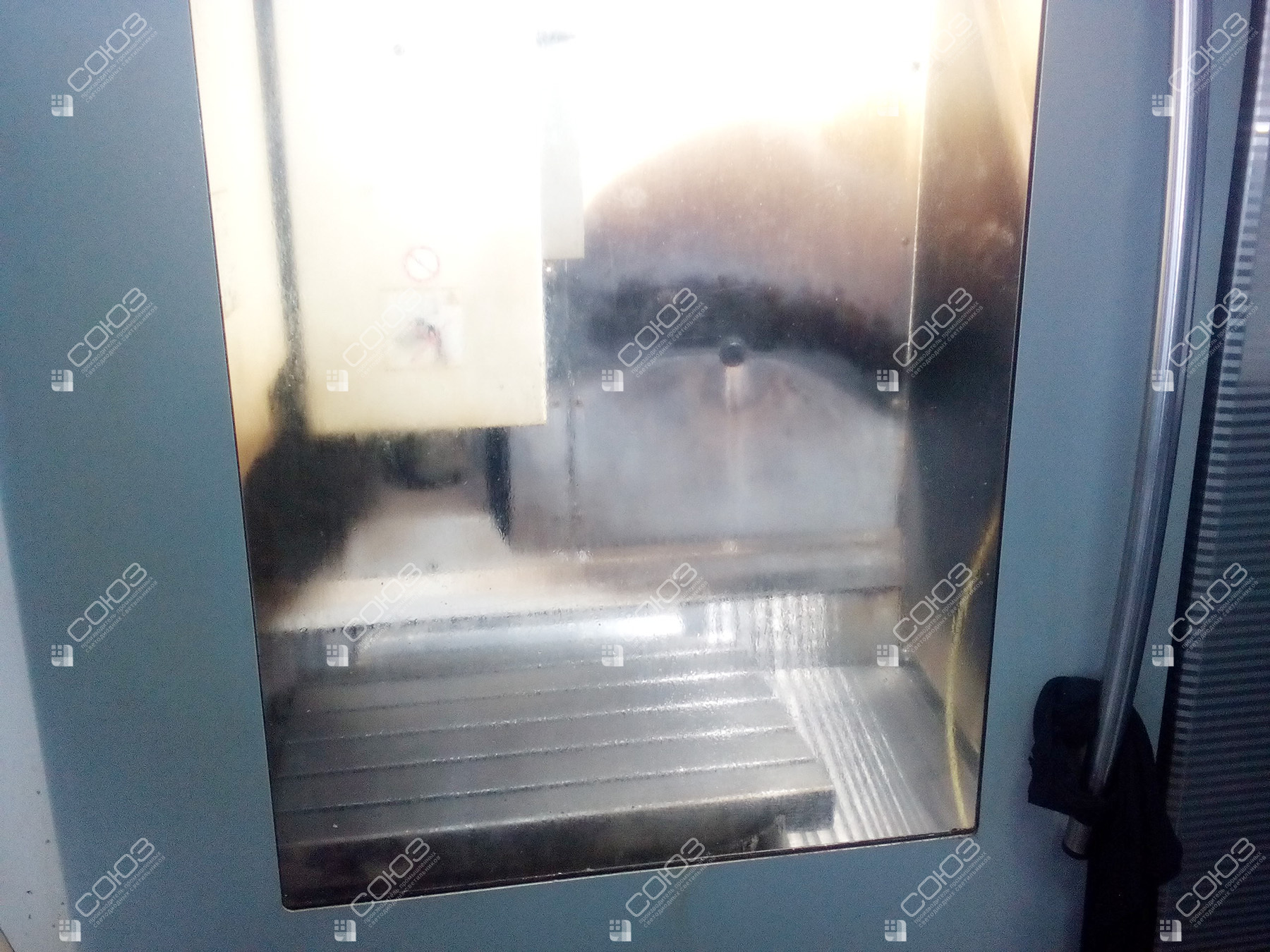

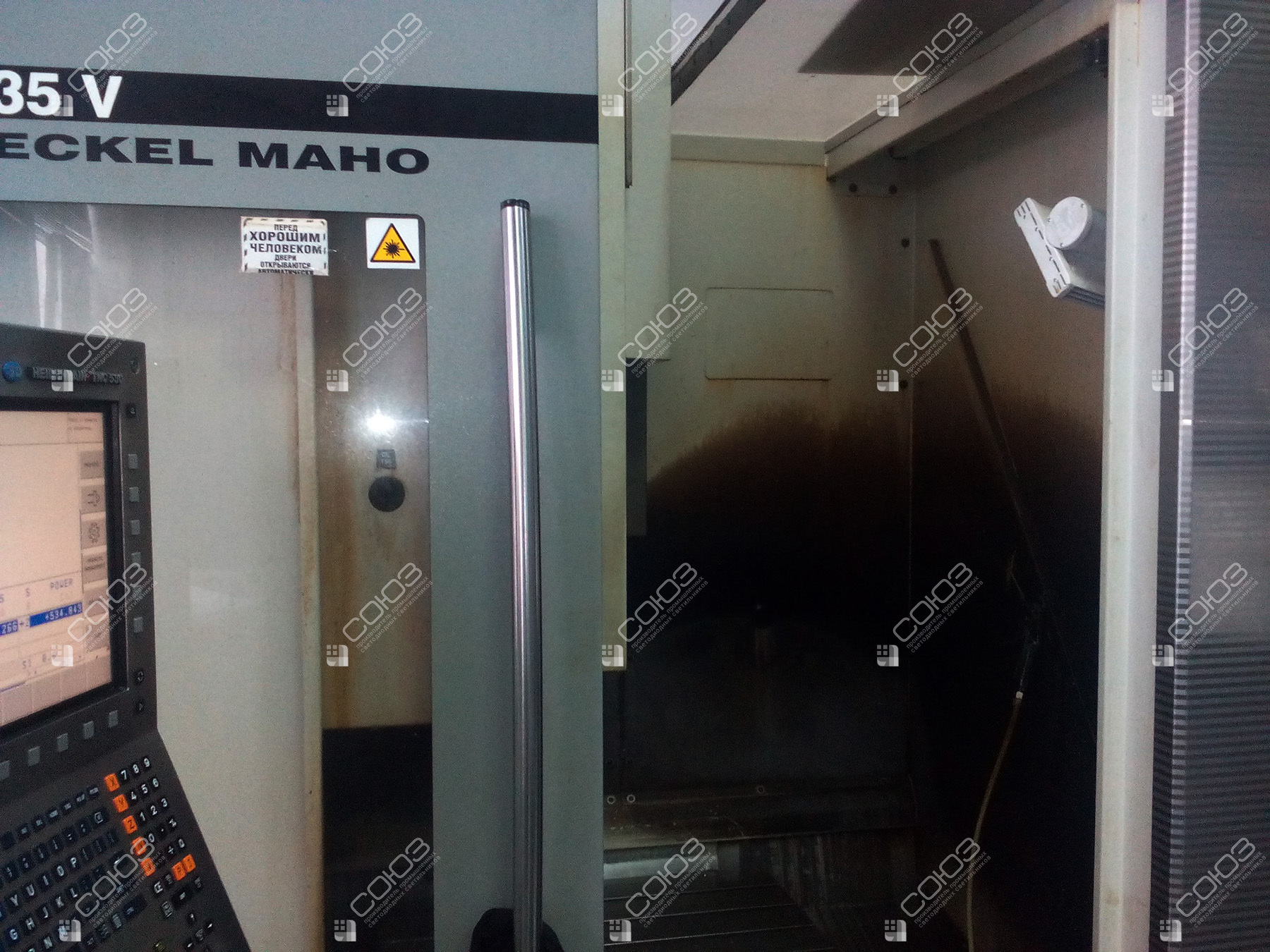

Восемь фотографий помогают оценить компоновку установки. Для аналогичного станка важно проверять видимость через смотровое окно: отражение яркого источника на стекле может мешать наблюдению. Направление согласуют с положением оператора, движением стола и шпинделя. При смене оснастки или крупной заготовки оценивают, не перекрывает ли она свет и не появляются ли новые затенённые участки.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)

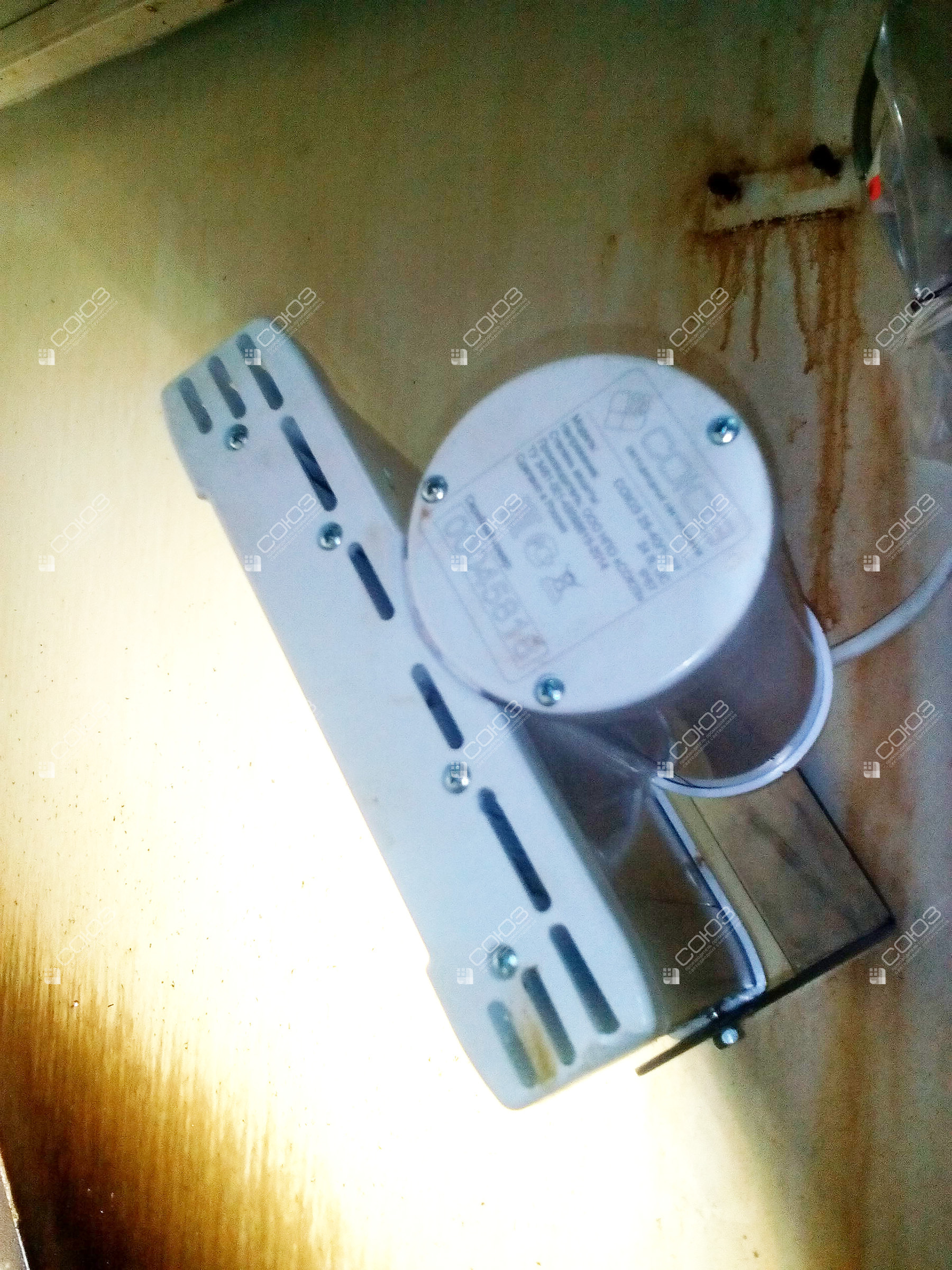

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Внутренняя установка

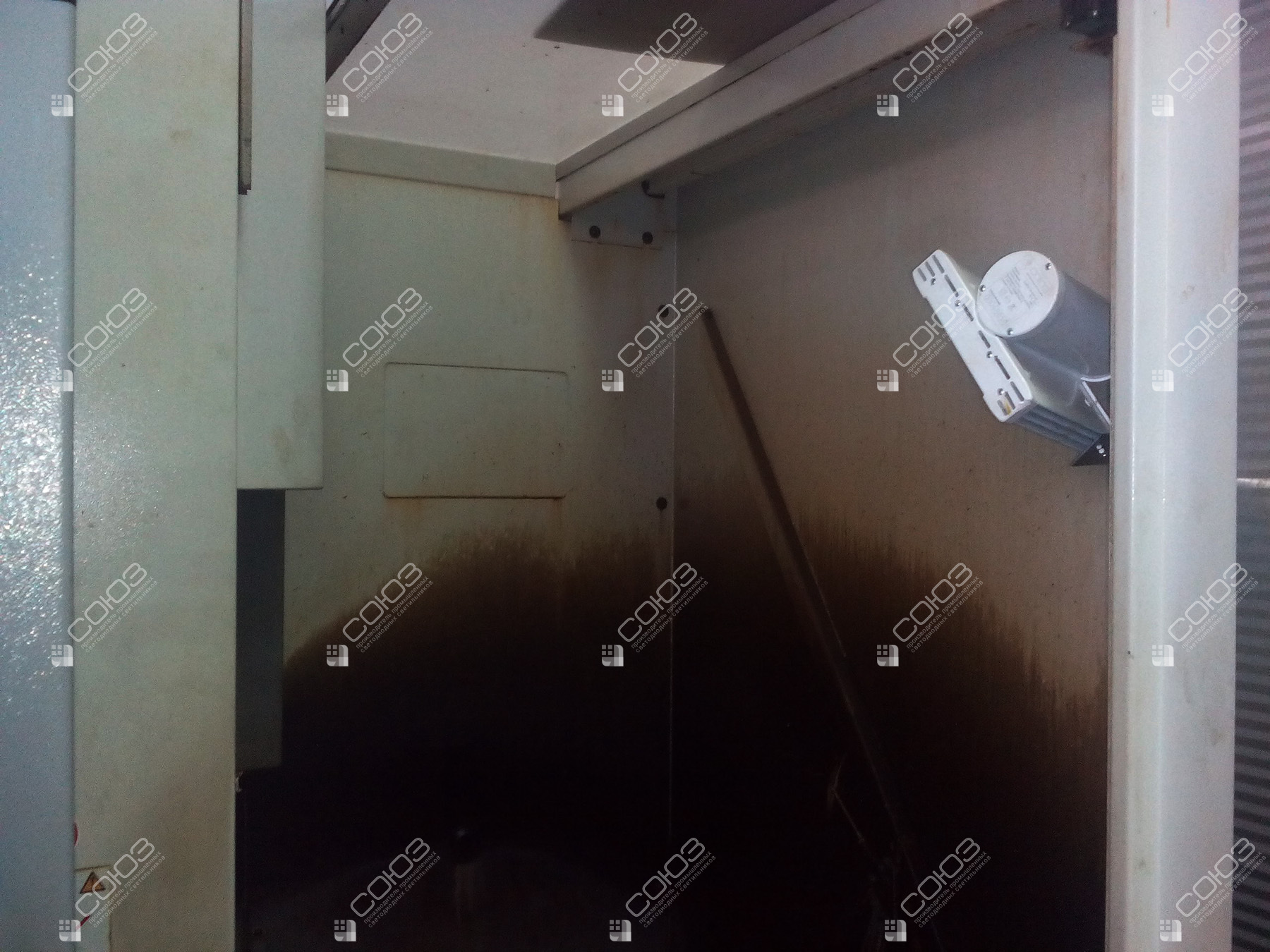

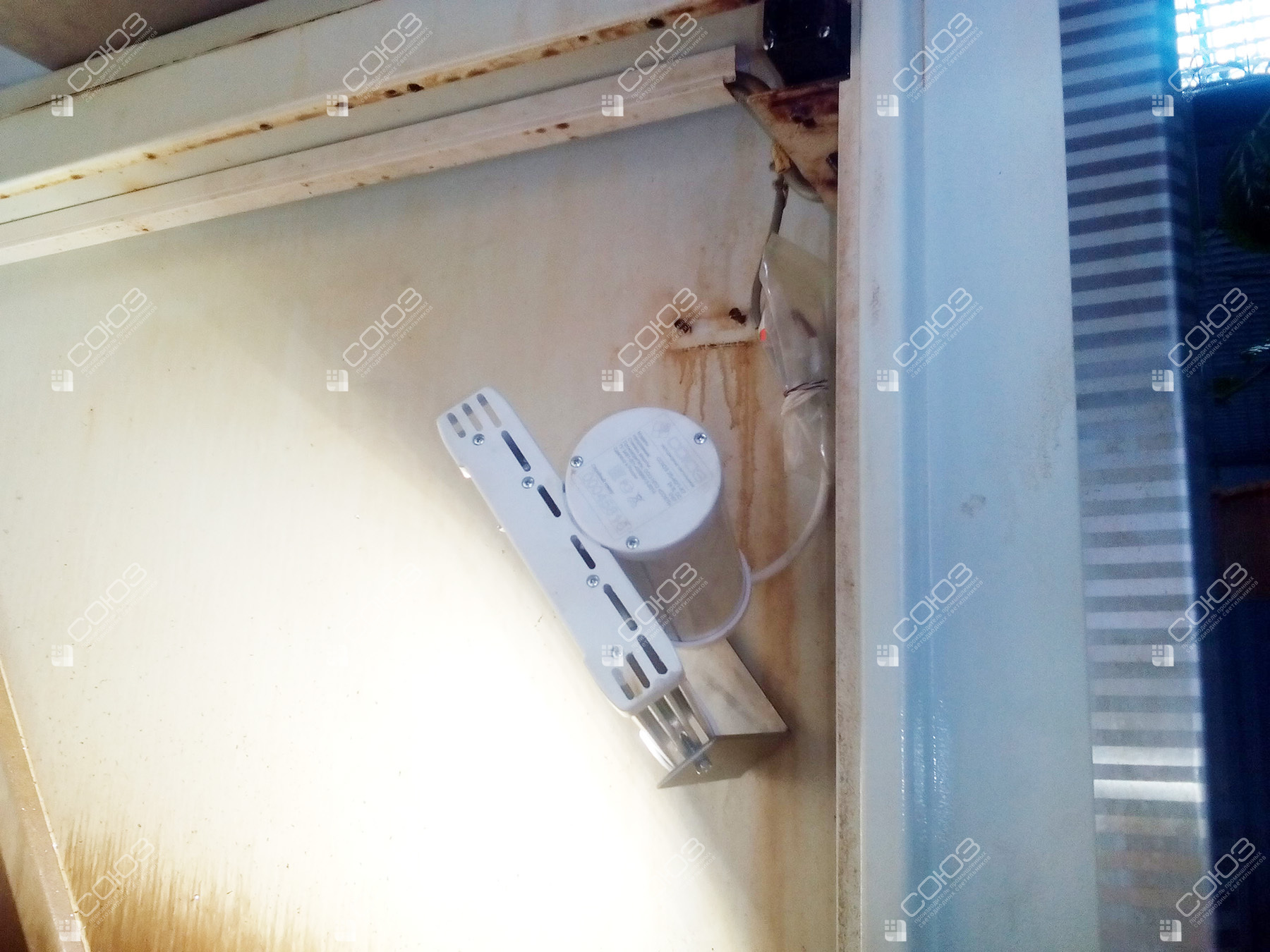

Поворотная скоба позволяет разместить прибор рядом с рабочим объёмом. Точку монтажа выбирают вне перемещений узлов и с доступом для очистки защитного экрана.
40 Вт и 6099 лм
Широкий угол 120° охватывает ближнюю область. Расстояние и ориентацию подбирают по размерам камеры и положению поверхностей, которые нужно видеть через окно.
Совместимость условий
Питание исполнения — 24 В DC. Воздействие СОЖ и других сред проверяют отдельно по документации; класс IP67 не означает совместимость с любой рабочей жидкостью.
Какие данные нужны для подсветки станка с ЧПУ
Передайте модель оборудования, размеры камеры и фотографии с установленной оснасткой. Укажите напряжение, доступные точки крепления и траектории перемещения механизмов. Для подбора полезен снимок с обычного места наблюдения через окно. Проверяют направление потока, отражения на стекле и доступность прибора при плановом обслуживании станка.
Сравните станочные светильники, исполнения на 24 В и низковольтный каталог. Посмотрите освещение камеры VMC-2000Q и местный свет Amada AC2510NT. У каждого оборудования свои глубина и конфигурация рабочей области. Для DECKEL MAHO и других центров подбор проводят по конкретной машине, а не только названию производителя. До подачи питания проверяют полярность и схему подключения: у этой модели защиты от переполюсовки нет. Рабочий свет согласуют с устройством ограждений.
