Освещение карусельного станка светильником СОЮЗ 24 В
На карусельном станке применён СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают местную подсветку крупной кольцевой детали, рабочего инструмента и пространства возле пульта.
Проект реализован на светильниках:
Решение на объекте
Свет на крупной детали при вертикальной обработке

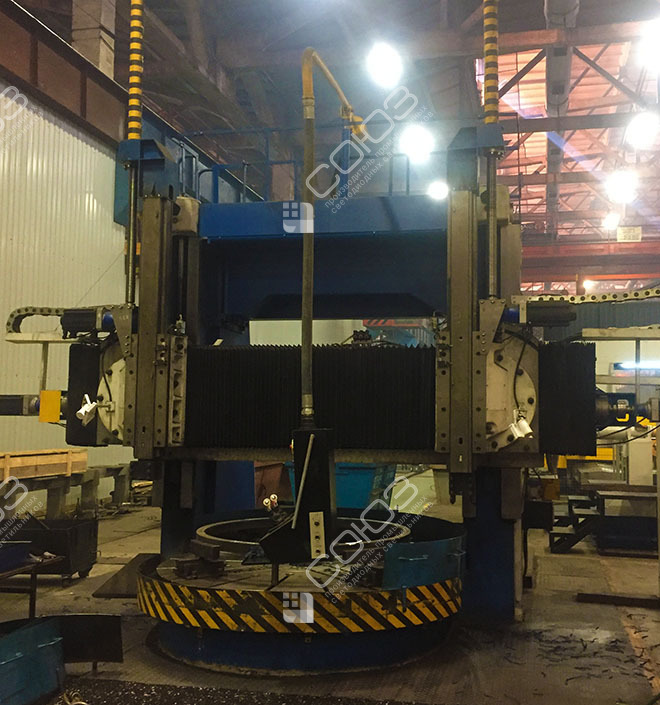

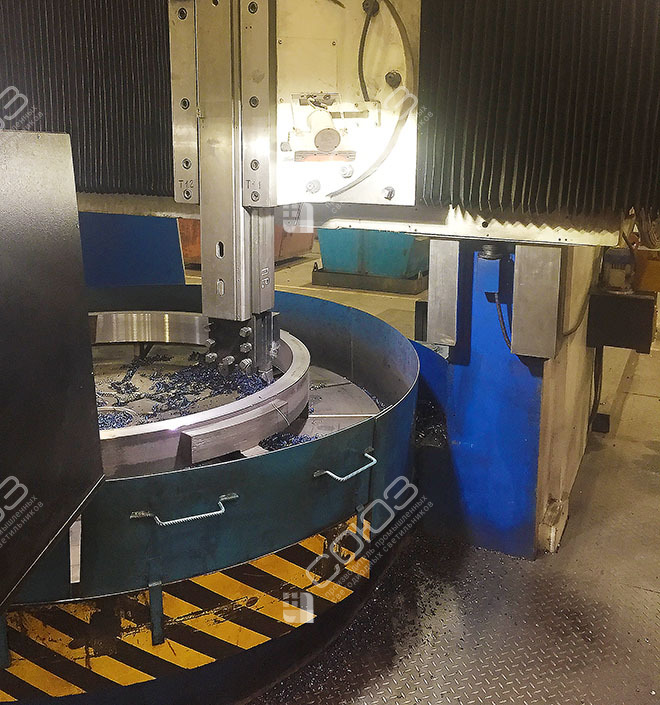

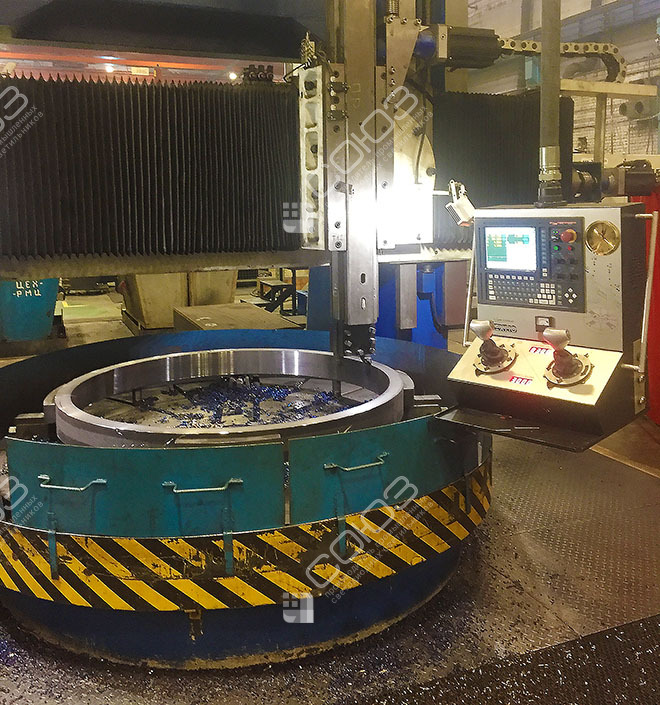

На первом снимке видна кольцевая заготовка на круглом столе, вертикальный рабочий узел и пульт справа. Геометрия карусельного станка создаёт особую задачу: нужно различать не только верхнюю плоскость детали, но и внутреннюю поверхность кольца, крепление и положение инструмента. Свет потолочных приборов может перекрываться поперечиной и корпусами механизмов.

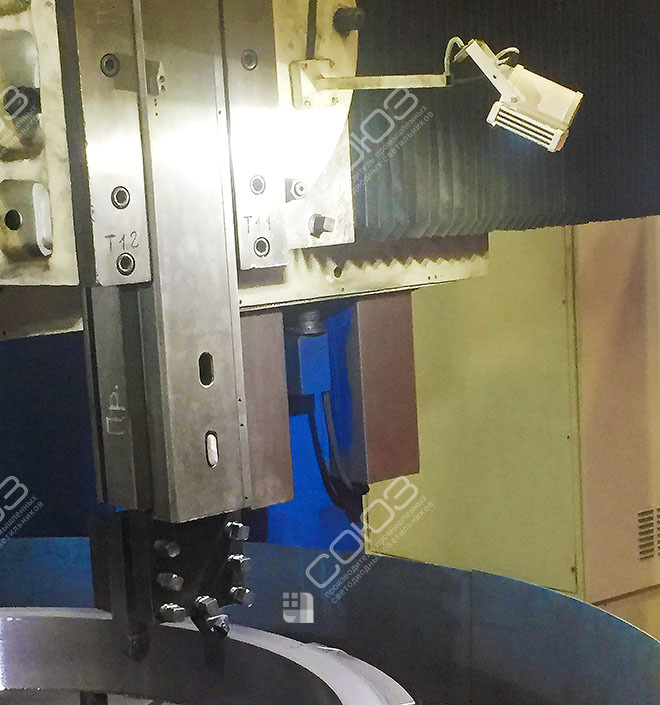

Местный светильник установлен ближе к обработке и направлен на рабочий участок. Модель 20 Вт с углом 120° освещает близкую зону, не требуя размещения крупного прибора возле оснастки. При подборе для аналогичной машины проверяют видимость из позиции оператора и при подготовке детали. Высокая стенка заготовки способна затенить внутреннюю часть, поэтому направление выбирают по самой сложной поверхности, а не по яркости наружного края.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что определяет удобство света у карусельного станка
Внутренняя поверхность
Проверяют, достигает ли свет дна и внутренней стенки детали. При большом диаметре полезно оценить несколько направлений взгляда и тень от рабочего узла.
Габарит вращения
Корпус, скоба и кабель должны оставаться вне зоны перемещения стола и заготовки. Проверку выполняют с учётом наибольшей предусмотренной детали.
Пульт и рабочая зона
Оператор переводит взгляд между управлением и обработкой. Наведение выбирают так, чтобы свет помогал видеть деталь и не отражался ярким пятном в экране пульта.
Подбор для вашей карусельной машины
Сравните станочные светильники, исполнения на 24 В и освещение цеха. Местный источник подбирают вместе с общим светом: проходы и площадка оператора должны оставаться удобными для работы вне зоны обработки. На плане отметьте расположение пульта и подходов к столу.
Для сопоставления посмотрите освещение токарного станка МРК-315 и подсветку фрезерного станка. У этих объектов другая оснастка, но хорошо видна роль направления света относительно детали. Пришлите максимальный диаметр и высоту заготовки, фотографии рабочего узла и доступные места крепления. Укажите поверхности, которые сейчас трудно рассмотреть, особенно внутри крупных деталей.
Расчёт видимости и подключение к сети станка
Изучите нормы освещённости, чтобы определить требования к обработке и наладке. Кривые силы света объясняют широкий охват 120°, а IES-файлы дают данные конкретного исполнения для расчёта. В модель включают заготовку и основные узлы: расчёт пустого стола не покажет тени внутри высокого кольца.
Перед подключением сверяют маркировку СОЮЗ и технический паспорт. Рабочее питание — 18–32 В постоянного тока; красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет. По электрической схеме оборудования проверяют доступную цепь и её параметры. Место монтажа также оценивают по загрязнению, вибрации и воздействию СОЖ. Для обслуживания нужен доступ к экрану и крепежу при остановленном станке. Чистый экран и устойчивое направление помогают сохранять полезный свет на поверхности детали в ходе эксплуатации.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для карусельного станка
Отправьте фотографии станка, размеры типовых заготовок и данные сети 24 В. Поможем выбрать положение светильника для обзора рабочей зоны и внутренней поверхности деталей.
