Освещение лаборатории исследования скважин на базе КАМАЗ
В лаборатории исследования нефтяных скважин на базе КАМАЗ применён СОЮЗ 23-40/2-67 на 24 В DC. Фотографии показывают размещение светильника над оборудованием внутри кузова.
Проект реализован на светильниках:
Решение на объекте
Направленный свет в мобильной лаборатории

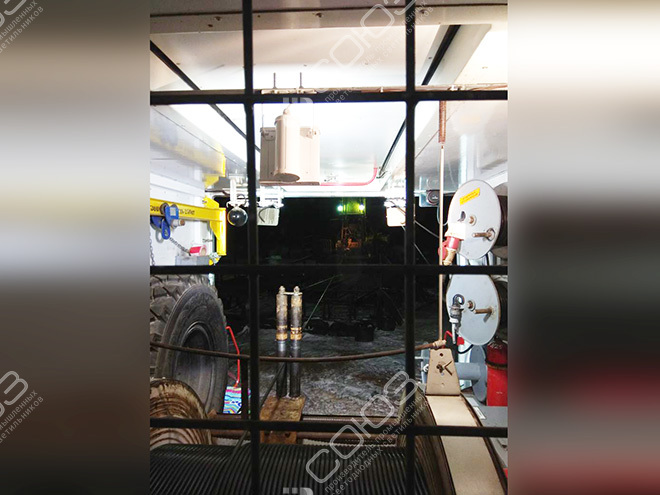

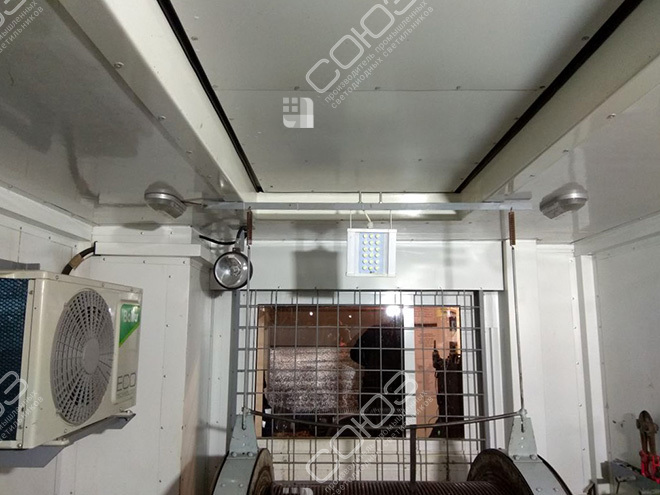

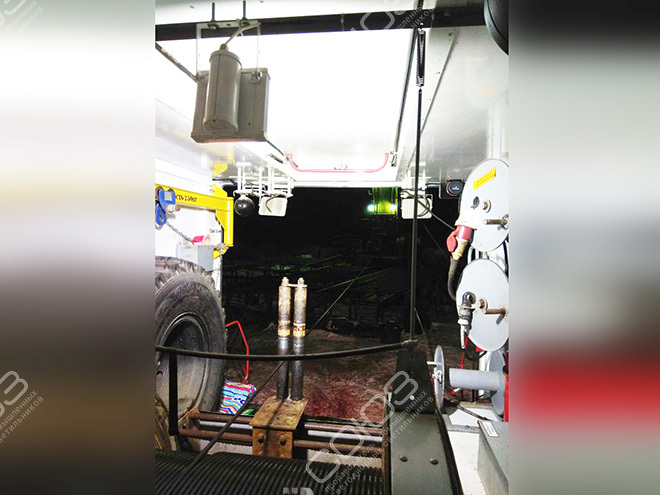

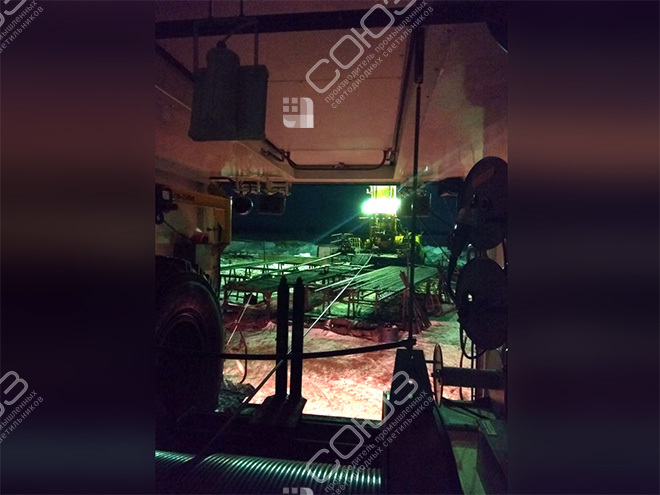

На первом снимке виден ограниченный внутренний объём автомобиля: оборудование, ограждение и светильник, закреплённый на поперечной конструкции под потолком. В мобильной лаборатории свободное место особенно ценно. Источник света необходимо расположить так, чтобы он освещал обслуживаемые узлы, но не занимал проход и не мешал доступу к аппаратуре.
В проекте используется модель 40 Вт с оптикой 60°. Более направленный поток помогает выделить рабочий участок внутри кузова. Его положение выбирают по задачам сотрудника: наблюдение за оборудованием, проверка соединений и обслуживание. При оценке учитывают взгляд с обычного рабочего места, открывание дверей и наличие выступающих частей. Сам факт установки на автомобиле не заменяет проверки механических и электрических условий эксплуатации конкретного светильника.
Оборудование проекта
СОЮЗ 23-40/2-67 (24В)

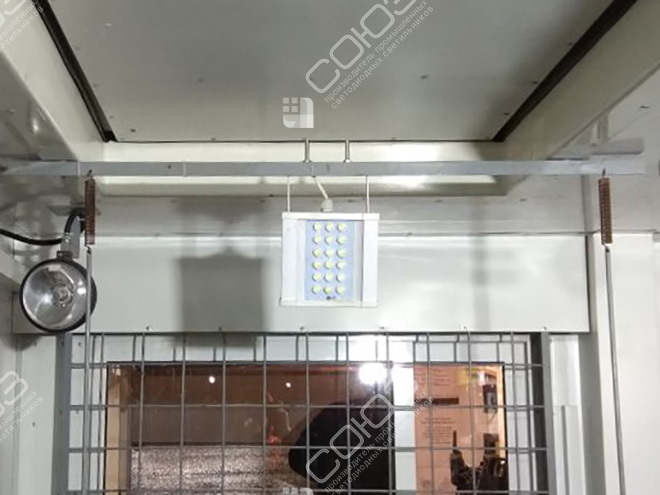

Светильник на поворотной скобе; номинальное питание 24 В постоянного тока. Вторичные линзы формируют направленный пучок 60°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Свет в ограниченном объёме кузова
Оборудование и ограждения
Положение прибора связывают с доступными линиями обзора. Решётка, барабан или крупный корпус могут закрывать участок, который требуется видеть во время обслуживания.
Монтаж над проходом
Крепление выбирают с учётом свободной высоты и доступа к аппаратуре. Светильник и провод не должны мешать перемещению персонала или открыванию технологических элементов.
Питание и движение
Параметры сети проверяют в рабочих режимах лаборатории. Отдельно согласуют вибрацию, крепёж и условия транспортирования, чтобы комплект соответствовал реальному использованию машины.
Подбор освещения для мобильного оборудования
Рассмотрите светильники на 24 В, низковольтные исполнения и промышленное освещение. Для подбора нужен план кузова с оборудованием, высота свободного пространства и расстояние от предполагаемой точки крепления до обслуживаемого узла. Укажите, какие операции выполняют внутри и с каких позиций смотрит сотрудник.
Близкую по плотности компоновку показывает машинное отделение буровой установки, а другой вариант местного света у техники — освещение буровой на магнитном держателе. Сравнивая проекты, обращайте внимание на препятствия и способ наведения. Копировать мощность без проверки расстояний не стоит: в тесном кузове важнее правильно довести свет до нужной поверхности и избежать отражений от оборудования.
Документы для сети 24 В и оптики 60°
По маркировку СОЮЗ и технический паспорт проверьте рабочее питание 18–32 В постоянного тока. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Источник и подключение согласуют по электрической схеме лаборатории, включая доступную мощность и режимы оборудования. Если условия требуют специального исполнения, это указывают до подбора.
Изучите кривые силы света, чтобы оценить направленный угол 60°, и используйте IES-файлы для расчёта рабочих поверхностей. Нормы освещённости помогают сформулировать требования к конкретным операциям. На фотографии виден способ размещения, но освещённость в люксах подтверждается расчётом и измерением на объекте. Защита IP67 относится к оболочке; она не означает взрывозащищённость и не определяет пригодность для любой среды, связанной с нефтегазовыми работами. Условия применения рассматривают отдельно.
