Освещение буровой установки светильниками на магнитных держателях

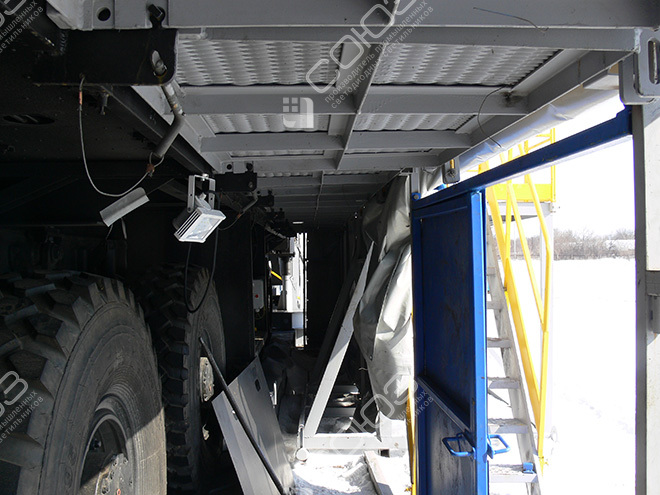

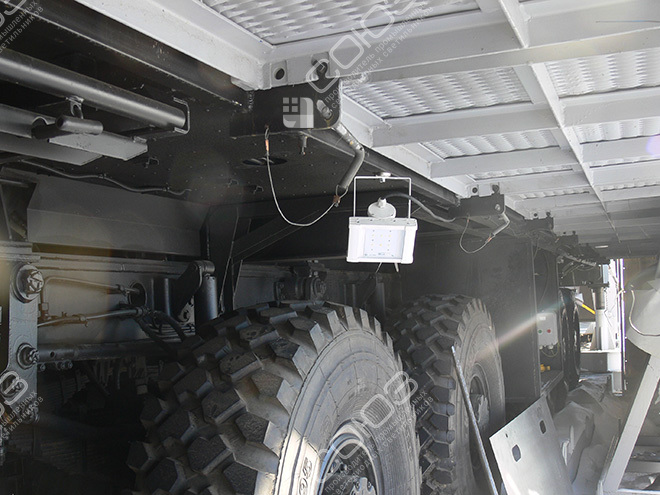

На буровой установке применены СОЮЗ 23-20/1-67 на 24 В с магнитными держателями. Фотографии показывают крепление к металлическим конструкциям и размещение света возле узлов, закрытых площадкой машины.
Проект реализован на светильниках:
Решение на объекте

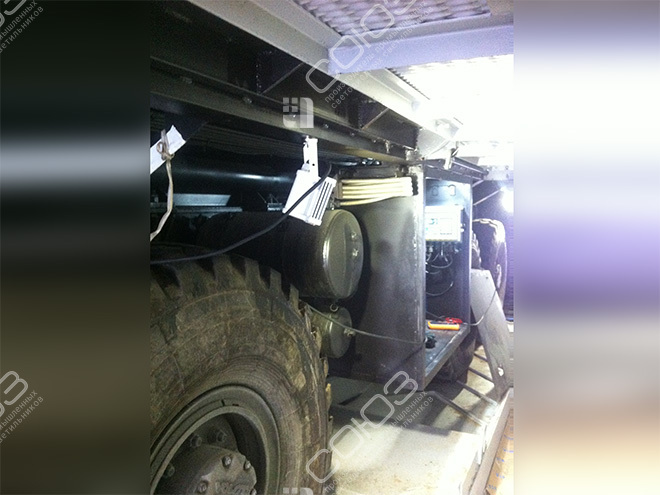

Местный свет под площадкой буровой установки

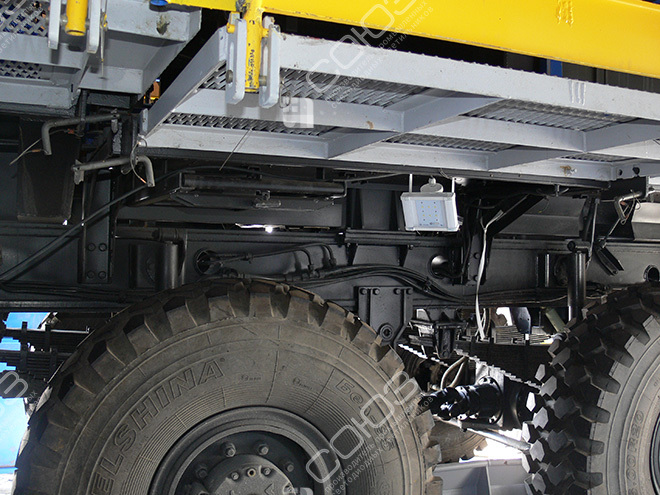

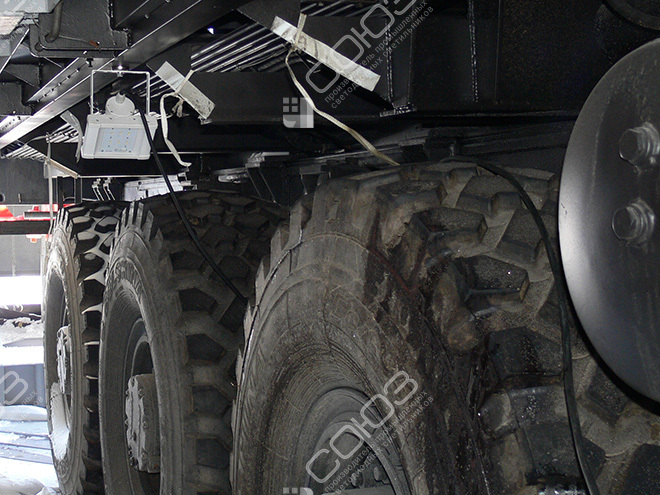

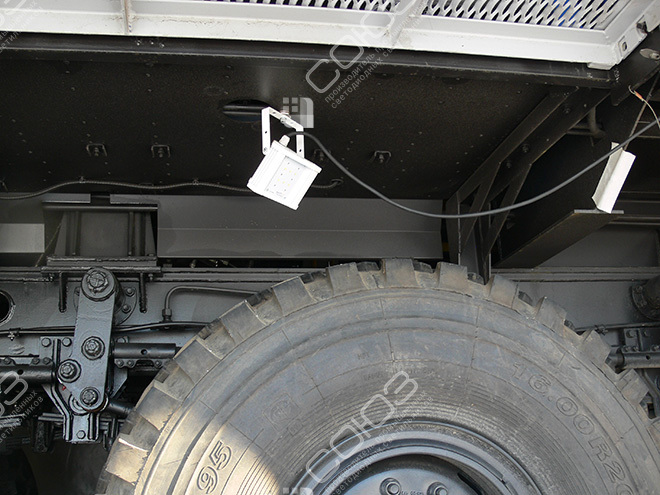

На фотографии светильник находится над колесом, под металлической площадкой. Верхняя конструкция закрывает эту область от внешнего освещения, а детали шасси создают дополнительные тени. Компактный прибор позволяет подвести свет к месту осмотра, сохранив возможность изменить его положение. Такой способ полезен при обслуживании разных узлов одной установки.

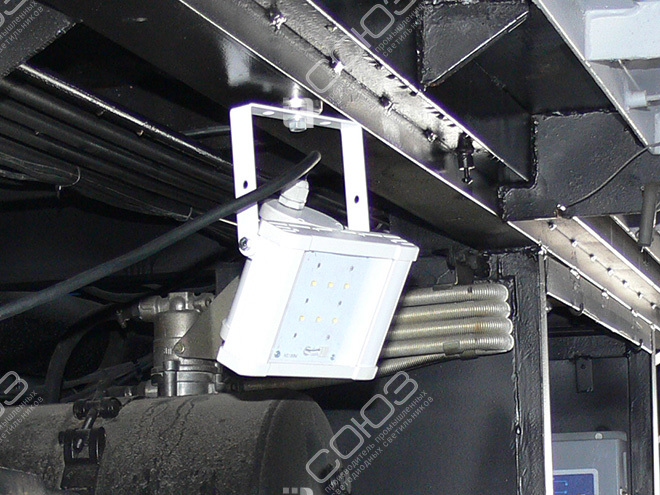

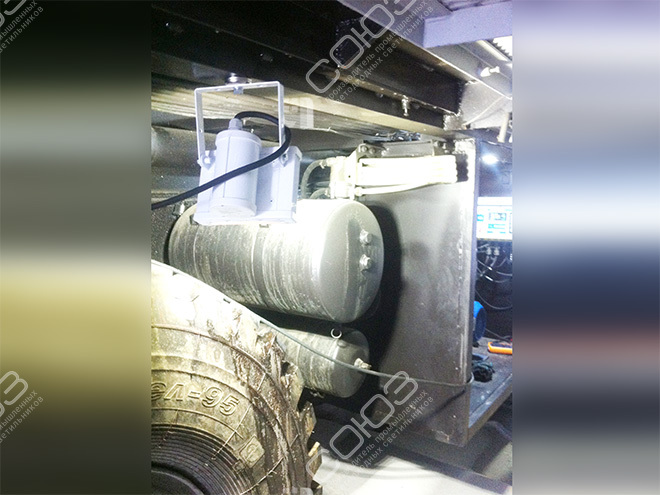

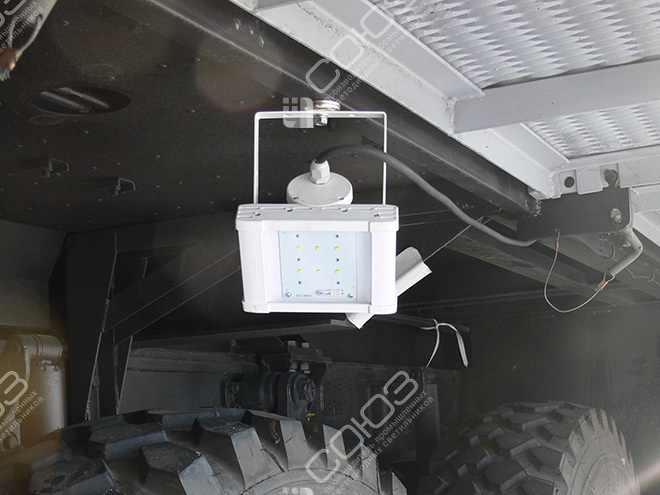

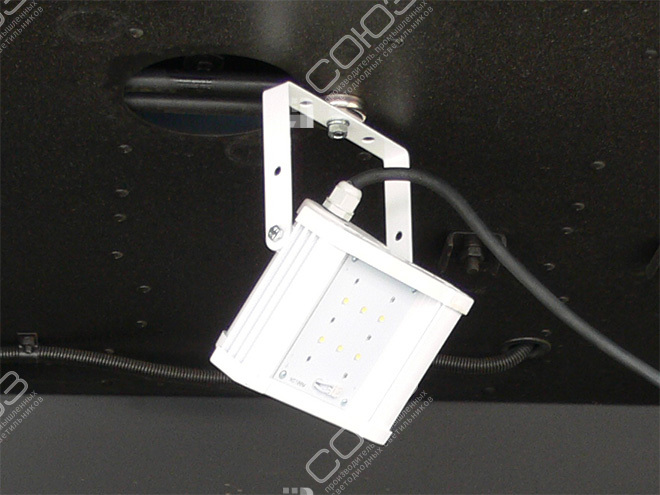

В проекте светильник соединён с магнитным держателем через поворотный кронштейн. Место крепления и направление луча решают разные задачи: магнит удерживает основание, а скоба помогает направить поток. Перед переносом нужно выбрать подходящую стальную поверхность, проверить контакт и проложить провод так, чтобы он не попадал к колесу или подвижным механизмам. Фотографии показывают конкретное применение, по которому удобно обсуждать комплектацию.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что важно для обслуживания буровой
Перестановка по задаче
Магнитное основание позволяет менять точку установки без нового отверстия. На окрашенной, неровной или загрязнённой поверхности удержание проверяют непосредственно на месте.
Направление под площадку
Светильник ставят со стороны обслуживаемого узла. При осмотре полезно проверить тень от руки и инструмента, а также доступ к крепежу.
Провод и механизмы
Кабель не должен натягивать держатель, касаться острых кромок или пересекать траекторию движения. Место установки согласуют с режимом обслуживания машины.
Подбор света для сервисных точек машины
Начните с перечня операций: осмотр соединений, регулировка, доступ к узлам под настилом. Для каждой отметьте положение работника и подходящую неподвижную поверхность. Укажите параметры источника питания и длину провода до наиболее удалённой точки. Сечение кабеля выбирают с учётом нагрузки и потерь напряжения.
Сравните светильники на магнитном держателе, модели на 24 В и сам держатель для прожекторов СОЮЗ. Другие варианты размещения представлены в проектах котельной с магнитным креплением и местного освещения 12 В. Напряжение этих примеров различается: комплектацию буровой выбирают по её сети. Магнитные держатели поставляются в комплекте со светильниками СОЮЗ.
Светотехника и подключение низковольтной модели
Через нормы освещённости определяют требования к выполняемой работе. Кривые силы света помогают понять широкий угол 120°, а IES-файлы нужны для проверки освещения рабочей зоны. При оценке направления учитывают металлические поверхности: яркое отражение не должно мешать видеть соединение или показания прибора.
Проверьте маркировку СОЮЗ и технический паспорт. Для исполнения 24 В требуется постоянный ток, рабочий диапазон составляет 18–32 В; полярность соблюдают по документации. Вибрацию, температуру места крепления и состояние стали сообщают при подборе. Заявленную силу сцепления магнита нельзя считать универсальной допустимой нагрузкой при любом положении и движении установки.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
