Освещение машинного отделения буровой установки на 24 В

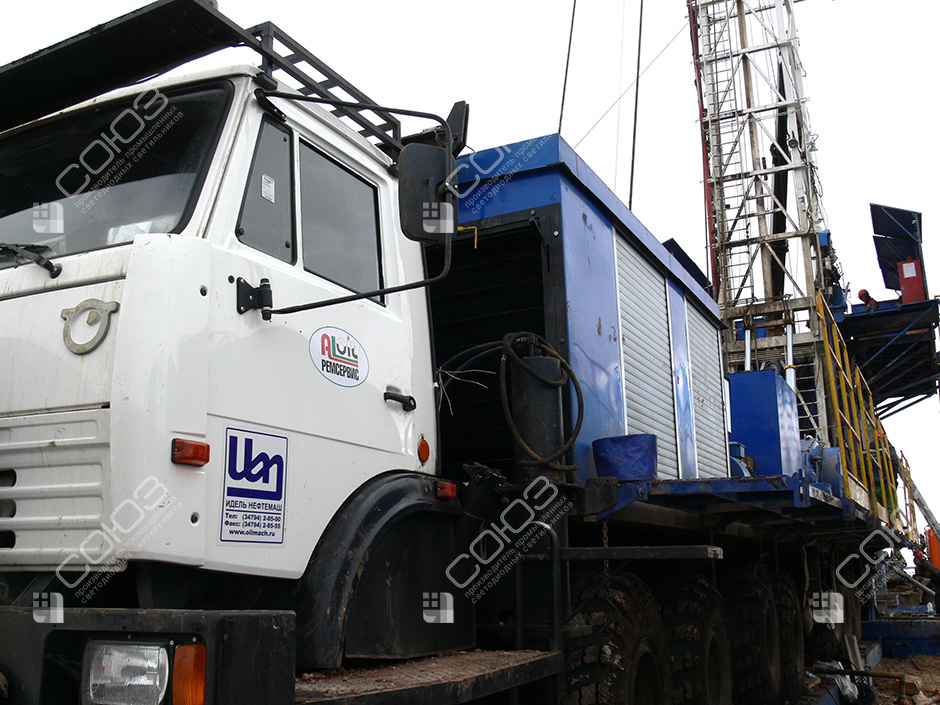

В машинном отделении буровой установки применены СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают светильники над агрегатами и размещение среди трубопроводов и металлоконструкций.
Проект реализован на светильниках:
Решение на объекте
Свет между крупными агрегатами и коммуникациями

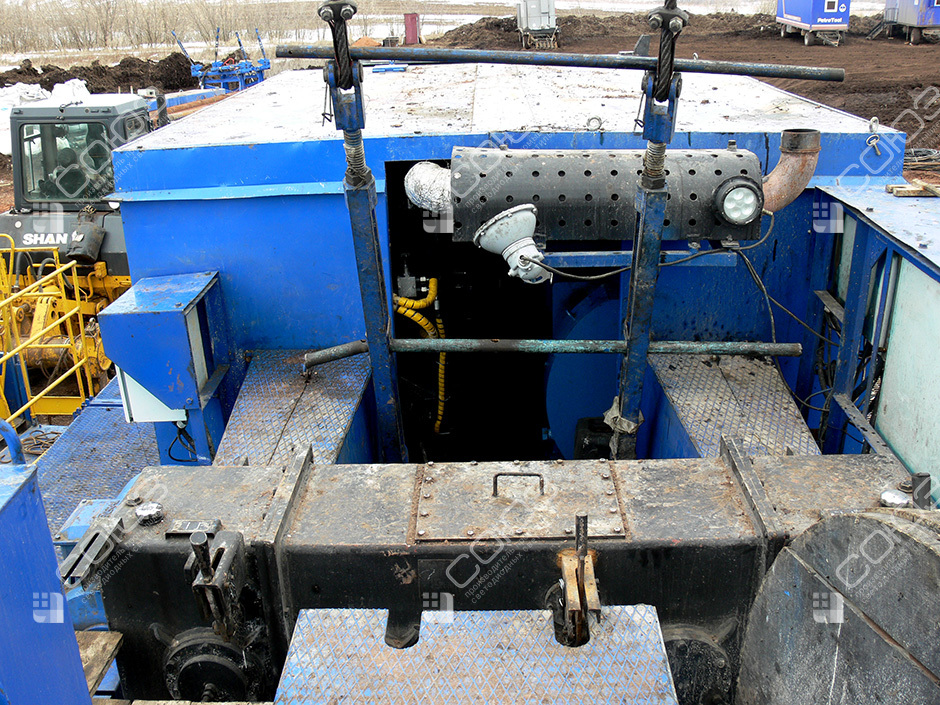

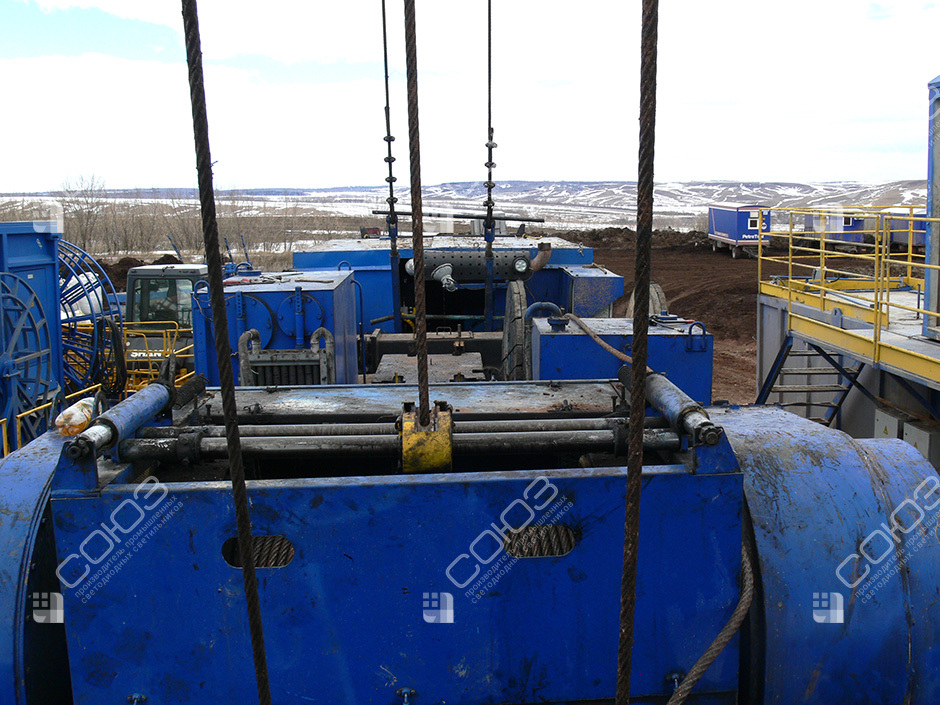

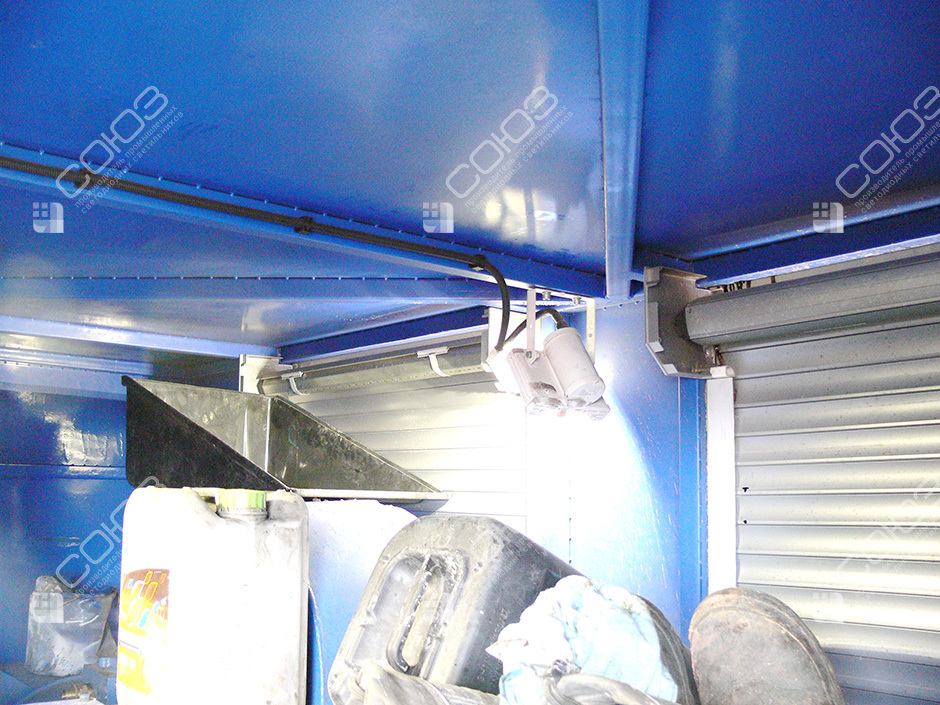

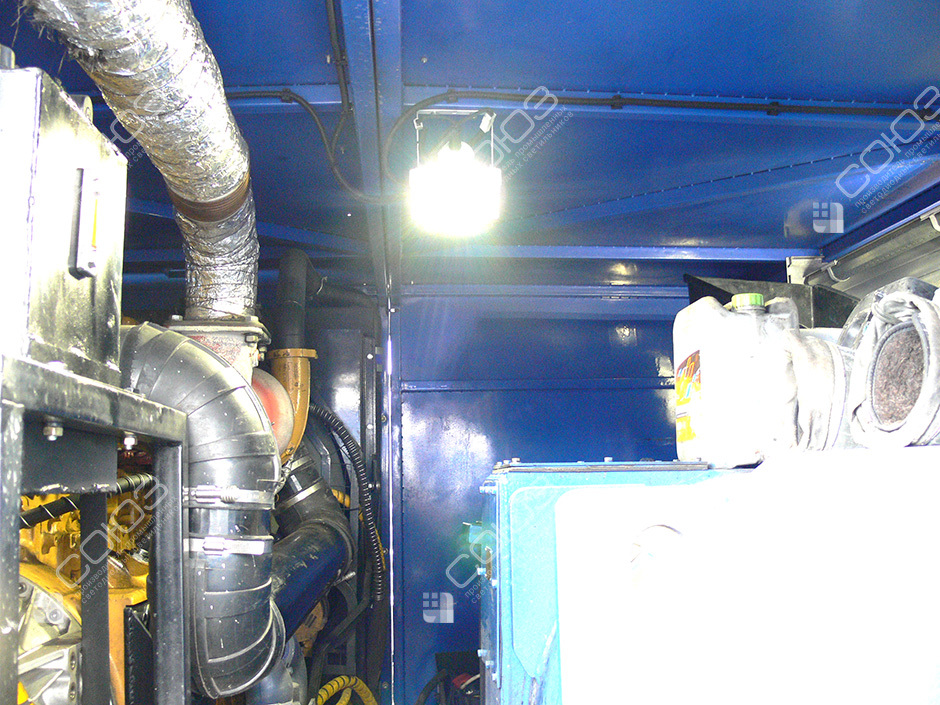

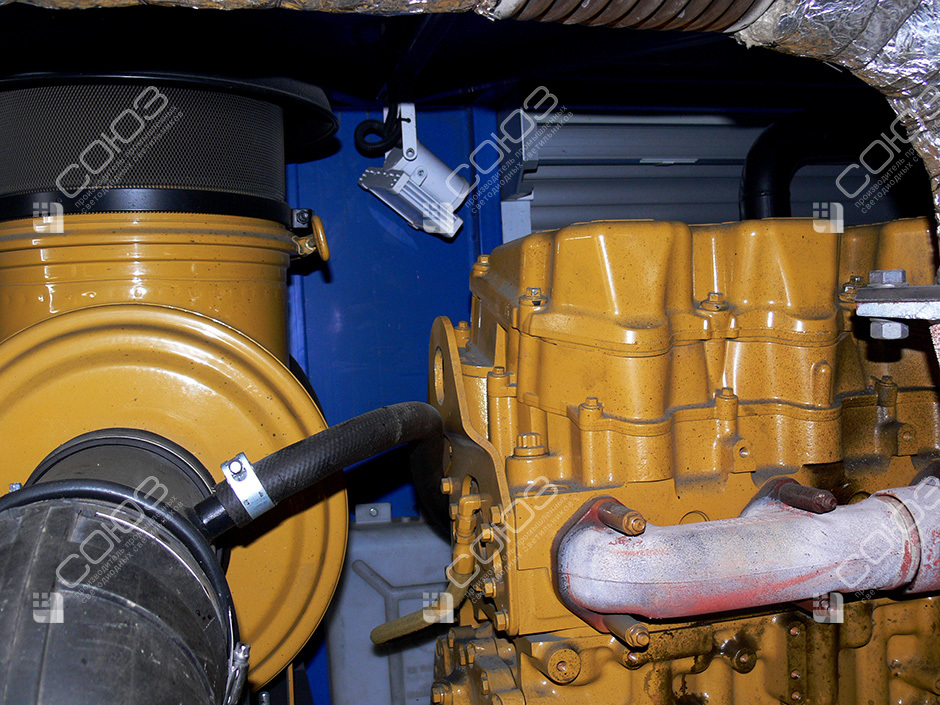

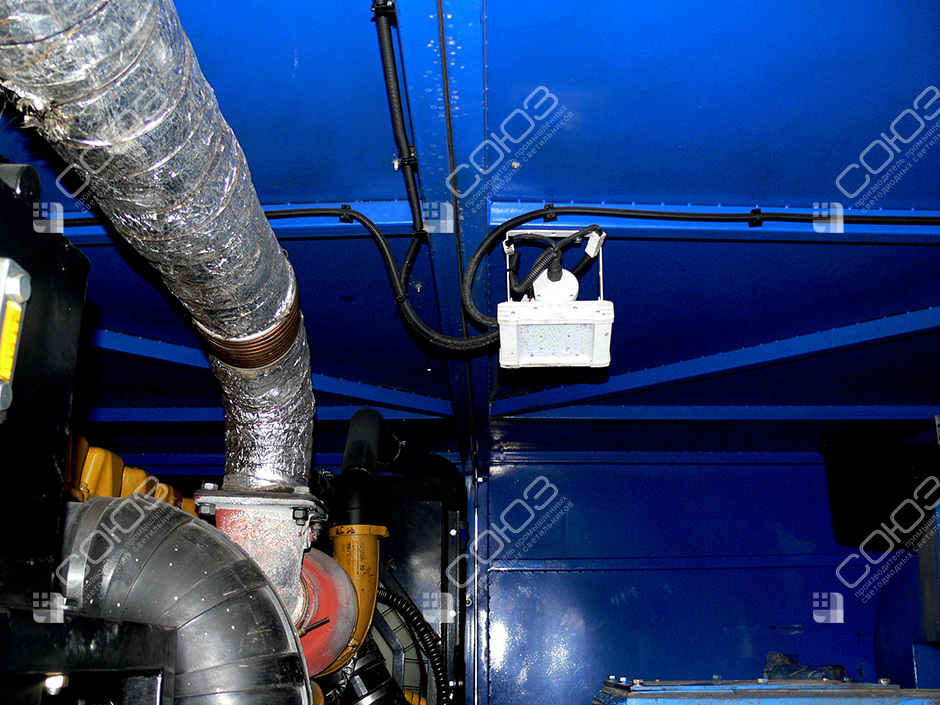

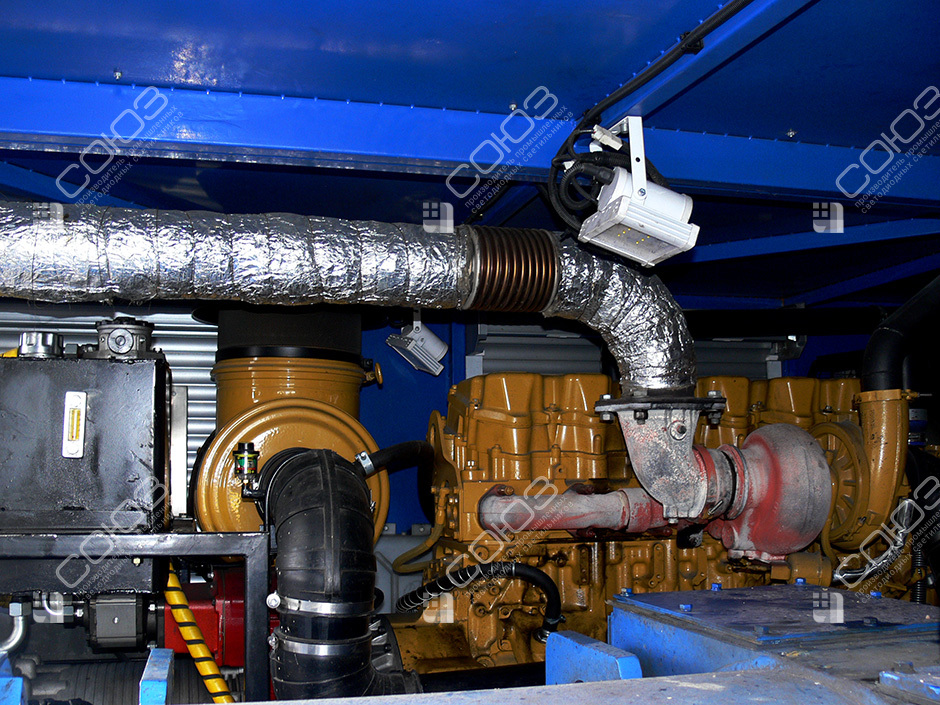

На фотографиях машинного отделения видны двигатель, трубопроводы, воздуховоды и несущие балки. Светильники размещены в верхней части отсека и направлены к оборудованию. При такой плотной компоновке одна яркая точка не решает все задачи: крупная труба или корпус агрегата могут закрыть поверхность, которую осматривает сотрудник.
Компактная модель 20 Вт позволяет организовать отдельные точки света рядом с обслуживаемыми узлами. Скоба помогает выбрать направление, а широкий угол 120° охватывает ближайшее пространство. Для похожего отделения размещение определяют по маршруту осмотра: где находятся соединения, приборы, фильтры и точки обслуживания. Свет должен оставаться полезным при взгляде с прохода и при подходе непосредственно к агрегату.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности машинного отделения
Тени от труб
Прибор располагают с учётом крупных коммуникаций. Если труба перекрывает свет, сначала меняют точку или направление установки, затем оценивают необходимость дополнительного источника.
Работа рядом с двигателем
Учитывают температуру, вибрацию и доступ к обслуживаемым деталям. Возможность применения конкретного исполнения проверяют по условиям места установки и документации оборудования.
Доступ к светильнику
Для очистки экрана и проверки крепежа нужен удобный подход. Световую точку не прячут за узлом, который пришлось бы демонтировать при каждом обслуживании.
Подготовка схемы освещения буровой
Для начала подбора откройте светильники на 24 В, каталог низковольтных моделей и промышленные светильники. Передайте схему отсека с двигателем, проходами и высотами балок. Отметьте участки, которые осматривают чаще всего, и возможные места крепления.
Расположение в ограниченном объёме можно сопоставить с лабораторией на базе КАМАЗ, а работу местного света около оборудования — с проектом освещения буровой на магнитном держателе. Эти примеры помогают выбрать принцип установки, но не заменяют обследование вашей машины. Отдельно уточняют режим работы, вибрационные нагрузки и состав среды в отделении.
Электрическое исполнение и расчёт рабочих зон
Проверьте маркировку СОЮЗ и технический паспорт: установленная модель рассчитана на 18–32 В постоянного тока. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Наличие бортовой сети с номиналом 24 В нужно подтвердить её фактическими параметрами в точке подключения, включая режимы работы оборудования.
По разделу нормы освещённости формулируют требования к проходам и зонам обслуживания. IES-файлы используют для расчёта, а кривые силы света — для сравнения вариантов направления света. В модели помещения учитывают крупные препятствия: расчёт пустого прямоугольного отсека не покажет тени за агрегатами. Корпус IP67 защищён от пыли и воды, но этот показатель не означает взрывозащищённость или стойкость к любому технологическому воздействию. При подборе указывают реальные условия эксплуатации.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение машинного отделения
Передайте схему агрегатов, фотографии проходов и данные сети 24 В. Поможем определить точки установки и подобрать светильники для обслуживания оборудования.
