Магнитный держатель для местного освещения светильником 12 В
В проекте показан СОЮЗ 23-20/1-67 на 12 В с магнитным держателем. Семь фотографий иллюстрируют местное освещение рядом с автомобилем и применение компактного источника для осмотра.
Проект реализован на светильниках:
Решение на объекте
Местный свет с возможностью перестановки

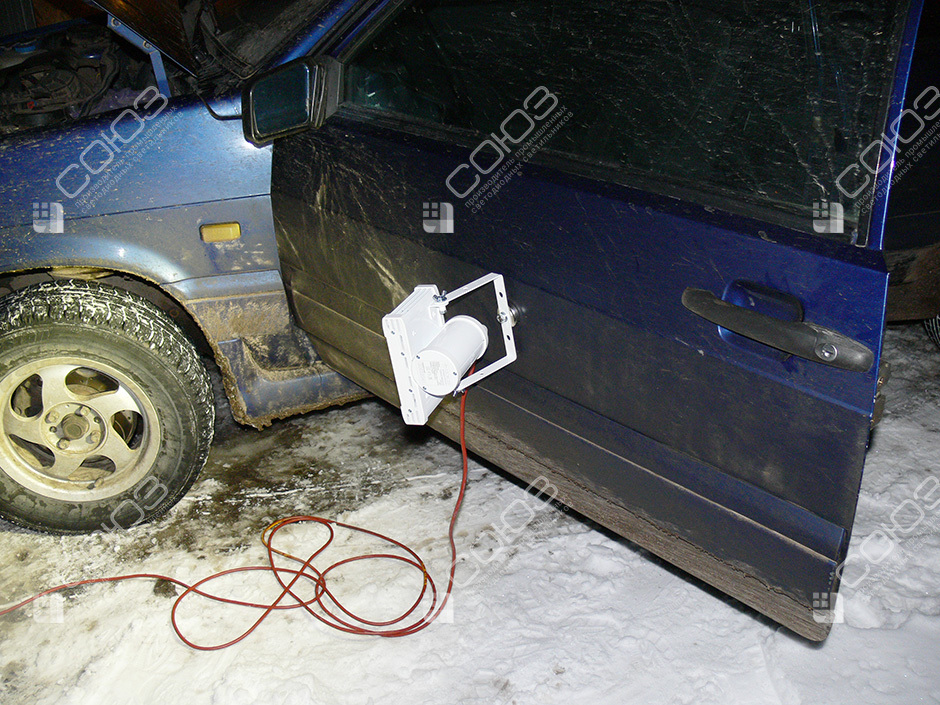

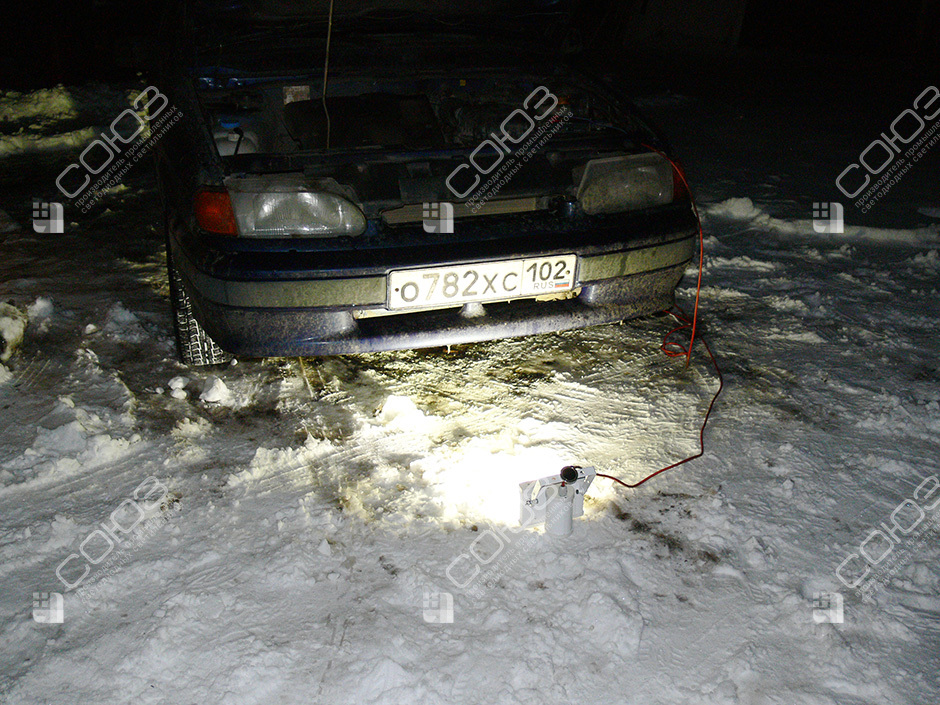

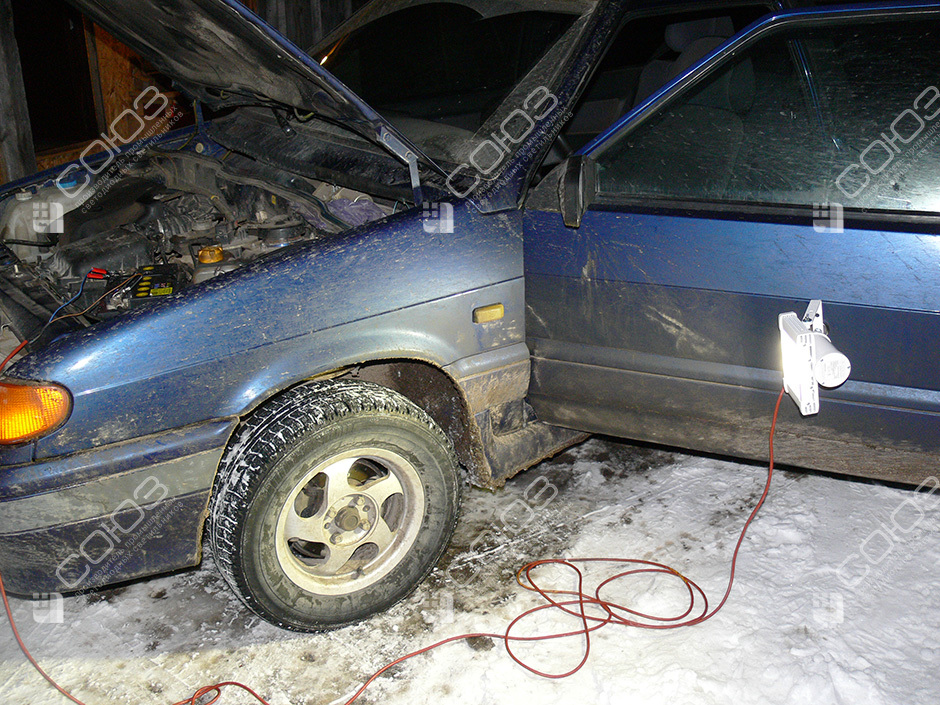

На первом снимке светильник находится рядом с автомобилем с открытым капотом и освещает пространство перед ним. Другие кадры показывают применение в зоне осмотра. Такой комплект удобен, когда рабочая точка меняется: свет можно подвести к детали или месту, которое закрыто от общего освещения.

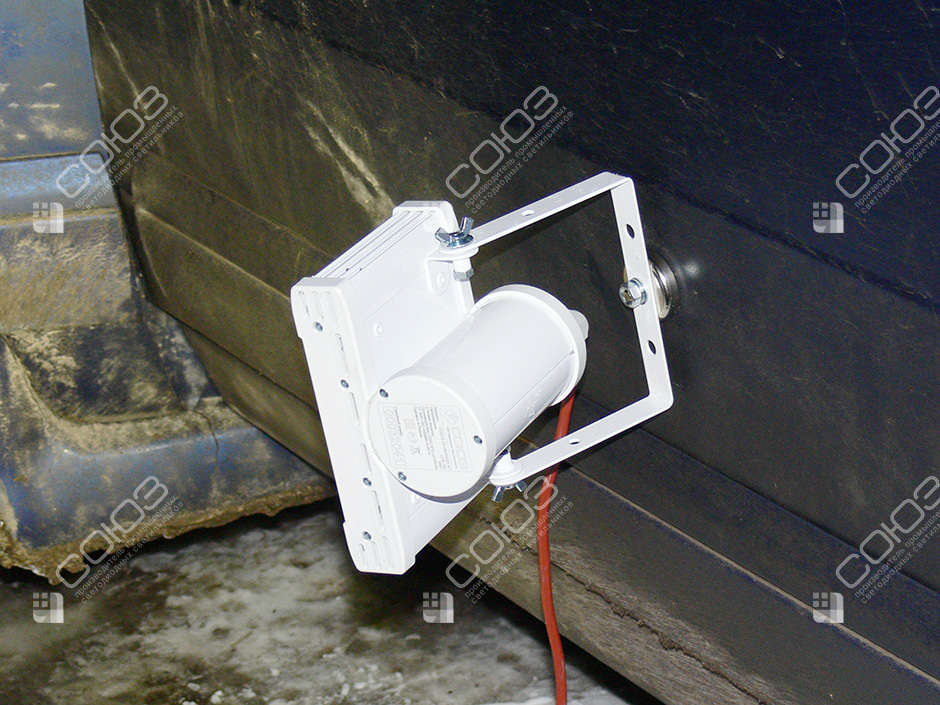

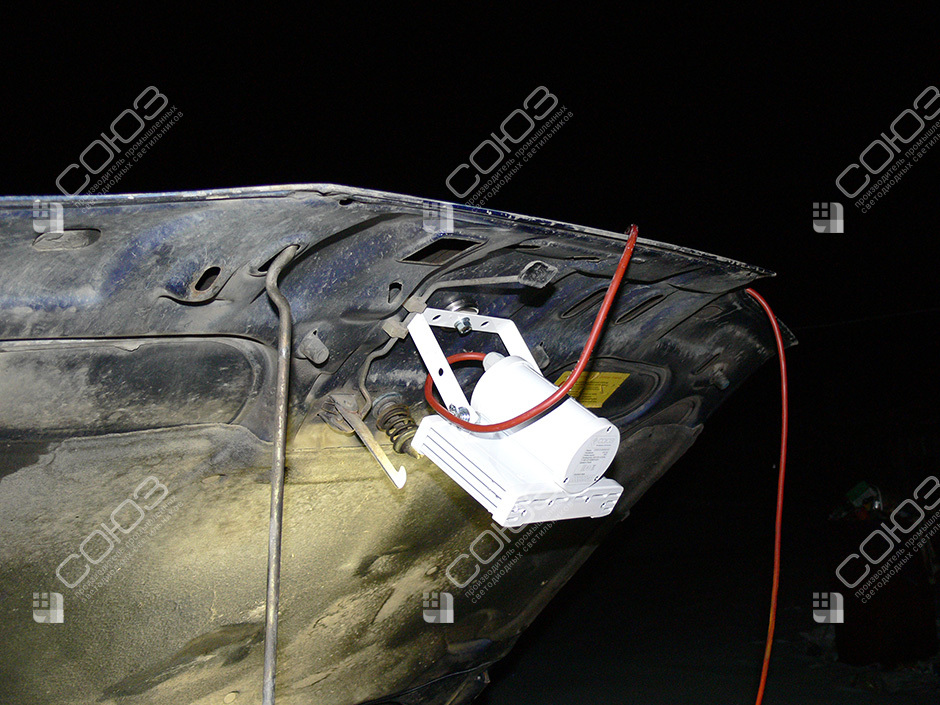

Магнитный держатель устанавливается на поворотный кронштейн светильника. Он помогает выбрать подходящее стальное основание, а скоба позволяет настроить направление корпуса. В проекте используется низковольтная модель 20 Вт с номинальным питанием 12 В постоянного тока. При переносе важно отдельно проверить крепление и путь провода. Кабель не должен тянуть прибор, зажиматься капотом или попадать к подвижным узлам. Фотографии показывают возможности размещения, а конкретную комплектацию выбирают под условия работы.
Оборудование проекта
СОЮЗ 23-20/1-67 (12В)
Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Как использовать переставляемый местный свет
Подходящее основание
Для магнита нужна поверхность, обеспечивающая надёжный контакт. Материал, толщина, покрытие и загрязнение влияют на удержание; алюминиевая деталь не заменяет стальное основание.
Удобное направление
Свет направляют на обслуживаемый узел с учётом положения глаз и рук. Если деталь закрывает поток, полезно изменить точку, а не только наклон корпуса.
Провод при переносе
Перед перестановкой оценивают свободную длину кабеля и его маршрут. Провод защищают от острых кромок, нагретых поверхностей и движущихся механизмов.
Выбор комплекта для осмотра и обслуживания

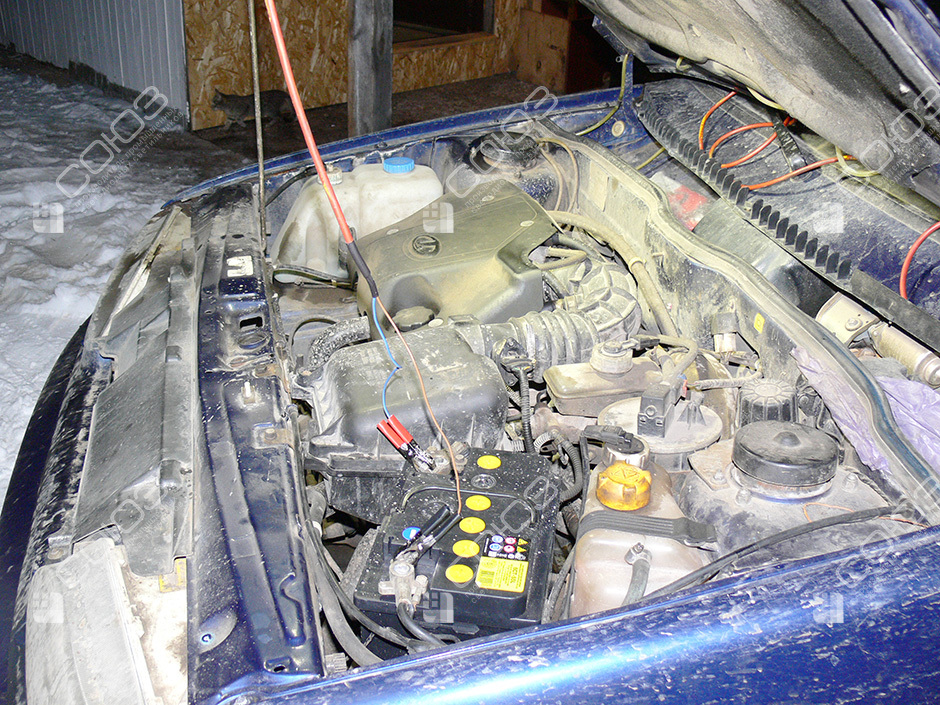

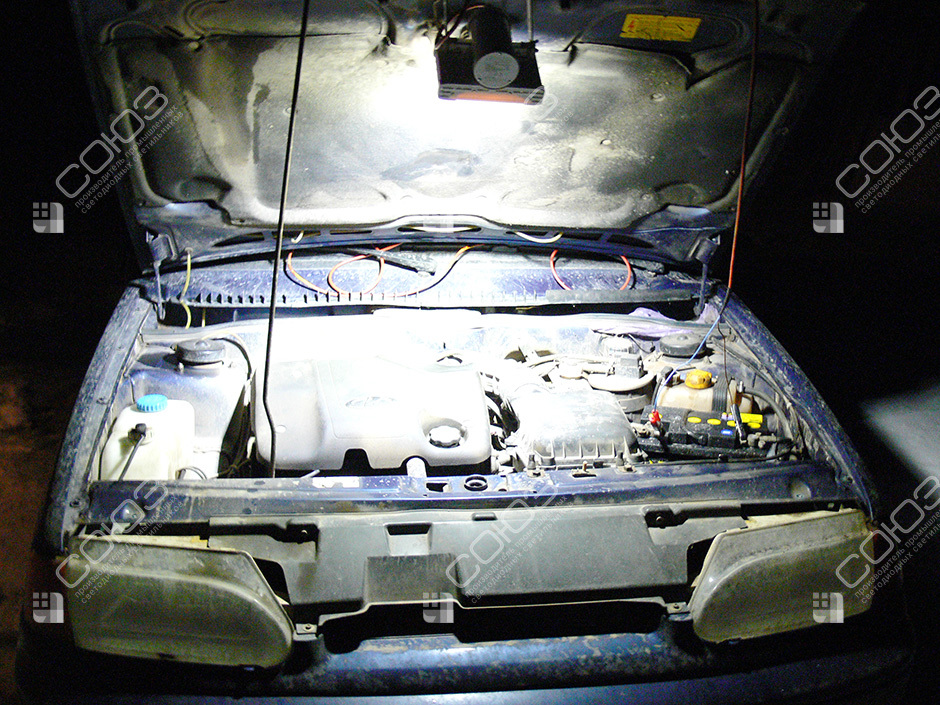

Опишите рабочие операции и места, куда планируется переносить светильник. Пришлите фотографии возможных оснований и укажите доступный источник 12 В. Для подключения важны длина провода и режим работы. Если нужен свет под капотом, полезно показать открытый моторный отсек с обычной позиции сотрудника.
Посмотрите светильники на магнитном держателе, исполнения на 12 В и характеристики держателя. Сравните применение 12 В в коровнике и магнитное освещение буровой установки. У этих примеров разные условия и питание, но общий принцип выбора точки. Магнитные держатели поставляются со светильниками СОЮЗ. Заявленная сила сцепления относится к держателю и не заменяет проверку реального монтажного положения.
Подключение и оценка рабочего света
Для требований к работе используйте нормы освещённости. Кривые силы света поясняют распределение широкого потока 120°, а IES-файлы помогут проверить освещение постоянной рабочей зоны. При близком осмотре важно избегать мешающего отражения на металле: направление оценивают с позиции человека, который выполняет операцию.
Проверьте маркировку СОЮЗ и технический паспорт. Модель рассчитана на 11–18 В DC; при подключении соблюдают полярность. Обозначение 12 В не подтверждает совместимость с любым источником без проверки его параметров. Для заказа укажите условия температуры, влажности и возможные загрязнения. При эксплуатации сохраняют доступ к экрану и креплению, чтобы осматривать прибор и очищать его после работы.
