Магнитный держатель для прожекторов СОЮЗ
- Магнитные держатели реализуются только в комплекте со светильниками СОЮЗ
| Общие характеристики | |
|---|---|
| Сила сцепления, кг | 60 |
| Срок размагничивания, прибл. | 1% в 10 лет |
| Покрытие | никель |
| Материал | неодимовый магнит, сталь |
| Масса, кг | 0,08 |
| Размер (ДхШхВ), мм | 42х42х20 |
Магнитное крепление · СОЮЗ 23
Установите светильник
без сверления

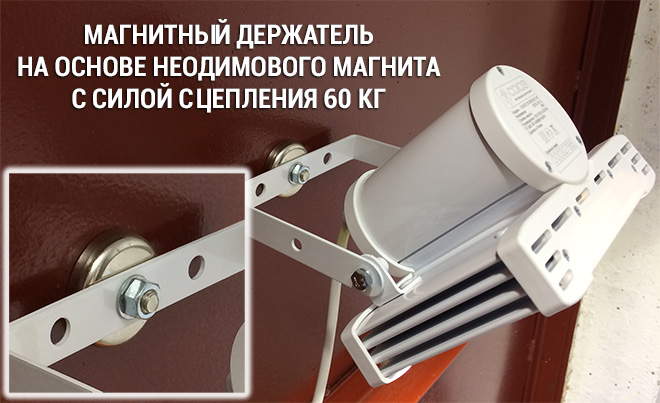

Неодимовый магнитный держатель крепится к штатной поворотной скобе и удерживает светильник на стальном основании. Удобен для местного освещения станков, верстаков и рабочих постов: свет можно перенести вслед за работой или оставить на выбранном месте.
Поставляется только вместе со светильниками СОЮЗ. Держатель — дополнительная опция, его стоимость учитывается отдельно в составе заказа.
Как устроено крепление
Магнит удерживает. Скоба направляет.

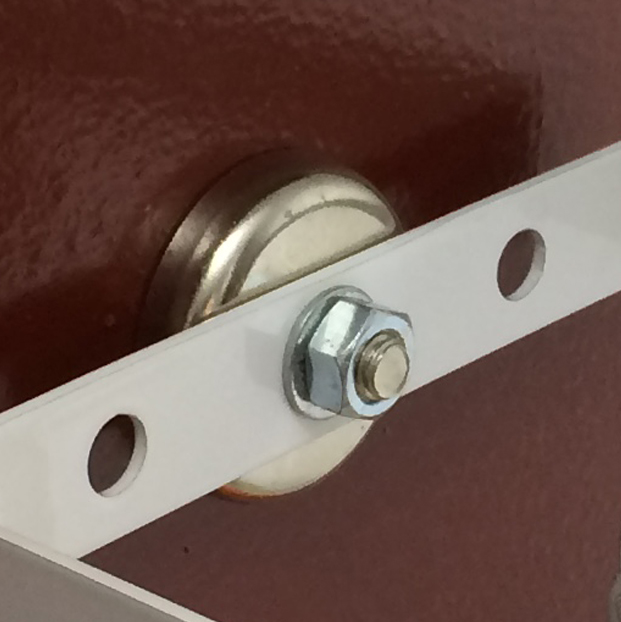

Держатель соединяется с центральным отверстием скобы резьбовым крепежом. Поворотный узел светильника сохраняет свою функцию: корпус можно направить на рабочую зону и зафиксировать.
Закрепите на скобе

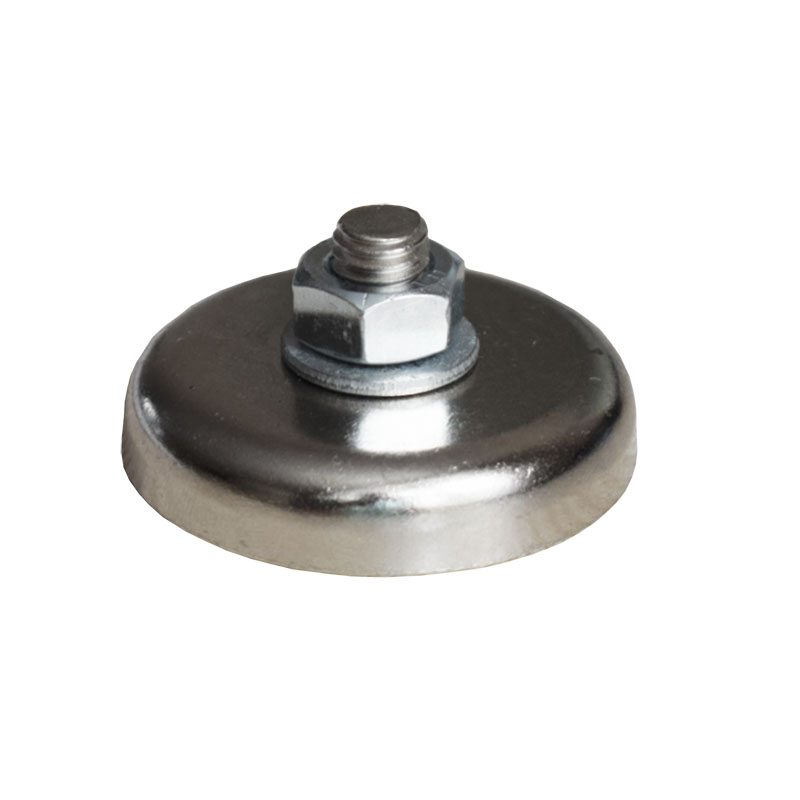

Установите держатель через центральное отверстие и затяните крепёж с шайбой и гайкой.
Установите на сталь

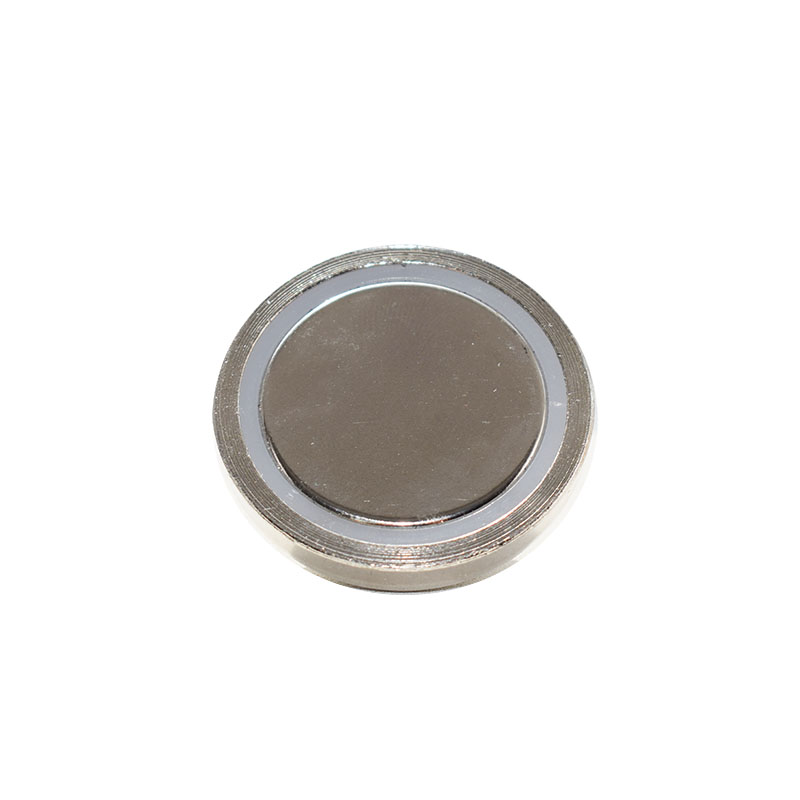

Выберите ровный участок, очистите его от загрязнений. Магнит должен плотно прилегать всей рабочей поверхностью.
Направьте свет
Проверьте устойчивость крепления, поверните светильник в скобе и зафиксируйте положение. Кабель не должен тянуть светильник.
Совместимость
Для компактных светильников СОЮЗ 23
Магнитный держатель подходит к серии СОЮЗ 23 мощностью 20, 30 и 40 Вт. Можно выбрать светильник на 12, 24, 36 или 220 В — исполнение по питанию подбирают под электрическую сеть рабочего места.
Самому магниту питание не требуется. Светильник остаётся проводным и подключается к источнику, соответствующему его модели.
Выбрать светильник с магнитным креплением →Параметры держателя
Технические характеристики
| Характеристика | Значение |
|---|---|
| Сила сцепления | 60 кг |
| Приблизительное размагничивание | 1% за 10 лет |
| Покрытие | Никель |
| Материал | Неодимовый магнит, сталь |
| Масса | 0,08 кг |
| Габариты (Д × Ш × В) | 42 × 42 × 20 мм |
Что означает сила сцепления 60 кг
Это характеристика магнитного крепления, а не допустимая масса светильника на вертикальной стенке. Фактическое удержание зависит от толщины и ровности стали, покрытия, зазора и направления нагрузки. Краска, ржавчина и загрязнения могут уменьшать сцепление.
Магнит работает на стали, которая притягивается магнитом. Алюминий, медь и немагнитные марки нержавеющей стали для такого крепления не подходят. Перед использованием проверьте фиксацию на выбранном основании.
Документация
Отказное письмо на магнитный держатель
Документ из технической документации изделия. Откроется в отдельной вкладке.
Перед заказом
Вопросы и ответы
Можно купить только магнитный держатель?
Держатели поставляются только вместе со светильниками СОЮЗ. При заказе укажите модель светильника и необходимое количество магнитных держателей.
Нужно ли сверлить оборудование или светильник?
Для установки на подходящую стальную поверхность сверление не требуется. Держатель закрепляется через штатное центральное отверстие поворотной скобы совместимого светильника СОЮЗ 23.
Можно закрепить светильник на вертикальной поверхности?
Да, на подходящем стальном основании с плотным прилеганием магнита. Проверьте устойчивость к смещению под массой светильника и исключите натяжение кабеля. Значение 60 кг не является допустимой нагрузкой при таком монтаже.
Можно переставлять светильник вместе с держателем?
Да. Магнит остаётся на скобе, а светильник можно перенести на другой подходящий участок стали. При снятии придерживайте корпус и скобу; не тяните за питающий кабель.
Подберите комплект для рабочего места
Выберите светильник СОЮЗ 23 нужной мощности и напряжения, затем добавьте магнитный держатель.
