Местное освещение участка обработки деталей
На участке обработки деталей установлен прожектор СОЮЗ 23-40/1-67 мощностью 40 Вт. Поворотная скоба позволяет направить широкий поток к рабочей поверхности; на странице — три фотографии объекта.
Проект реализован на светильниках:
Решение на объекте
Отдельный прожектор для обработки и осмотра деталей
При обработке детали важно видеть её поверхность, кромки и положение инструмента. Общий свет цеха может перекрываться корпусом оборудования или сотрудником. В этом проекте рядом с рабочей зоной установлен отдельный прожектор, направление которого можно согласовать с текущей операцией без переноса всей линии освещения помещения.

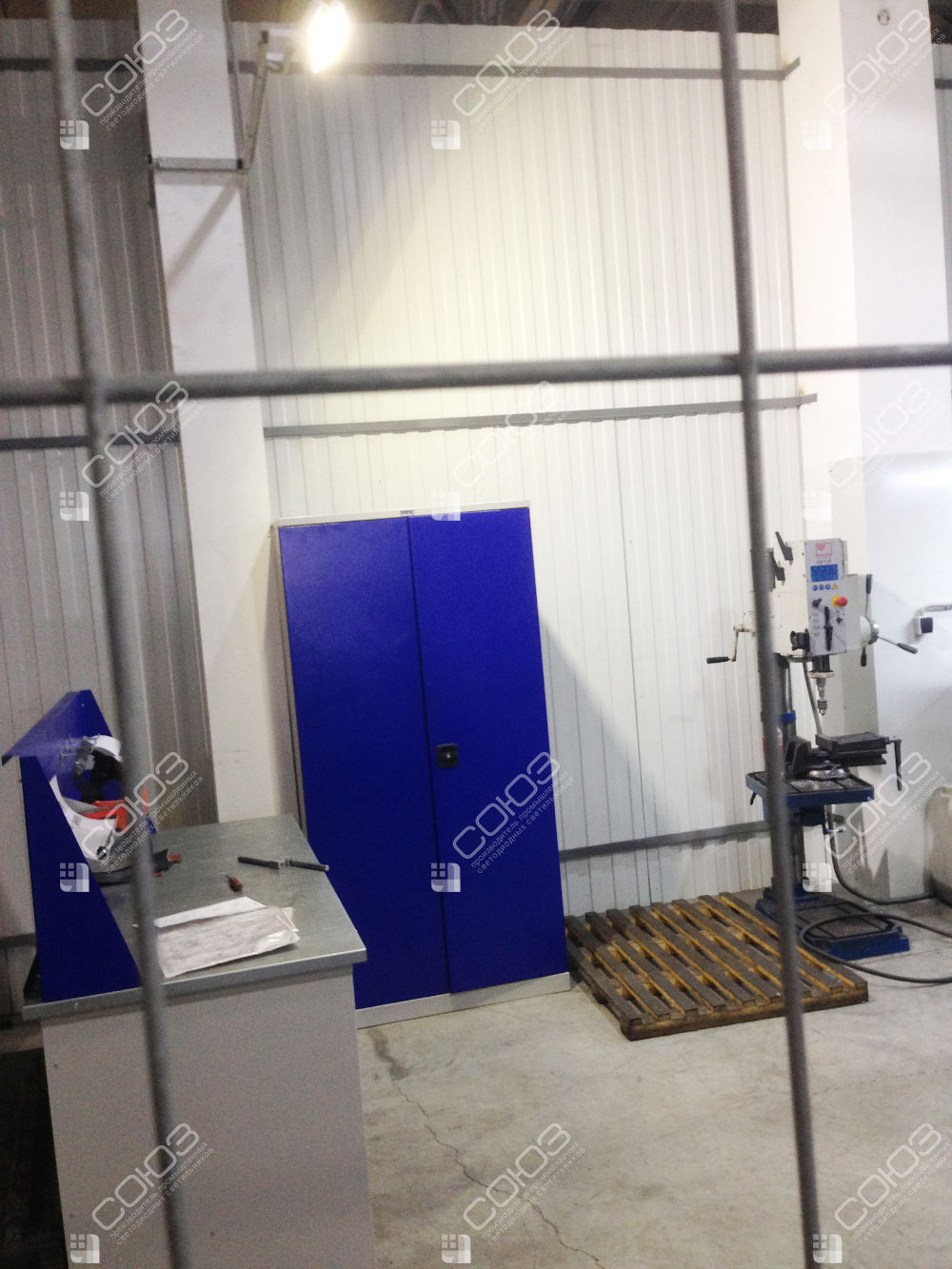

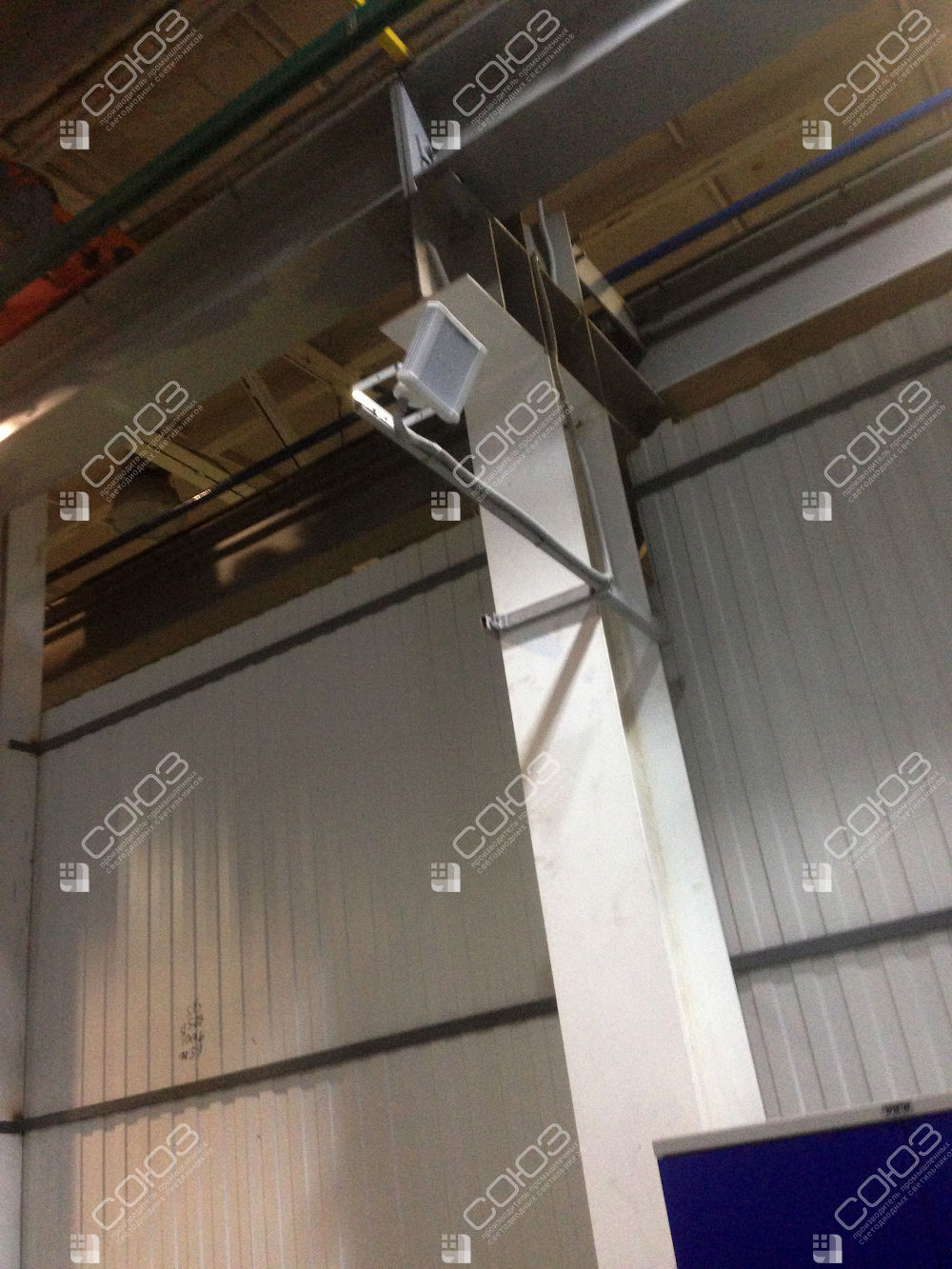

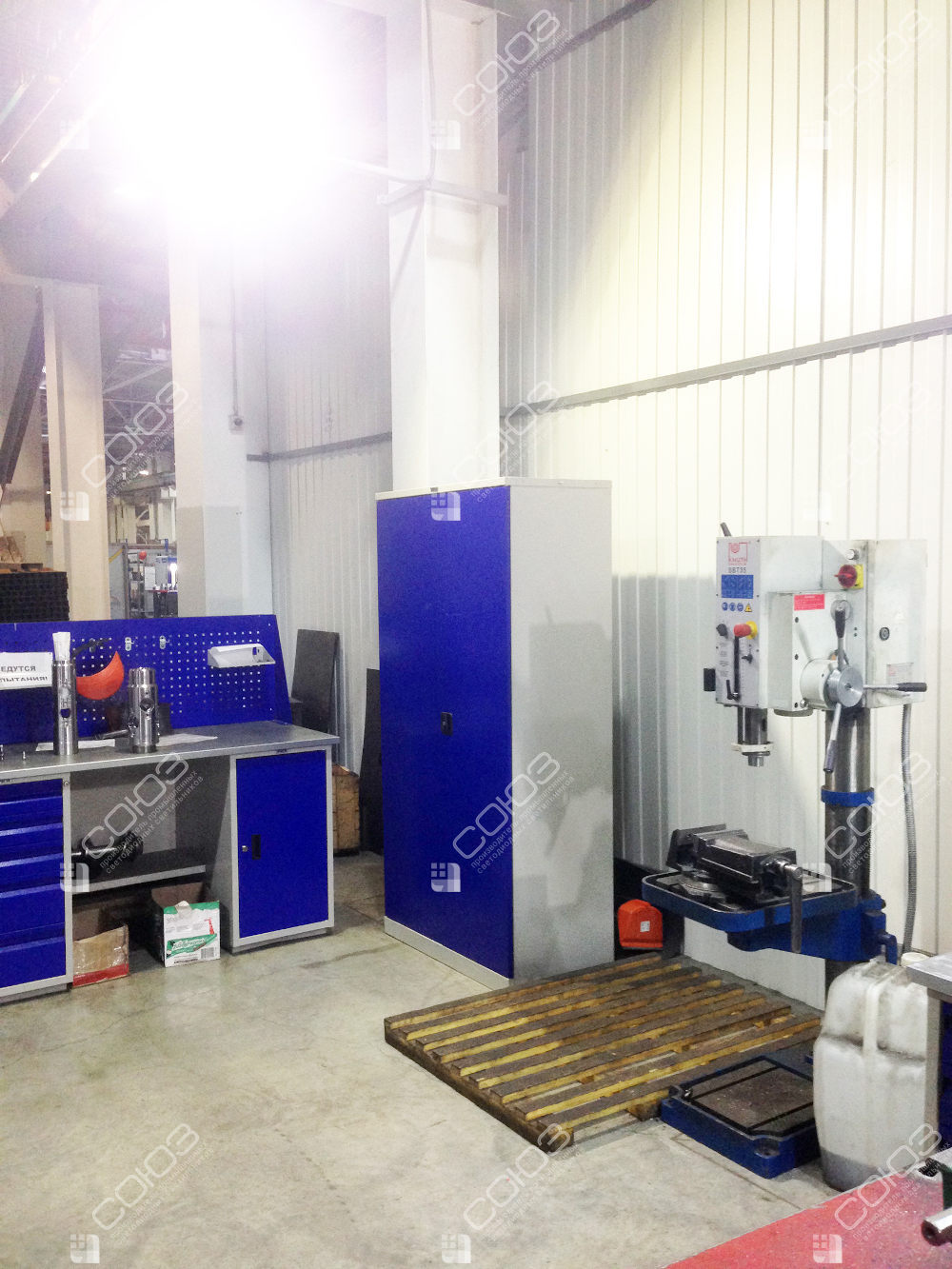

Три фотографии дают представление о размещении прибора относительно участка. Для аналогичного рабочего места полезно сначала определить, какую поверхность нужно видеть и с какой стороны. Затем выбирают точку крепления и направление. Простое увеличение мощности не всегда помогает: на металлической детали может появиться яркое отражение, а глубокая тень от оснастки останется на прежнем месте.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Компактный прожектор на поворотной скобе для направления света к рабочей поверхности. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Широкий поток
Угол 120° охватывает ближнюю рабочую область. Светильник мощностью 40 Вт выдаёт 6099 лм; освещённость конкретной детали определяется расстоянием, направлением и препятствиями.
Поворотная скоба
Крепление помогает изменить направление потока в пределах допустимого монтажа. Проверяют свободный доступ к инструменту и детали, чтобы корпус не мешал выполнению операций.
Сетевое исполнение
В проекте используется версия для сети переменного тока с рабочим диапазоном 165–275 В AC. При заказе важно отличать её от внешне похожих низковольтных моделей.
Что учитывать при организации рабочего места
Передайте размеры участка, фотографии оборудования и типовых деталей. Укажите требуемые операции: обработку, сборку или осмотр поверхности. Для блестящих изделий проверяют направление взгляда и отражение источника, для объёмных заготовок — тени от выступов. Местный свет согласуют с общим освещением, чтобы при переводе взгляда оставалось удобно ориентироваться в окружающем пространстве.
Посмотрите светодиодные прожекторы, решения для станочного освещения и для производственных цехов. Сравните участок визуального контроля деталей и местный свет токарного станка. Для нового поста подбирают положение с учётом реальной оснастки и перемещения изделия. Если одна точка не достигает нужной поверхности, рассматривают другое направление или дополнительный источник, а решение проверяют на характерной рабочей операции.
