Местное освещение линии ОТК светильником СОЮЗ 36 В
На линии ОТК используется СОЮЗ 23-20/1-67 на 36 В AC. Семь фотографий показывают регулируемый источник рядом с контрольной позицией и способ подведения света к проверяемой зоне.
Проект реализован на светильниках:
Решение на объекте
Свет можно приблизить к позиции контролёра

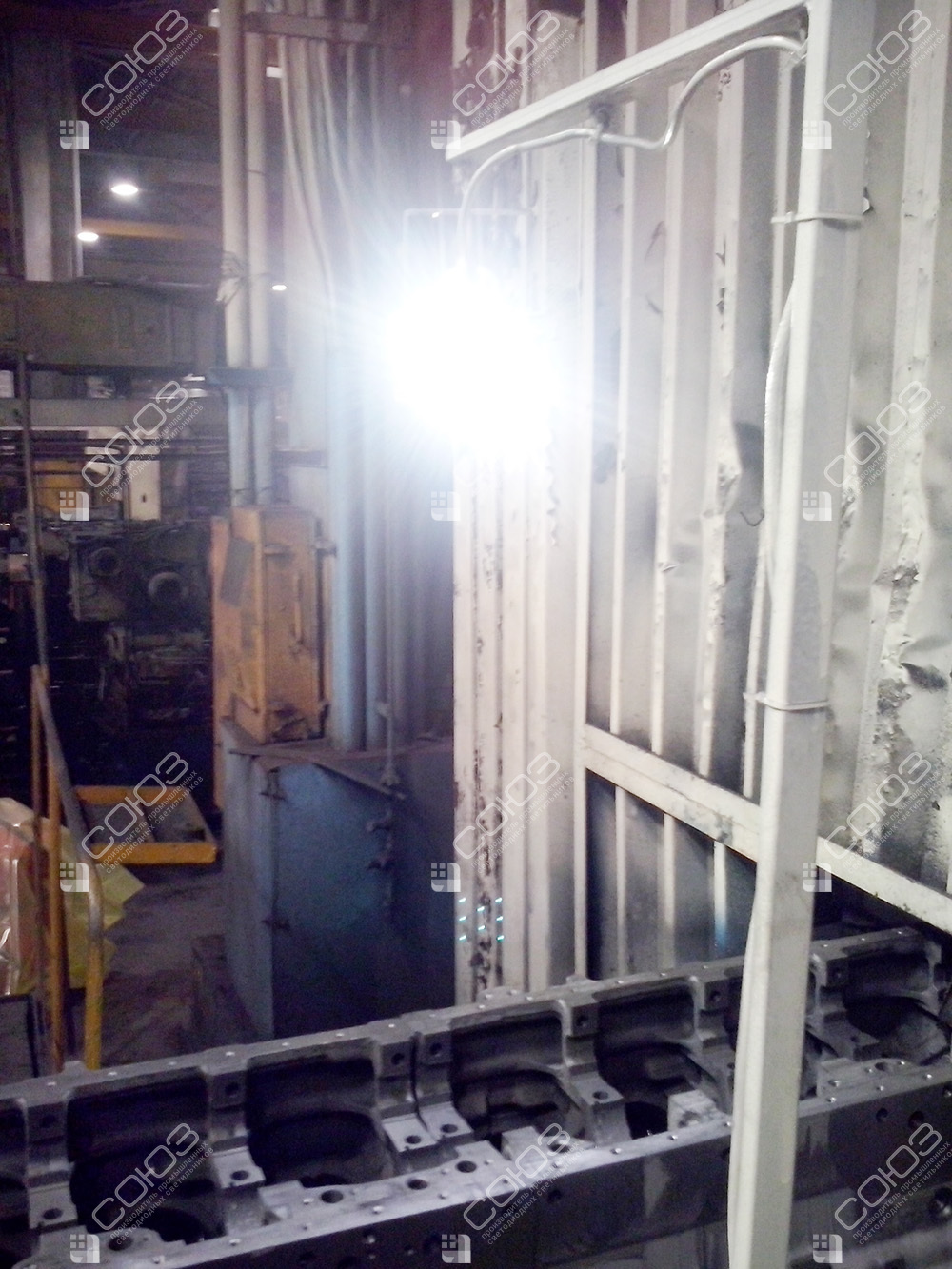

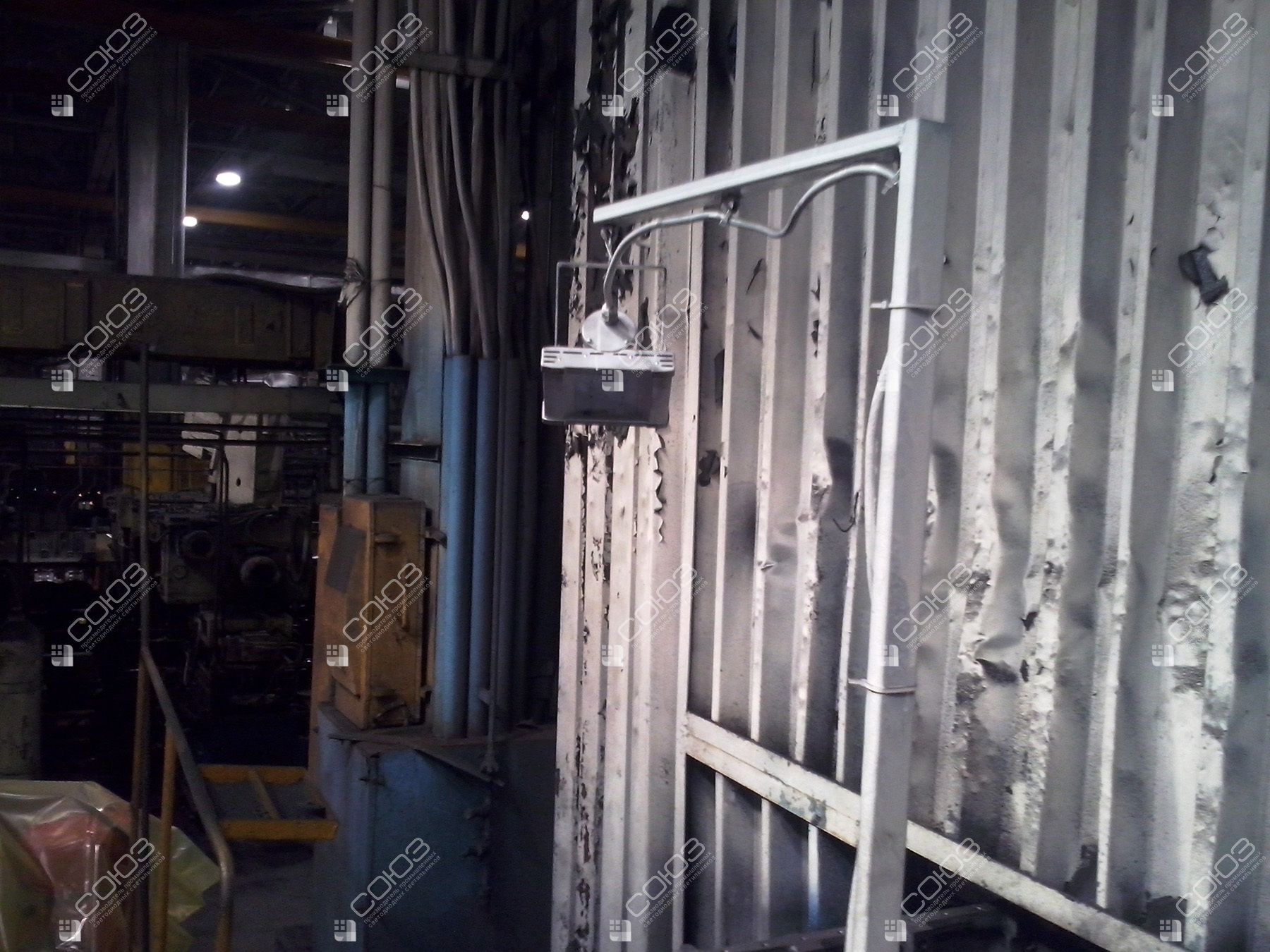

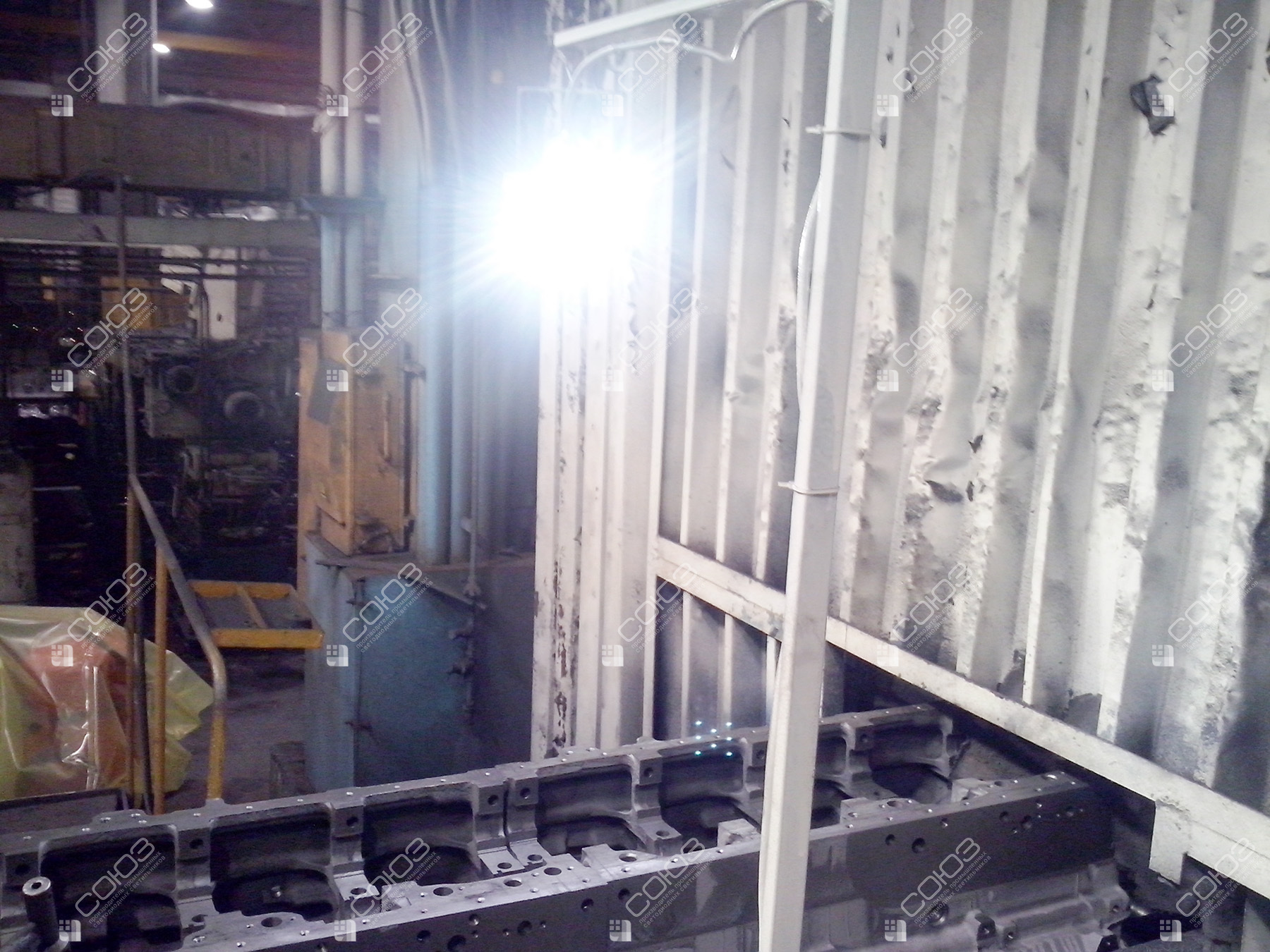

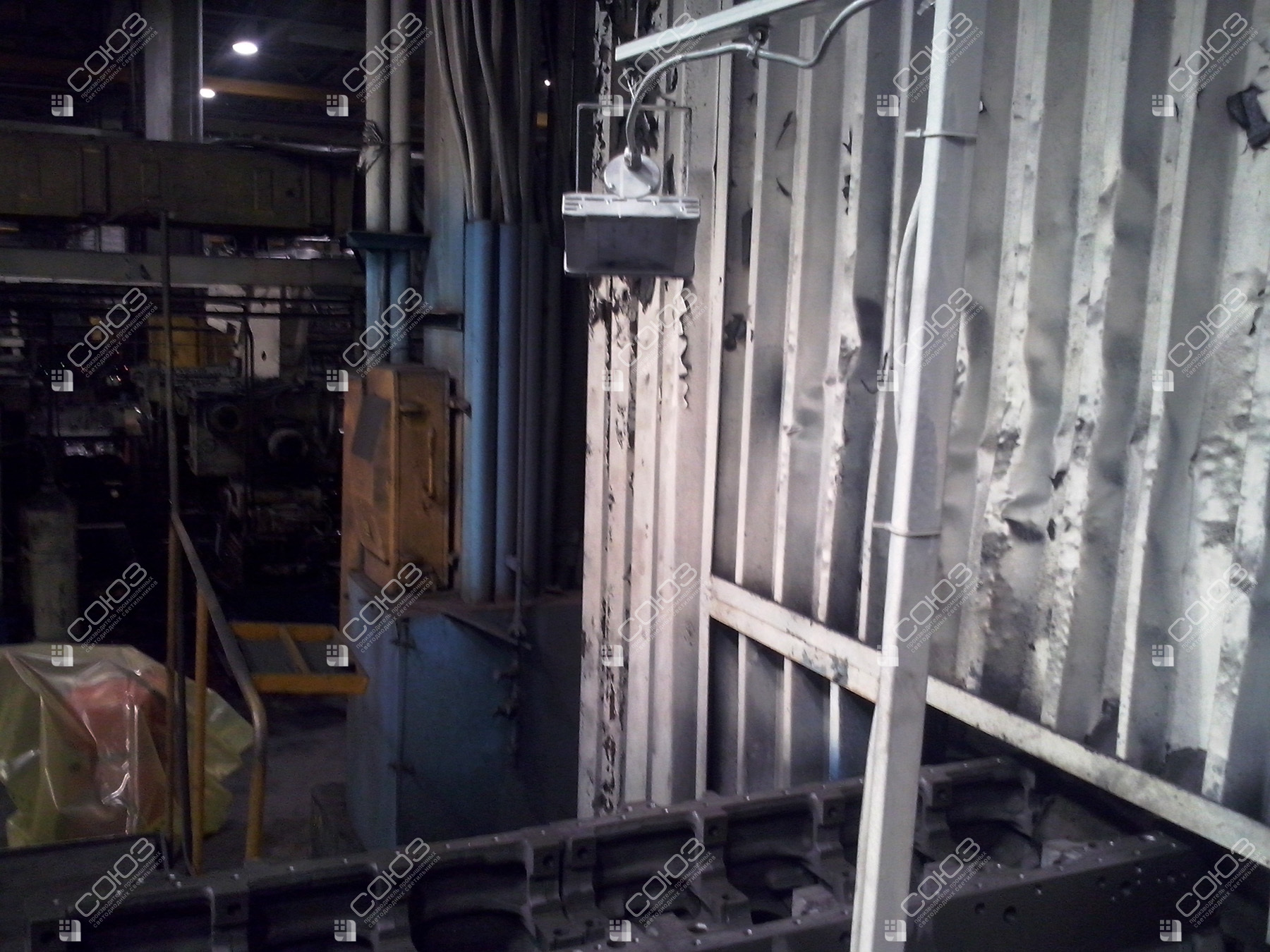

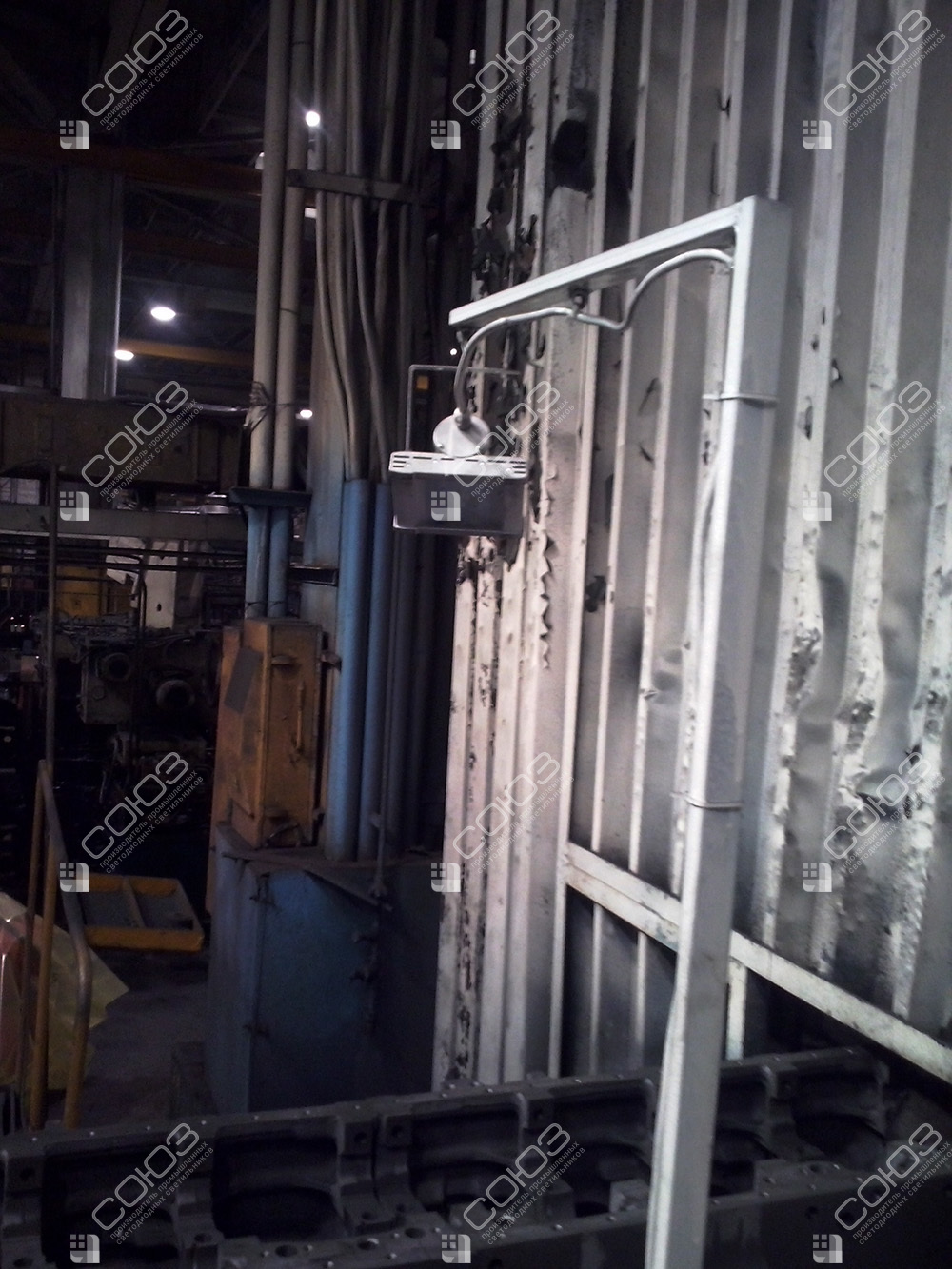

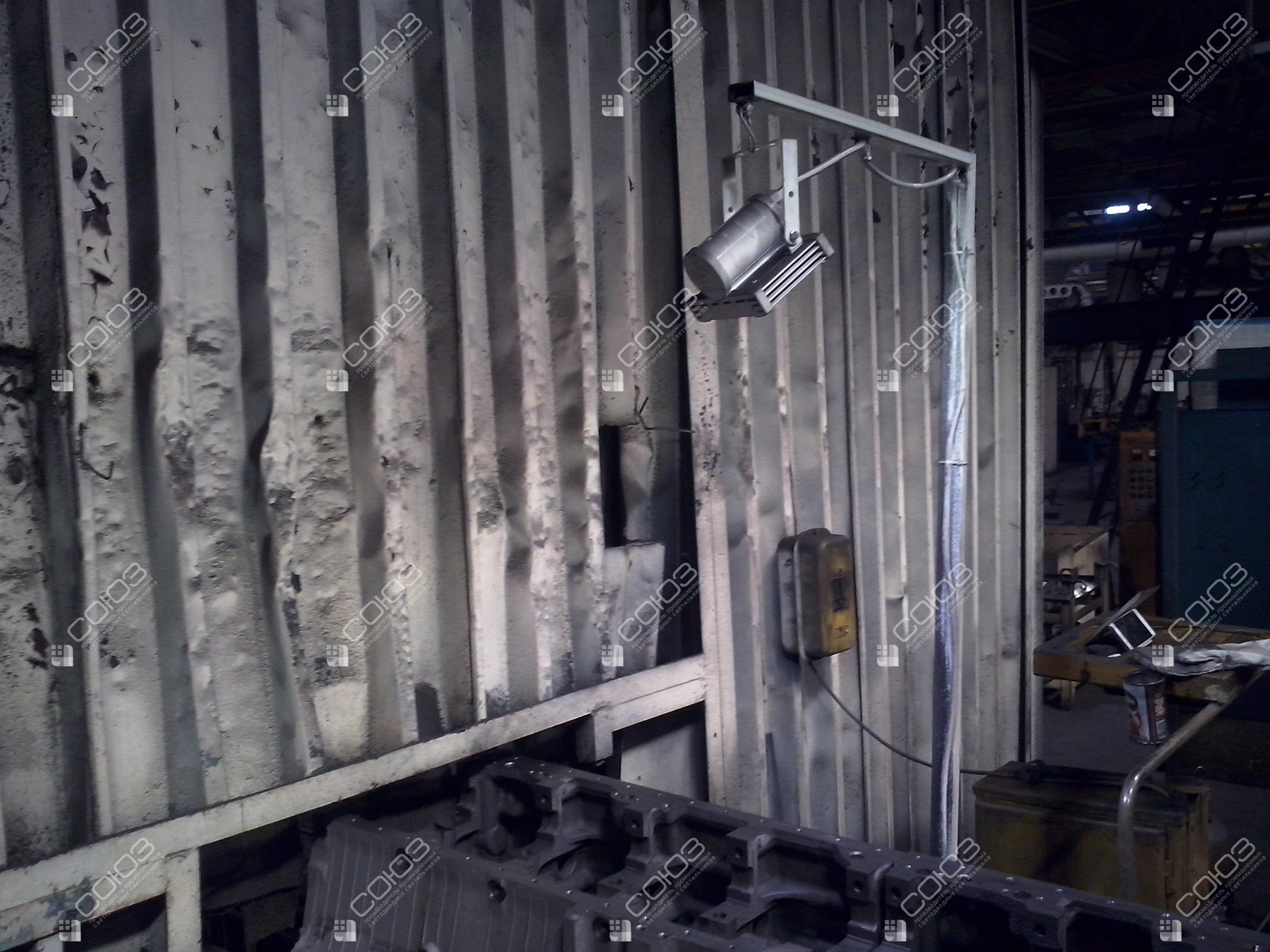

На фотографии хорошо видно вынесенное крепление: компактный светильник расположен рядом с конструкцией линии, а не высоко под потолком. Это позволяет подвести поток к ограниченной области, где рассматривают изделие. Для ОТК полезно управлять направлением света, поскольку одинаковая поверхность выглядит по-разному при изменении угла наблюдения и положения источника.
В проекте применено широкоугольное исполнение на 36 В переменного тока. Его роль — местный свет у контрольной позиции. При переносе решения на другую линию сначала определяют проверяемые признаки и способ предъявления детали. Важно различать общее освещение рабочего места и специальные требования конкретной операции контроля: одного названия «ОТК» для выбора схемы недостаточно.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

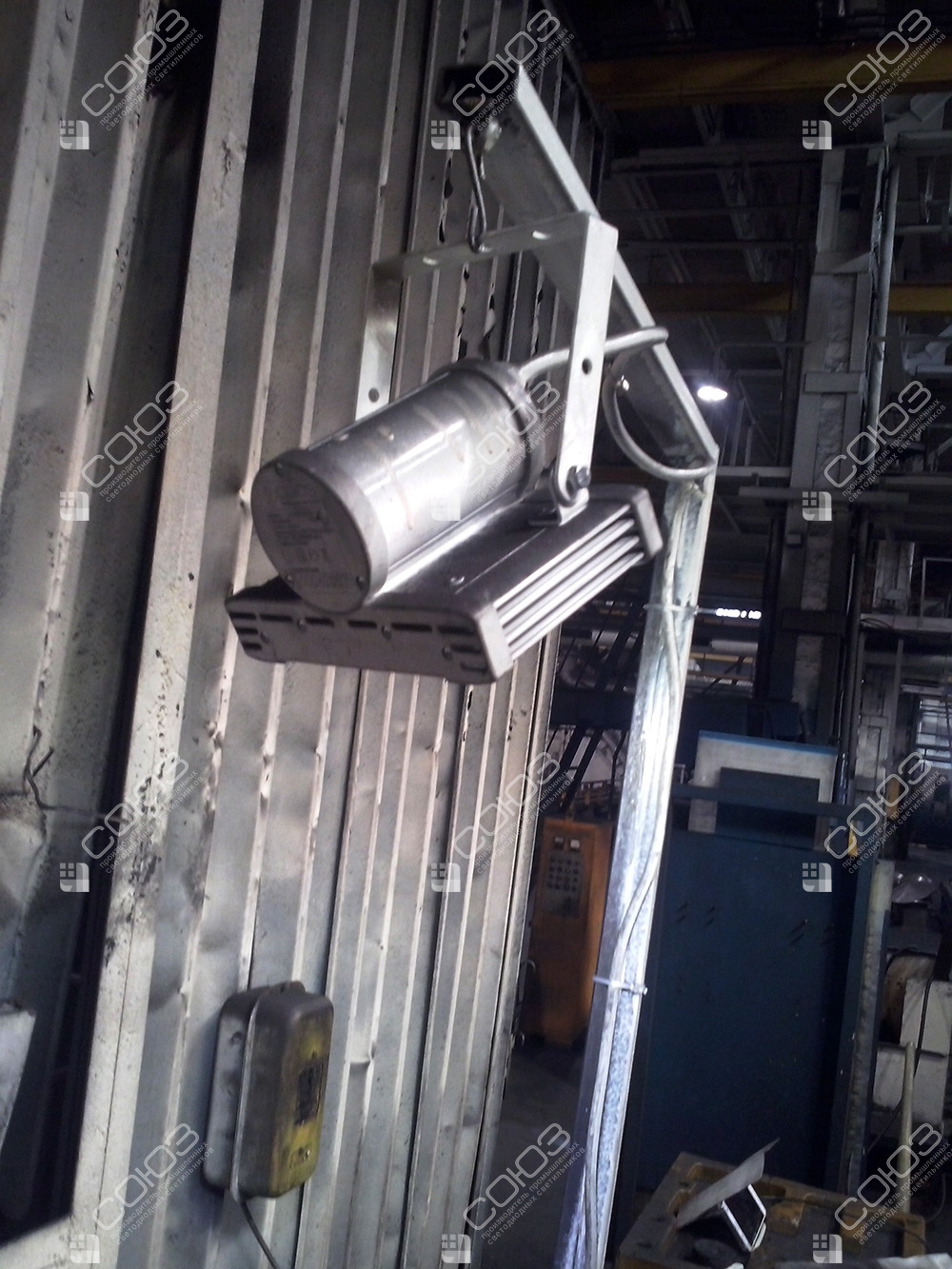

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Наблюдение поверхности, а не яркость источника
Направление к изделию
Скоба позволяет изменить положение корпуса. Настройку проверяют на типовой детали, наблюдая её с обычного места контролёра и учитывая отражения от поверхности.
Доступ к позиции
Вынесенный источник не должен мешать подаче изделия и действиям сотрудника. Учитывают габариты партии, оснастку и пространство для изменения положения детали.
Питание 36 В AC
Для модели нужен переменный ток, рабочий диапазон 32–42 В. При заказе и подключении отличают это исполнение от версий 24 В постоянного тока.
Как подготовить задачу на освещение контрольной линии
Покажите несколько образцов продукции и опишите, что требуется различать на поверхности. Нужны размеры зоны, фотографии с точки наблюдения и положение детали при проверке. Для блестящего материала стоит сравнить несколько направлений света; для сложной формы — осмотреть участки за выступами. Эти данные помогают выбрать оптику до покупки.
Изучите модели на 36 В, светильники для местного освещения и низковольтный каталог. Сравните участок визуального осмотра деталей и установку магнитопорошкового контроля. Требования методов различаются, поэтому эти страницы полезны как примеры размещения, а не как готовая универсальная схема. Для конкретной линии отдельно согласуют условия наблюдения и параметры света.
Документы, которые помогают проверить решение ОТК
нормы освещённости выбирают по характеру зрительной работы и документации процесса. Через кривые силы света можно сравнить широкий и направленный свет, а IES-файлы использовать для расчёта на нужной поверхности. Поток 2710 лм — характеристика прибора; он не задаёт готовую освещённость детали без расстояния и направления.
Проверьте маркировку СОЮЗ и технический паспорт перед подключением. В рабочем описании позиции полезно зафиксировать точку монтажа и направление корпуса, чтобы настройку можно было восстановить после обслуживания. Чистоту экрана и доступ к нему учитывают при размещении рядом с производственным оборудованием.
