Освещение установки магнитопорошкового контроля
Установка магнитопорошкового контроля оснащена СОЮЗ 23-20/2-67 на 24 В DC с углом 60°. Десять фотографий показывают направленный местный свет возле контролируемой поверхности.
Проект реализован на светильниках:
Решение на объекте
Направленный белый свет у зоны магнитопорошкового контроля
Для местного освещения установки в проекте выбран компактный низковольтный светильник с линзами. Угол 60° позволяет направить поток на ограниченную рабочую область, где размещается контролируемая деталь. Поворотное крепление помогает согласовать направление с положением поверхности и местом наблюдения оператора, учитывая отражения от металла.

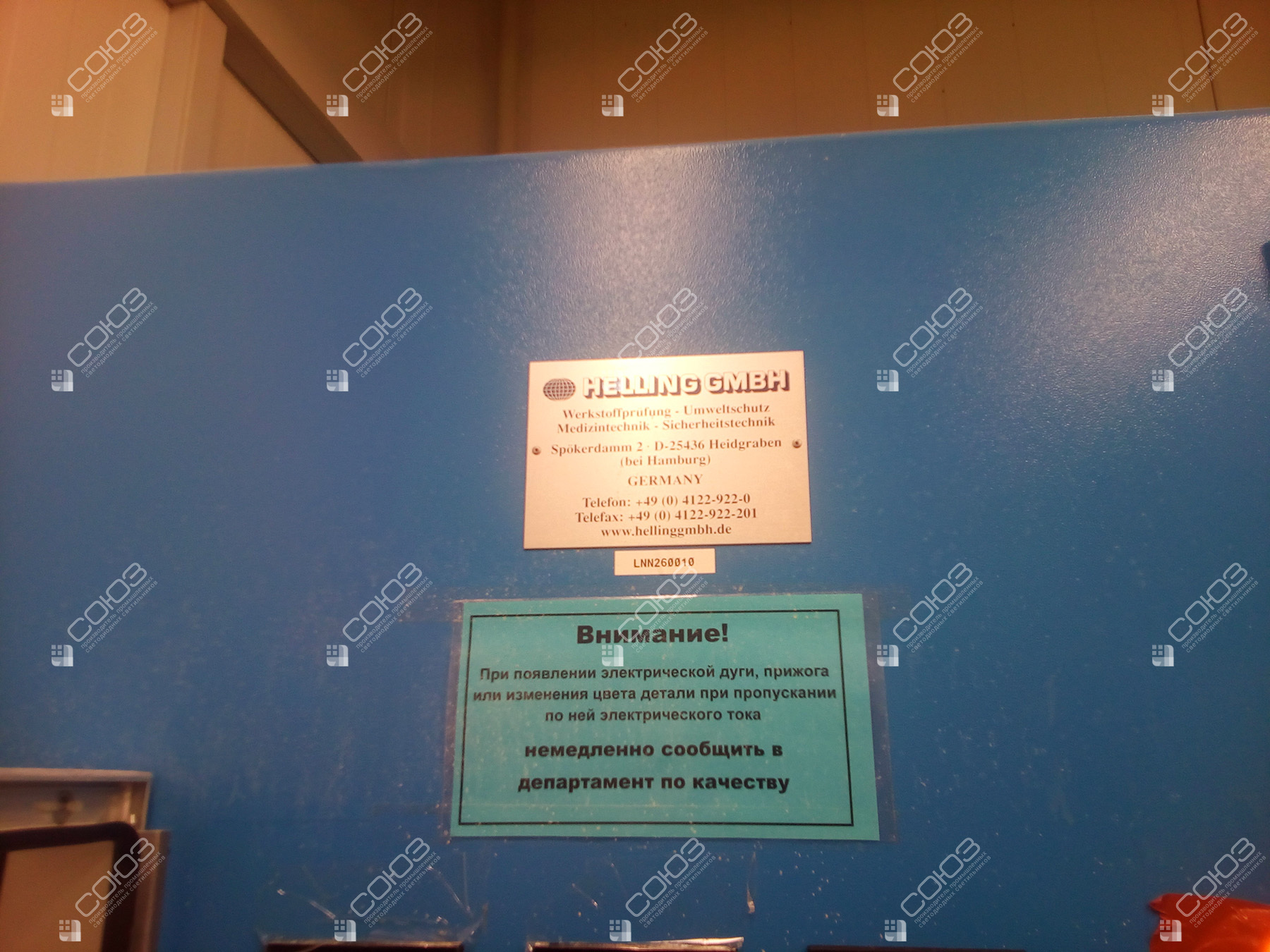

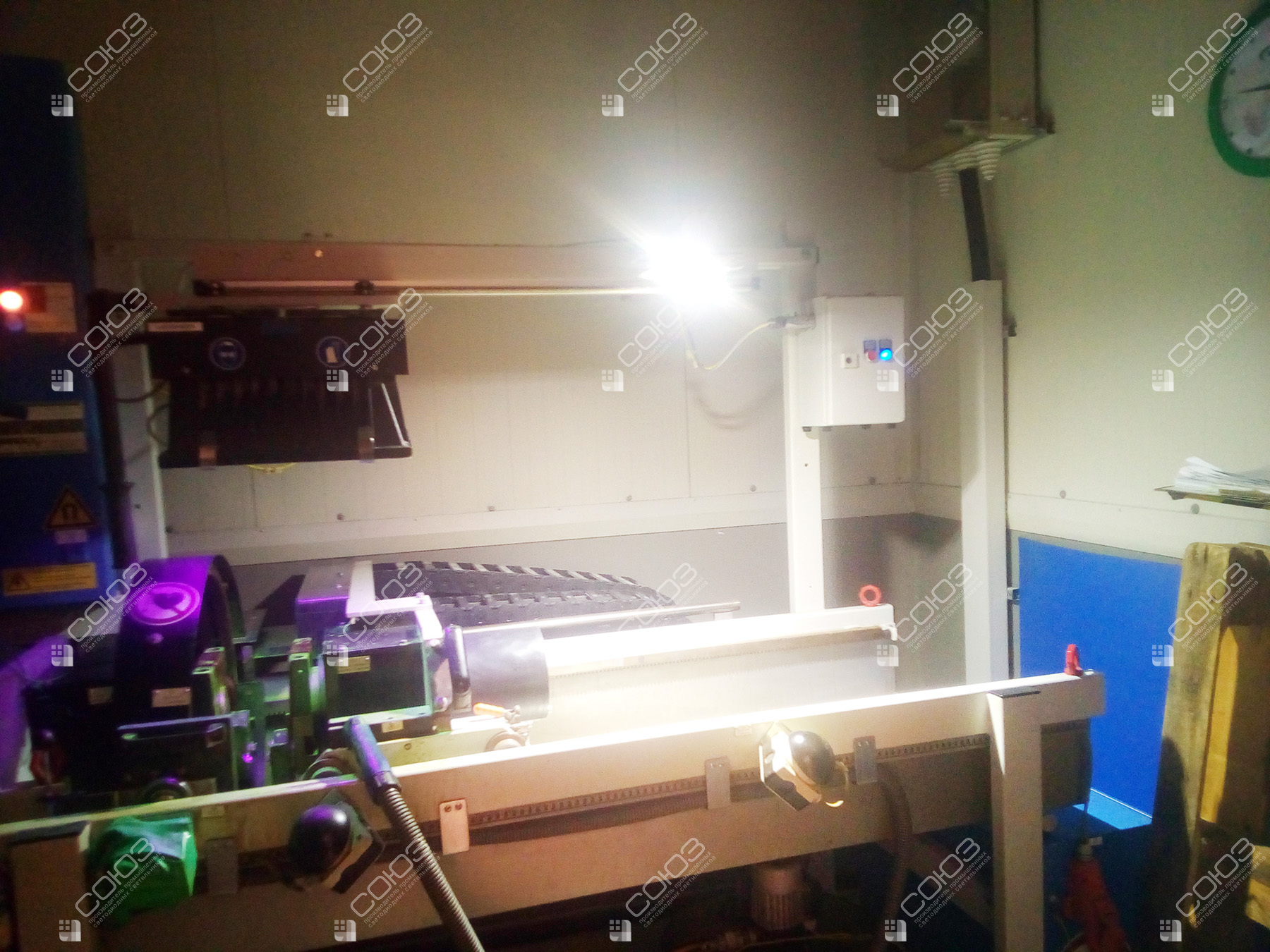

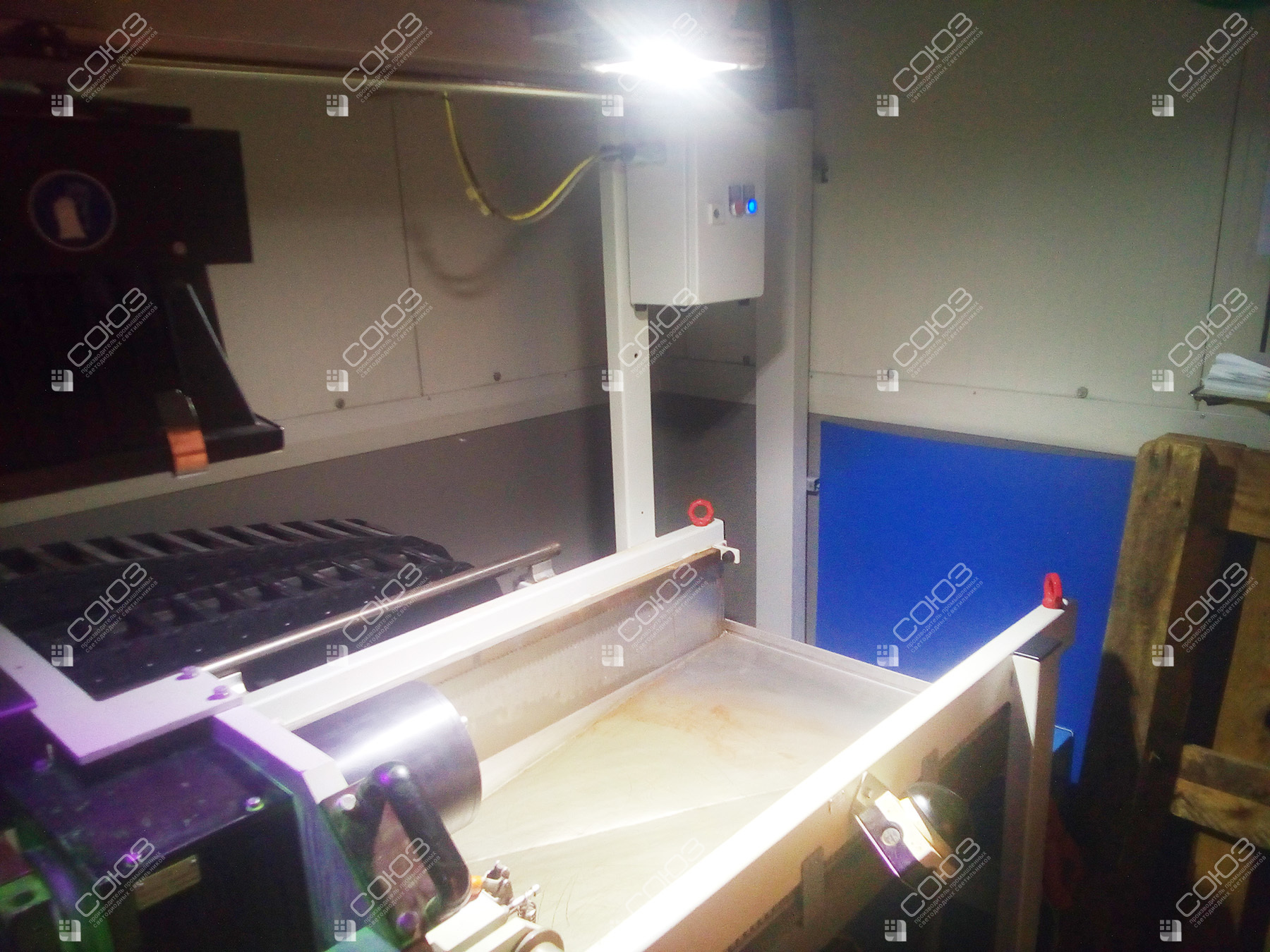

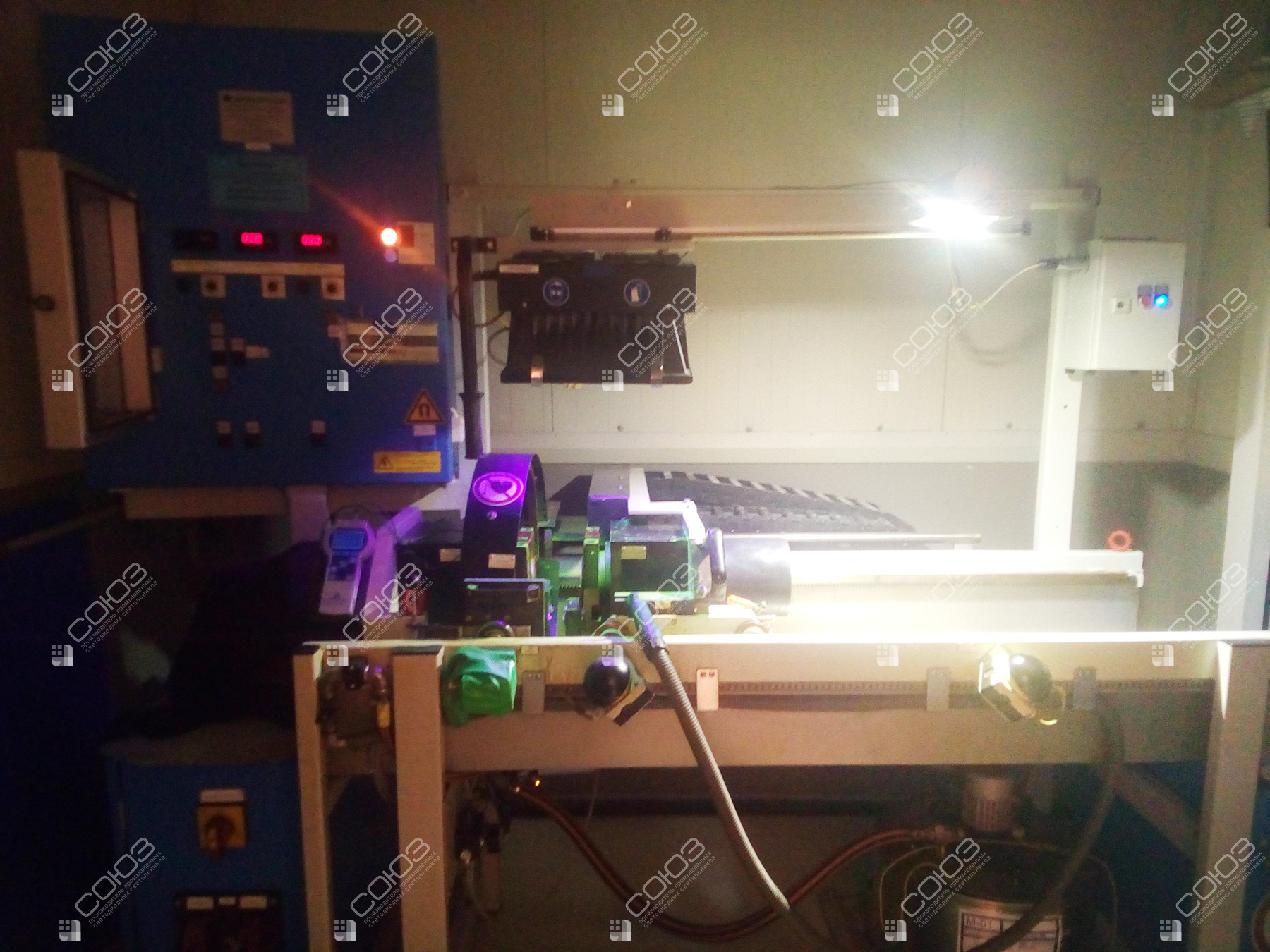

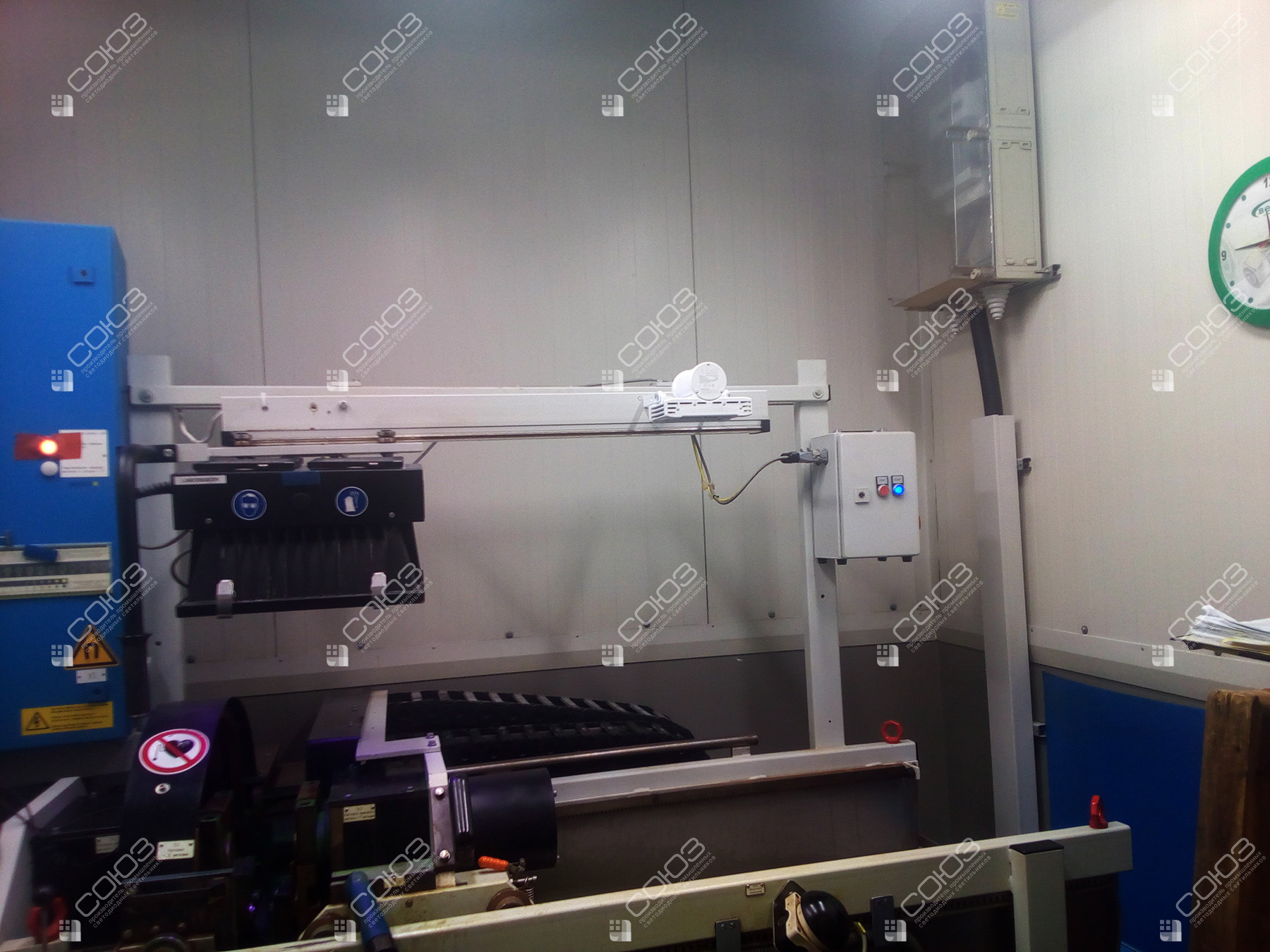

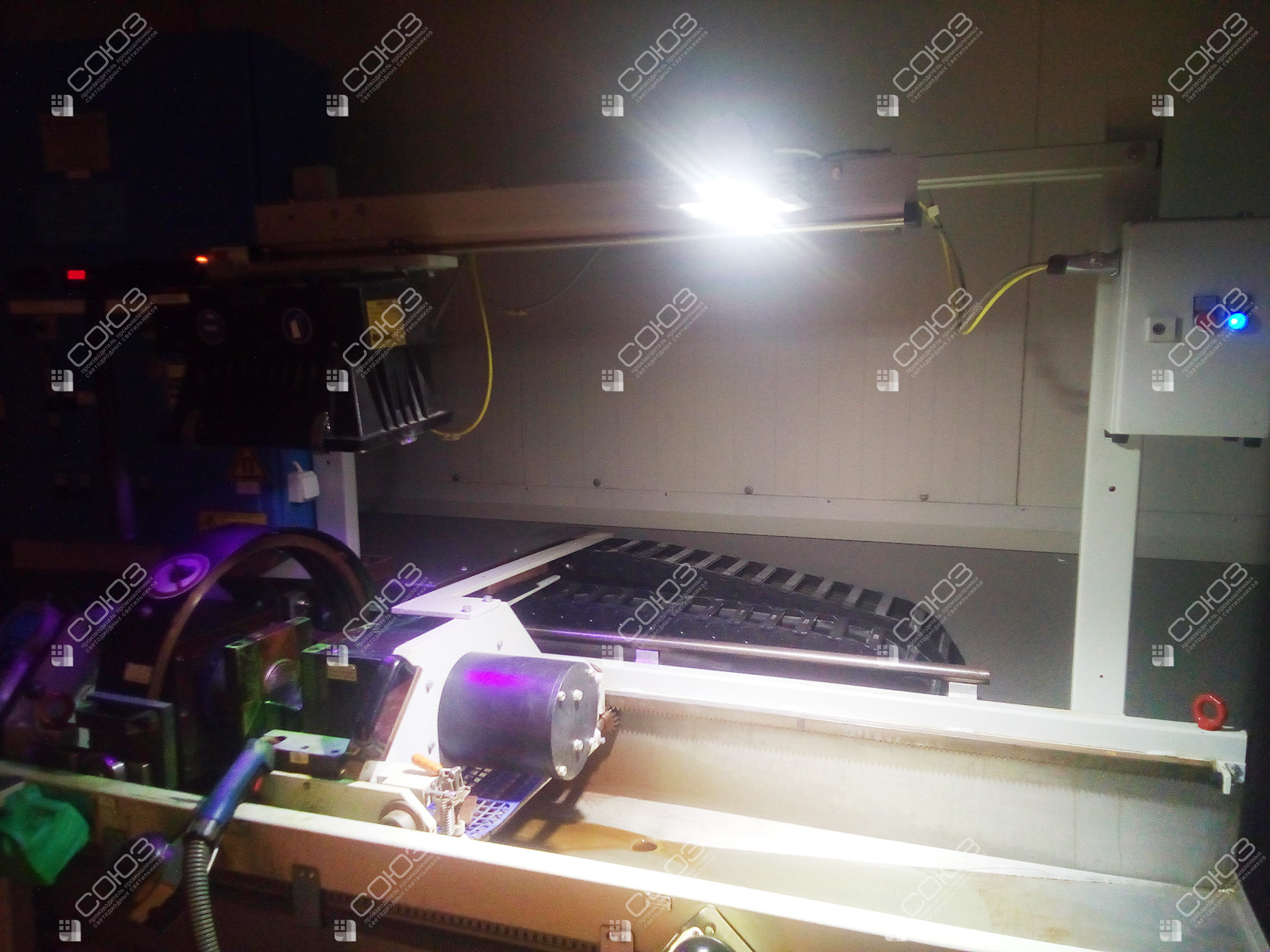

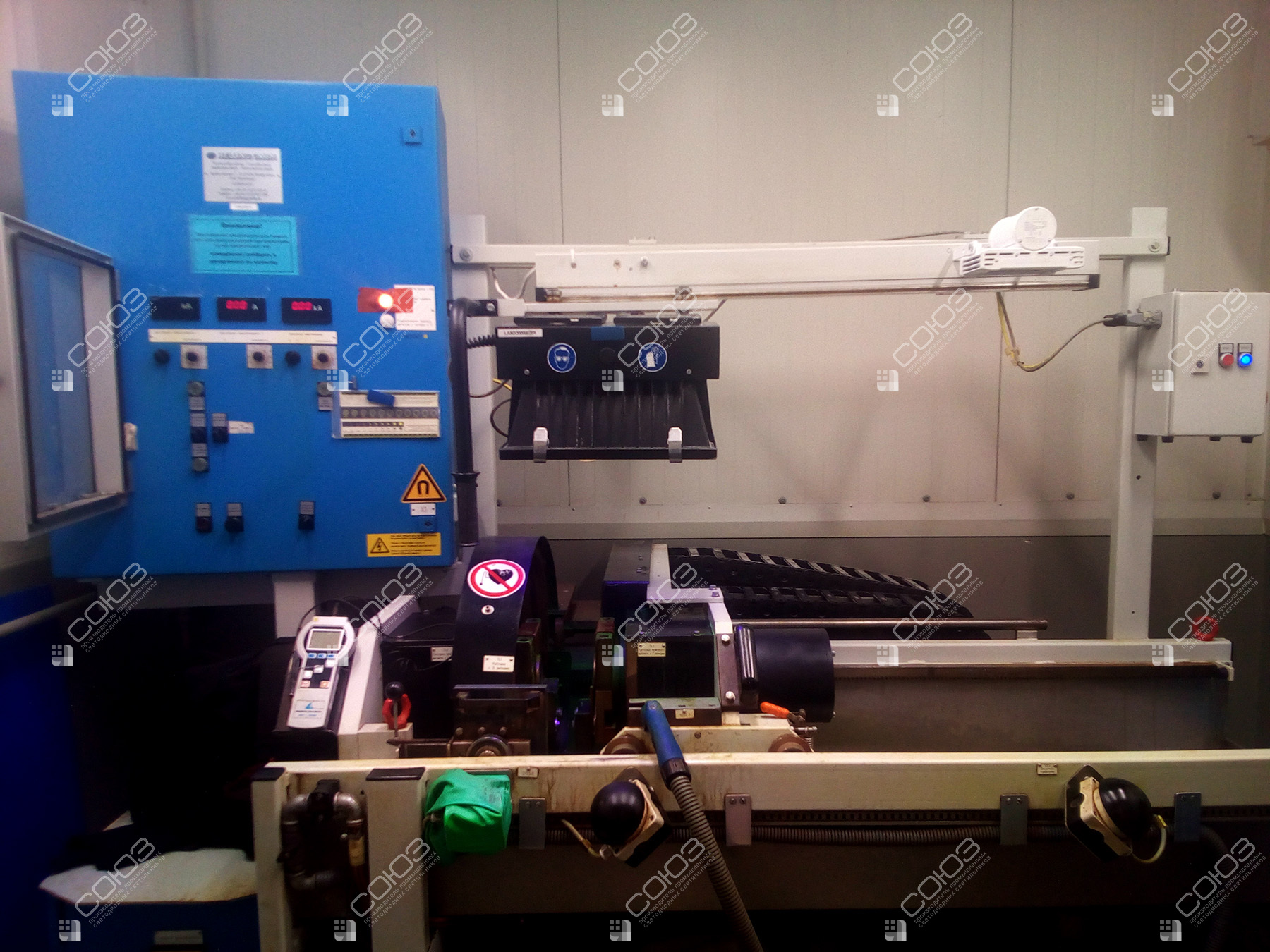

Десять фотографий показывают размещение прибора на установке. При переносе решения на другой пост сначала уточняют метод контроля и требования технологической документации. Данная модель формирует белый видимый свет 5000 К. Её подбор не подменяет выбор специального источника для конкретной методики, а пригодность освещения оценивают по условиям проведения контроля и характеристикам используемых материалов.
Оборудование проекта
СОЮЗ 23-20/2-67 (24В)
Поворотная скоба; вторичные линзы LedLink формируют направленный свет. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Оптика 60°
Вторичные линзы LedLink сужают поток по сравнению с исполнением 120°. Световой поток этой версии — 2500 лм при мощности 20 Вт; освещённость зависит от расстояния.
Положение источника

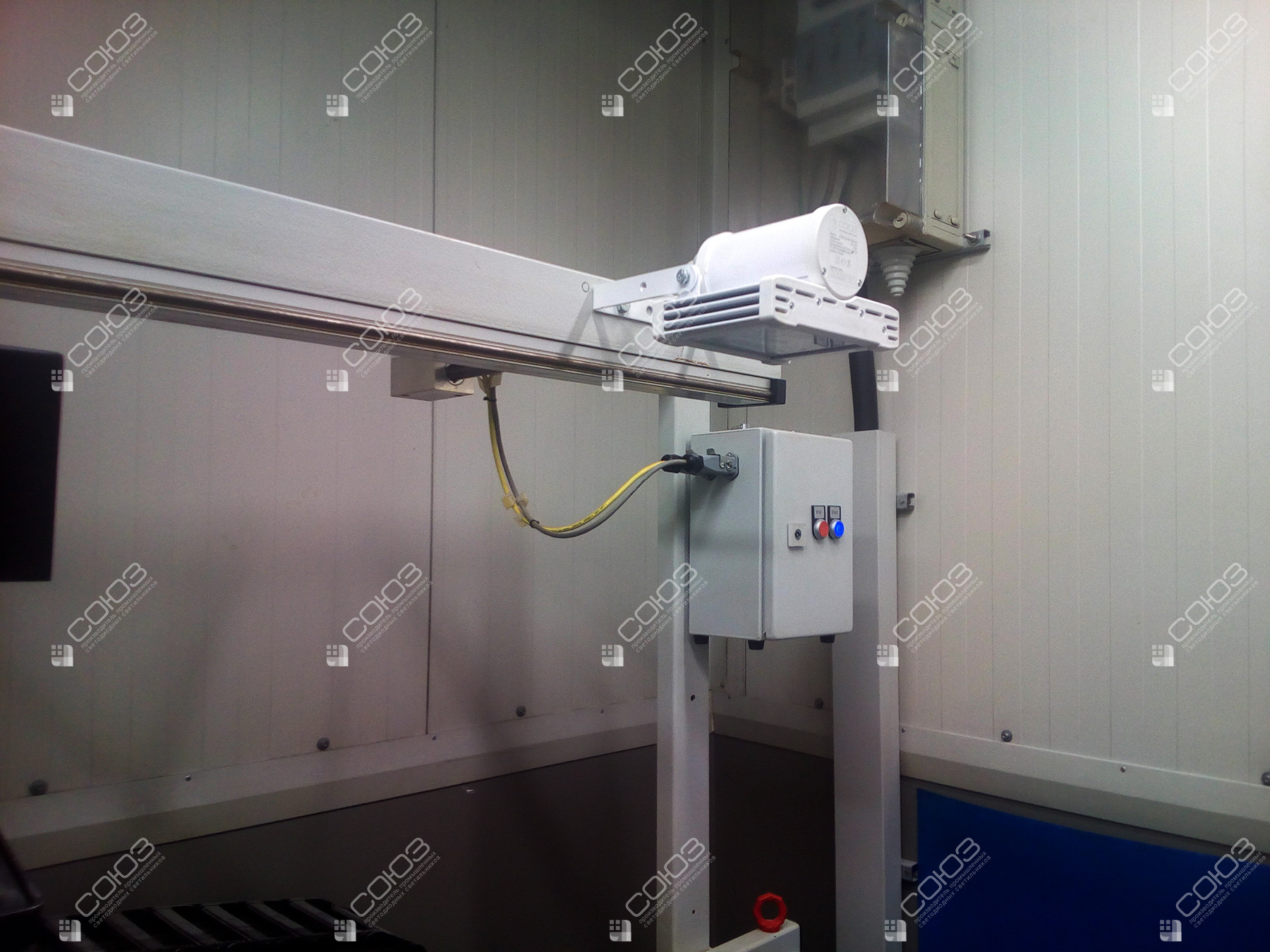

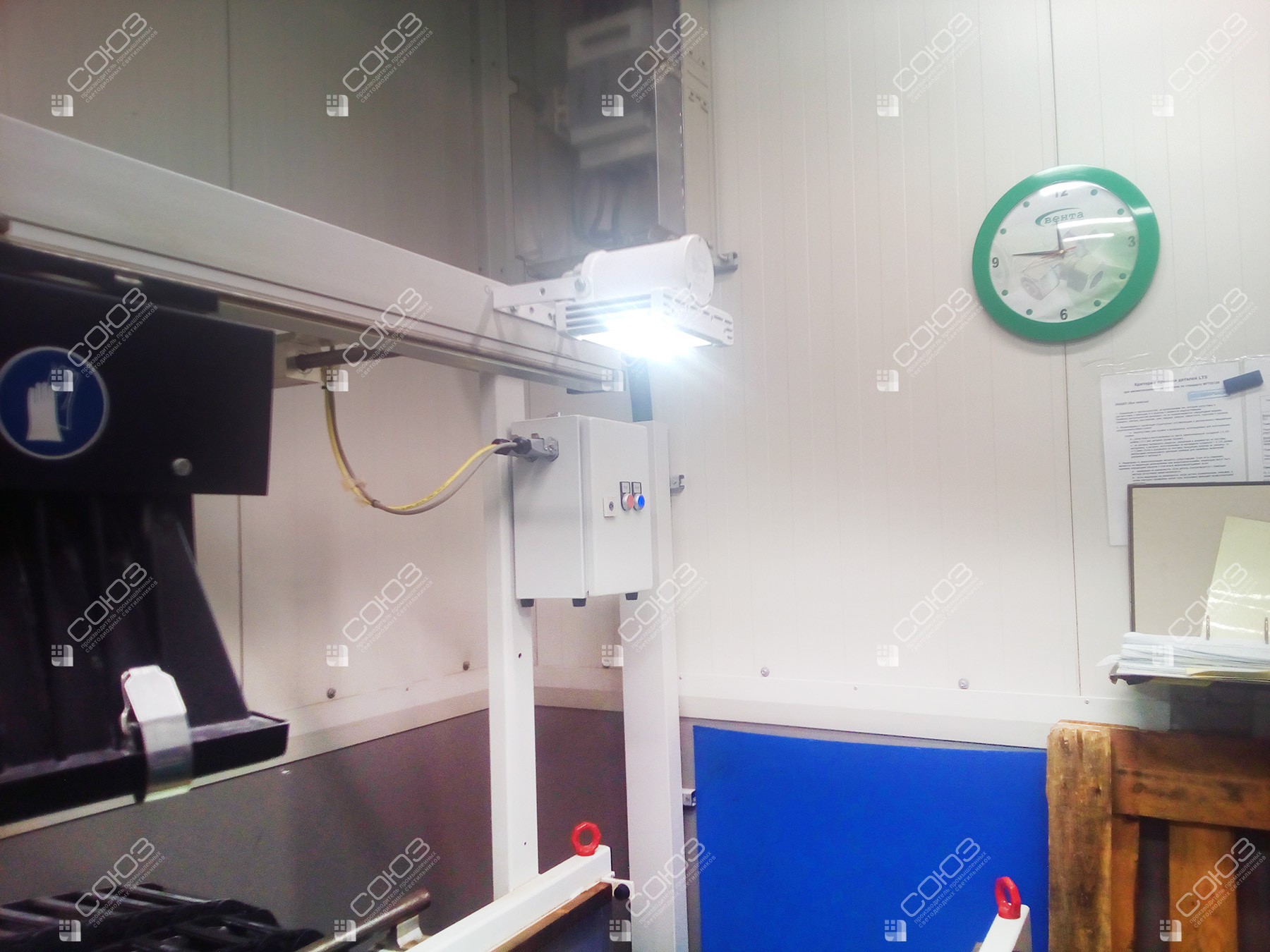

Скоба позволяет ориентировать прибор относительно детали. Направление проверяют с рабочего места оператора, чтобы отражение источника не закрывало наблюдаемую поверхность и необходимые признаки.
Питание 24 В DC
Рабочий диапазон — 18–32 В постоянного тока. Проверяют полярность подключения: красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет.
Как подобрать местный свет для контрольной установки
Передайте тип установки, размеры деталей и описание применяемой методики. Укажите требуемые световые условия, положение оператора и доступное питание. Для подбора полезны фотографии контролируемой поверхности с рабочего ракурса. Направление и расстояние проверяют на характерных деталях, учитывая их кривизну, отражения и возможность изменения положения в установке.
Посмотрите светильники для местного освещения, модели на 24 В и низковольтный каталог. Сравните участок визуального осмотра деталей и местный свет на участке обработки. Эти примеры помогают оценить разные способы размещения, но требования контроля определяются его собственной технологией. Количество источников выбирают по рабочей области; после монтажа проверяют фактические параметры на поверхности и возможность обслуживания светильника. Световой поток из карточки не заменяет измерение освещённости на посту.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для вашей контрольной установки
Пришлите фотографии поста, размеры деталей и требования методики. Проверим подходящее исполнение, оптику и размещение для нужных световых условий.
