Подсветка рабочей зоны токарного станка
Рабочая зона токарного станка подсвечена СОЮЗ 23-40/1-67 на 24 В DC. Шесть фотографий показывают размещение прибора у оборудования и направление света к детали и инструменту.
Проект реализован на светильниках:
Решение на объекте
Локальная подсветка патрона, резца и детали
В рабочей области токарного станка свет перекрывается патроном, суппортом и защитными элементами. На этом объекте низковольтный светильник закреплён на оборудовании и направлен к зоне обработки. Отдельный источник позволяет подвести поток ближе к детали при установке заготовки, настройке инструмента и осмотре доступных поверхностей.

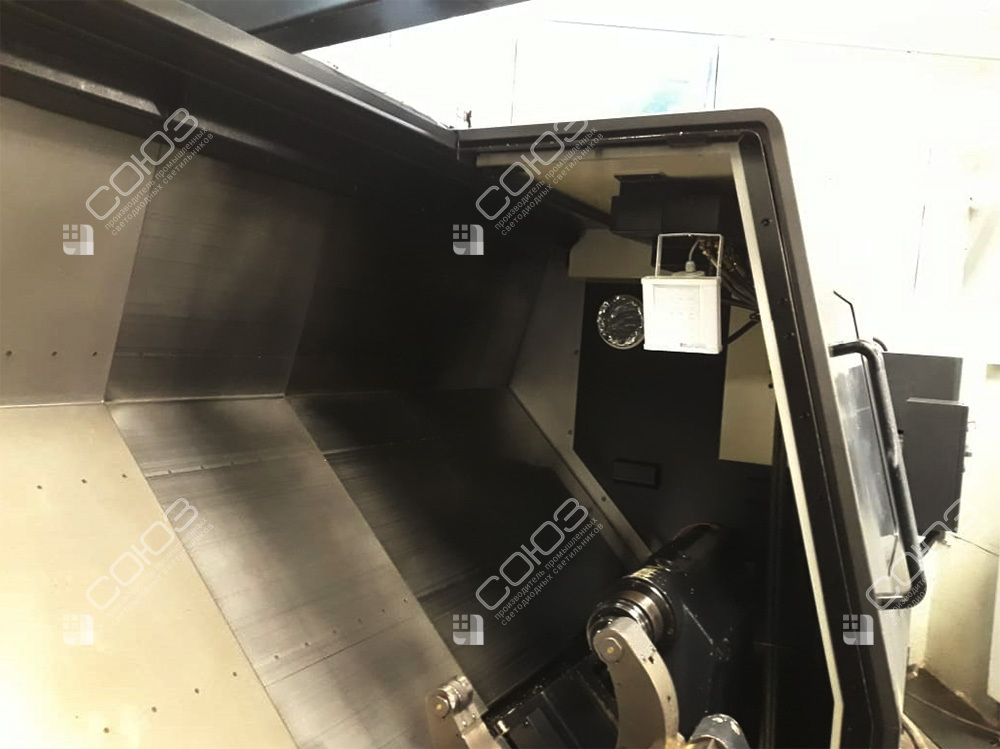

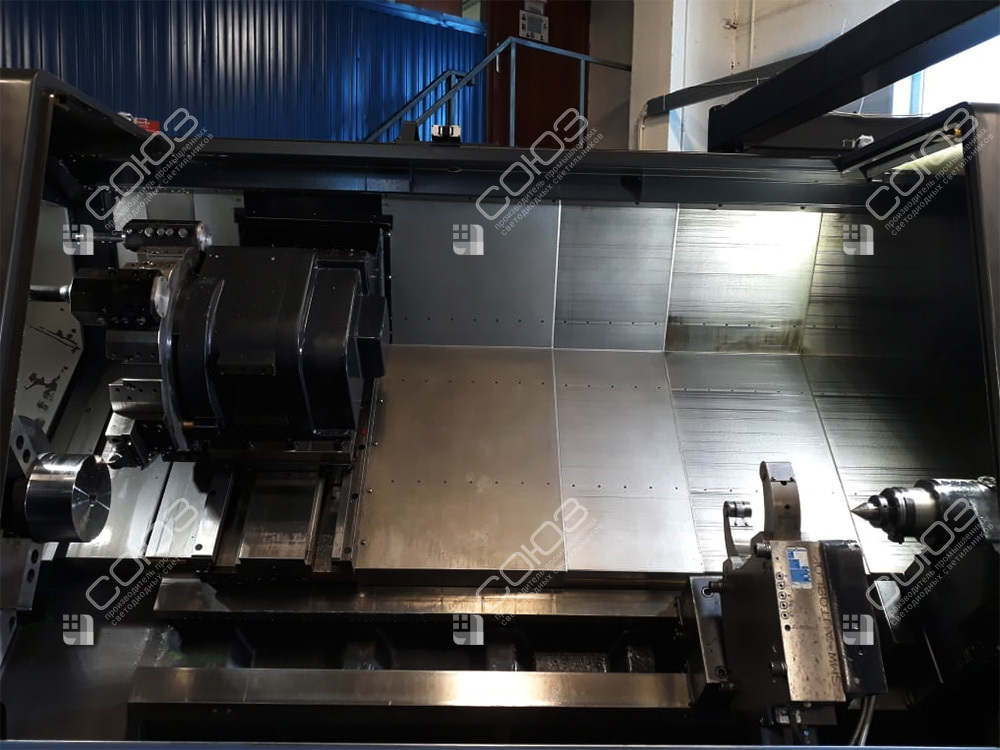

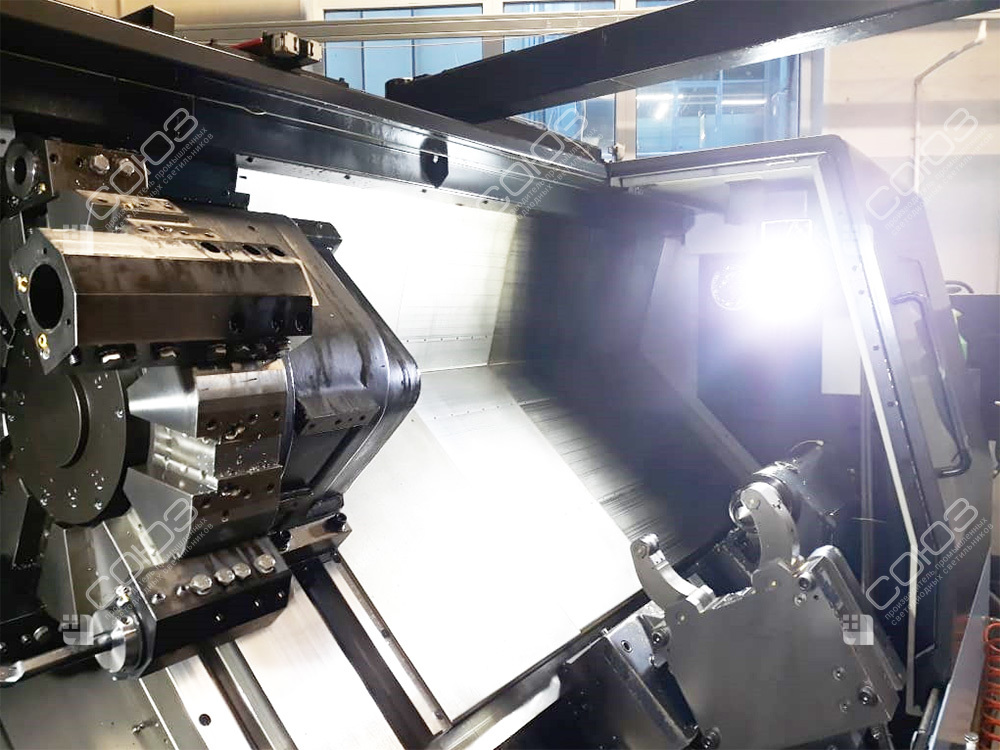

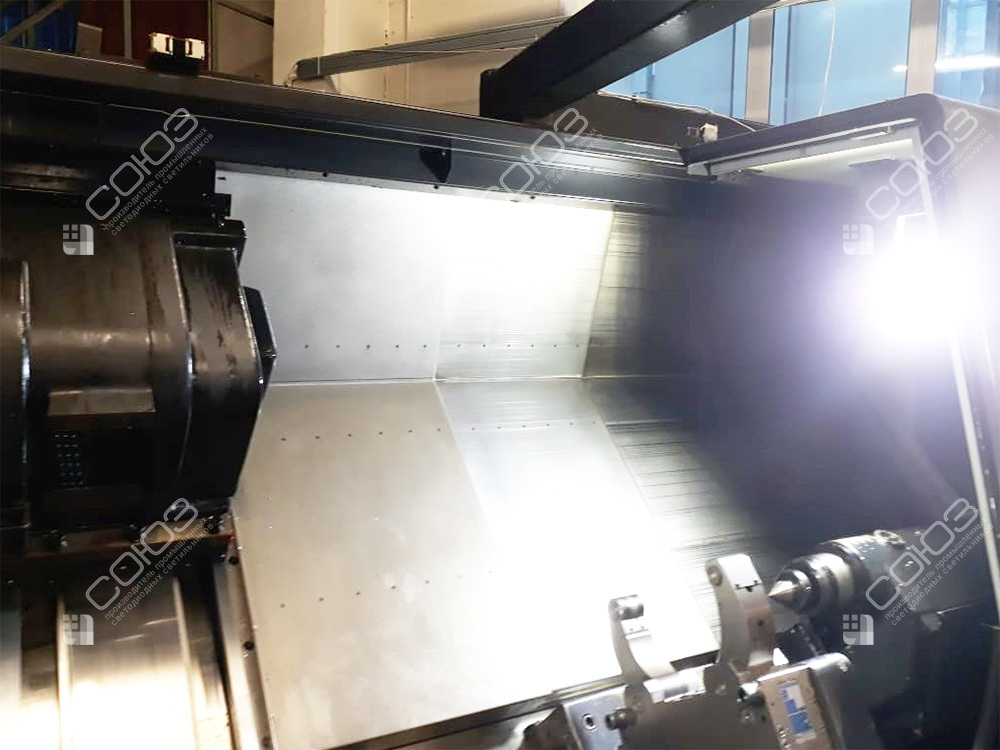

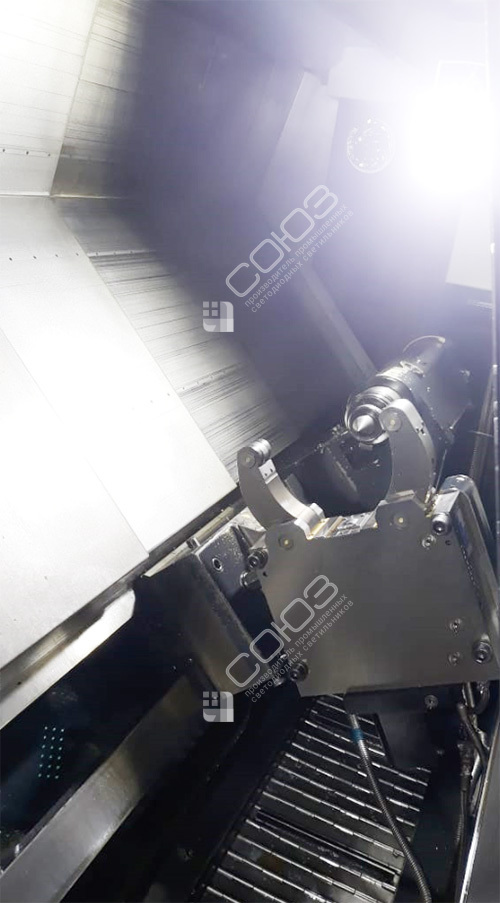

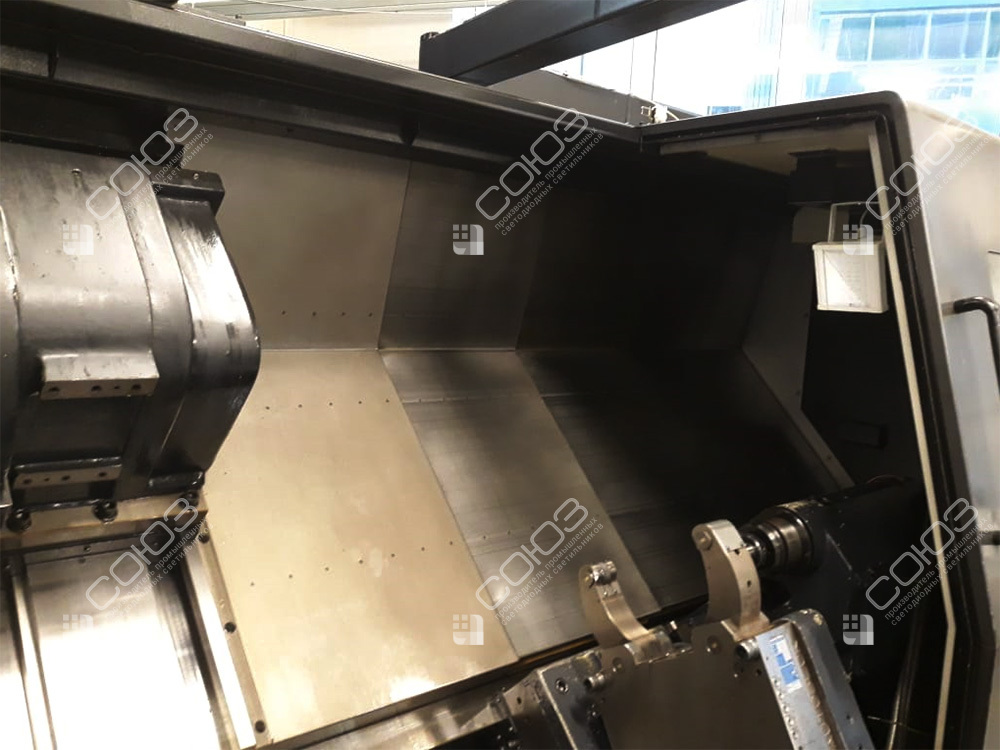

Шесть фотографий показывают положение корпуса относительно станка. Для похожей машины направление проверяют при характерных положениях суппорта и заготовки. Удлинённая деталь или другая оснастка могут изменить распределение теней. Поэтому место крепления выбирают с учётом полного рабочего диапазона, сохраняя свободное пространство для механизмов и предусмотренный доступ к зоне обслуживания.
Оборудование проекта
СОЮЗ 23-40/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
Широкий угол 120°
Исполнение охватывает ближнюю область без вторичных линз. Поток 6099 лм направляют на нужную поверхность, проверяя отражения от патрона, детали и других металлических элементов.
Крепление на скобе
Поворот корпуса помогает настроить направление. Основание и кабель размещают вне траекторий подвижных узлов, учитывая открывание ограждений и доступ к инструменту.
Питание 24 В DC
Рабочий диапазон — 18–32 В постоянного тока. Перед подключением проверяют источник и полярность; защита от переполюсовки отсутствует, красный провод — плюс, чёрный — минус.
Как подобрать подсветку токарного оборудования
Нужны фотографии станка с типовой заготовкой, длина и глубина рабочей области, доступные точки монтажа. Укажите параметры сети и условия воздействия стружки и рабочих жидкостей. Защиту корпуса рассматривают вместе с допустимыми условиями эксплуатации по паспорту. Направление оценивают с обычного рабочего положения, чтобы блики не закрывали наблюдаемый участок.
Изучите светильники для станков, модели на 24 В и другие низковольтные исполнения. Сравните освещение токарного станка ZMM Bulgaria и местный свет металлообрабатывающего станка. Эти проекты помогают сопоставить компоновку и питание. Если одной точки недостаточно из-за глубоких теней, рассматривают дополнительное направление. Итоговый выбор связывают с конкретными операциями, сохраняя доступ к светильнику для очистки экрана и проверки крепления при плановом обслуживании.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём подсветку токарного станка
Пришлите фотографии рабочей зоны, размеры заготовок и параметры питания. Поможем выбрать светильник и размещение с учётом суппорта, патрона и ограждений.
