Местное освещение станка для обработки маховика — 24 В
Подсветка рабочей зоны станка для обработки маховика. СОЮЗ 23-20/1-67, 20 Вт, 24 В DC установлен внутри ограждения.
Проект реализован на светильниках:
Решение на объекте
Свет внутри зоны обработки маховика

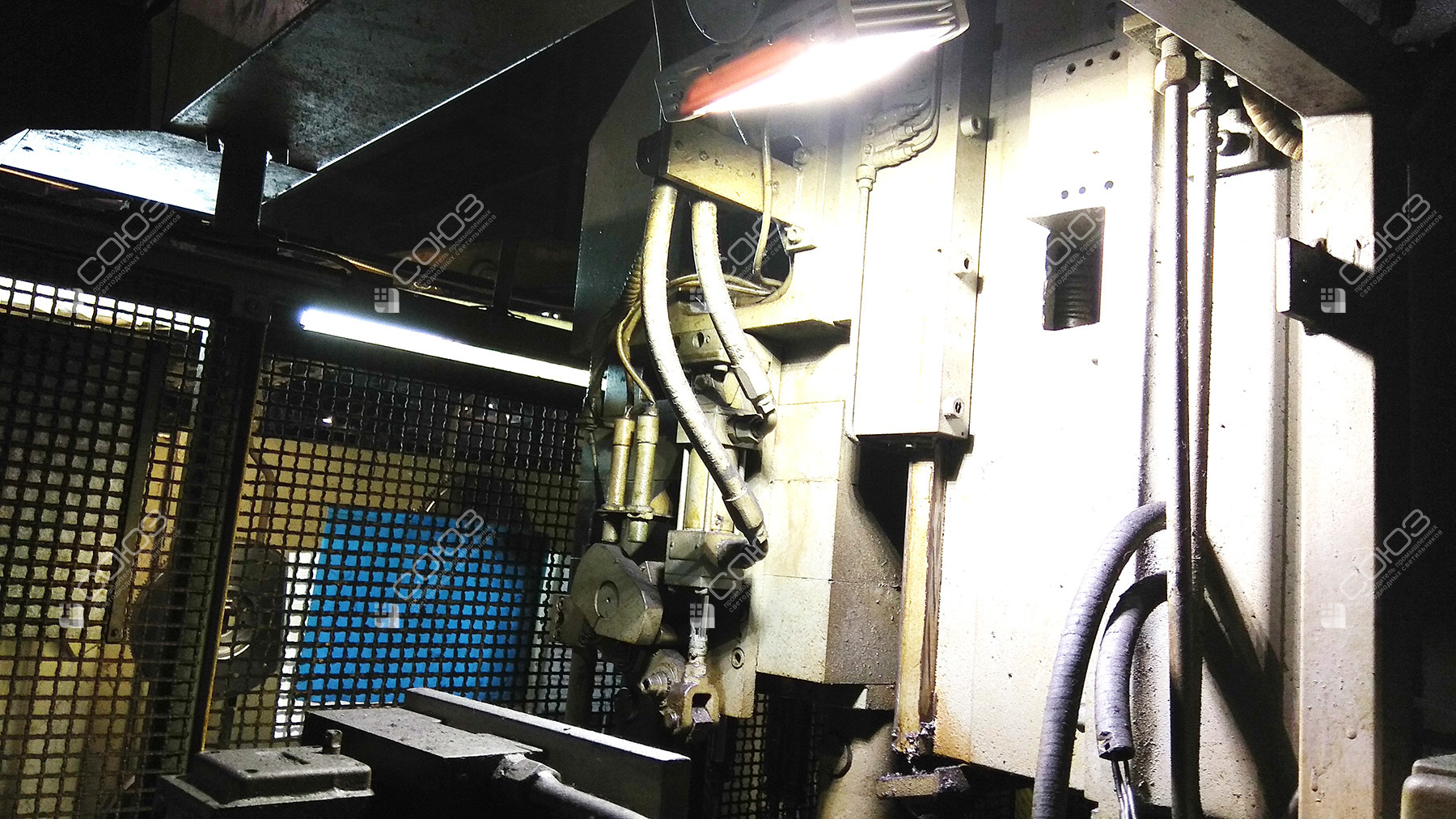

Светильник размещён в рабочей зоне станка и направлен на механизм обработки. Корпус и защитные элементы оборудования ограничивают поступление общего света из цеха. Локальная установка позволяет подвести свет ближе к детали и осветить поверхности, которые остаются в тени при наружном расположении источников.

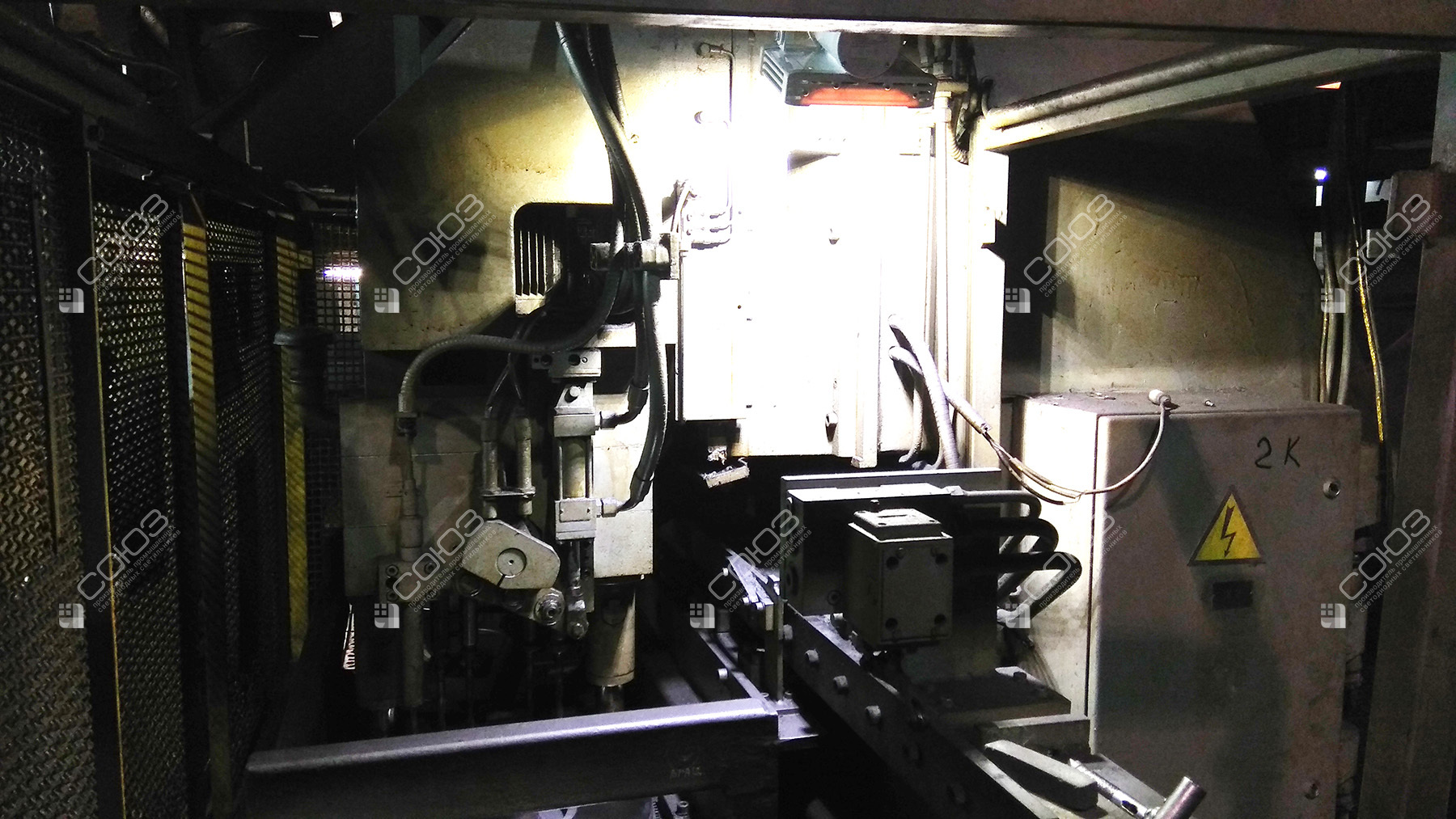

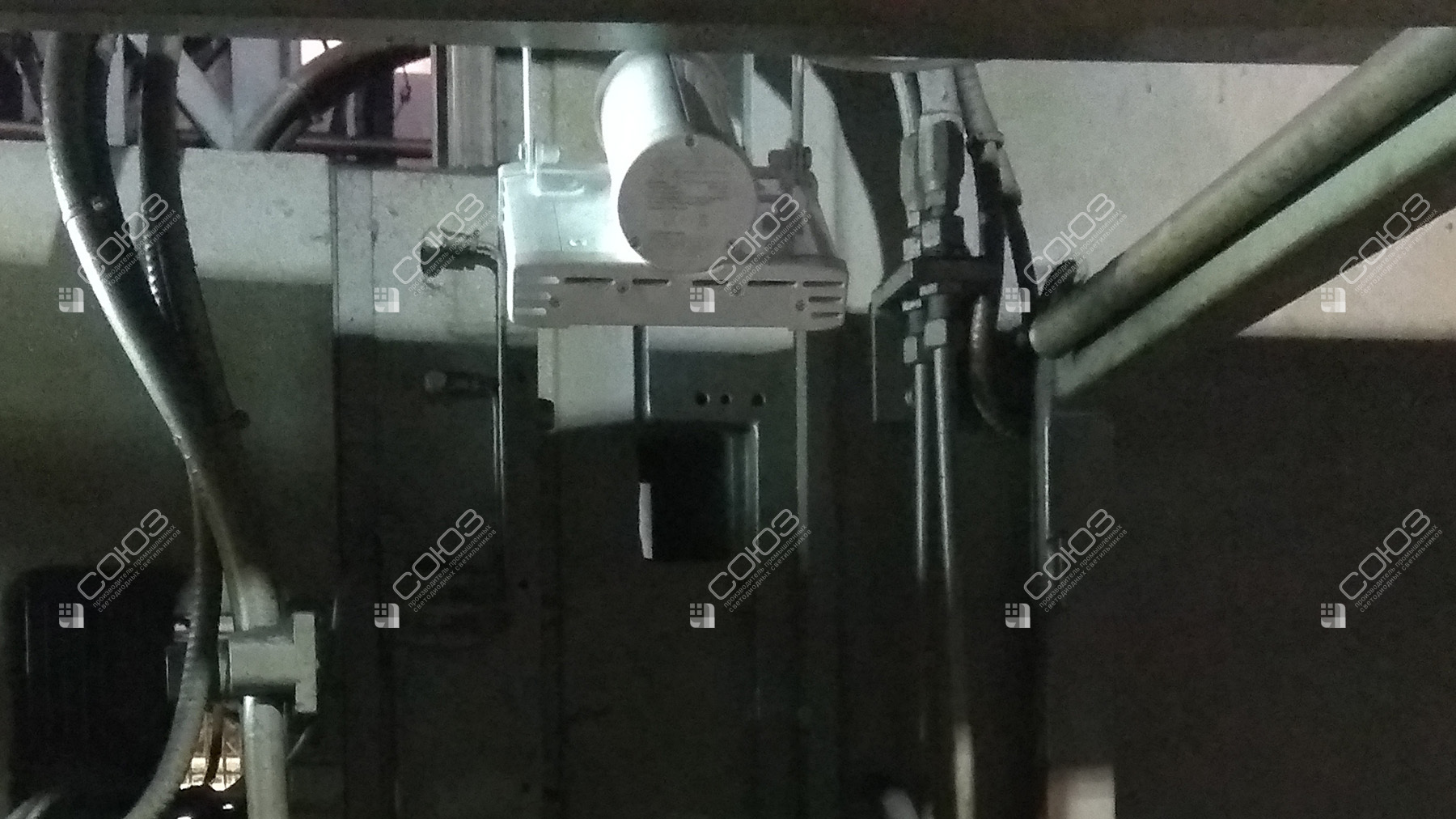

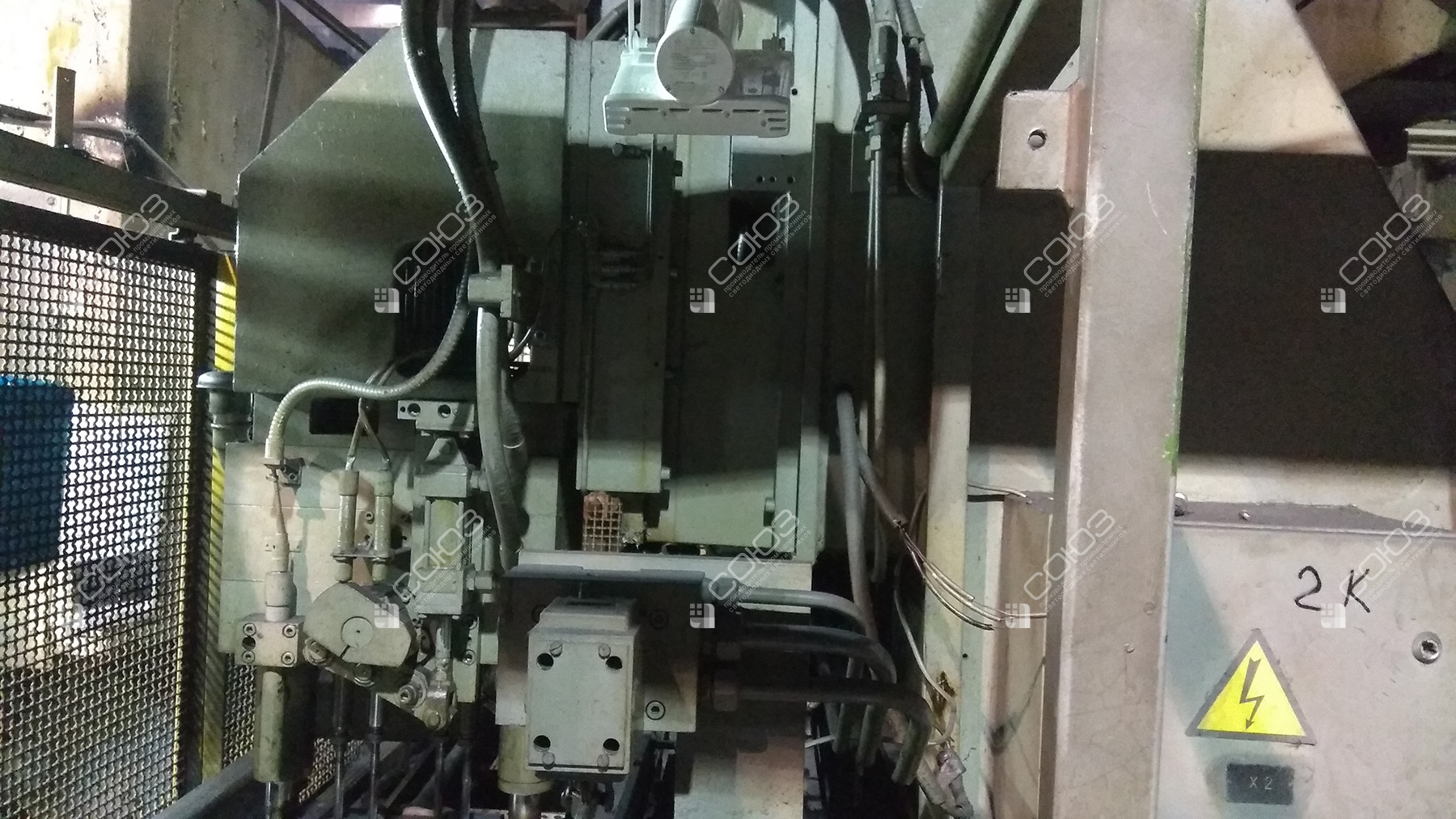

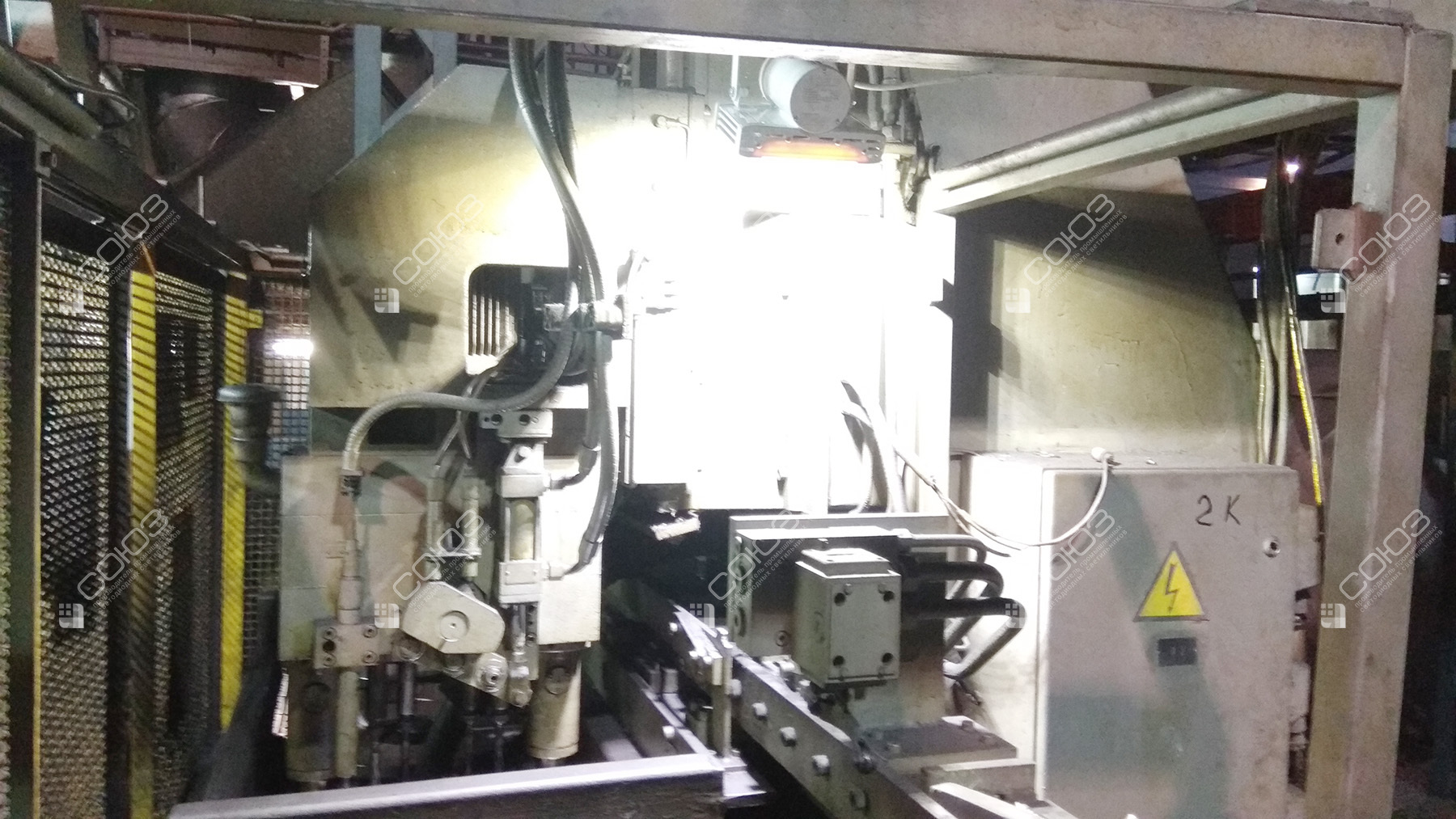

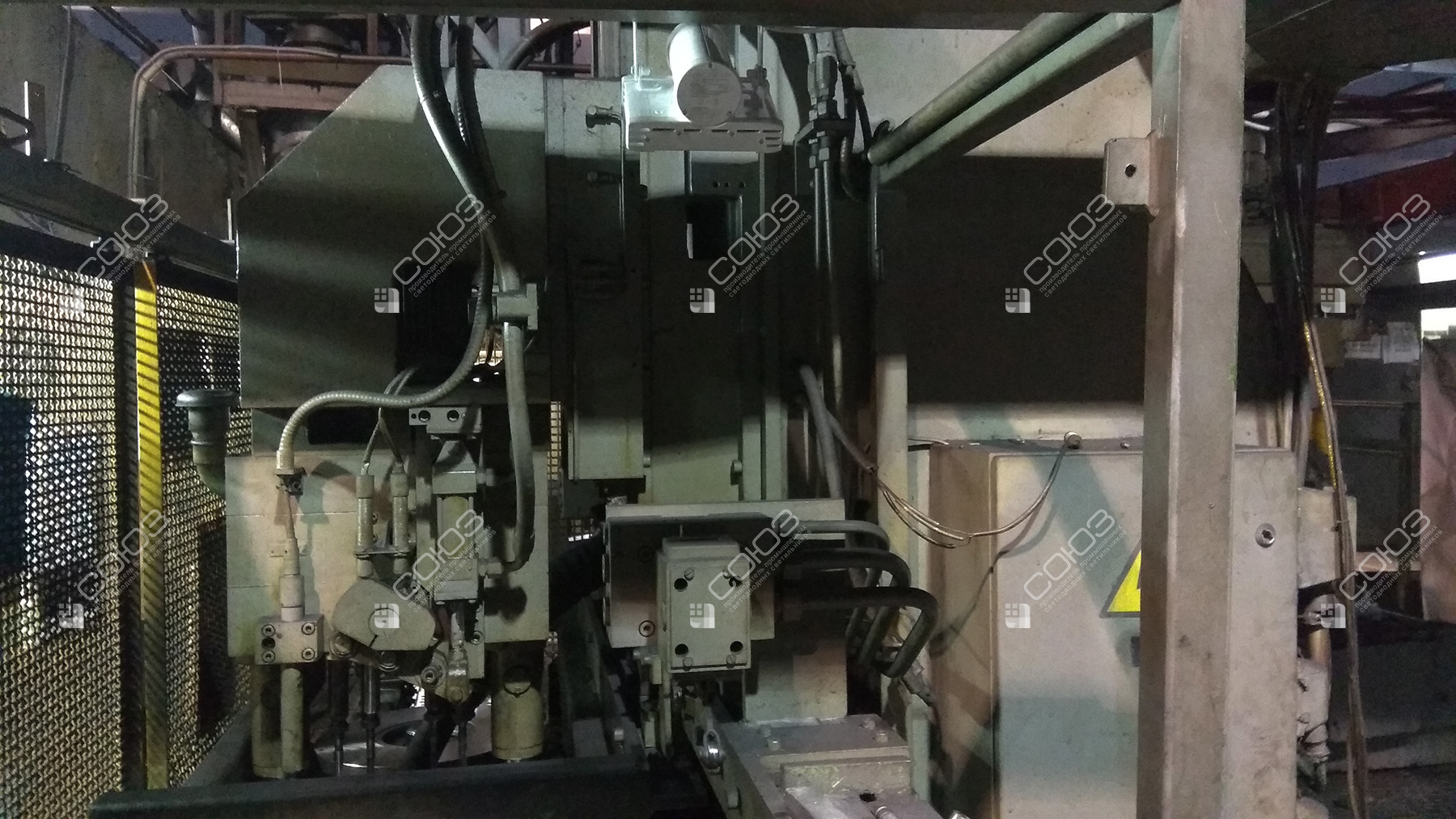

В проекте использована модель мощностью 20 Вт на 24 В постоянного тока. Фотографии заказчика показывают её положение внутри оборудования. При подобном монтаже важно сохранить обзор рабочей области, свободное перемещение механизмов и доступ к светильнику для осмотра и очистки.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Компактное размещение
Поворотная скоба закрепляется на выбранной неподвижной конструкции. Положение корпуса согласуют с перемещением детали и инструмента во всём рабочем диапазоне станка.
Свет 120°
Широкое распределение подходит для локальной зоны с небольшого расстояния. Направление выбирают так, чтобы яркое отражение от металлической детали не мешало наблюдению.
Питание и полярность
Исполнение рассчитано на 18–32 В DC, номинально 24 В. Подключение выполняют с соблюдением полярности; параметры цепи освещения сверяют с документацией оборудования.
Подбор подсветки для закрытой рабочей зоны
Укажите размеры доступного пространства и расстояние до обрабатываемой детали. Полезны фотографии станка с обычной оснасткой: крупный инструмент или заготовка могут перекрывать первоначально выбранное направление. Также важны условия очистки, расположение технологических жидкостей и защищённость соединений. IP67 описывает защиту корпуса от пыли и воды, а совместимость с конкретной средой оценивают отдельно.
