Местное освещение обрабатывающего центра V650E — 24 В

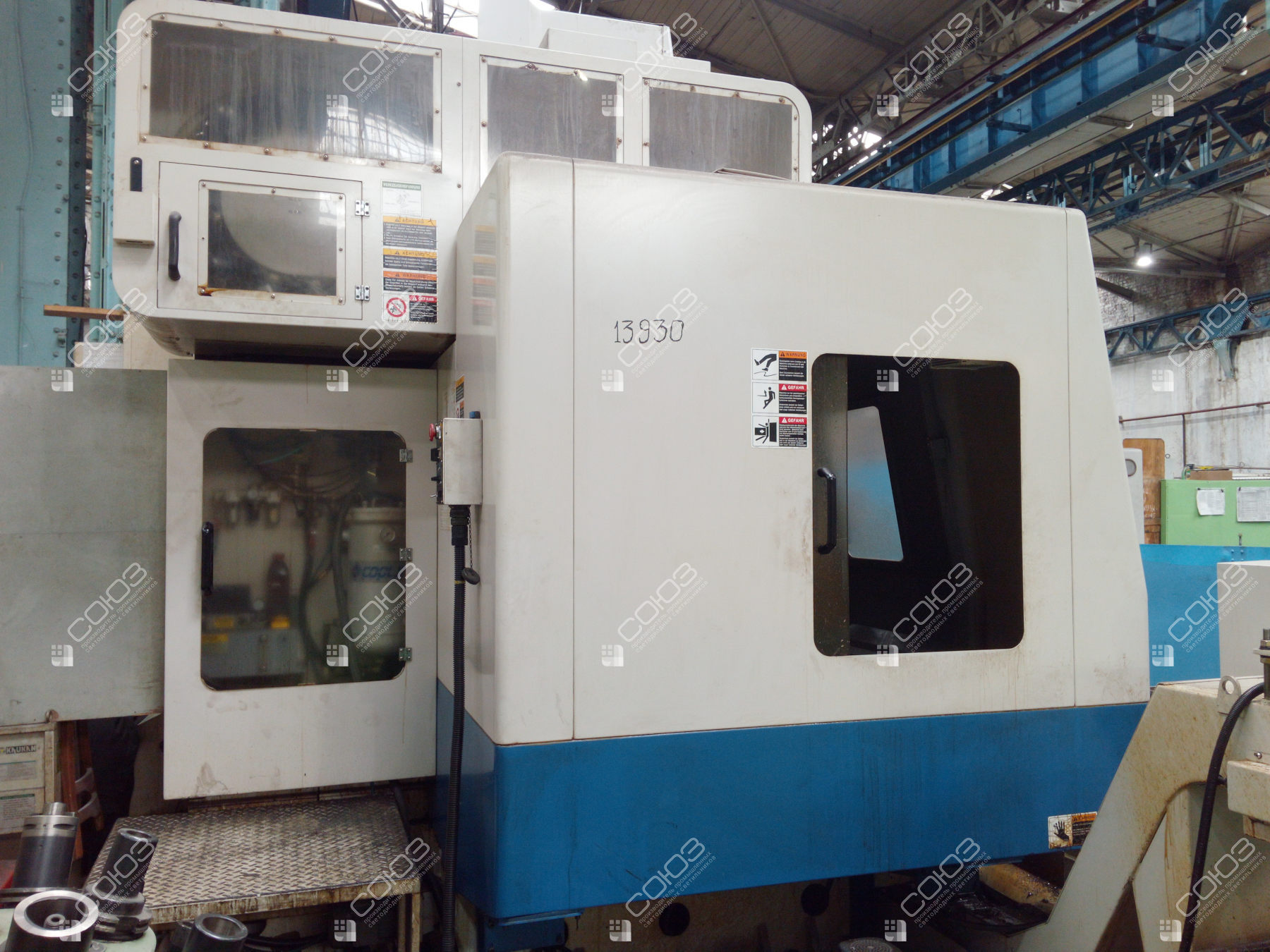

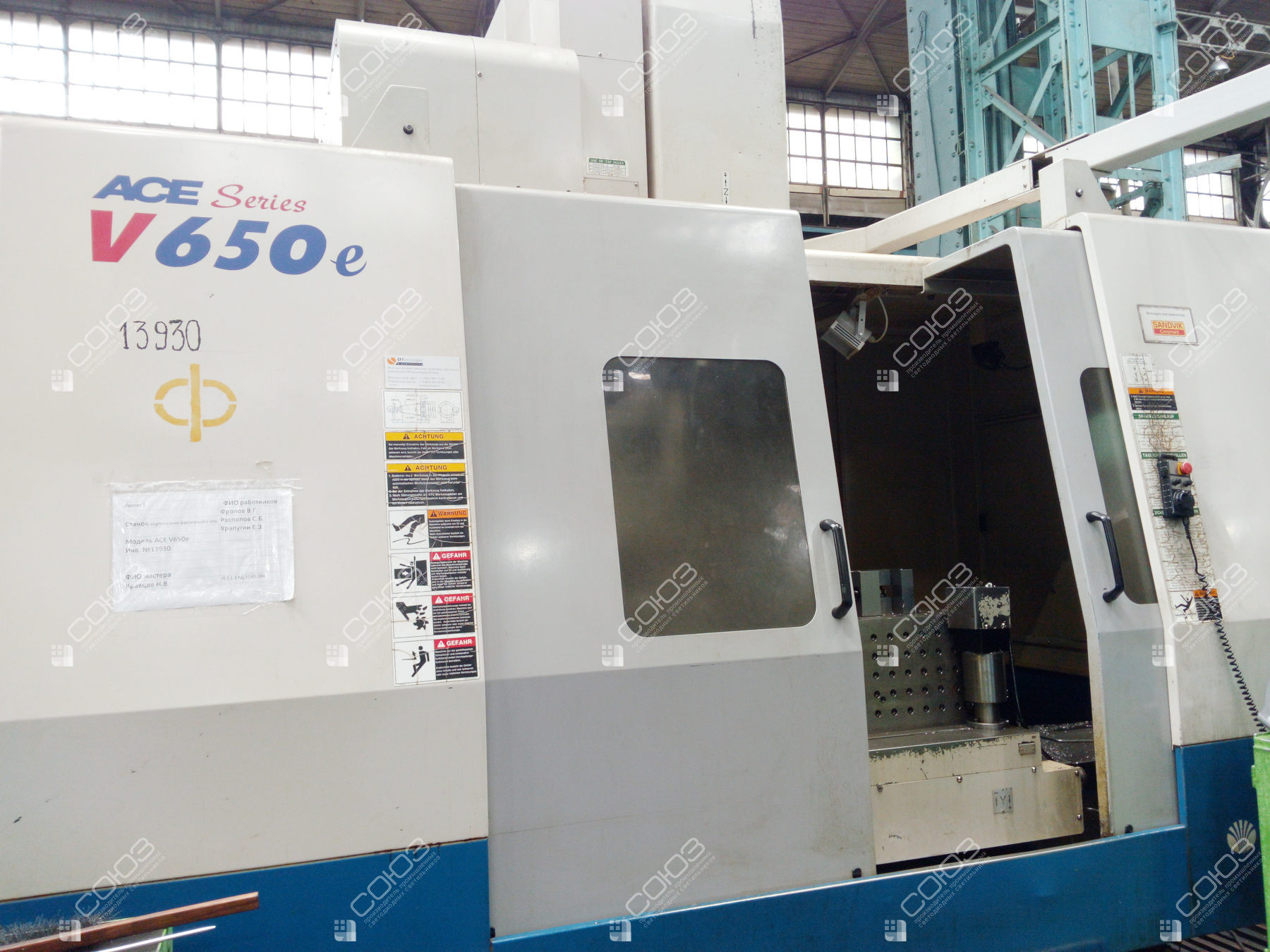

Обрабатывающий центр V650E: светильник СОЮЗ 23-20/1-67 на 24 В DC освещает стол, тиски и зону установки детали.
Проект реализован на светильниках:
Решение на объекте

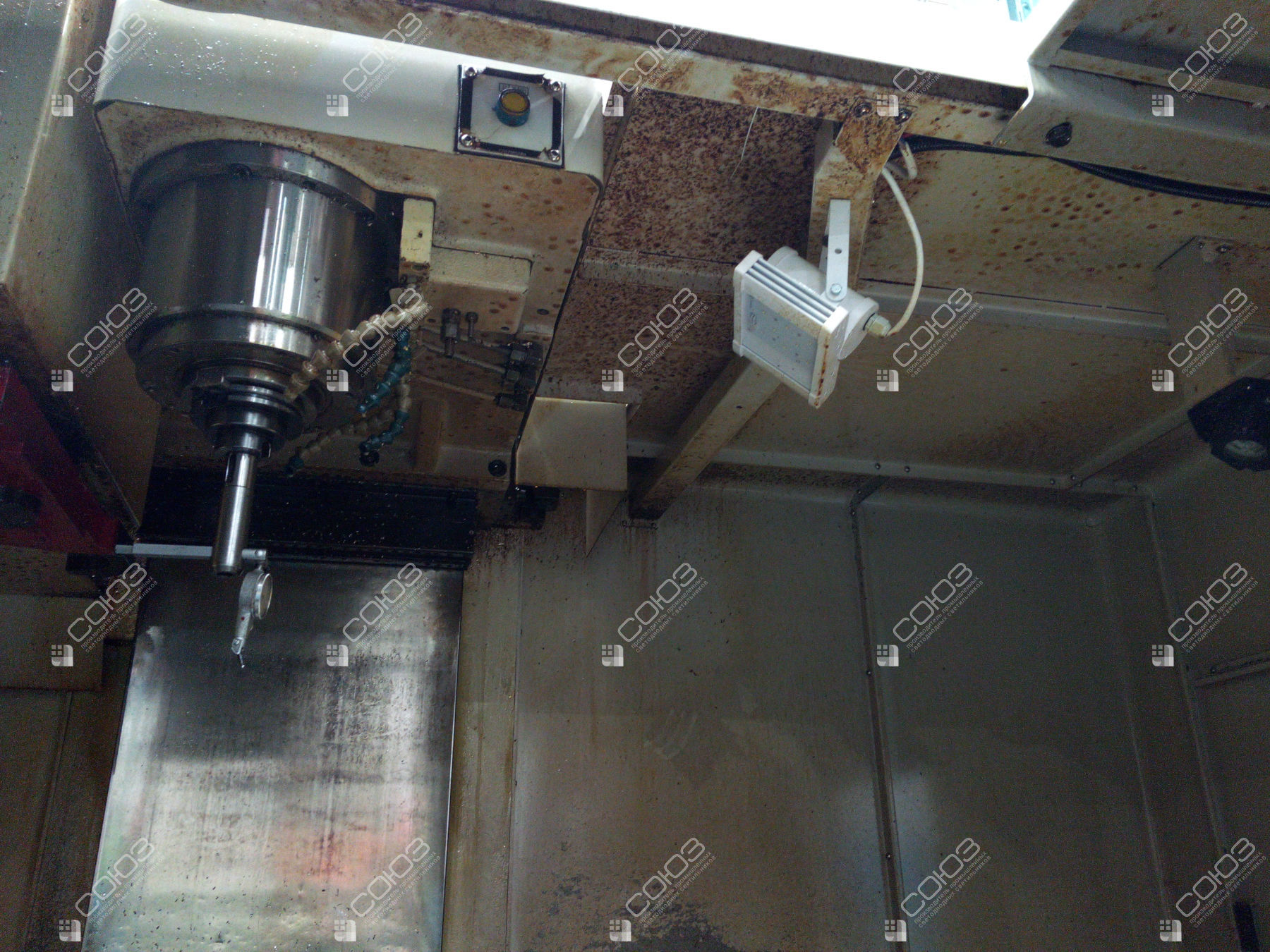

Подсветка рядом со шпинделем обрабатывающего центра

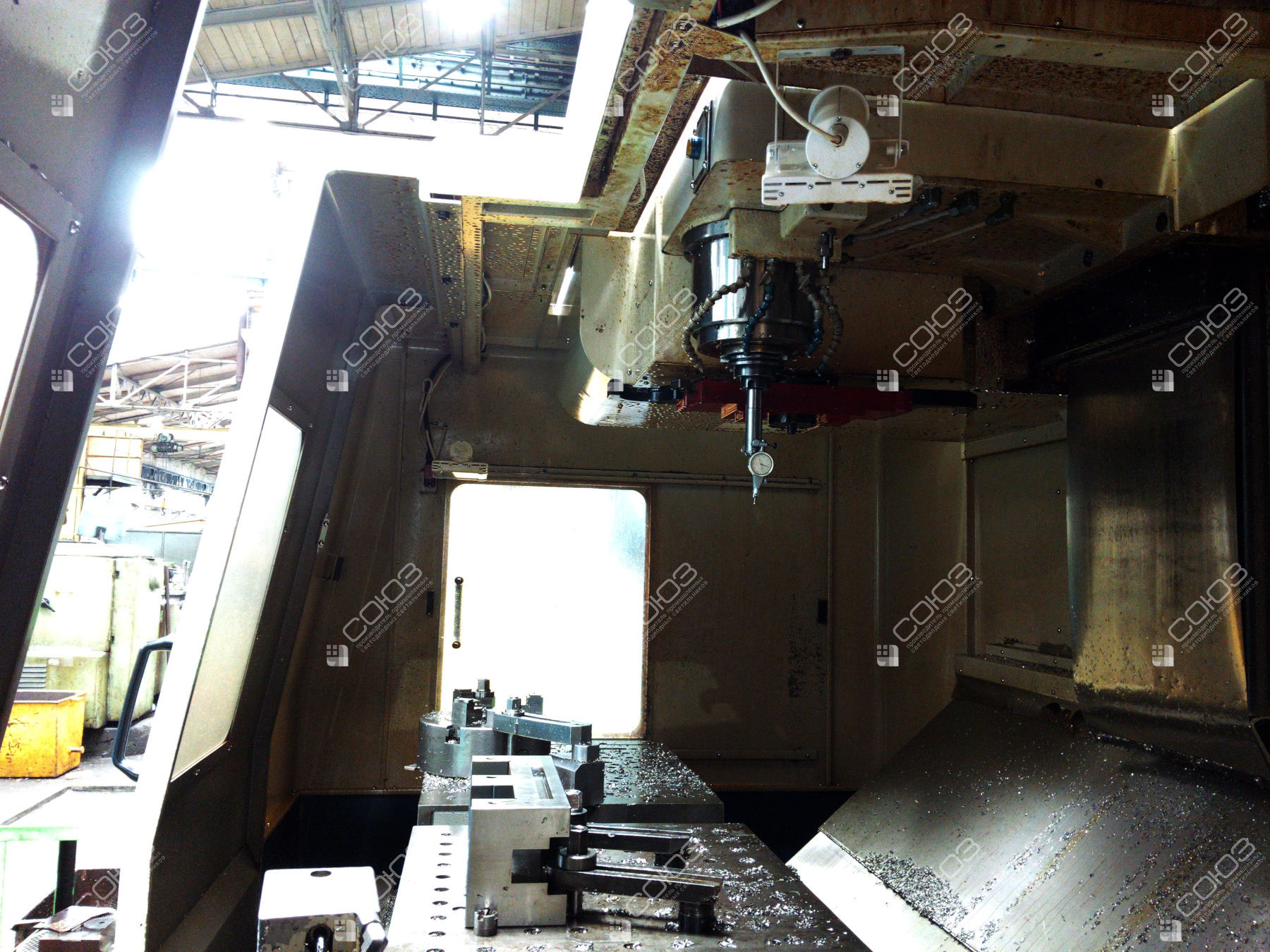

Внутри рабочей камеры V650E установлен низковольтный светильник на поворотной скобе. Он направлен на стол и место установки детали. Корпус станка, двери и узлы оборудования ограничивают внешнее освещение, поэтому источник расположен непосредственно в зоне, где нужен обзор при наладке и контроле.

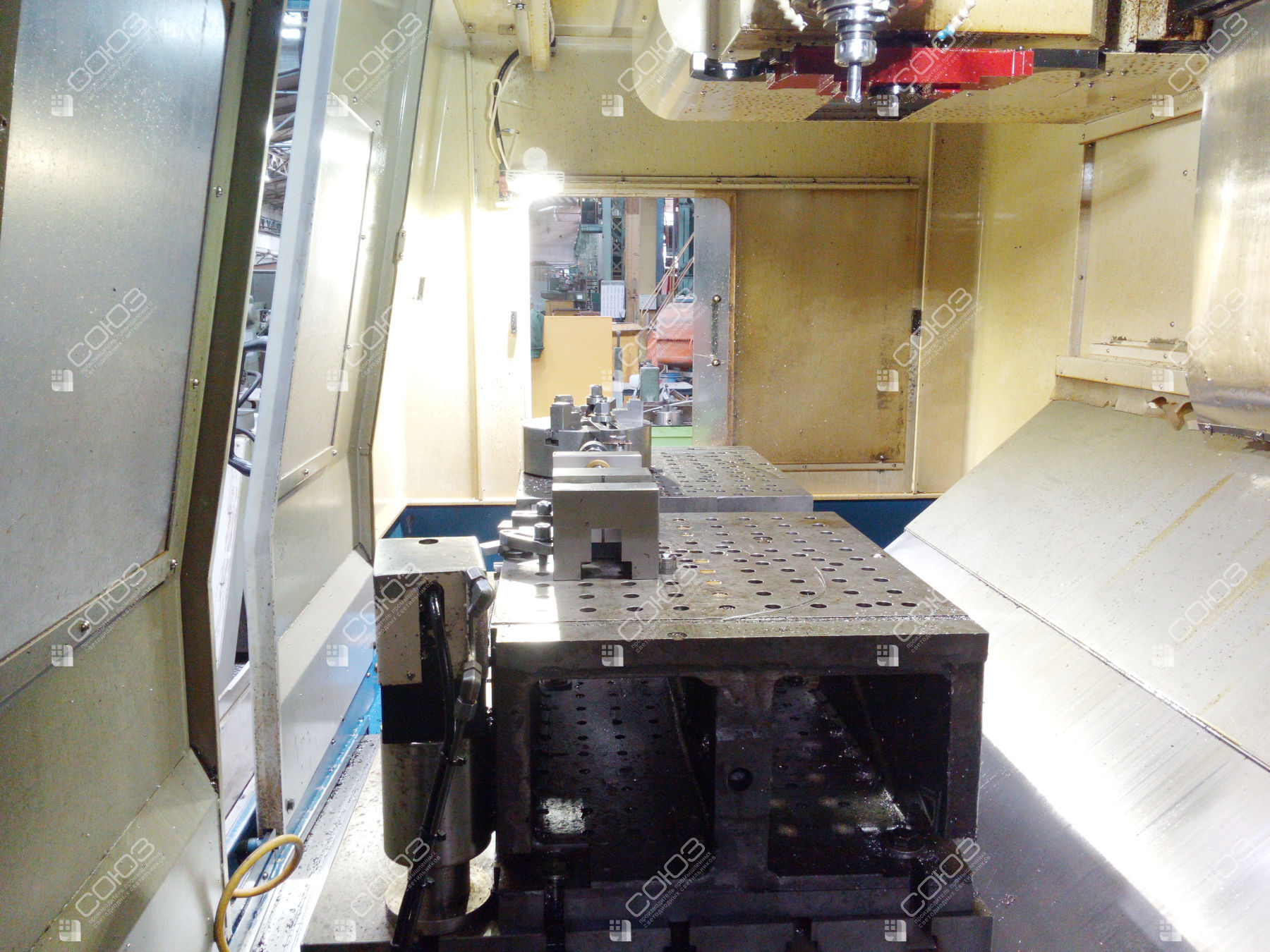

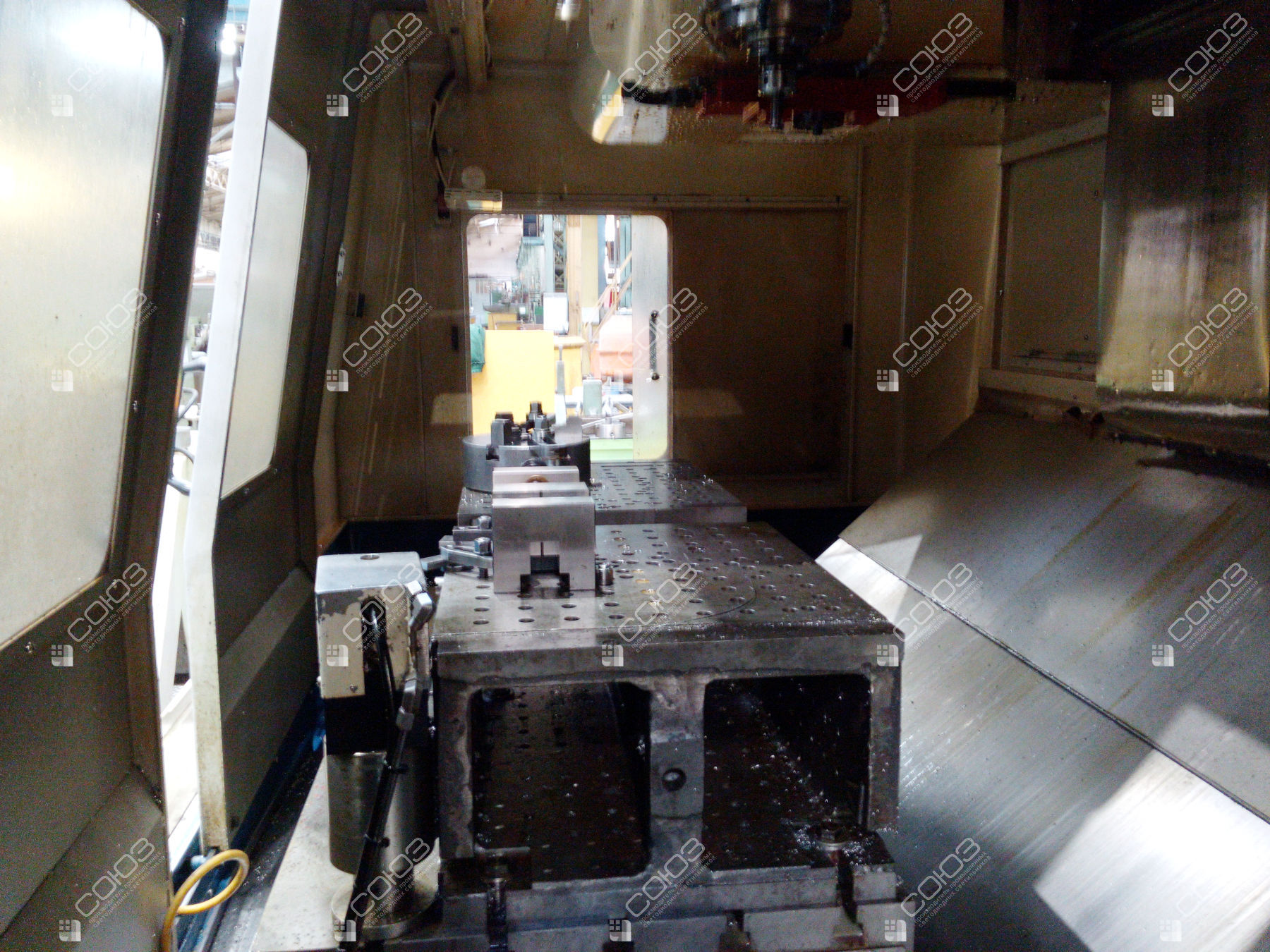

Фотографии показывают прибор относительно шпинделя, тисков и внутренних поверхностей. Такое расположение позволяет обсуждать подбор не абстрактно по мощности, а по геометрии конкретного центра: расстоянию до детали, свободному месту и положению элементов, способных перекрыть свет.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Свет на столе

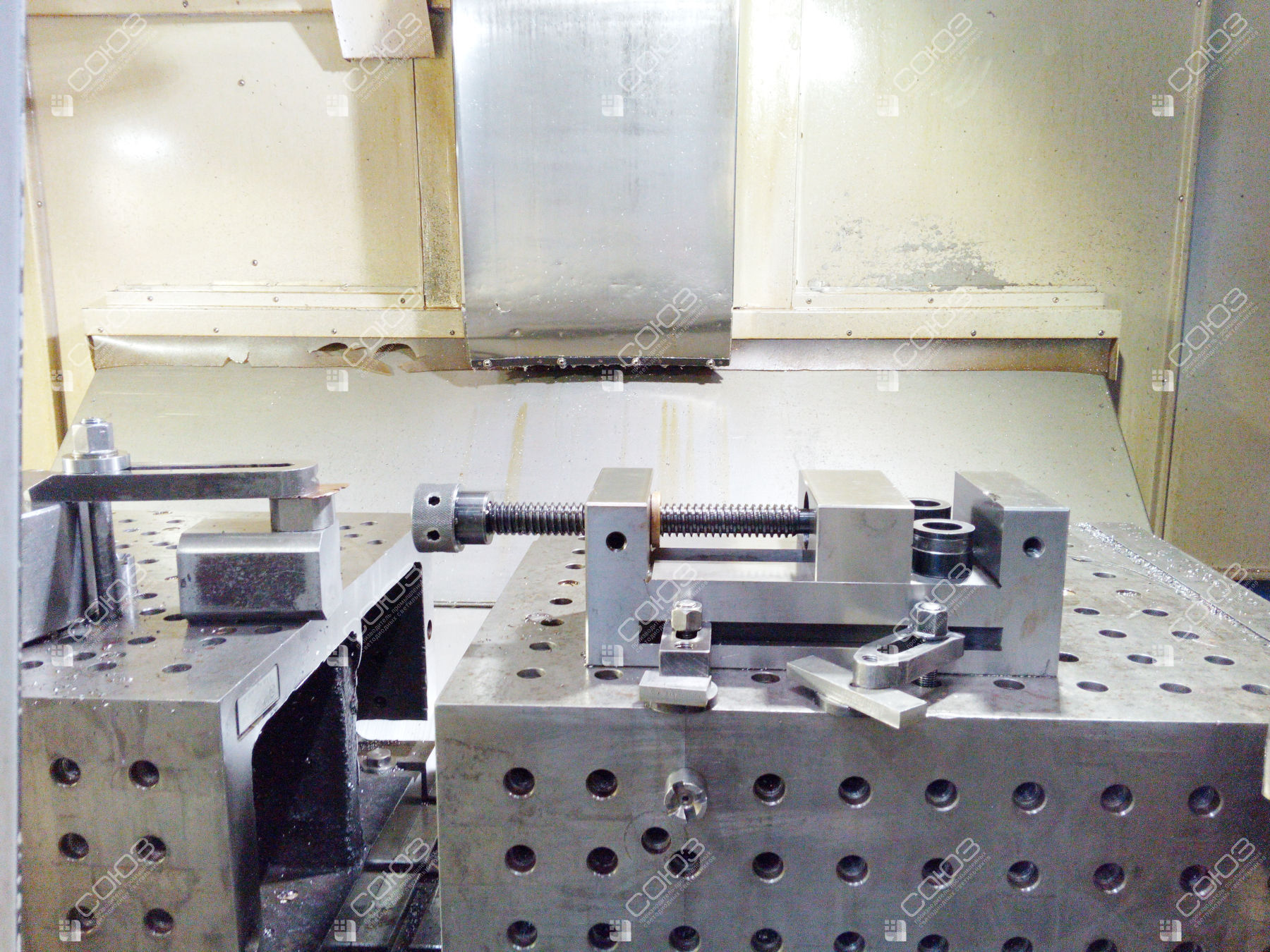

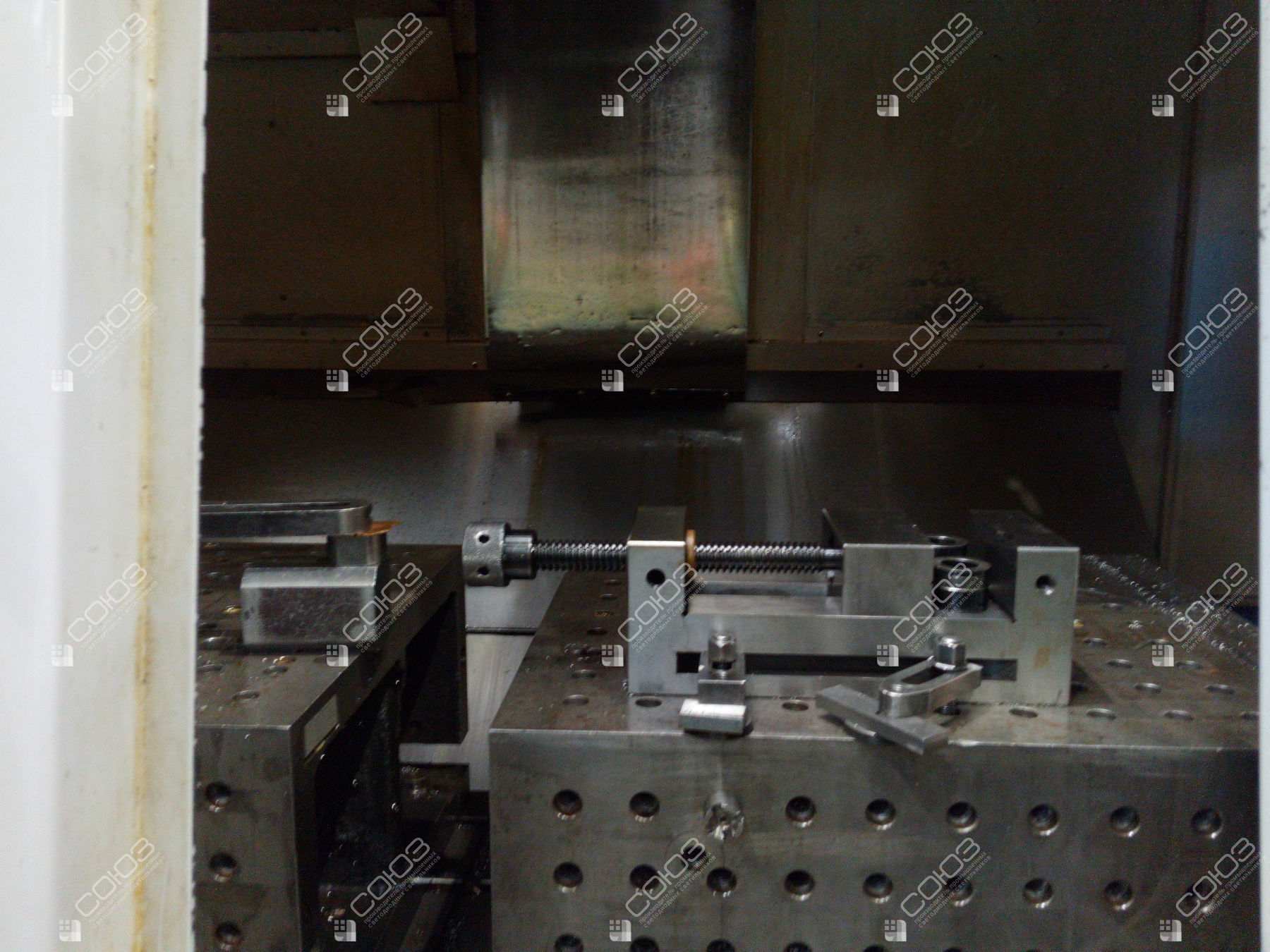

Широкая оптика 120° охватывает локальную рабочую область. При наведении учитывают положение тисков и установленной детали, а также тени от шпиндельного узла.
Монтаж на скобе
Точку крепления выбирают на неподвижной части конструкции. Проверяют габариты во всём диапазоне перемещения механизмов и возможность очистки защитного экрана.
Цепь питания
Модель работает от 24 В DC, диапазон 18–32 В. Полярность подключения обязательна: красный провод «+», чёрный «−»; защиты от переполюсовки нет.
Что уточнить для другого обрабатывающего центра
Даже у близких по размеру станков различаются двери, расположение шпинделя и маршруты движения узлов. Для подбора нужны модель оборудования, размеры камеры и фотографии с установленной оснасткой. Отдельно оценивают блики при наблюдении через смотровое окно и воздействие технологической среды на корпус, экран и кабельные соединения.
Начните с станочного освещения и моделей на 24 В. Сравните подсветку станка для обработки маховика и консольный свет внутри рабочей камеры. Для открытых рабочих мест есть светильники на магнитном держателе. Разные варианты монтажа помогают выбрать решение, которое помещается в оборудовании и направляет свет именно на нужную поверхность.
