Внутреннее освещение камеры обрабатывающего центра — 24 В
Внутреннее освещение камеры обрабатывающего центра. Консольный СОЮЗ 22-40/1-67, 40 Вт, 24 В DC направлен на рабочий стол и шпиндельную зону.
Проект реализован на светильниках:
Решение на объекте

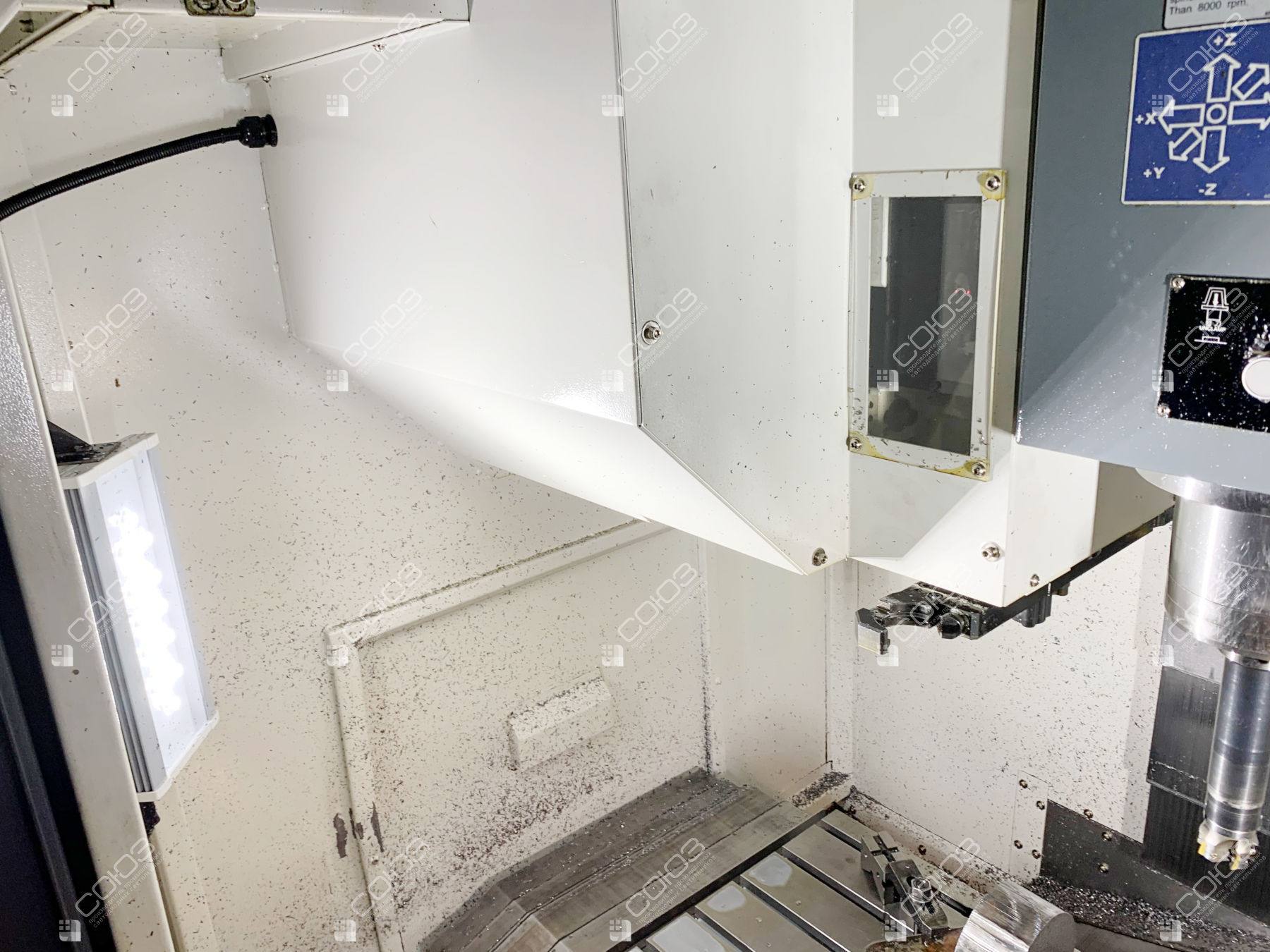

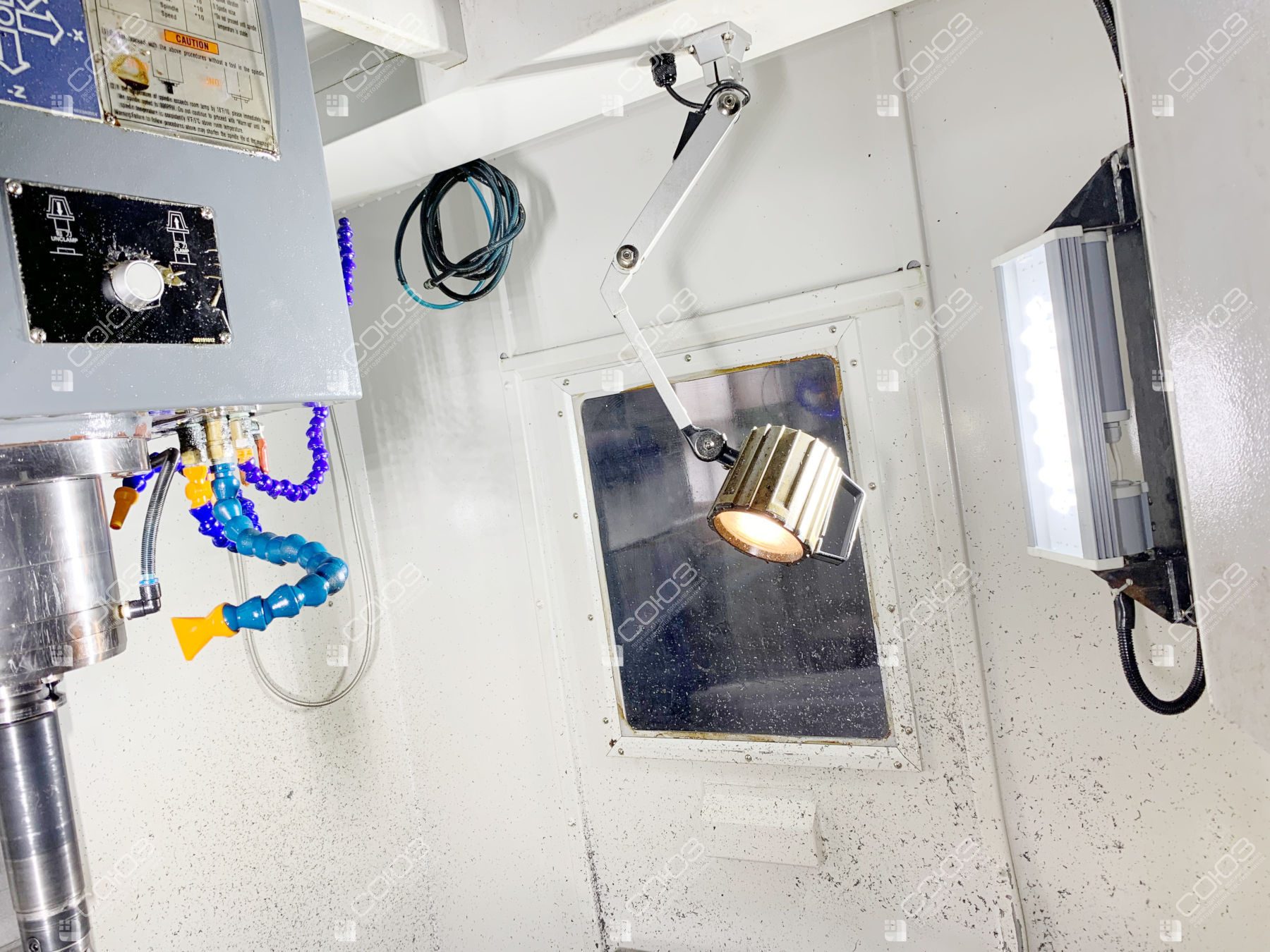

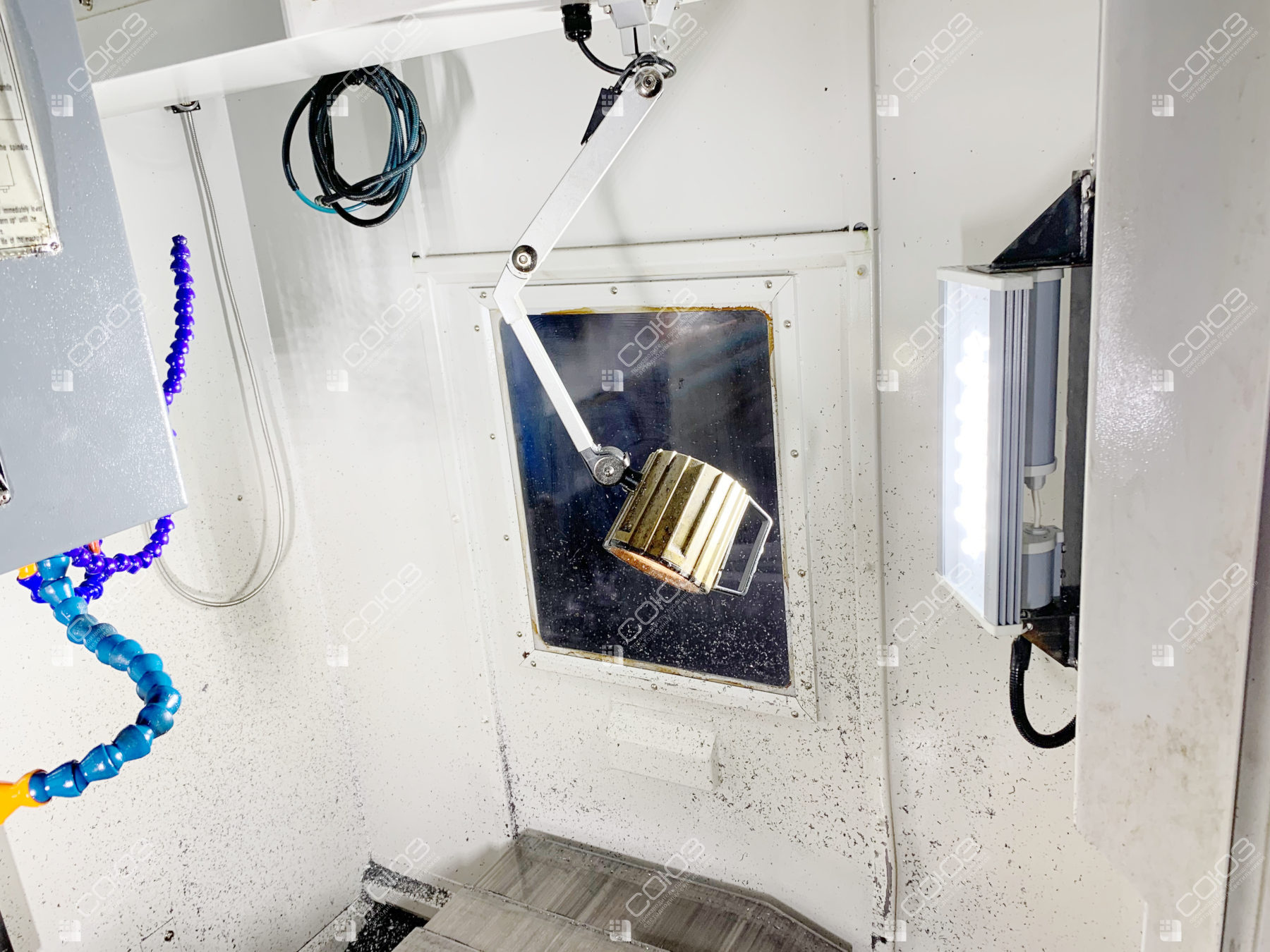

Консольный светильник внутри рабочей камеры

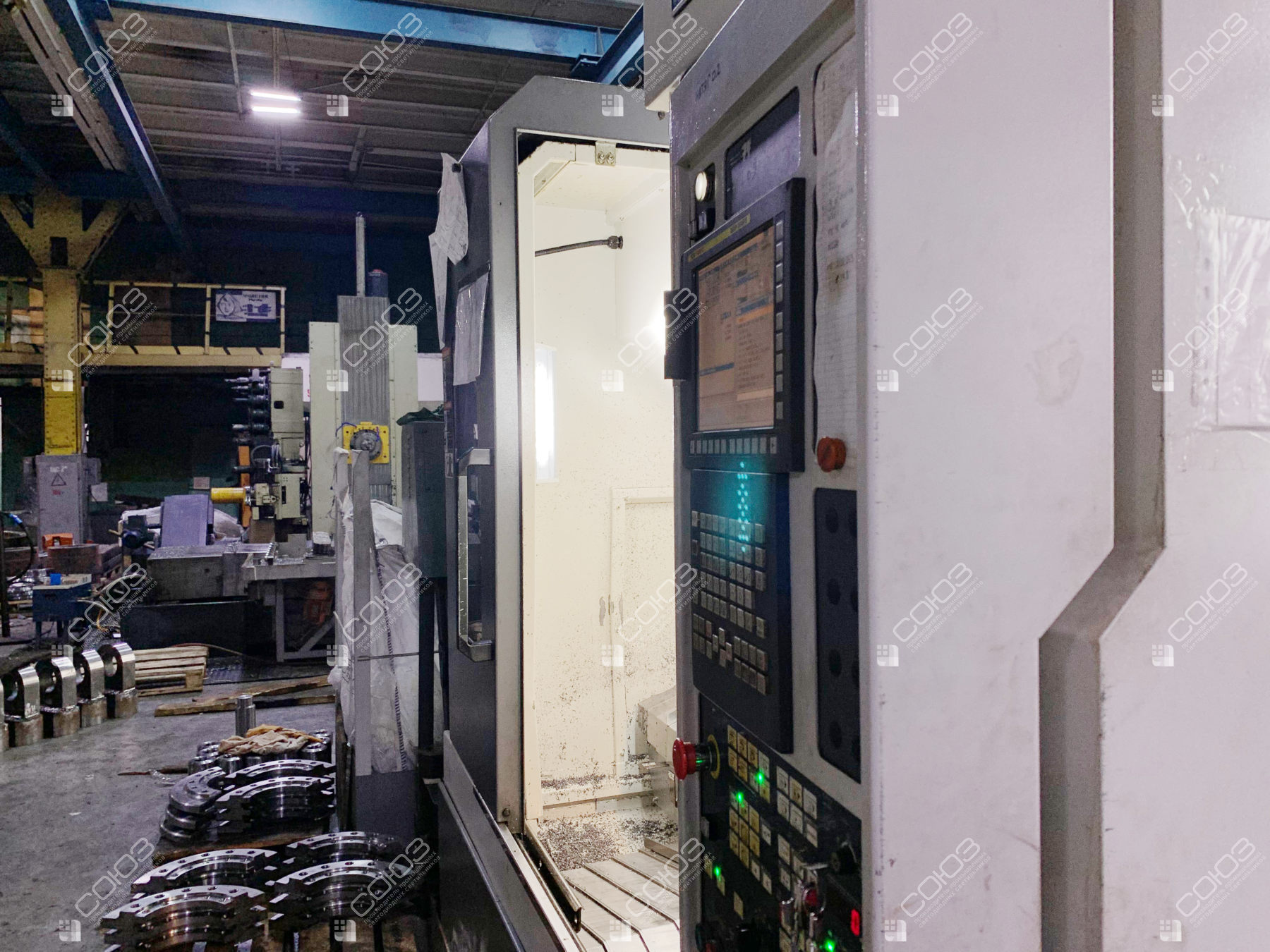

В этом проекте для внутреннего света обрабатывающего центра применена консольная модель СОЮЗ 22-40/1-67 на 24 В. Свет направлен на стол, зону инструмента и внутренние поверхности. Пять фотографий заказчика показывают прибор и его расположение относительно элементов рабочей камеры.

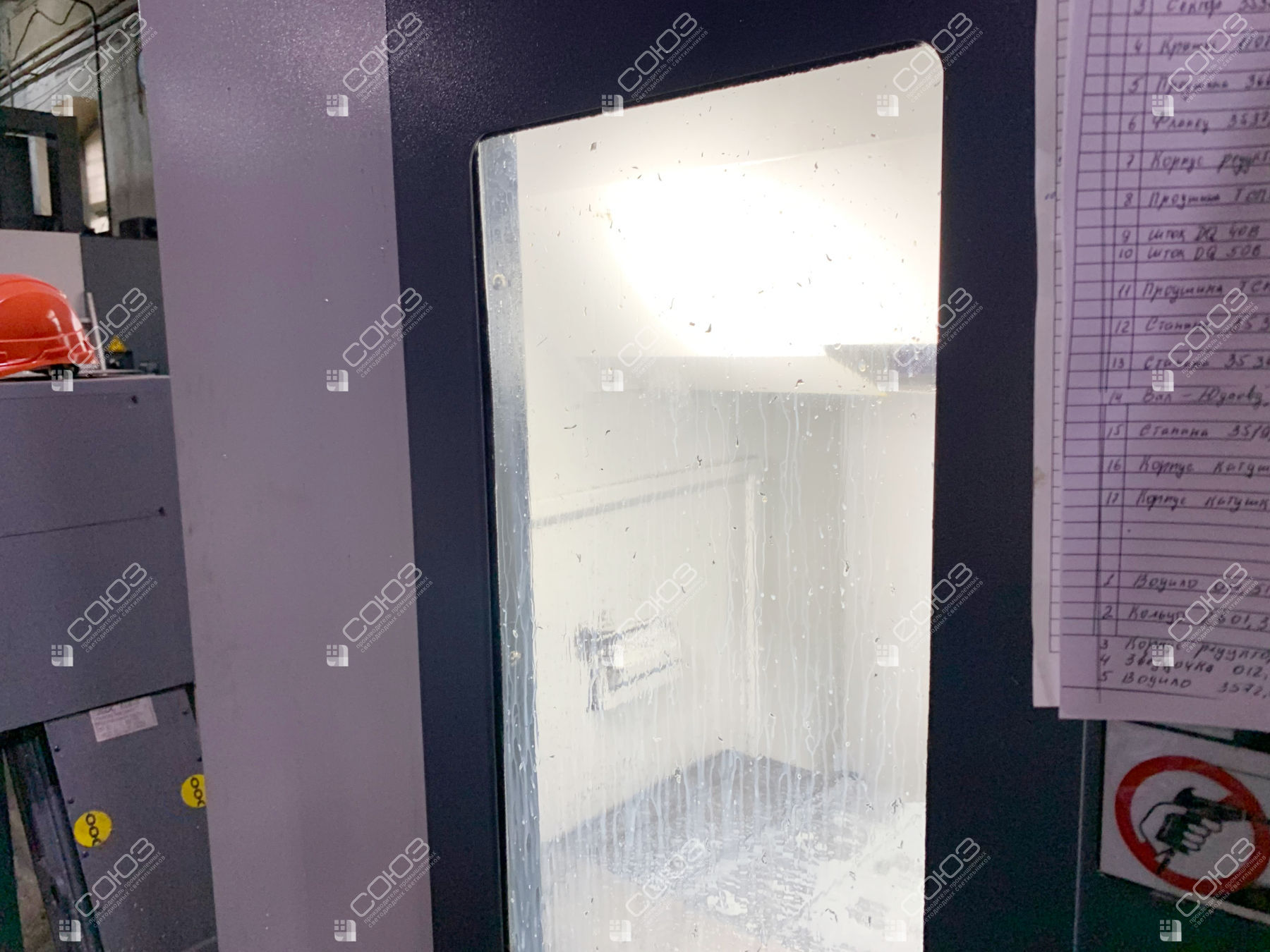

Закрытый корпус ограничивает поступление общего света цеха. Внутренний источник помогает организовать обзор деталей и механизмов с предусмотренной позиции наблюдения. Консольное исполнение отличается от моделей на скобе способом посадки: для него требуется подходящая трубчатая опора, а не плоская монтажная площадка.
Оборудование проекта
СОЮЗ 22-40/1-67 (24В)
Низковольтная консольная модель устанавливается на трубу диаметром 45–60 мм. Рабочее питание — 18–32 В постоянного тока, номинальное — 24 В DC. Алюминиевый корпус с оптическим поликарбонатом, защита IP67.
Особенности решения
Посадка на трубу
Диаметр консоли — 45–60 мм. Перед подбором проверяют доступное место, размеры опоры и возможность надёжной фиксации корпуса внутри оборудования.
Поток 6 099 лм
Модель мощностью 40 Вт имеет угол 120°. Для компактной камеры важен подбор направления: большой поток должен освещать рабочую область без мешающих отражений.
Питание 24 В DC
Диапазон 18–32 В постоянного тока. Полярность подключения необходимо соблюдать; её перепутывание не компенсируется защитой. Источник питания проверяют по требуемой нагрузке.
Как выбрать между консолью и поворотной скобой
Выбор начинается с механики: где можно разместить опору, какие элементы перемещаются рядом и как обслуживать прибор. Затем оценивают расстояние до стола, затенение оснасткой и видимость через окно. Условия работы со стружкой и технологическими жидкостями согласуют по конкретной среде; IP67 не описывает химическую стойкость ко всем составам.
В линейке светильников на 24 В есть разные мощности и крепления. Примеры поворотной скобы представлены в проекте V650E и станке для обработки маховика. Общие варианты выбора собраны на странице станочного освещения, а для всего помещения — в разделе светильников для цехов. Такой подход помогает согласовать внутренний и общий свет.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём освещение рабочей камеры
Пришлите размеры камеры, фотографии крепления и параметры сети 24 В. Подберём мощность, оптику и исполнение светильника.
