Освещение рабочей зоны станка VMC-2000Q светильником 24 В
В рабочей камере VMC-2000Q установлен СОЮЗ 23-20/1-67 на 24 В DC. Светильник под потолком камеры освещает стол и зону обработки; размещение показано на семи фотографиях.
Проект реализован на светильниках:
Решение на объекте
Свет внутри закрытой камеры VMC-2000Q
Корпус обрабатывающего центра отделяет рабочий стол от общего света цеха. Даже при хорошем освещении помещения деталь, оснастка и пространство около шпинделя могут оказаться в тени. В данном проекте компактный светильник установлен в верхней части камеры и направлен непосредственно на рабочую зону станка.

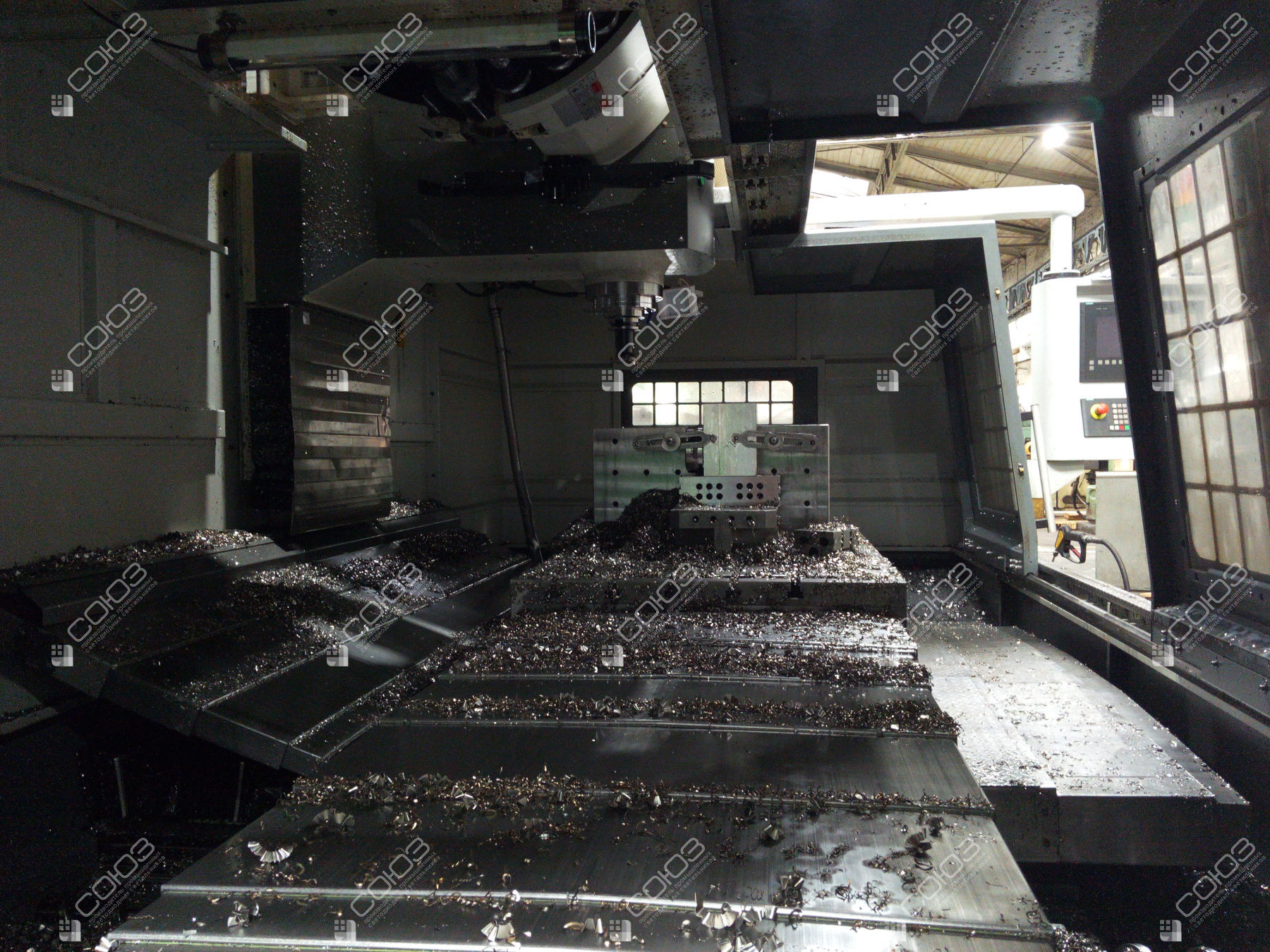

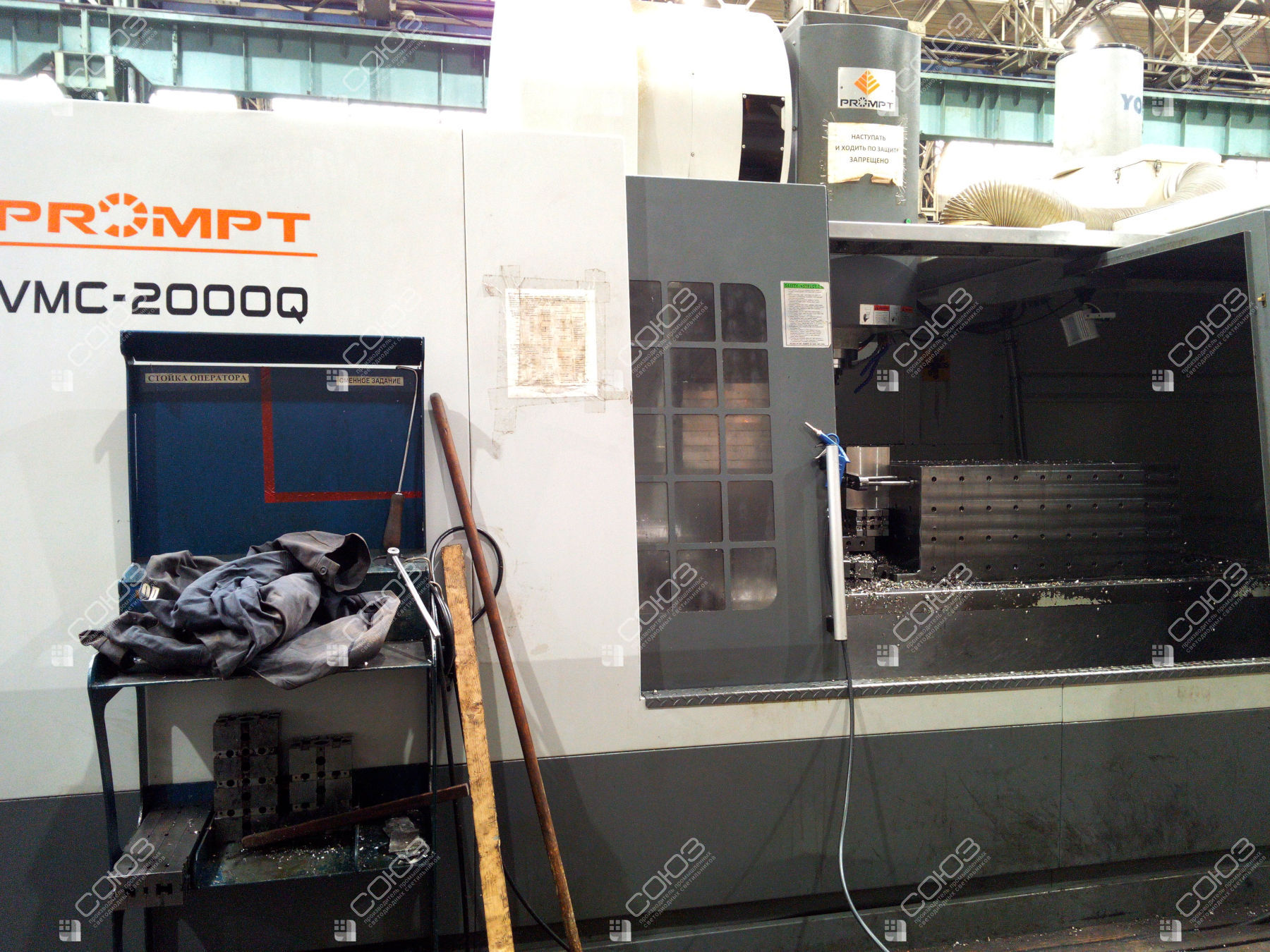

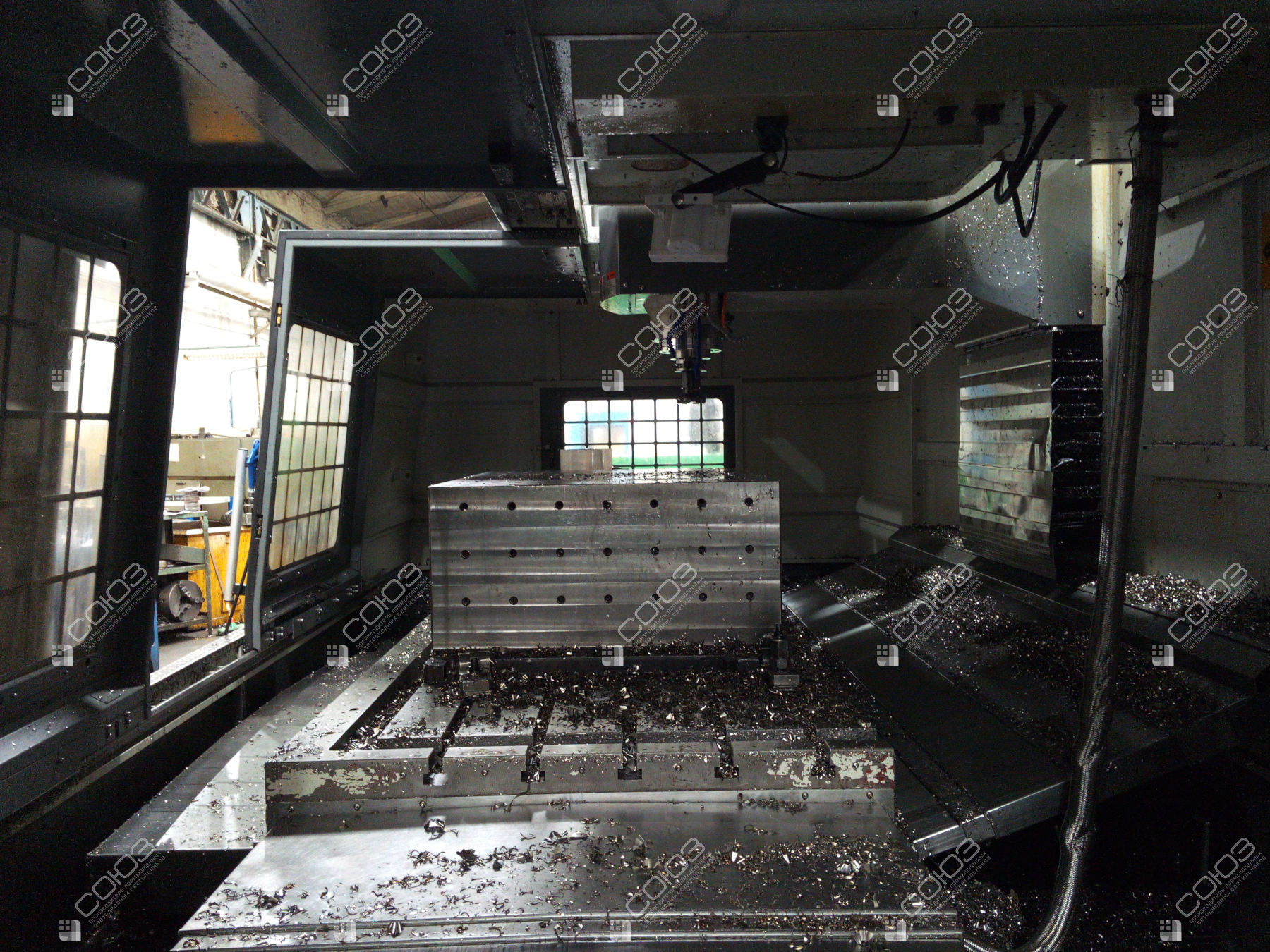

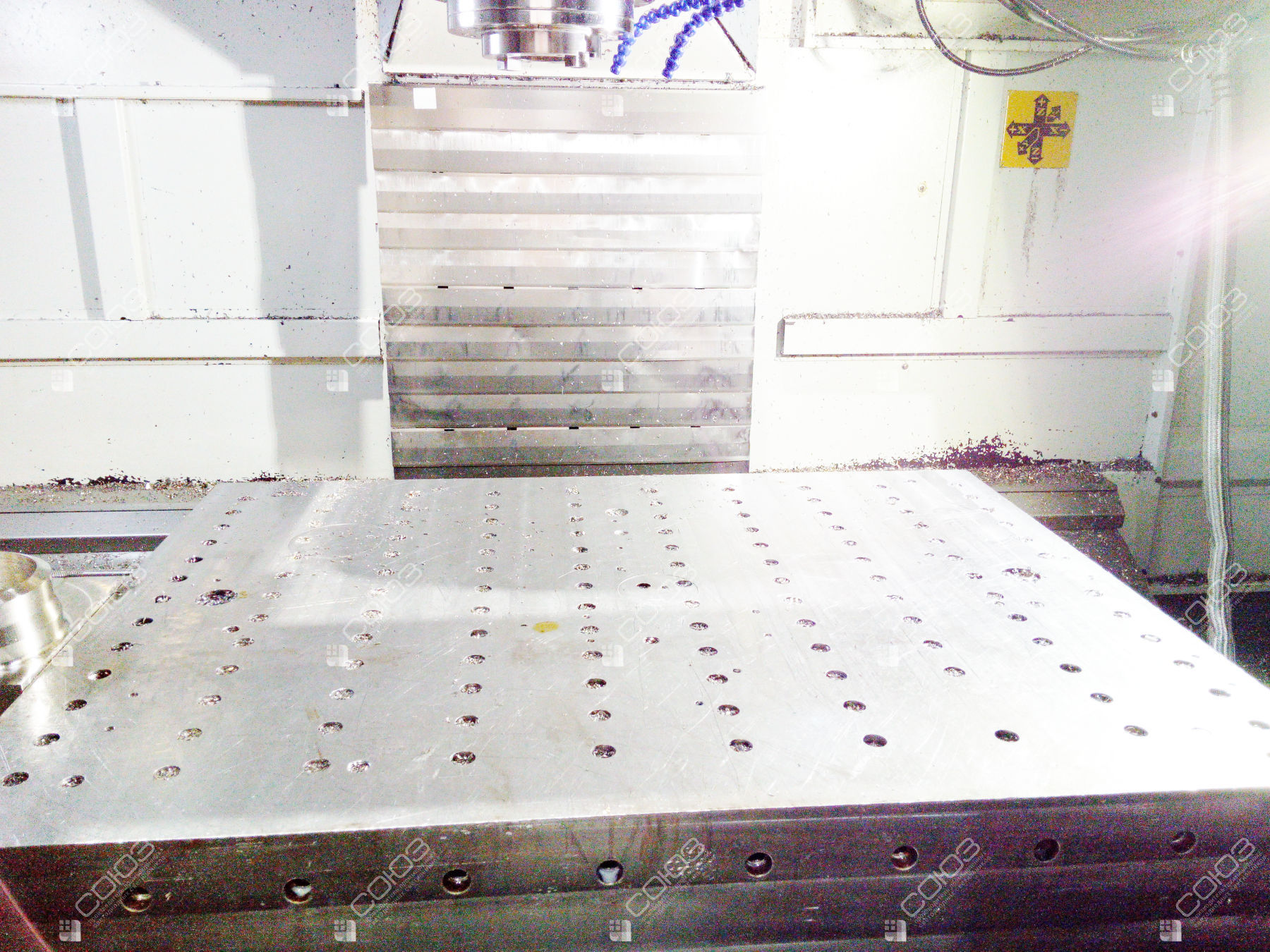

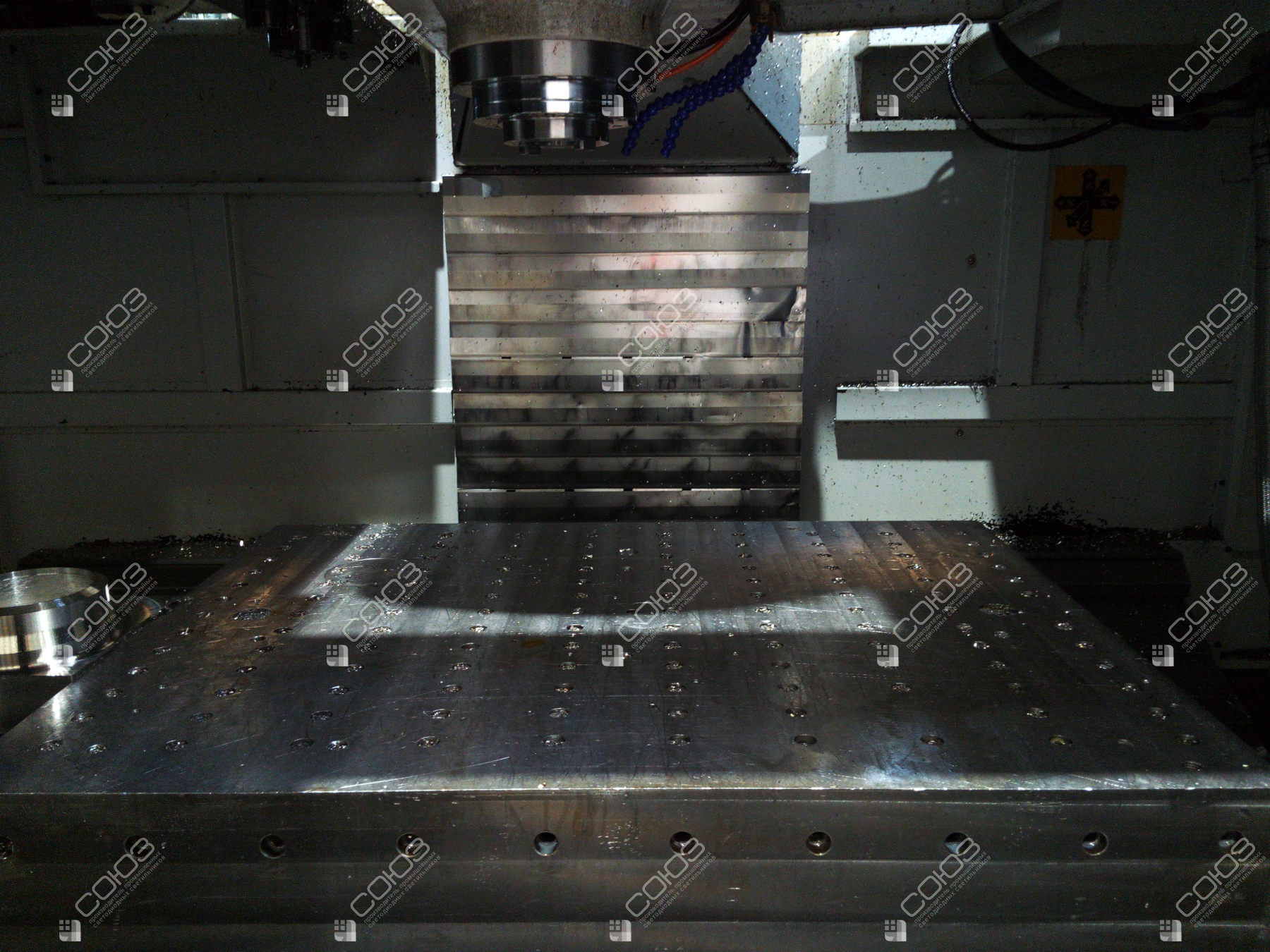

Фотографии позволяют сопоставить внешний вид VMC-2000Q с внутренним размещением источника. Это полезно для оценки доступного пространства: светильник должен помогать при установке детали, осмотре и обслуживании, сохраняя свободными траектории перемещения оборудования. Широкое светораспределение охватывает стол и окружающие его поверхности, а не только небольшую точку под прибором.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Установка в камере

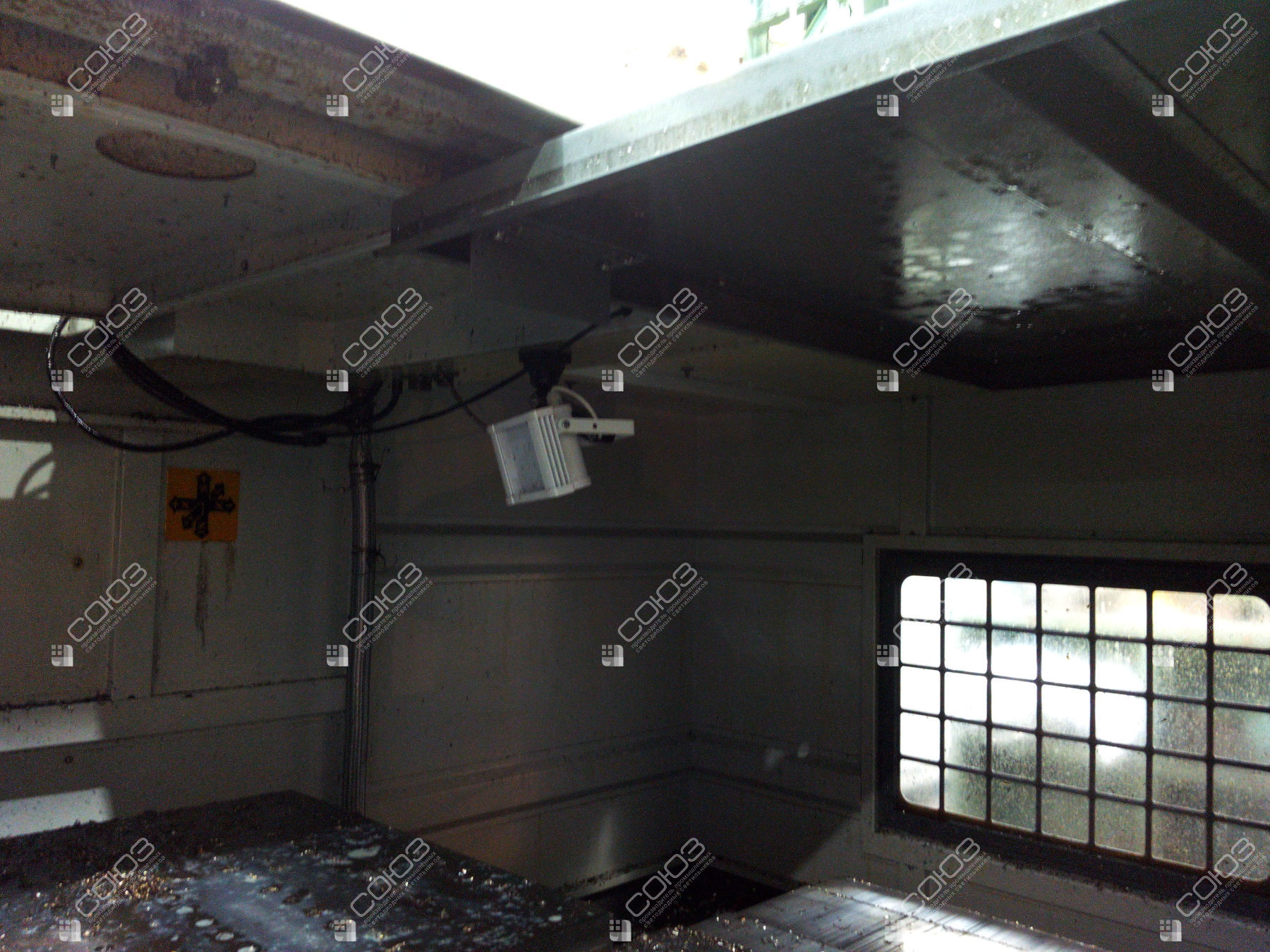

Положение под потолком освобождает рабочий стол. Перед монтажом проверяют крайние положения инструмента, оснастки и деталей, а также возможность доступа к крепёжным болтам.
Питание 24 В DC
Рабочий диапазон — 18–32 В постоянного тока. При подключении соблюдают полярность: красный провод — плюс, чёрный — минус; защиты от переполюсовки нет.
Обслуживание светильника
Корпус имеет защиту IP67. Совместимость с применяемой СОЖ, моющими средствами и способом очистки оценивают отдельно; доступ к экрану предусматривают ещё при выборе места.
Как подобрать освещение похожего обрабатывающего центра
Для расчёта нужны внутренние размеры камеры, высота над столом, диапазон перемещений и фотографии с позиции оператора. Важно учесть крупную заготовку: она может изменить распределение теней по сравнению с пустым столом. Размещение проверяют для основных рабочих положений, чтобы освещение оставалось полезным при разных операциях.
