Местное освещение станка Amada AC2510NT светильником СОЮЗ 24 В
Рабочая зона Amada AC2510NT освещена СОЮЗ 23-20/1-67 на 24 В DC. Светильник размещён рядом с оборудованием и направлен к поверхности, затеняемой корпусом станка.
Проект реализован на светильниках:
Решение на объекте
Свет в рабочей зоне Amada AC2510NT
Корпус и элементы станка ограничивают поступление потолочного света к рабочей поверхности. На этом объекте установлен отдельный низковольтный источник рядом с оборудованием. Широкий поток подводится к нужной зоне с близкого расстояния, помогая видеть деталь и окружающие элементы при подготовке и контроле операций.

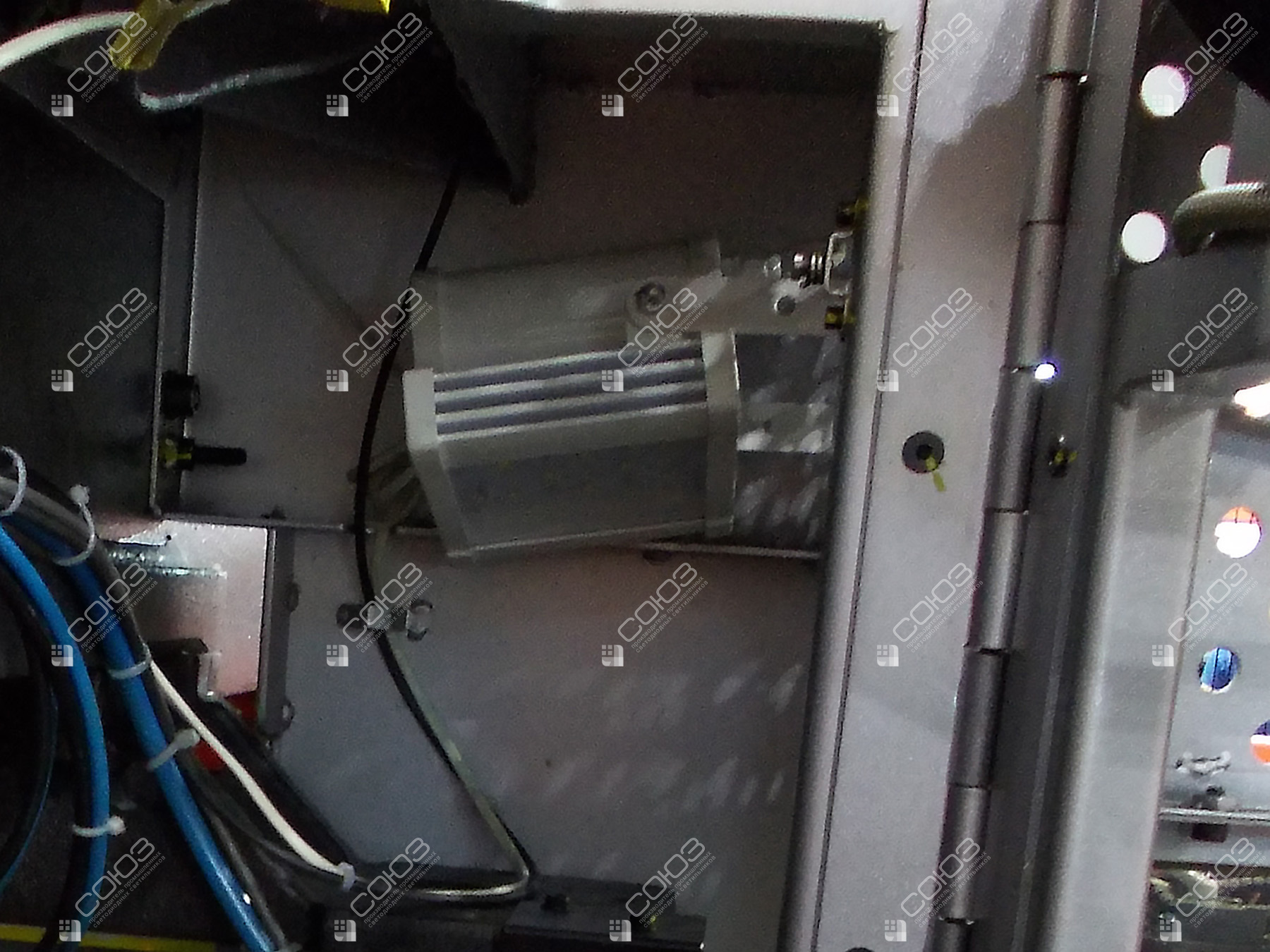

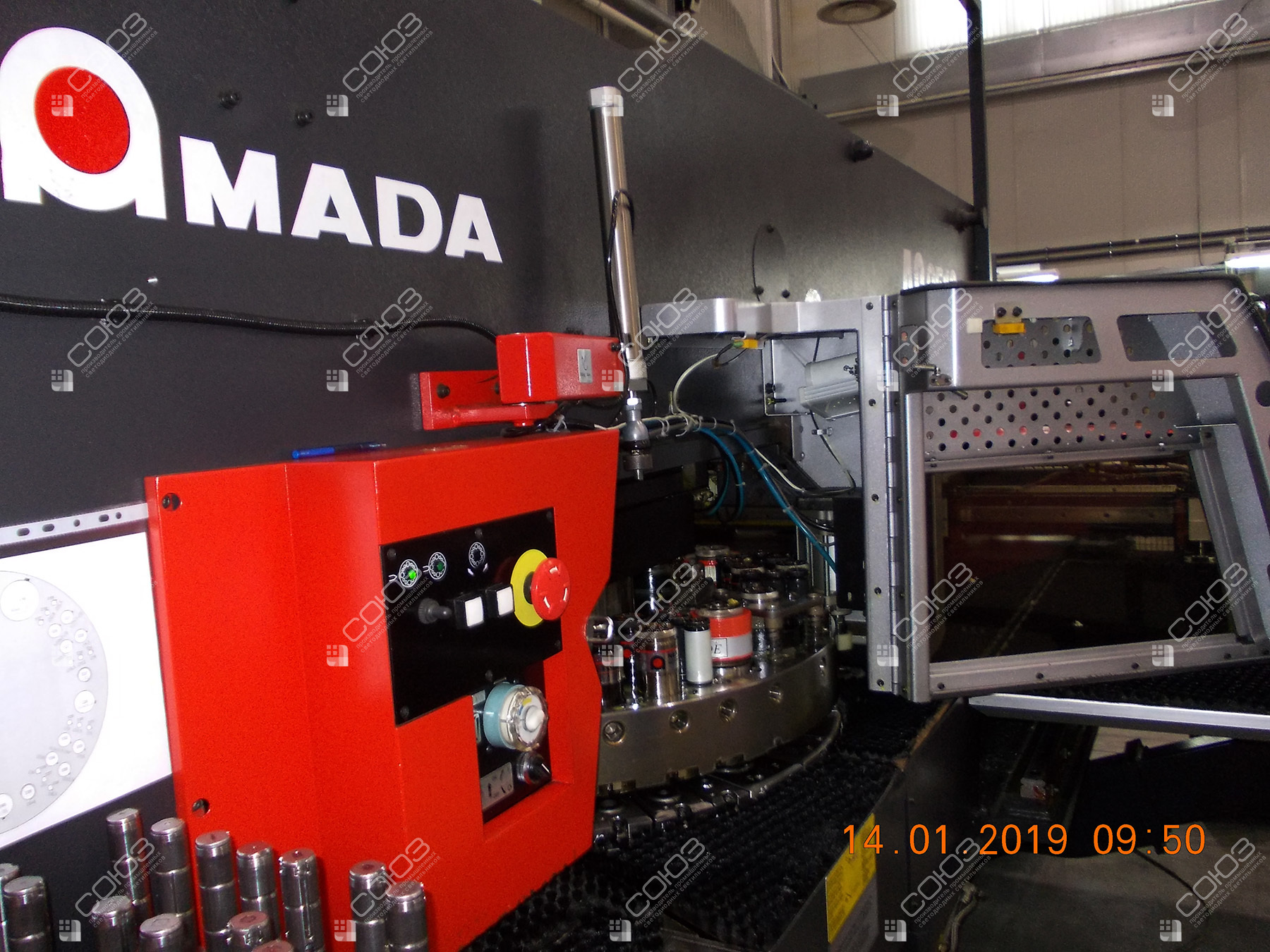

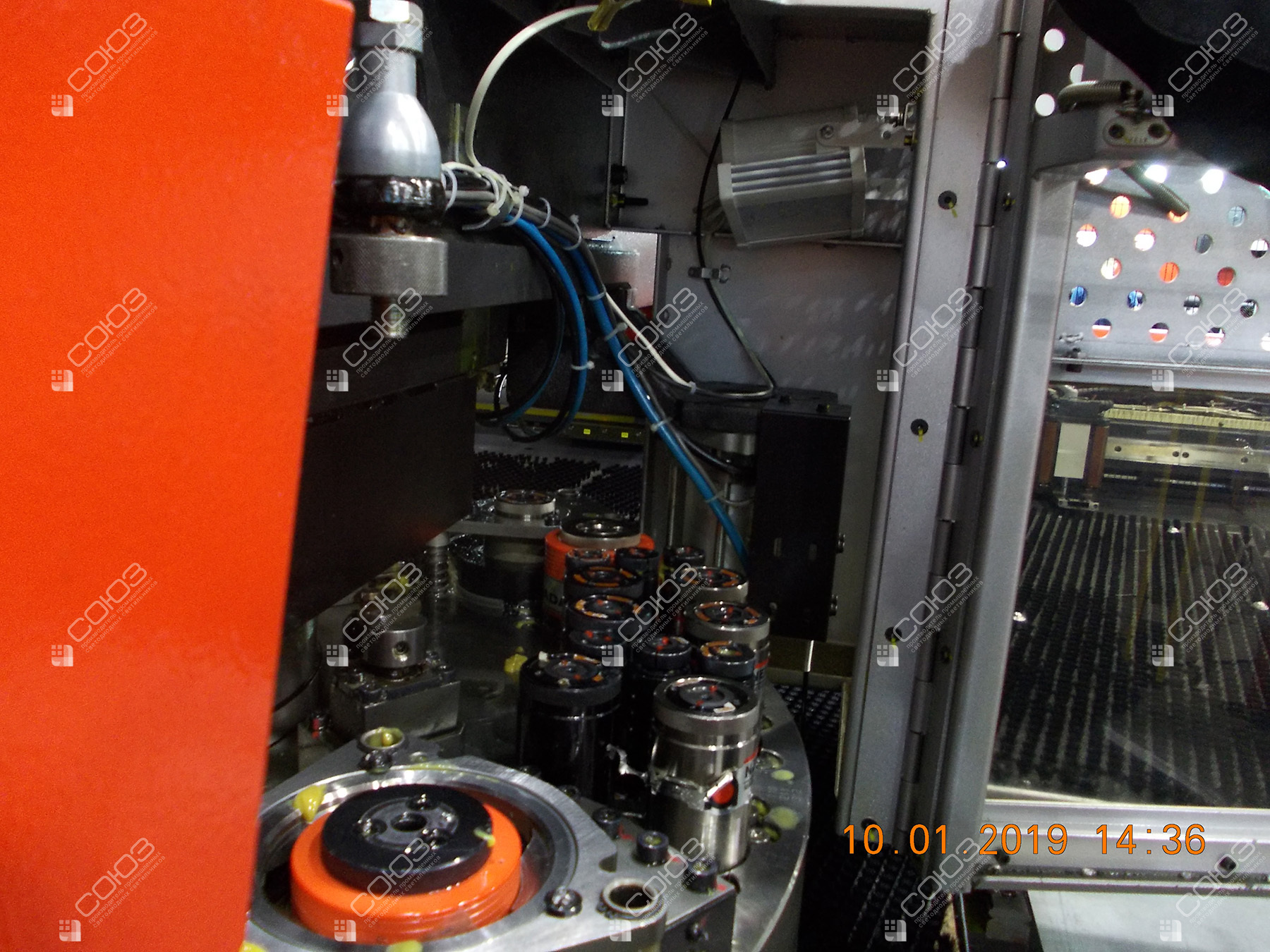

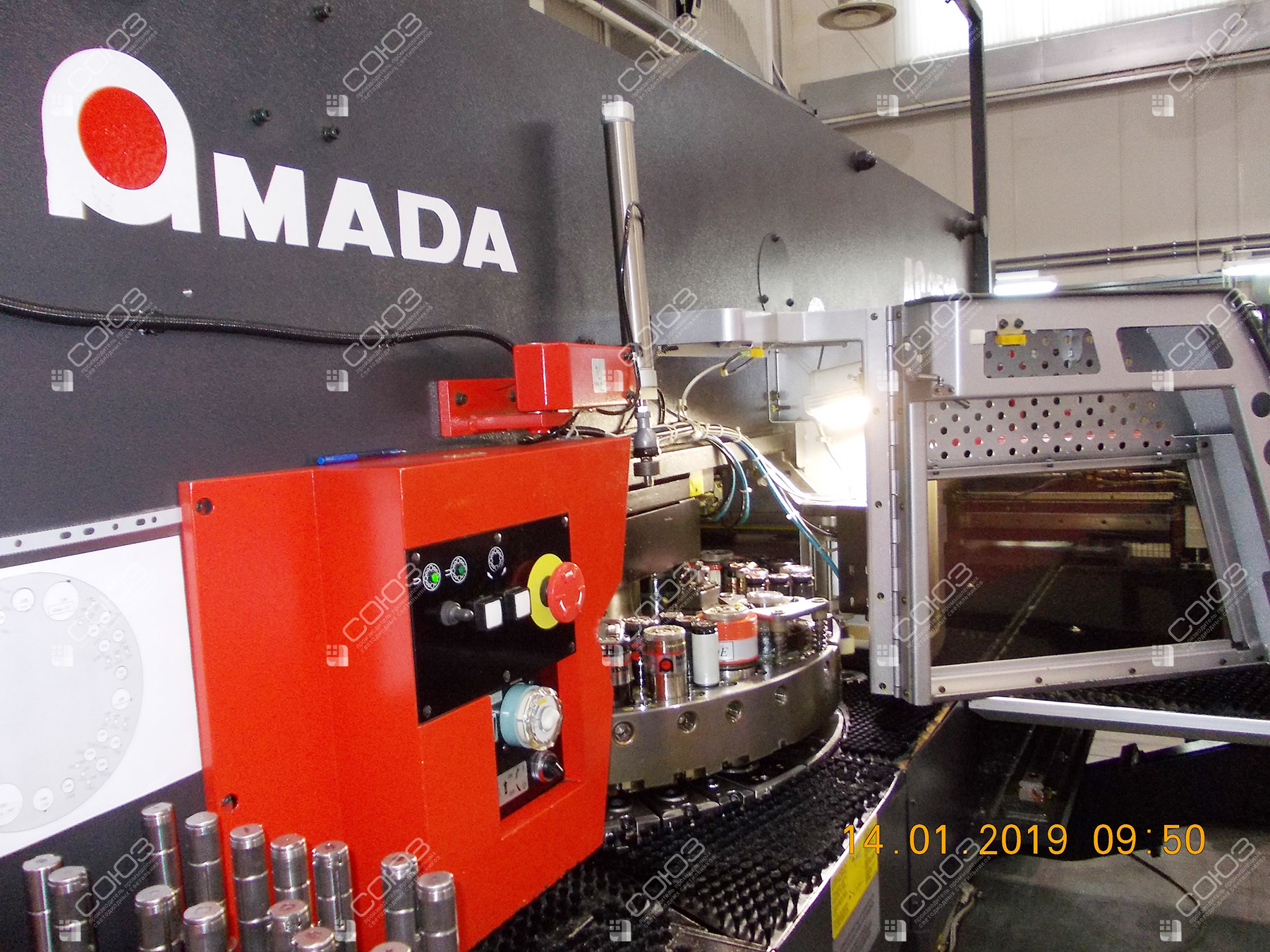

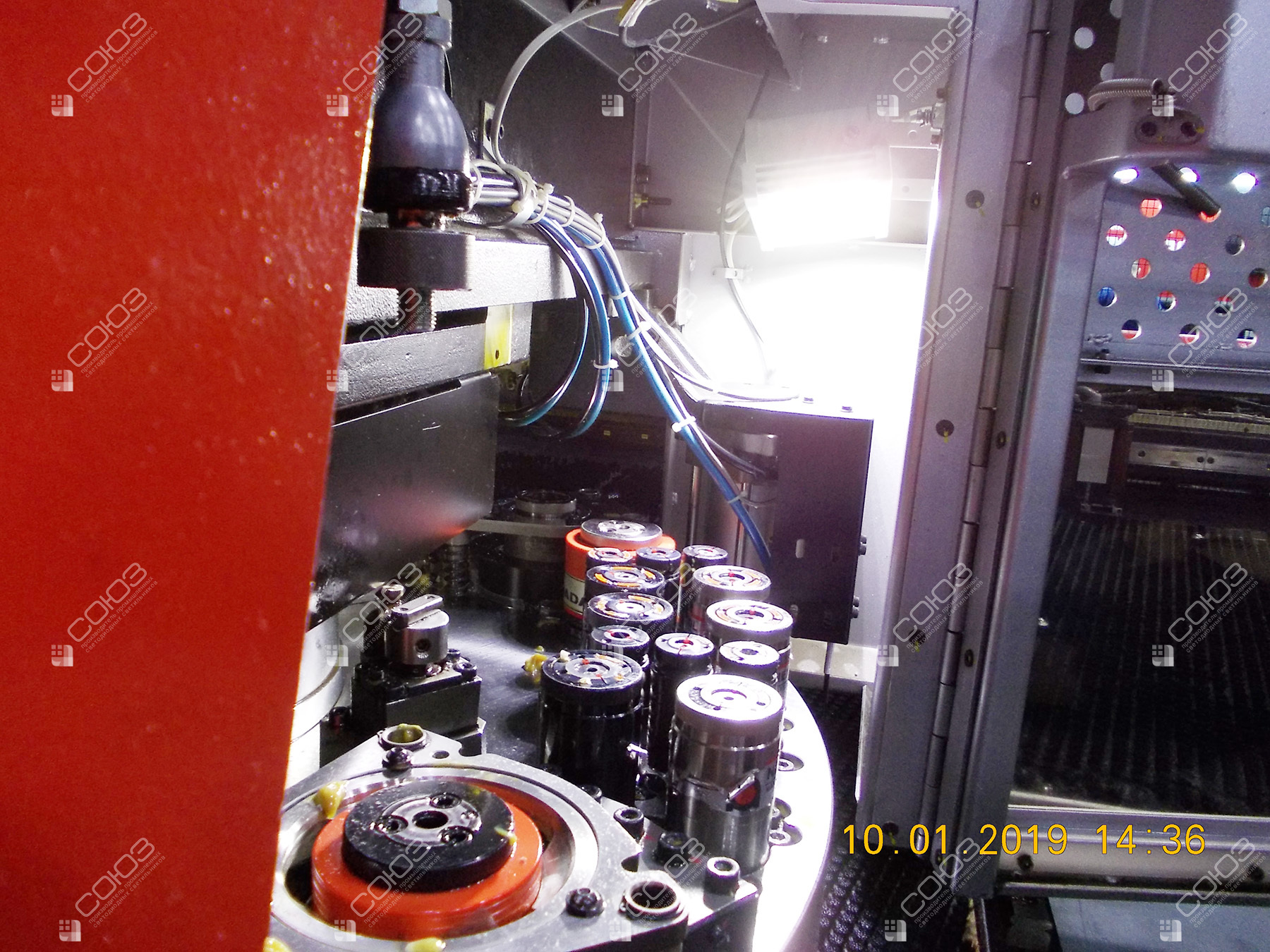

Пять фотографий показывают положение светильника относительно Amada AC2510NT. При подборе полезно оценивать компоновку с установленной деталью, а не только свободное пространство станка. Заготовка и оснастка могут перекрывать выбранное направление, поэтому местный свет проверяют для характерных рабочих положений и с обычной точки наблюдения оператора.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Компактная установка
Небольшой корпус можно расположить рядом с рабочей областью. Точку крепления согласуют с перемещением механизмов, обслуживанием и доступом к органам управления оборудования.
Широкий угол 120°
Светодиоды без вторичных линз охватывают ближнюю зону. Направление выбирают так, чтобы видеть поверхность и соседние элементы, уменьшая тени от корпуса и рук оператора.
Питание 24 В DC
Исполнение работает в диапазоне 18–32 В постоянного тока. При подключении проверяют полярность: красный провод — плюс, чёрный — минус; защиты от переполюсовки нет.
Как подобрать местный свет для вашего станка
Передайте фотографии оборудования с типовой заготовкой, размеры рабочей зоны и доступные точки монтажа. Укажите параметры сети и диапазон перемещений деталей станка. Свет должен помогать на реальной операции: учитывают блики на металле, положение человека и тени от оснастки. Изменение направления или точки крепления часто полезнее простого увеличения мощности прибора.
Начните с станочных светильников и моделей на 24 В. Другие исполнения представлены в низковольтном разделе. Сравните свет внутри камеры VMC-2000Q и размещение у сверлильной головки. Эти проекты показывают разные способы подвести поток к оборудованию. Для нового рабочего места размещение проверяют вместе с общим освещением цеха, сохраняя удобный обзор и доступ для планового обслуживания.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для рабочей зоны станка
Пришлите модель оборудования, фотографии и параметры питания. Предложим подходящий светильник и направление потока с учётом заготовок, оснастки и положения оператора.
