Местное освещение сверлильного станка светильником 24 В
У головки сверлильного станка размещён СОЮЗ 23-20/1-67 на 24 В DC. Свет направлен к патрону и детали; четыре фотографии показывают положение прибора и крепление.
Проект реализован на светильниках:
Решение на объекте
Локальный свет под шпиндельной головкой
Головка сверлильного станка перекрывает потолочный свет именно над инструментом и деталью. Для установки заготовки, проверки разметки и положения патрона полезен отдельный источник рядом с этой зоной. На объекте светильники закреплены у головок оборудования и направлены вниз, под выступающие элементы корпуса.

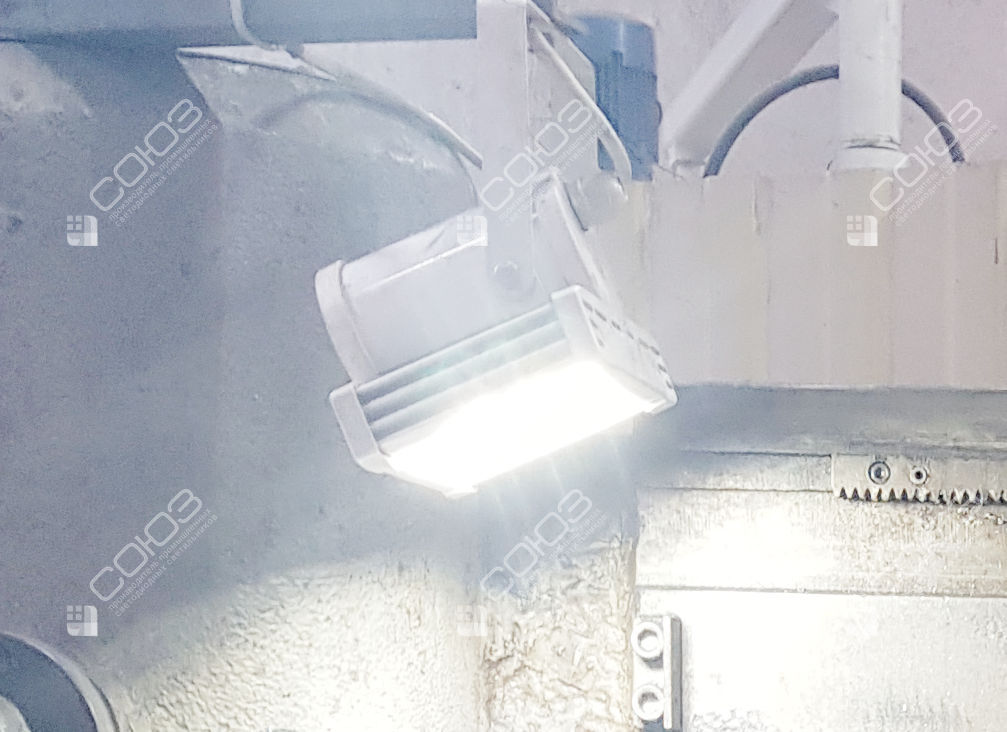

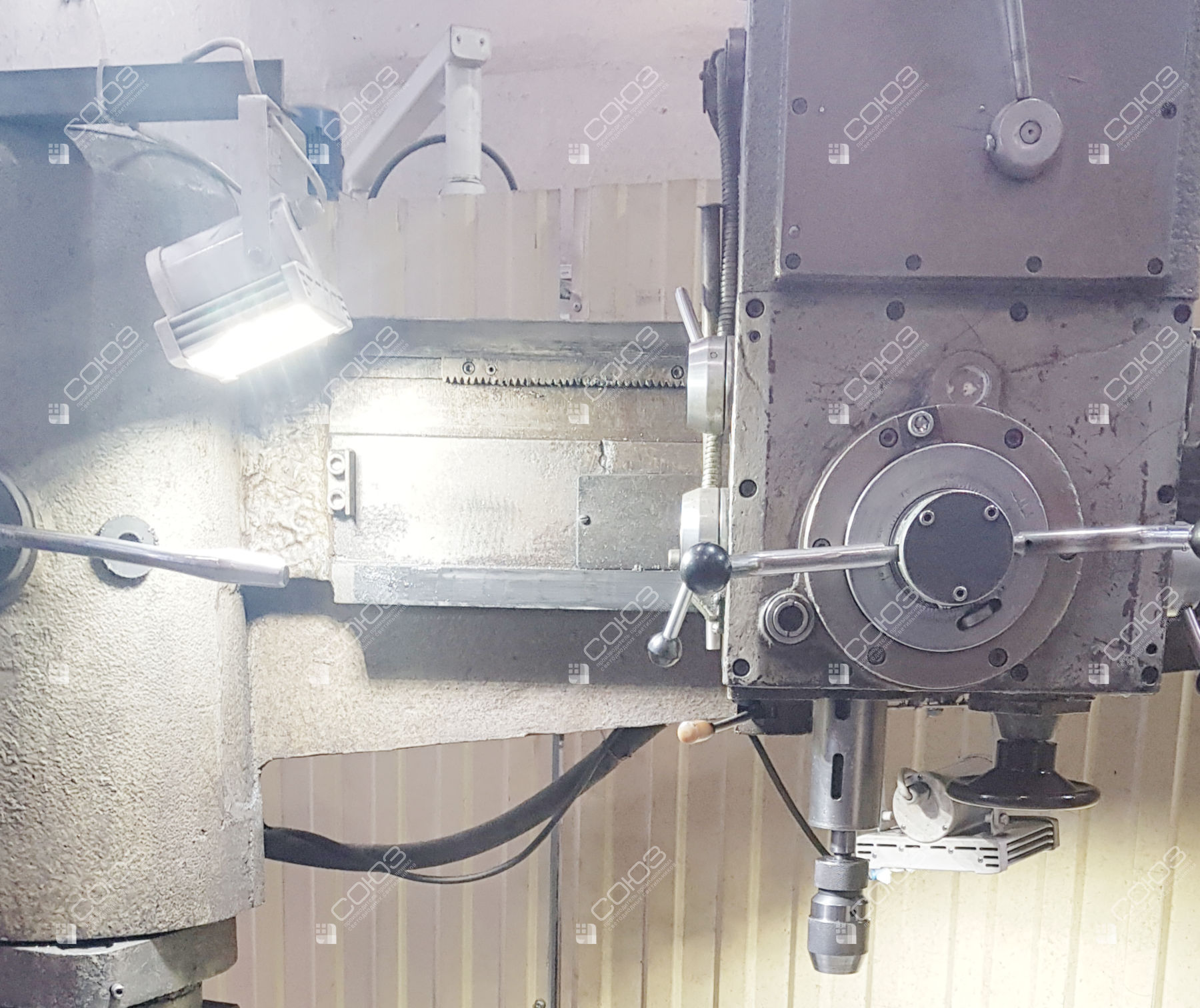

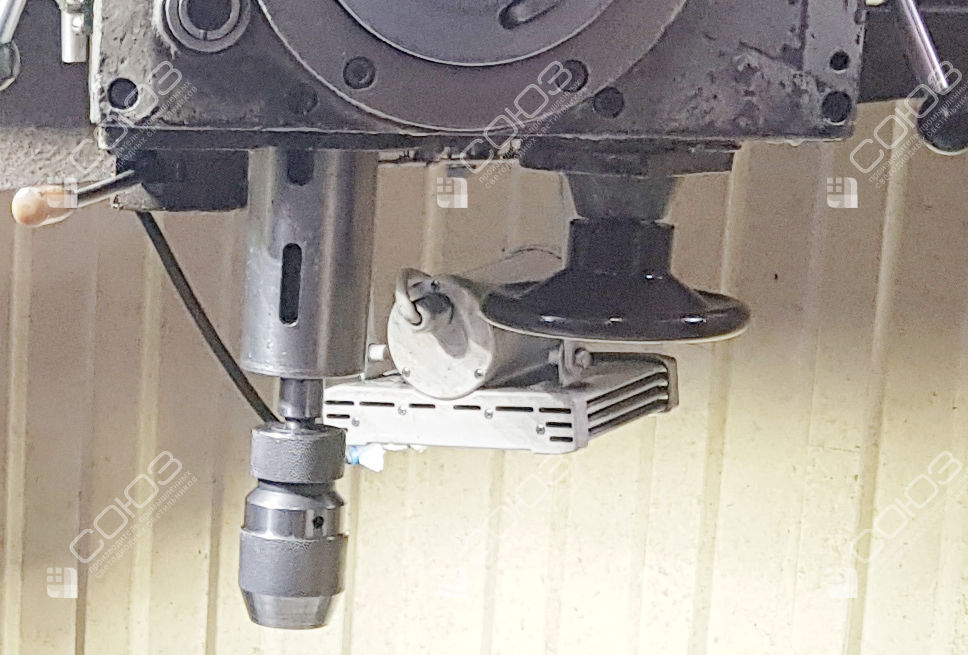

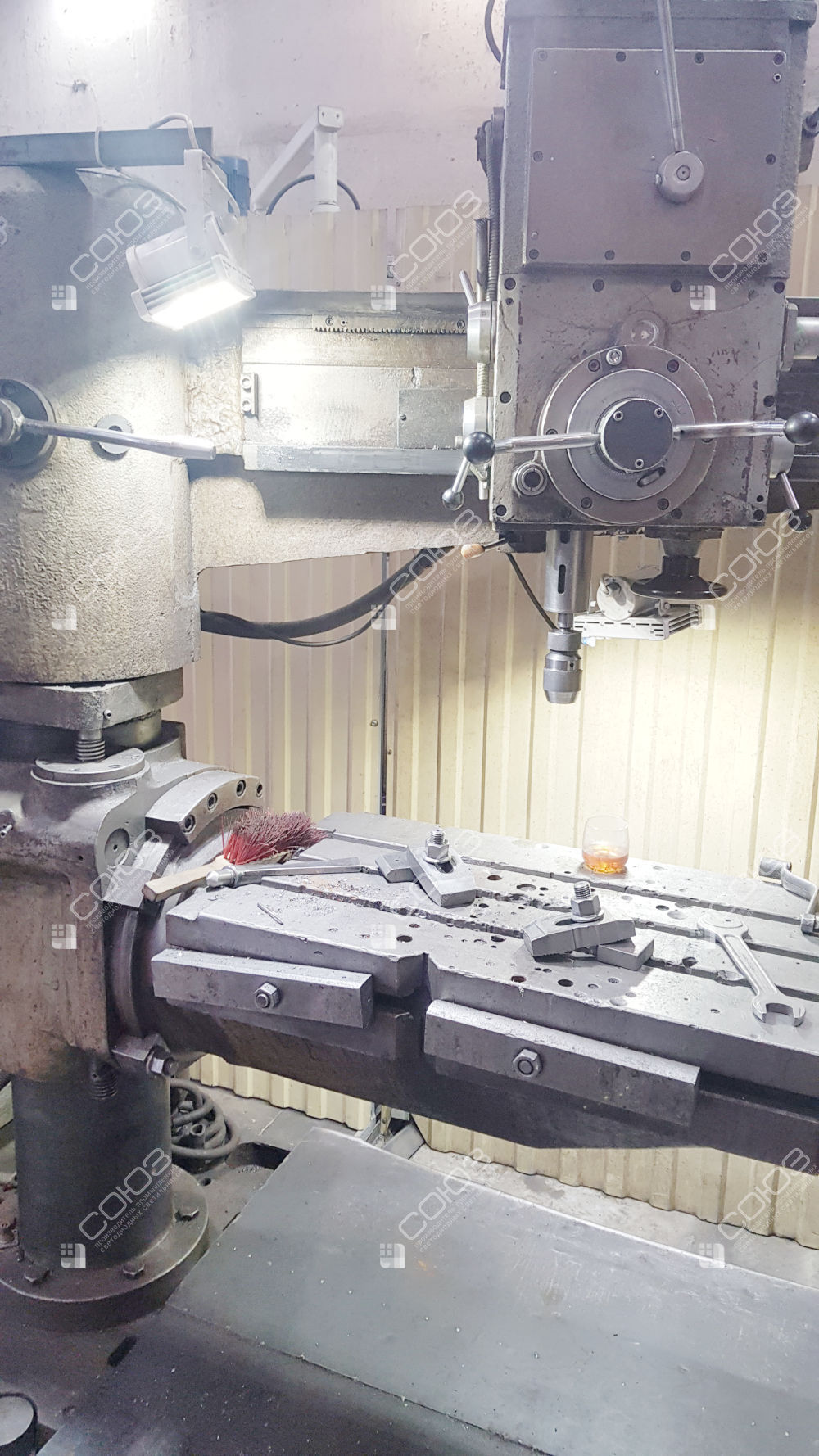

Четыре фотографии показывают два станка и крупные планы монтажа. Такое размещение сокращает расстояние до рабочей поверхности и позволяет подвести свет с выбранной стороны. При повторении решения оценивают весь ход механизма: положение, удобное для одной детали, должно сохранять свободное пространство при изменении высоты стола или перемещении головки.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Низковольтный светильник с поворотной скобой. Питание — 24 В постоянного тока, рабочий диапазон 18–32 В DC. Алюминиевый корпус защищён по IP67, светодиодный модуль закрыт оптическим поликарбонатом.
Особенности решения
Рядом с инструментом
Близкая точка установки помогает осветить участок под головкой. Направление проверяют с установленной заготовкой и оснасткой, которые могут перекрывать часть светового потока.
Обзор оператора
Компактный корпус располагают вне привычной линии взгляда. Свет должен помогать видеть инструмент и разметку, сохраняя доступ к рукояткам, патрону и месту закрепления детали.
Питание 24 В
Исполнение работает от постоянного тока в диапазоне 18–32 В. При монтаже соблюдают полярность и предусматривают прокладку кабеля вне зоны вращения и перемещения узлов.
Как выбрать точку крепления на сверлильном станке
Пришлите фотографии головки, стола и типовой детали. Укажите диапазон перемещений и возможные места установки скобы. Для локального света важны расстояние и направление: увеличение мощности при неудачном расположении может усилить блики, сохранив тень от патрона. Настройку проверяют для нескольких обычных положений оборудования и высот обрабатываемых деталей.
Изучите станочное освещение и модели на 24 В DC. Другие исполнения представлены в низковольтном каталоге. Полезно сравнить свет рядом с зоной заточки фрез и размещение источника внутри VMC-2000Q. Эти примеры помогают определить, нужен ли свет непосредственно у инструмента или более широкий охват рабочей камеры. Общий свет помещения учитывают совместно с местным источником.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для зоны сверления
Отправьте фотографии станка с деталью, параметры сети и предполагаемую точку установки. Предложим светильник и направление для вашей рабочей зоны.
