Освещение токарного станка прожектором СОЮЗ 40 Вт
Над токарным станком установлен прожектор СОЮЗ 23-40/1-67, 40 Вт. Выносной кронштейн и широкий угол 120° позволяют направить свет вдоль станины, к патрону и суппорту.
Проект реализован на светильниках:
Решение на объекте
Свет над протяжённой рабочей частью станка
При токарной обработке рабочая зона включает патрон, инструмент, деталь и перемещающийся суппорт. Потолочный свет может перекрываться корпусом оборудования и самим оператором. На этом объекте прожектор вынесен на кронштейн над станком и направлен вниз: локальный источник расположен ближе к поверхностям, которые нужно видеть во время подготовки и контроля.

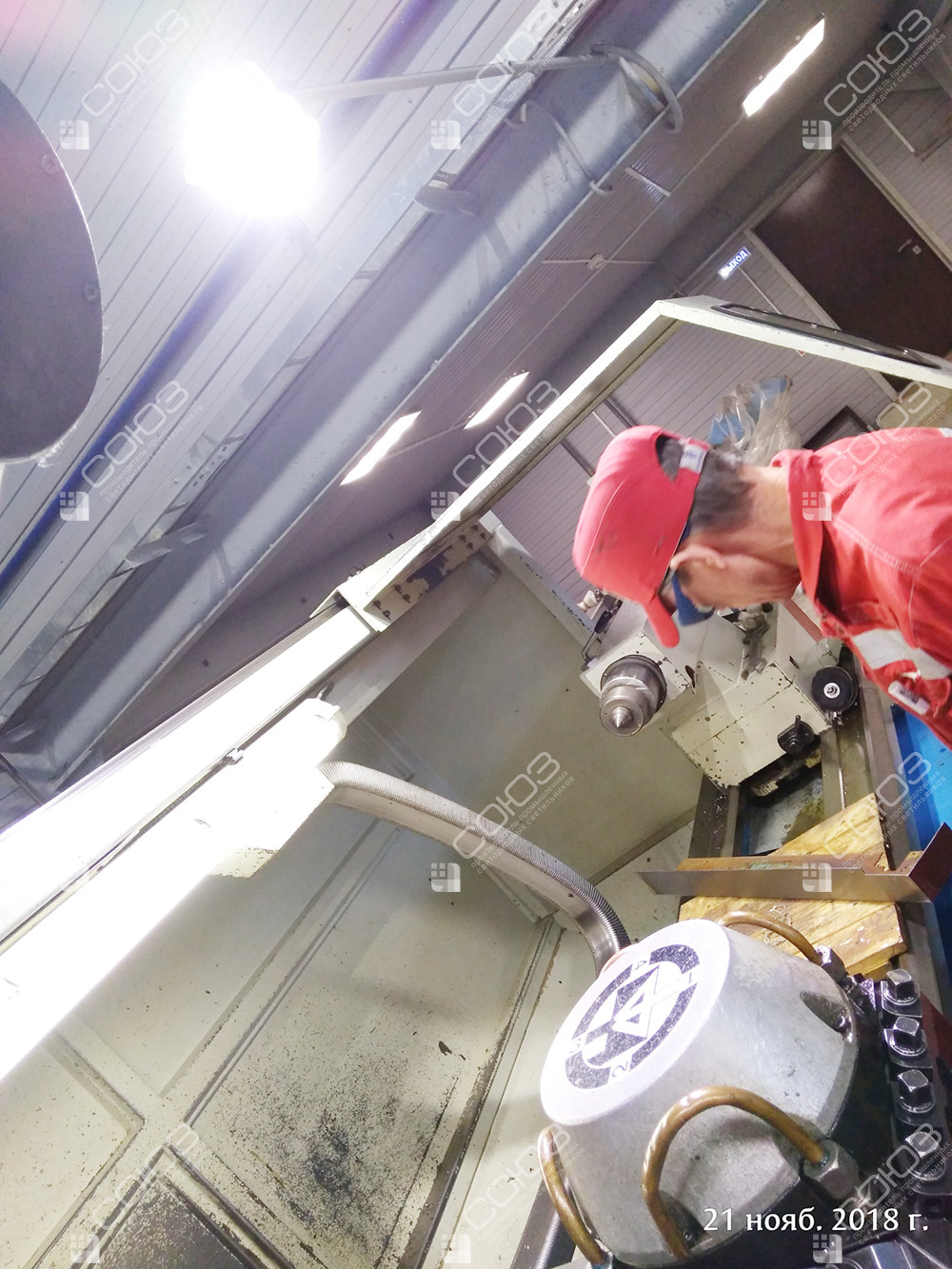

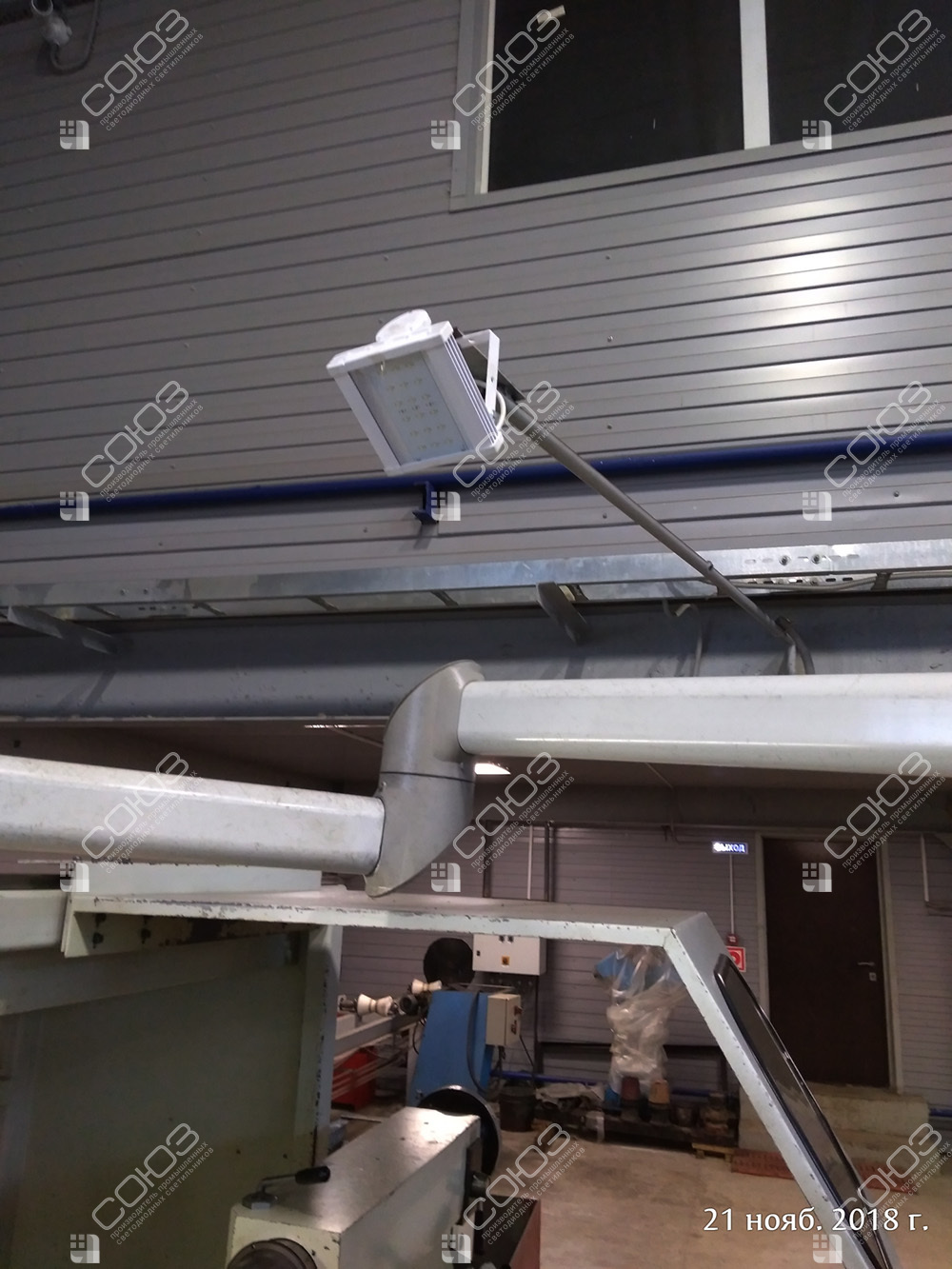

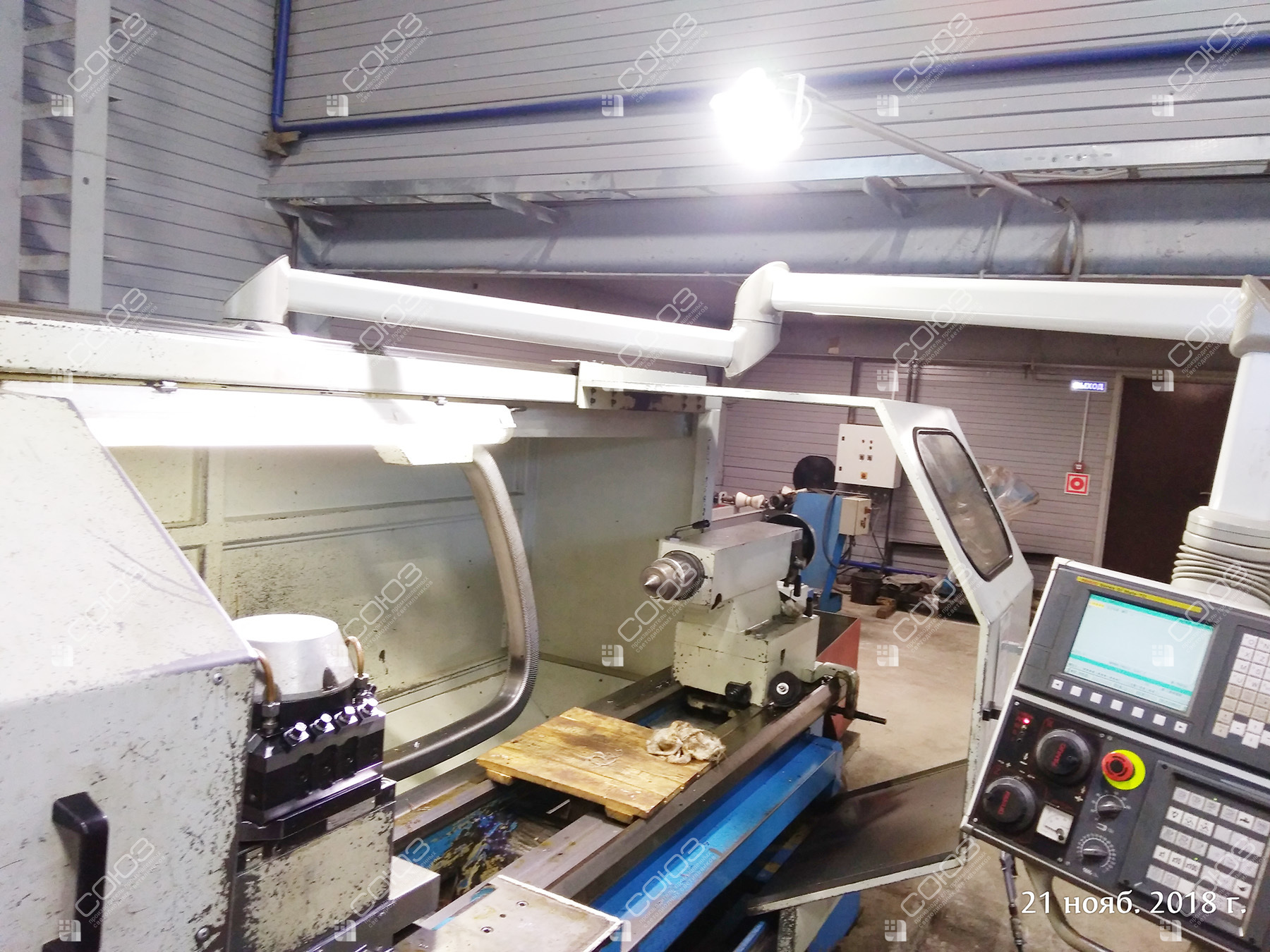

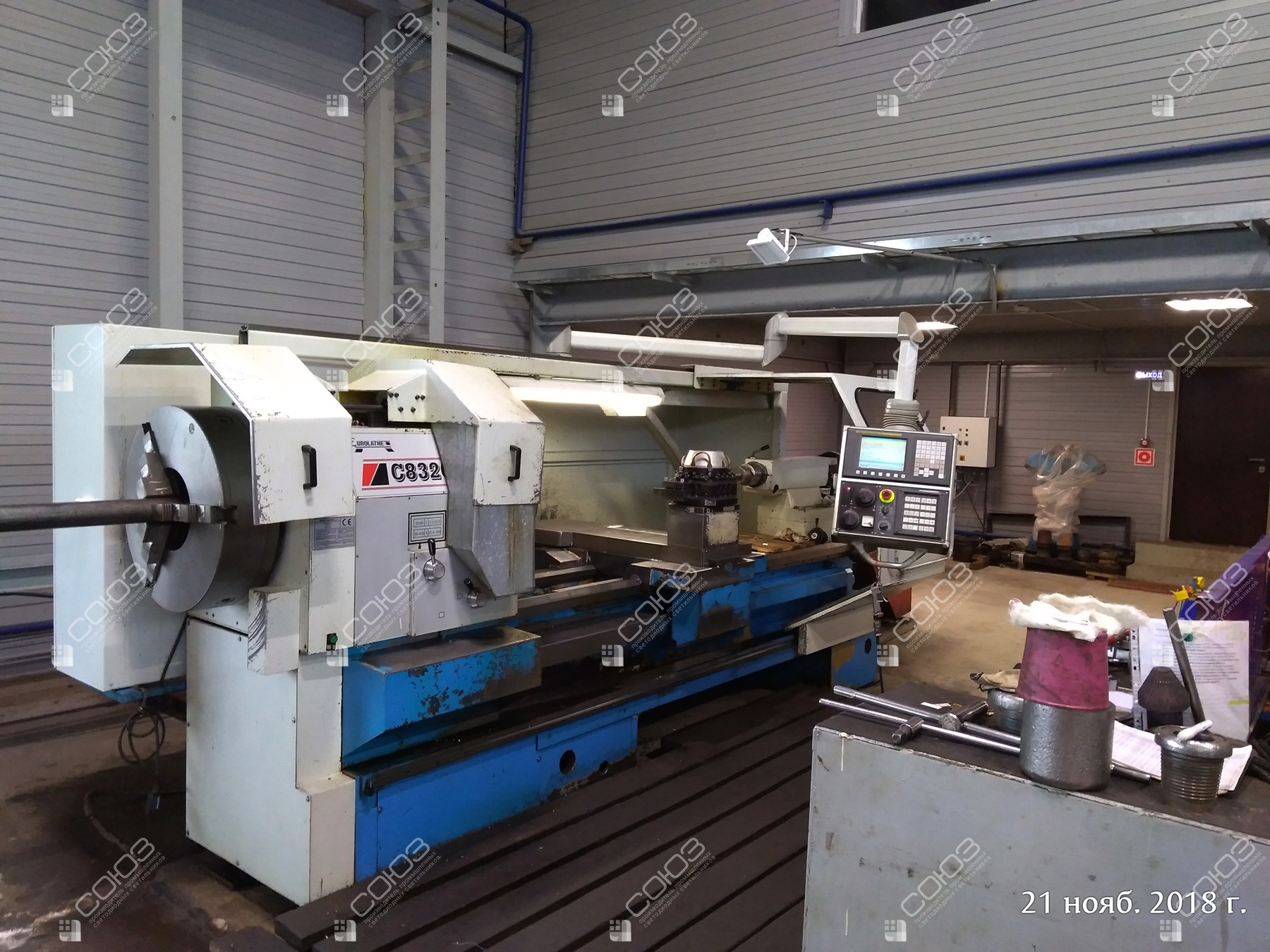

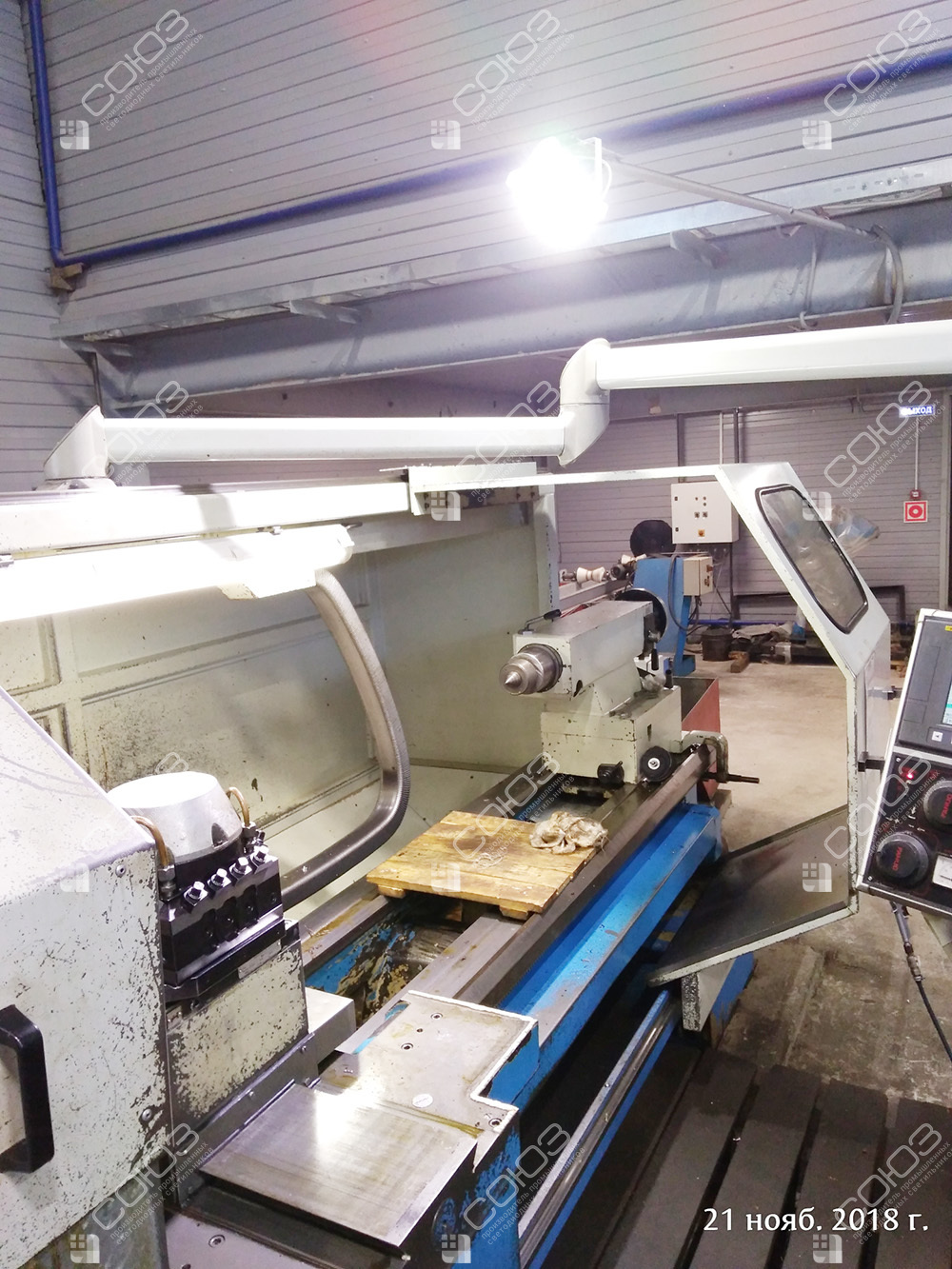

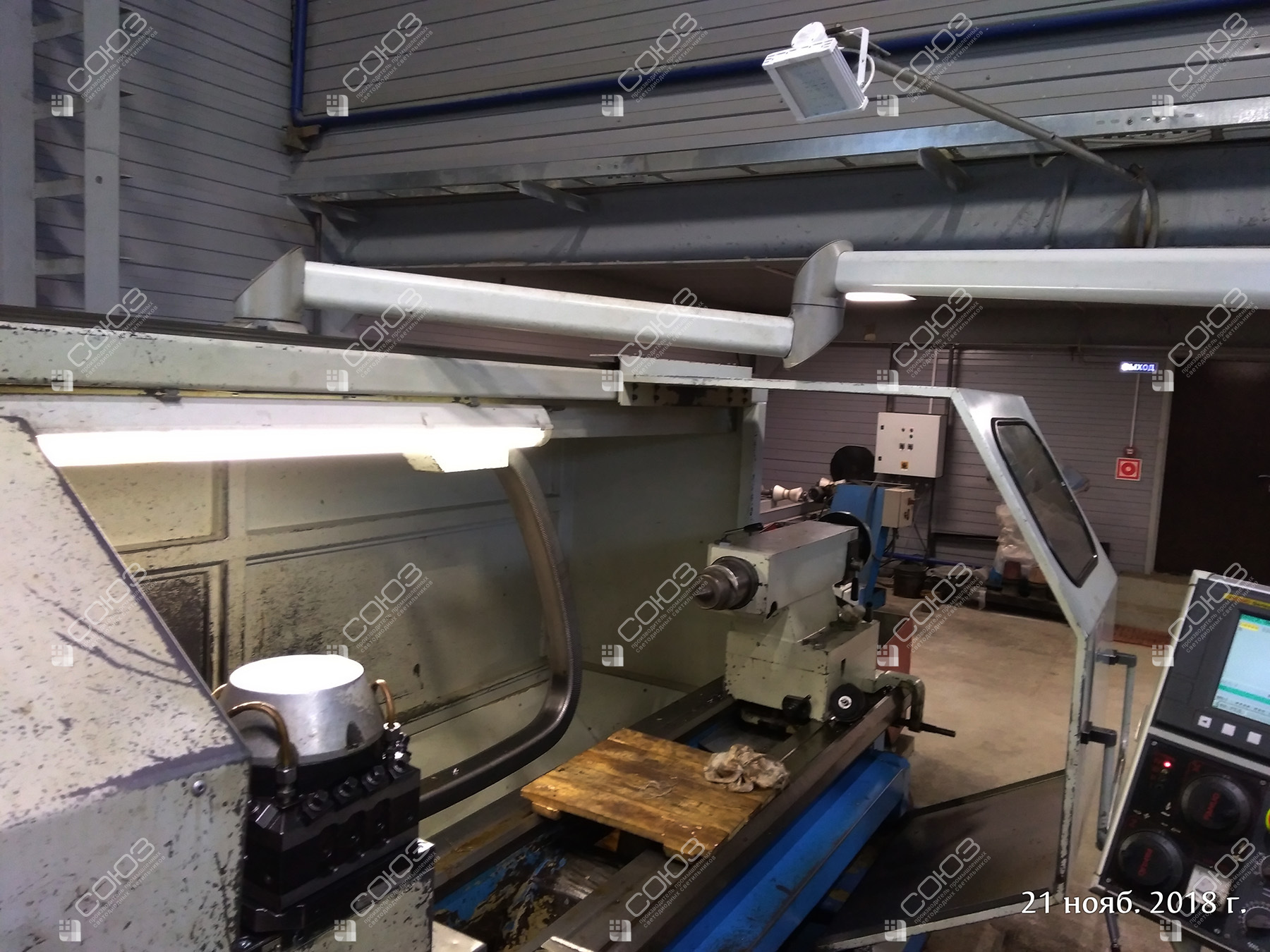

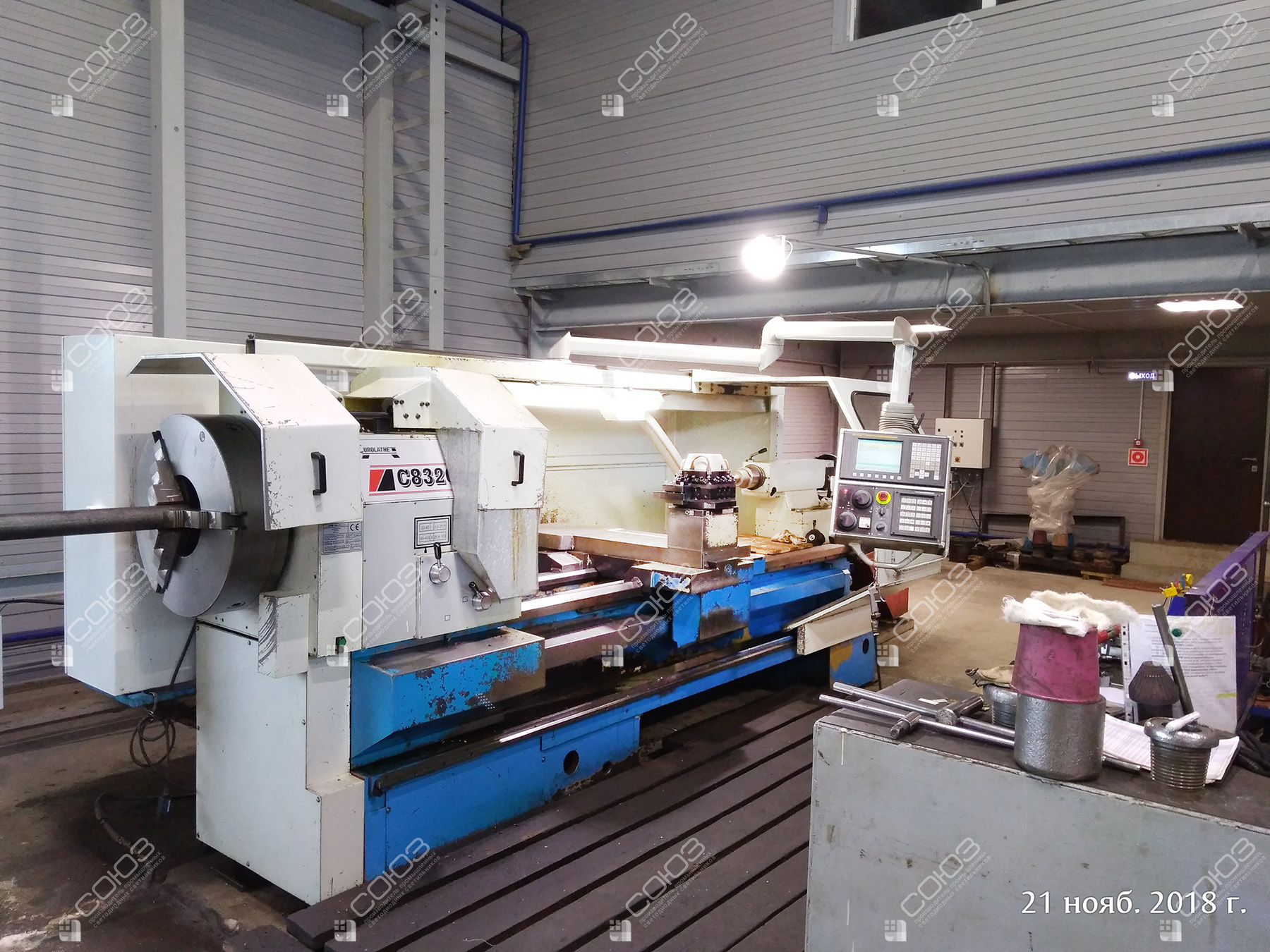

Семь фотографий показывают крепление, положение корпуса и рабочее место с разных сторон. Важен не только свет в центре станины: длинная заготовка и перемещение суппорта меняют расположение теней. Такой монтаж рассматривают как часть освещения токарного участка, проверяя основные рабочие положения и удобство подхода к оборудованию.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Прожектор на поворотной скобе с широким светораспределением без вторичных линз. Питание — 165–275 В AC. Алюминиевый корпус отводит тепло, оптический поликарбонат защищает светодиоды; степень защиты собранного прибора — IP67.
Особенности решения
Выносной кронштейн
Точка крепления находится над рабочей зоной. Конструкцию выбирают с учётом массы прожектора, обслуживания и доступных проходов, сохраняя пространство для работы и смены заготовок.
Широкий свет 120°
Исполнение без вторичных линз даёт широкий охват с близкого расстояния. Направление согласуют с длиной станины и положением оператора, чтобы уменьшить мешающие отражения на металле.
Поворот корпуса
Скоба позволяет направить прожектор на выбранную область. После настройки положение фиксируют; кабель прокладывают так, чтобы он не попадал к вращающимся деталям оборудования.
Как повторить решение на другом токарном участке
Укажите длину станины, размеры типовых деталей и высоту предполагаемого кронштейна. Добавьте фотографии с позиции оператора и схему питания. В проекте применён прожектор исполнения 220 В AC с диапазоном 165–275 В; выбор напряжения и подключение согласуют со схемой электрооборудования конкретного рабочего места.
Посмотрите решения для станков и каталог светодиодных прожекторов. Для всего помещения полезен раздел освещения цехов. Сравните монтаж у станка ZMM Bulgaria и местное освещение обработки маховика: наглядно видно, как меняются точки установки при другой геометрии оборудования. Расчёт помогает связать локальный свет с общим освещением участка.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Рассчитаем местный свет для токарного участка
Передайте размеры станка, фотографии и высоту крепления. Подберём прожектор и направление потока с учётом рабочих положений детали и оператора.
