Освещение токарного станка ZMM Bulgaria прожектором 40 Вт
У токарного станка ZMM Bulgaria LT C10T.10 установлен СОЮЗ 23-40/1-67, 40 Вт. Отдельный кронштейн позволяет направить широкий свет на суппорт, инструмент и участок обработки.
Проект реализован на светильниках:
Решение на объекте
Освещение длинной станины ZMM Bulgaria
У крупного токарного станка положение инструмента меняется вдоль станины. Свет, удобный около патрона, может оказаться недостаточным в другой части рабочей зоны. В этом проекте прожектор установлен сбоку и выше оборудования на отдельном кронштейне. Направление можно согласовать с текущим положением суппорта и местом обработки.

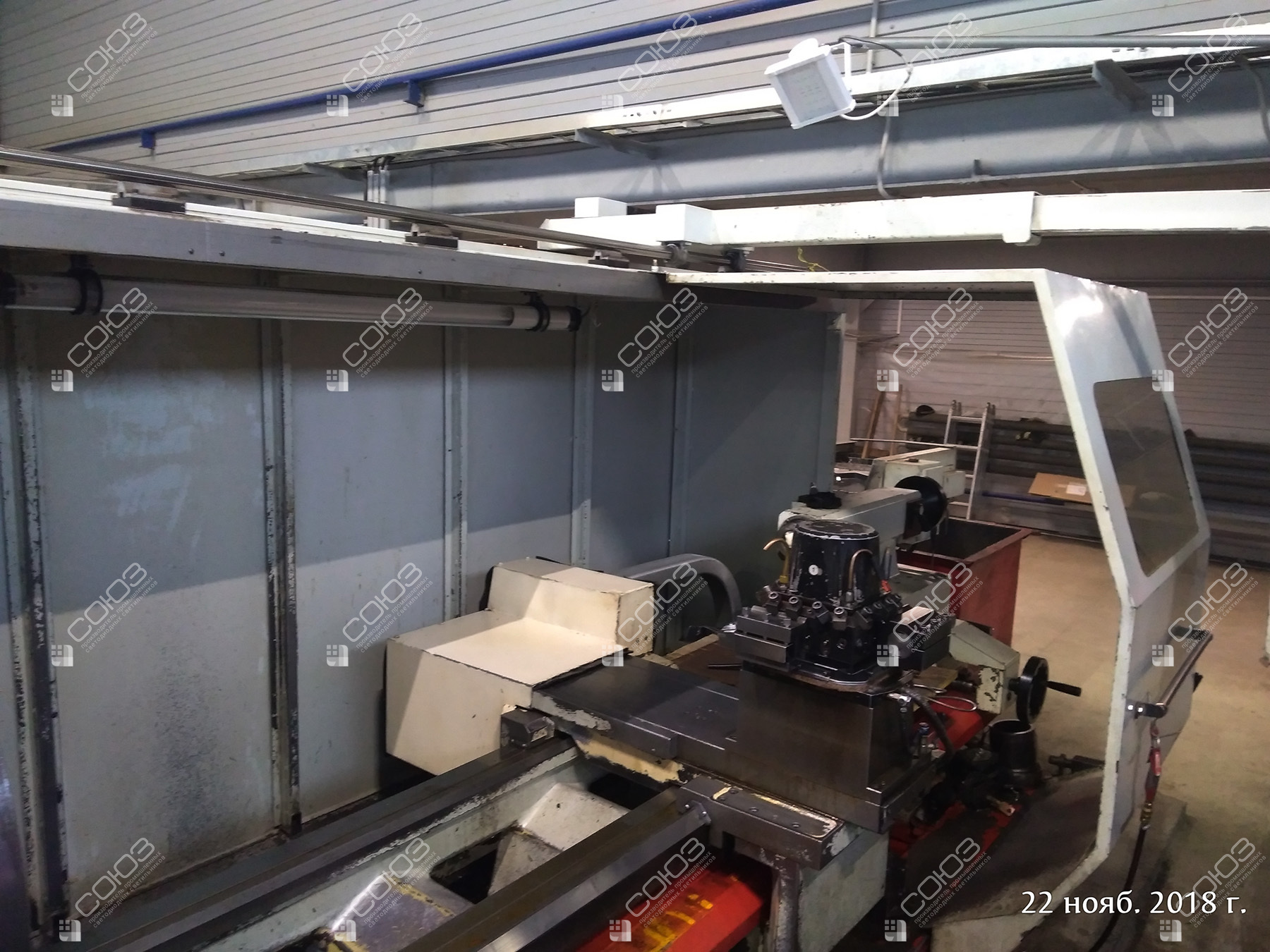

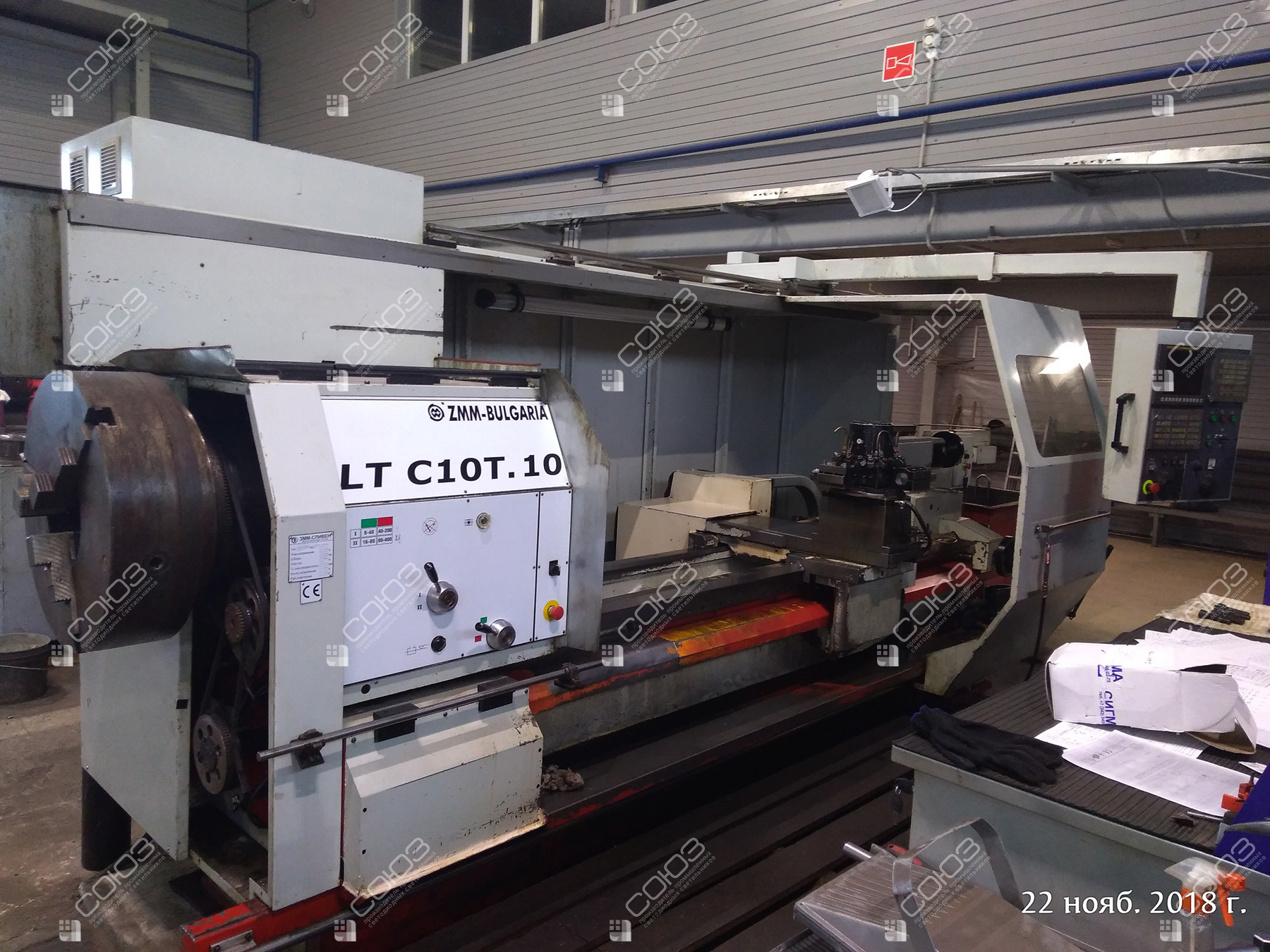

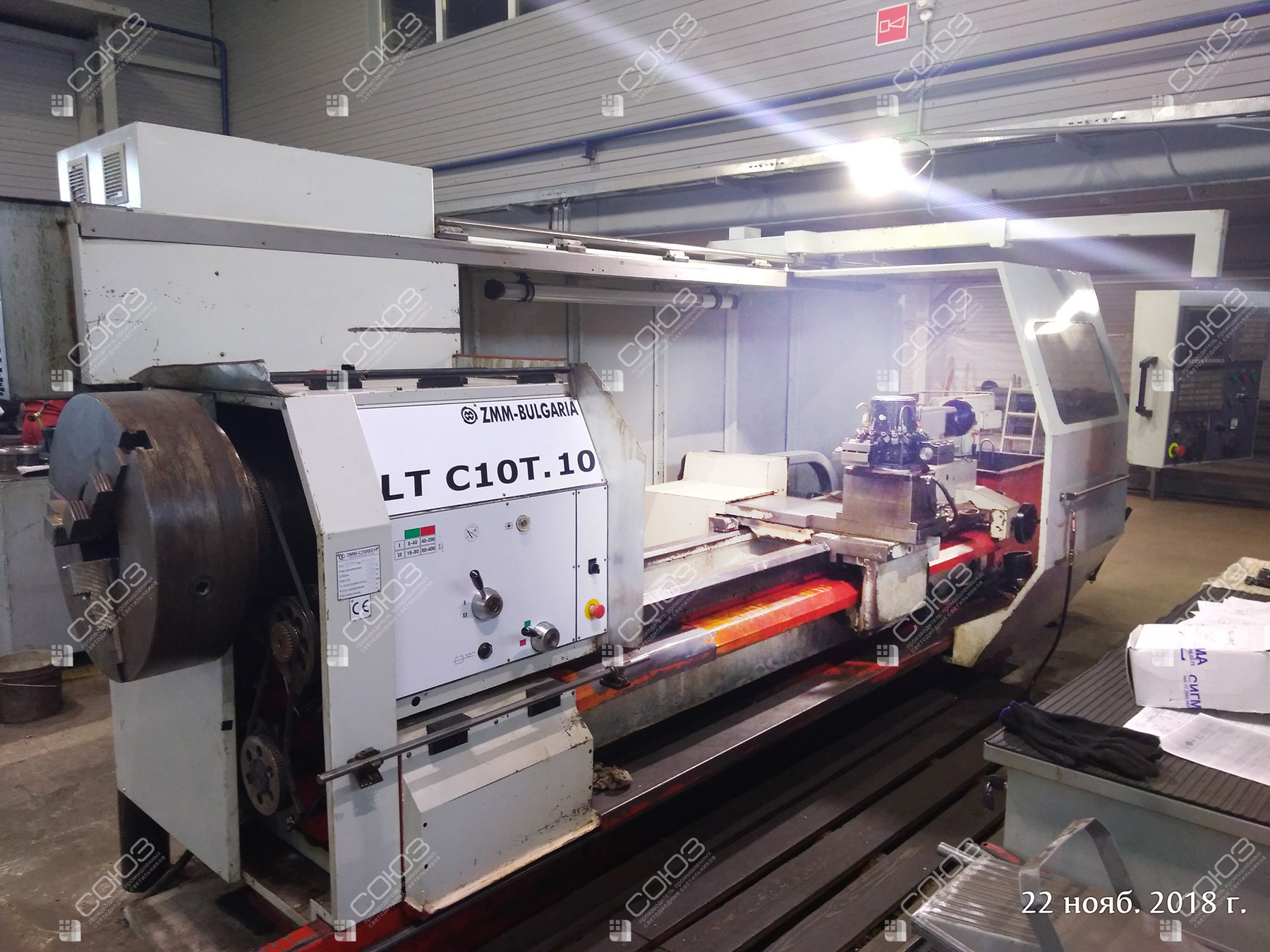

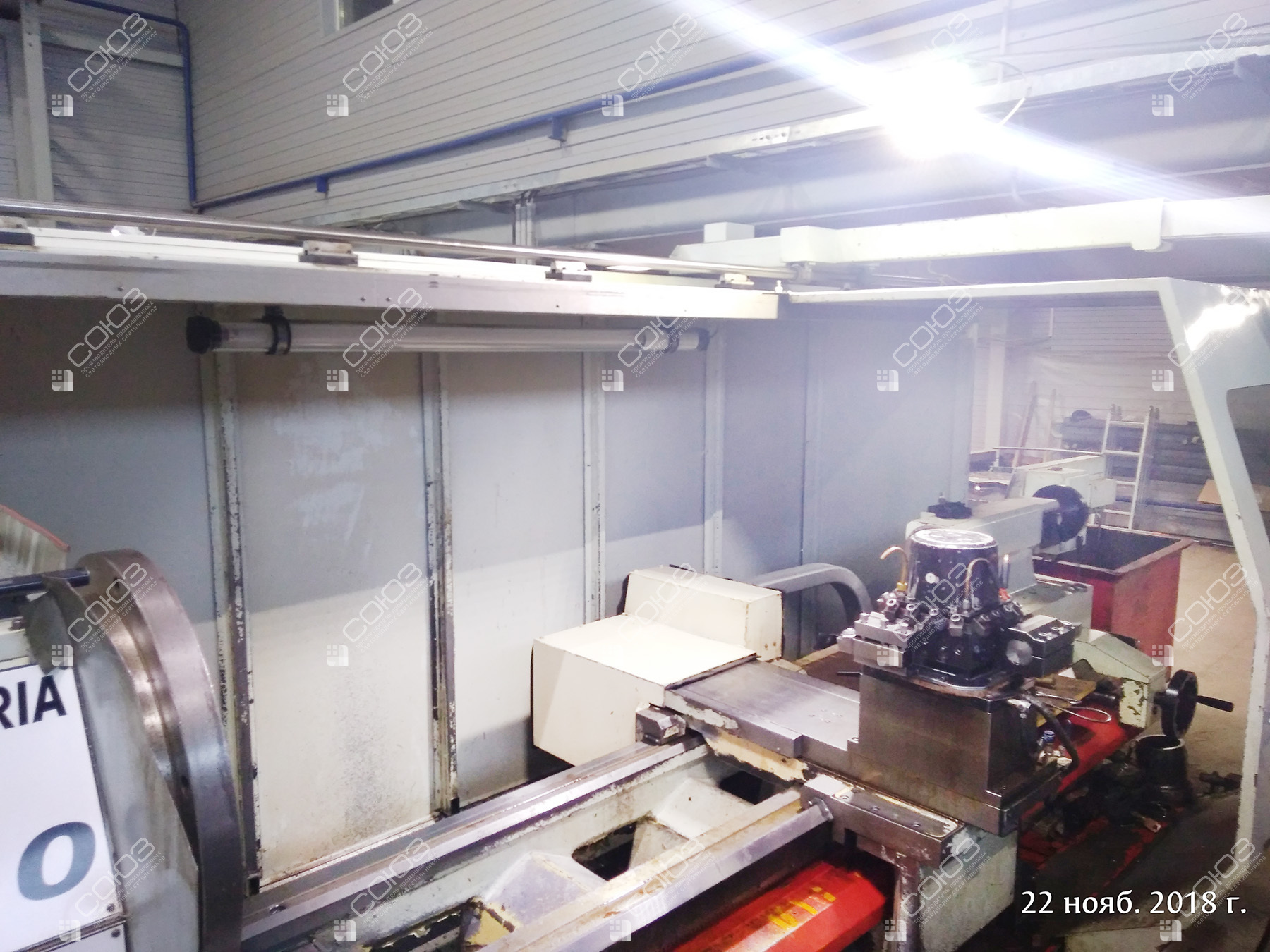

Пять фотографий показывают станок ZMM Bulgaria LT C10T.10, кронштейн и освещённые поверхности. Для похожего рабочего места полезно рассматривать весь ход суппорта, а не один неподвижный участок. Вынос источника освобождает пространство на станине и позволяет подвести широкий поток к инструменту с выбранной стороны оборудования.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Прожектор на поворотной скобе с широким светораспределением без вторичных линз. Питание — 165–275 В AC. Алюминиевый корпус отводит тепло, оптический поликарбонат защищает светодиоды; степень защиты собранного прибора — IP67.
Особенности решения
Отдельная опора

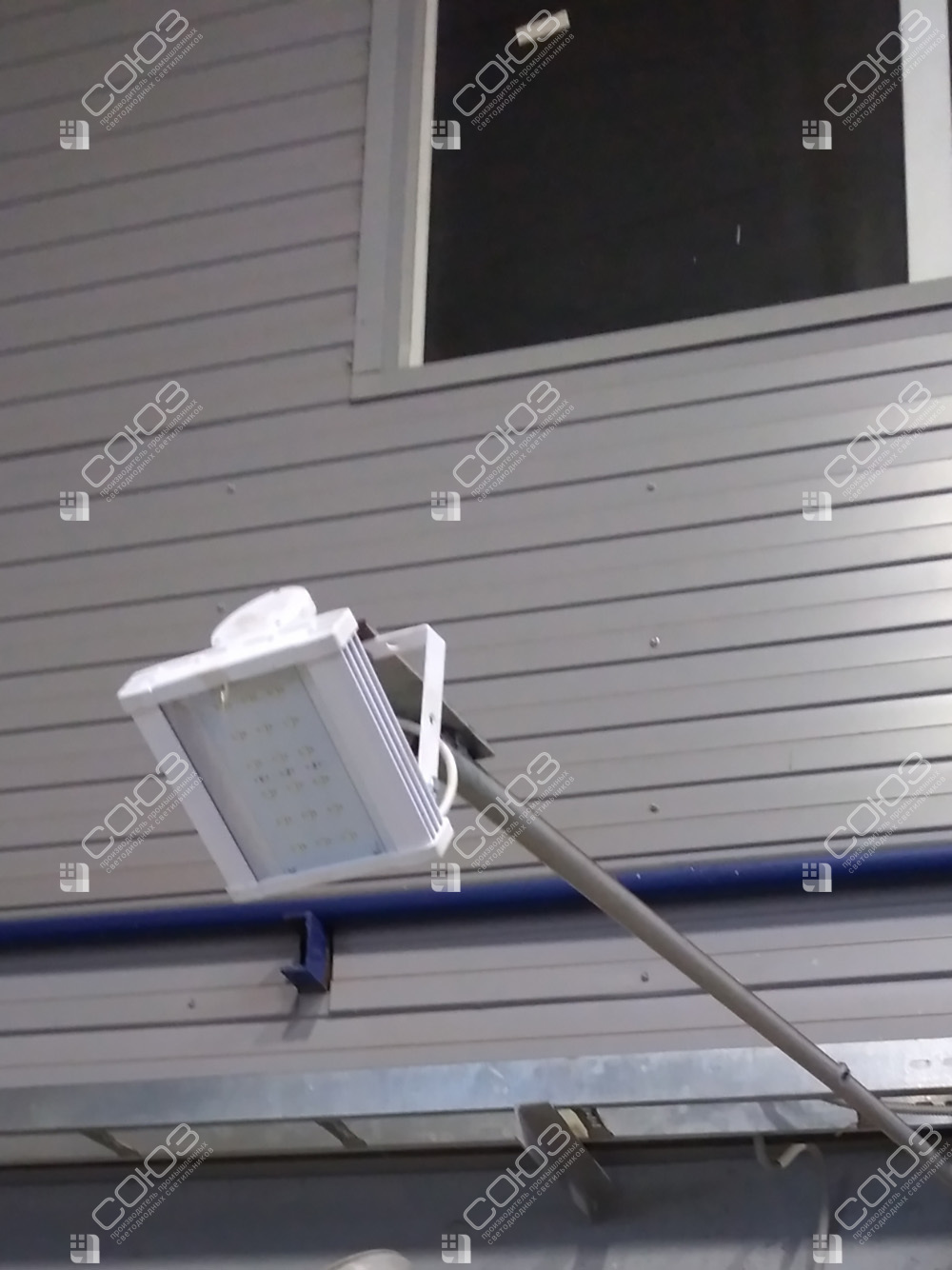

Кронштейн размещает прожектор вне полезного пространства станка. Его положение проверяют относительно прохода оператора, смены заготовок и доступа к регулировкам и обслуживаемым узлам.
Широкая рабочая область
Угол 120° помогает охватить участок станины и соседние поверхности. Окончательный результат зависит от высоты крепления, длины детали и положения прибора относительно резца.
Настройка направления
Поворотная скоба прожектора позволяет изменить направление и зафиксировать корпус. Свет проверяют на рабочей поверхности и с позиции оператора, особенно при обработке отражающего металла.
Что учесть для длинного токарного станка
Для подбора укажите длину станины, крайние положения суппорта и доступные точки установки. Добавьте фотографии с типовой заготовкой: крупная деталь меняет тени и отражения. При разных операциях может потребоваться другая схема размещения, поэтому оценку проводят для нескольких характерных рабочих зон, сохраняя достаточный общий свет в помещении.
Сравните станочные светильники и прожекторы СОЮЗ. Для окружающего участка используйте рекомендации по освещению цехов. Полезны примеры верхнего монтажа над другим токарным станком и освещения станка обработки маховика. В данном проекте выбрана версия 220 В AC; требуемое исполнение и схему подключения согласуют с электрооборудованием вашего рабочего места.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
Подберём свет для протяжённой рабочей зоны
Отправьте длину станка, фотографии типовых деталей и возможные места крепления. Предложим прожектор и расположение с учётом перемещения инструмента.
